LEDHEJSEPORTE I STÅL
Ledhejseporte med 20 mm tykkelse og høj isolering
Et stort udvalg af prægninger og farver? Til en attraktiv pris? Høj kvalitet, stor bekvemmelighed, høj sikkerhed og energieffektivitet?
Så vælg ledhejseporte med 20 mm isolering fra Novoferm!
Port med høj isolering / renovering Novoferm-ledhejseporte i 20 mm-versionen har en 20 mm tyk isolerende kerne af hårdt skum, der giver høj varmeisolering. Ideelt egnet til renovering.
Stort udvalg af motiver/farver Disse ledhejseporte fås med tre dørprægninger, to overflader og 16 moderne og slutbehandlede farver - så de passer til dit hus' arkitektur.
SmartHome-kompatibel / Innovativ NovoPort-døråbneren, som kun fås hos Novoferm og er smart home-kompatibel, skal ikke monteres i loftet og giver mange fordele (integreret døråbner, enkel installation, ...).
Et overblik over dine pluspoint
- Til private garager med en bredde på op til 3.000 mm
- Høj kvalitet med op til 10 års garanti (Made in Germany)
- Fås i 17 færdiglakerede og billige foretrukne farver samt to overflader

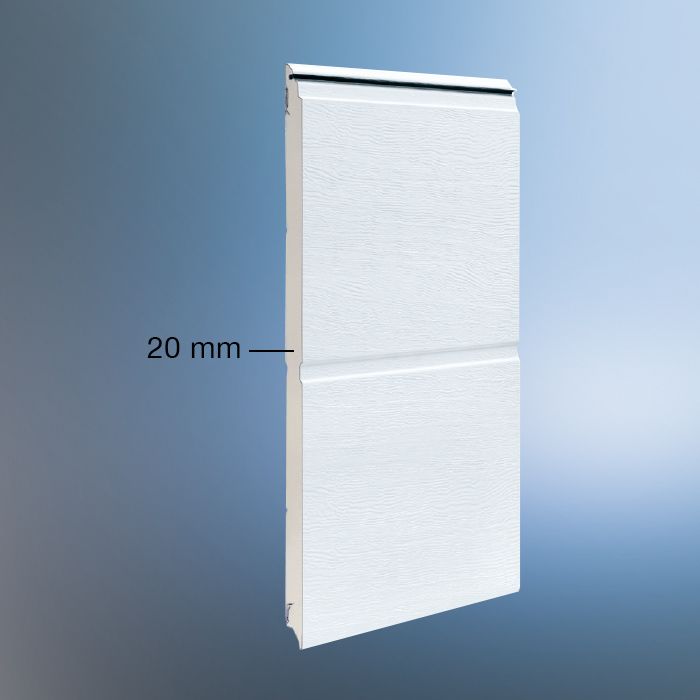

- Høj varmeisolering takket være en 20 mm tyk isolerende kerne af hårdt skum (varmeisoleringsværdi K = 1,0 W/m²K)
- TÜV-testet indbrudssikring (uden ekstraudstyr som gangdør, nødudløser, vindue osv.)
- Maksimal personlig sikkerhed takket være beskyttelse mod fingerfælder på indersiden og ydersiden
- Jævn kørsel og stabilitet takket være dobbeltvæggede, galvaniserede stålsektioner
- Høj grad af komfort takket være SmartHome-kompatible og støjsvage garageportåbnere
- Fås som et automatisk patenteret NovoPort-døråbnersystem med et højt komfortniveau
OVERFLADER, FARVER OG UDSTYR
TOR-PRÄGUNGEN
Prægning af låge
Sæt prikken over i'et i dit hjem. Med moderne, funktionelle linjer i perle- eller storlamelprægning. Med sektionsdøre i 20 mm tykkelse kan du vælge mellem op til tre dørprægninger.
Illustrationer for enkeltgarager viser dørbladstørrelse 2.500 x 2.125 mm.
Andre dørstørrelser kan afvige fra illustrationen.
| Dørblad |
| Indvendigt: Polyesterbaseret grundmaling, gråhvid svarende til RAL 9002 |
| Udvendig standard: Trafikhvid svarende til RAL 9016 (grundet) |
| Udvendigt: Super-Color eller RAL efter eget valg mod ekstra betaling (slutlakering) |

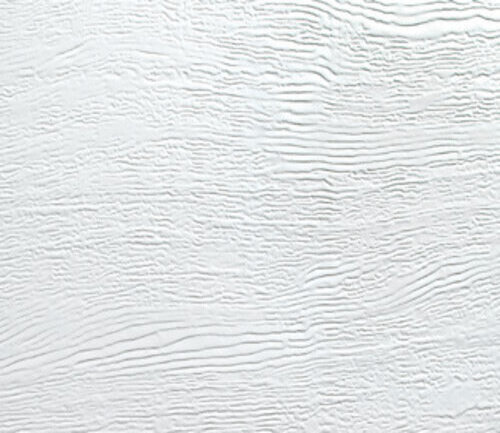

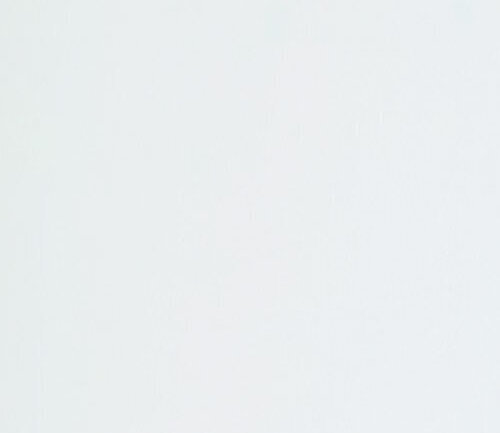

OVERFLADER
Overflader
FARVER
Standardfarve
Foretrukne farver / SuperColor-farver

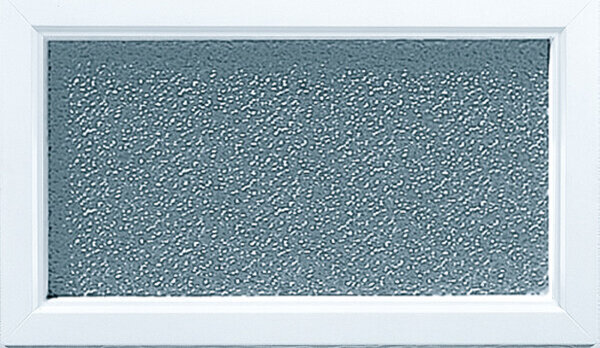

RUDER OG VINDUER
Ruder og vinduer
Har du allerede overvejet en port i et bestemt design og en bestemt farve, men den er endnu ikke individuel nok for dig? Så tag et kig på vores attraktive glasløsninger. De tiltrækker ikke kun opmærksomhed til din garage, men lader også lyset komme ind. Det er især praktisk, hvis du også bruger din garage som hobbyrum eller værksted.
Alle Novoferm-ruder er fremstillet af vejrbestandigt akrylglas eller slagfast polykarbonat og er kendetegnet ved maksimal lystransmission.
Dimensioner:
- innen:
ca. 392 x 192 mm - außen:
ca. 460 x 260 mm
Vinduets tykkelse:
Til prægning af døre med store perler: klart eller krystalklart 16 mm akrylglas med dobbeltrude
GATE GRIPS
Plastbelagte dørhåndtag
Matchende dørhåndtag fås i alle 16 foretrukne farver og RAL efter eget valg.

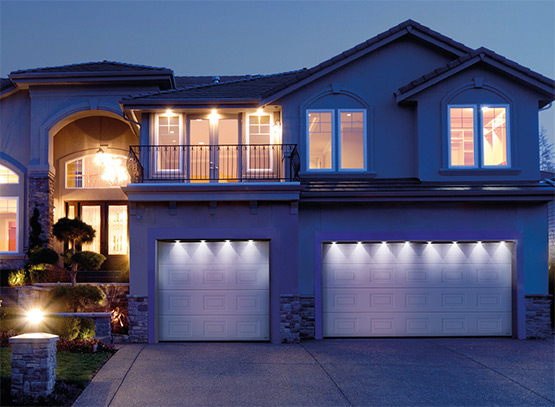

UDVENDIG BELYSNING AF GARAGEN
Udvendig belysning af garagen
For at sætte din garageport i det rette lys selv efter solnedgang - og samtidig holde uvedkommende ude - anbefaler vi LED-belysningssættet. Det skaber en spændende dialog med andre lyskilder, f.eks. oplyste vinduer, og sætter scenen for den overordnede arkitektur i dit hjem. Afhængigt af dørbredden består belysningssættet af fire, seks eller otte LED'er, som er jævnt fordelt over hele dørens bredde i en U-formet skinne. De kan styres enten via den håndholdte sender, som du også bruger til at betjene din døråbner, via en separat timer eller en bevægelsesdetektor.

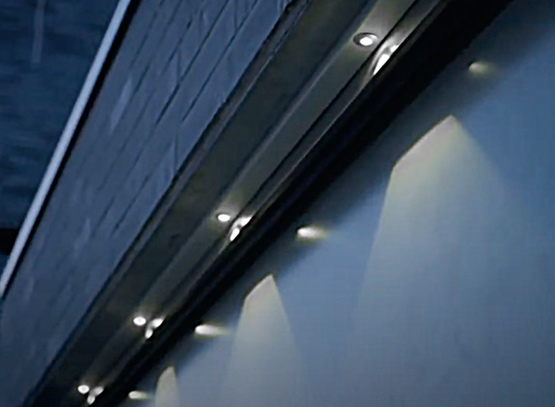

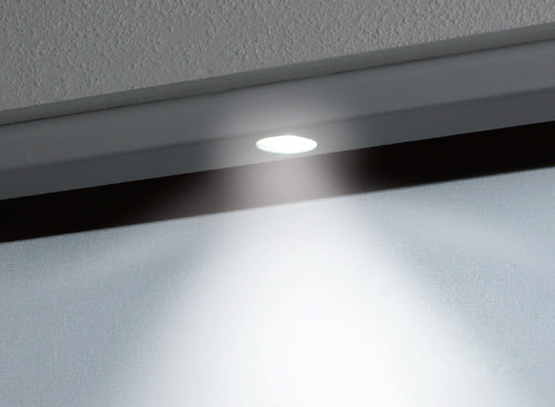

Sparer plads og energi Det flade, aluminiumsfarvede LED-belysningssæt (40 x 20 mm) er installeret under garagens overligger for at spare plads, så næsten den fulde frihøjde bevares. LED'er med lang levetid sikrer en meget kraftig belysning med minimalt strømforbrug. Afhængigt af portbredden kan belysningsenhederne nemt afkortes på begge sider for at opnå nøjagtig symmetrisk belysning af porten.
Et overblik over dine pluspoint
Jævn fordeling over hele dørbredden: 4, 6 eller 8 LED'er til dørbredder på op til 3.000, 4.000 eller 5.000 mm- Mulighed for separat kobling uafhængigt af døråbnerens funktion
Tilgængelige længder: 3 m, 4 m og 5 m - kan afkortes efter behov!- Dør og lys kan styres med én håndholdt sender
- Belysning valgfrit med eller uden dørbevægelse
- Kraftig belysning med lavt strømforbrug
- Vejrbeskyttet belysning
- Pladsbesparende installation under garagens overligger
- Lang levetid takket være LED-teknologi
- Inkl. nättransformator 230 V/12 V
- Anodiseret aluminium
ÅBNING AF GARAGEPORT MED ELEKTRISK BETJENING
ÅBNING AF GARAGEPORT MED ELEKTRISK BETJENING
Novoferm anbefaler at købe en garageport sammen med en garageportåbner, fordi alle, der køber en ny garageport i dag, ikke kun ønsker, at den skal se godt ud, men også at den skal være let at åbne. Med en elektrisk portåbner kan du hæve komfortniveauet i din garage med et tryk på en knap og eliminere besværet - blot ved at klikke på radiofjernbetjeningen eller styre med en app.
Alle Novoferm-drev er testet i kombination med Novoferm-porte. Det garanterer maksimal funktionssikkerhed og holdbarhed.
Og takket være den praktiske nødåbning kan du altid komme ind, selv hvis strømmen svigter.
Udvalg af garageportåbnere
Vælg din elektriske døråbner:
TILBEHØR TIL DREV
Det rigtige tilbehør er også en del af det ønskede udstyr. Fordi folk har forskellige ønsker, og fordi de strukturelle forhold for en garage eller skydedør ikke altid er de samme, tilbyder vi et omfattende udvalg af tilbehør, som du kan udstyre vores systemer med, så de passer til dine individuelle behov.
Inspirationen
Ledhejseport af stål i 45 mm (EVO) eller 70 mm design
Prægning af døren:
Elegant stor lamelOverflade: Satin sortFarve: Blandet nuance
Ledhejseport af stål i 45 mm (EVO)-design
Prægning af døren:
Elegant stor lamelOverflade: Trælook - Winchester (glat)
Ledhejseport af stål i 45 mm (EVO)-design
Prægning af døren:
Attraktiv stor vulstOverflade: Noblesse (glat)Farve: Antracitgrå, svarende til RAL 7016
Ledhejseport af stål i 45 mm (EVO) eller 70 mm design
Prægning af døren:
Attraktiv stor vulstOverflade: Satineret gråFarve: Blandet farve
Kun til Novoferm ledhejseporte medNovoPort sideåbner med integreret knap
Ledhejseport af stål i 45 mm (EVO) eller 70 mm design
Prægning af døren:
Elegant stor lamelOverflade: Satineret gråFarve: Blandet nuance
Ledhejseport af stål i 45 mm (EVO) eller 70 mm design
Prægning af døren:
Elegant stor lamelOverflade: Satin window greyFarve: Window grey, svarende til RAL 7040Vindue : med koøjer
Ledhejseport af stål i 45 mm (EVO) mm design
Prægning af døren:
Attraktiv stor vulstOverflade: Woodgrain (diskret kornet træstruktur)Farve: Hvid aluminium, svarende til RAL 9006Vindue: med koøjer (indrammet af rustfrit stål)
Sektionsopdelt garageport af stål i 20 mm, 45 mm (EVO) eller 70 mm design
Prægning af døren:
Elegant stor lamelOverflade: Noblesse (glat)Farve: Antracitgrå, svarende til RAL 7016Tilbehør: med LED-lysstribe til udvendig belysning
Sektionsopdelt garageport af stål i 20 mm, 45 mm (EVO) eller 70 mm design
Prægning af døren:
Elegant stor lamelOverflade: Noblesse (glat)Farve: Skifergrå, svarende til RAL 7015
Sektionsopdelt garageport af stål i 20 mm eller 45 mm (EVO) mm design
Prægning af døren:
Attraktiv stor vulstOverflade: Woodgrain (diskret træstruktur)Farve: Trafikhvid, svarende til RAL 9016
Ledhejseport af stål i 45 mm (EVO) eller 70 mm design
Prægning af døren:
Elegant stor lamelOverflade: Satin sortFarve: Blandet nuance
Ledhejseport af stål i 45 mm (EVO) eller 70 mm design
Prægning af døren:
Attraktiv stor vulstOverflade: Noblesse (glat)Farve: Antracitgrå, svarende til RAL 7016
Sektionsopdelt garageport af stål i 20 eller 45 mm (EVO) design
Prægning af døren:
Attraktiv stor vulstOverflade: Woodgrain (diskret kornet træstruktur)Farve: Vinduesgrå, svarende til RAL 7040
Ledhejseport af stål i 45 mm (EVO) mm design
Prægning af døren:
Attraktiv stor vulstOverflade: Woodgrain (diskret træstruktur)Farve venstre dør: Trafikhvid, svarende til RAL 9016Farve højre dør : Stålblå, svarende til RAL 9011
Sektionsopdelt garageport af stål i 20, 45 mm (EVO) eller 70 mm design
Prægning af døren:
Elegant stor lamelOverflade: Noblesse (glat)Farve: Grå aluminium, svarende til RAL 9007
Ledhejseport af stål i 45 mm (EVO) eller 70 mm design
Prægning af døren:
Elegant stor lamelOverflade: Satin mørkegråFarve: Antracitgrå, svarende til RAL 7016
Ledhejseport af stål i 45 mm (EVO)-design
Prægning af døren:
Microline (stor lamel)Overflade: Satin mørkegråFarve: Antracitgrå, svarende til RAL 7016
Ledhejseport af stål i 20 mm eller 45 mm (EVO) design
Prægning af døren:
Attraktiv stor vulstOverflade: Woodgrain (diskret kornet træstruktur)Farve: Trafikhvid, svarende til RAL 9016
TEKNOLOGI OG DETALJER

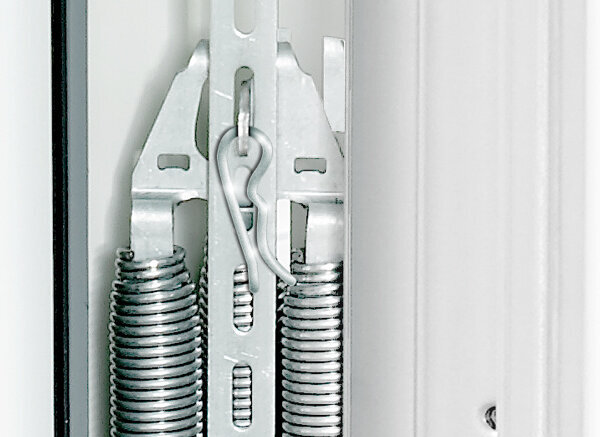

Lodret trækfjeder
Lodret trækfjeder
Vores iso 20-ledhejseporte med lodret spændingsfjedersystem er udstyret med flere sikkerhedsspændingsfjederaggregater.
- Ledhejseporte er udstyret med flere stabile spændingsfjedre.
- Fjedrene justeres i den øverste ende af fjedersamlingen.
- De lodrette trækfjedre giver også mulighed for en lavere installationsdybde og giver nye muligheder, hvor pladsen er begrænset.

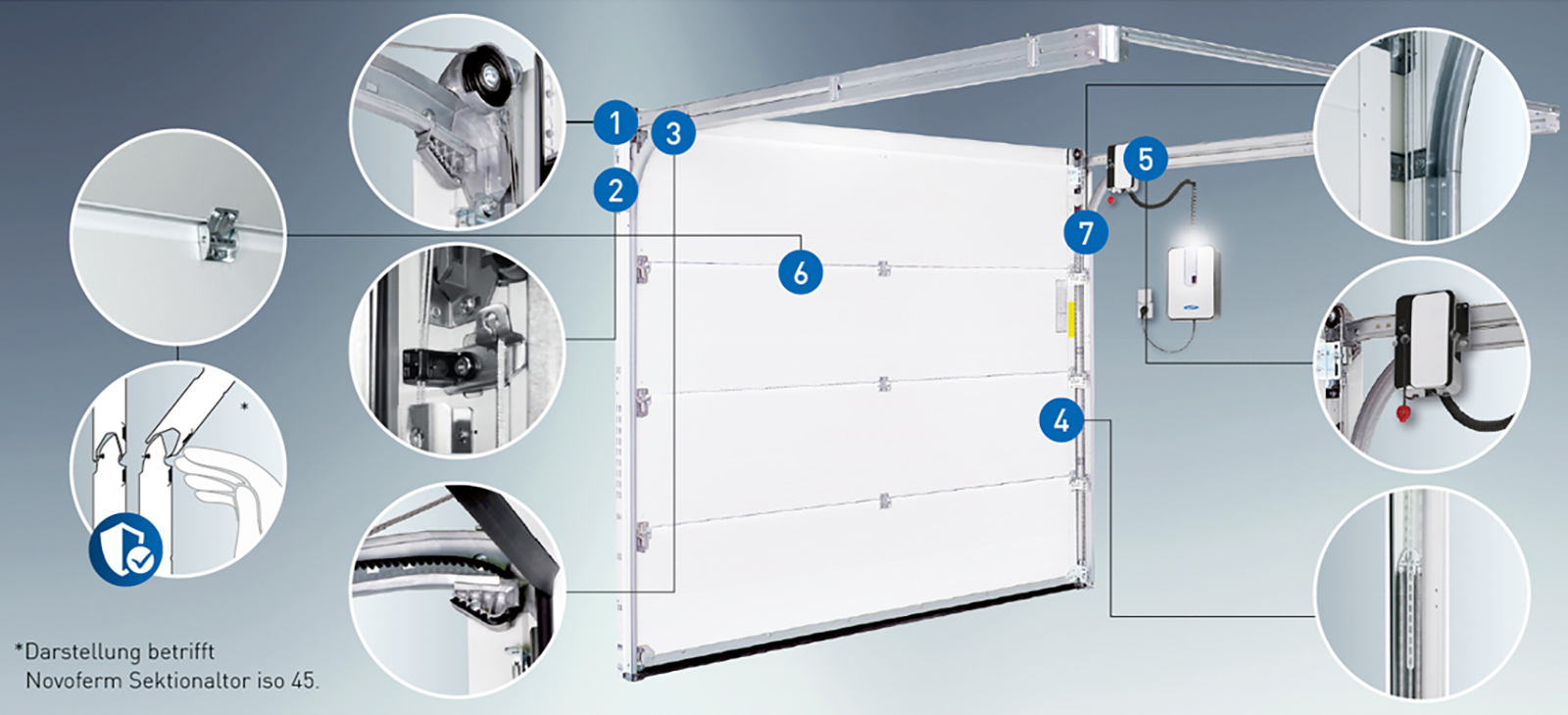

Detaljer om den lodrette trækfjeder
Detaljer om den lodrette trækfjeder
Ledhejseportene ISO 20 og ISO 45 med en bredde på op til 3.000 mm og en højde på 2.500 mm (almindelig) eller 2.750 mm (Woodgrain) fås med et lodret trækfjedersystem. Med ISO 70 er dette kun muligt op til 3.000 mm (bredde) og 2.375 mm (højde).
Med en stopbredde på kun 80 mm pr. side er disse døre også ideelle til renoveringsprojekter.
(1) INDGANGSBESKYTTET AFBØJNINGSRULLE Stålkablerne løber lodret ind i den vinklede ramme via kuglelejemonterede afbøjningsruller med U-formede remskiveholdere. Det sparer plads i højden i modsætning til torsionsfjederen foran.
(2) Tovholder Tovholderen sikrer et sikkert tovløb i den vinklede ramme, uden at tovene rører ved den isolerede sektion. Dørbladstyringen garanterer en optimal lukkeposition for dørbladet.
(3) INTEGRERET TANDREMSFASTGØRELSE Formens endestykke indeholder en sikker fastgørelse til den vedligeholdelsesfrieNovoPort®-tandrem.
(4) FLERE SPÆNDINGSFJEDERPAKKER Til døre med spændingsfjeder: Fjederen justeres i den øverste ende af fjederpakken. Lodrette trækfjedre giver lave installationsdybder og kræver kun lidt plads.

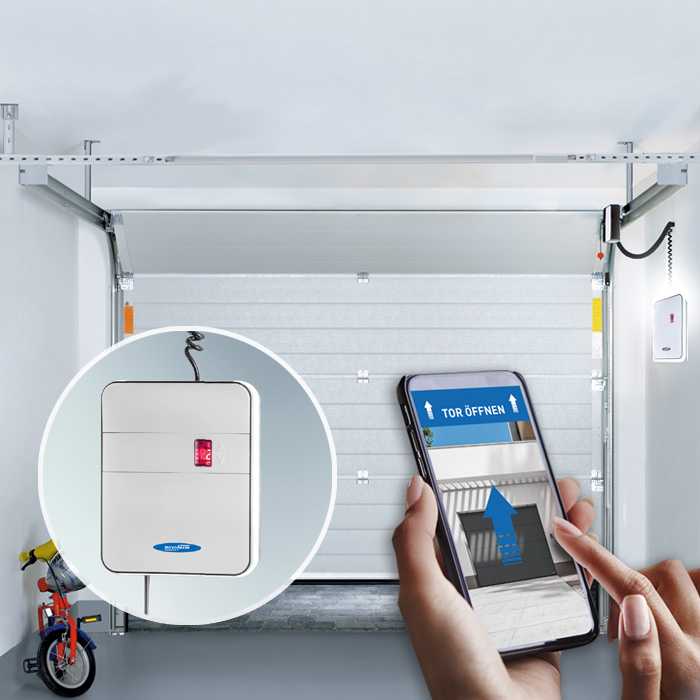

(5) NOVOPORT®- UNIK & FLEKSIBELNovoPort®-døråbnersystemet sikrer maksimal komfort under betjening og installation. Motoren er ikke fastgjort til loftet som konventionelle døråbnere, men er simpelthen integreret i sidedørens spor - til højre eller venstre, afhængigt af de strukturelle forhold.
(6) BESKYTTELSE AFFINGERKNEBER Designet af sektioner og hængsler forhindrer klemmepunkter på dørbladet fra starten - både indefra og udefra.
(7) INDGANGSBESKYTTELSE OG INDVENDIG KABELSTYRING De vinklede rammer forhindrer i vid udstrækning fingre i at nå ind mellem dørblad og ramme. Indvendige ophængningskabler minimerer risikoen for skader og sikrer maksimal funktionssikkerhed.
HØJDEPUNKTER
- Enkel installation med lav totalhøjde
- Enkel justering af fjederen
- Kortere vandrette skinner (kræver mindre plads)
- Hurtig og nem installation af NovoPort®.
- Lavt krav til overligger som standard
- Du får også det lodrette trækfjedersystem til ISO 45- og ISO 70-ledhejseporte til en lavere pris sammenlignet med torsionsfjederversionen.
SEKTIONSHØJDER
SEKTIONSHØJDER TYPE ISO 20, ISO 45 OG ISO 70 - DIMENSIONER OG SEKTIONSOPDELING
|
| Sektionshøjder (standardinddeling) | Afstand mellem vulster | ||||||
|
|
|
|
|
|
|
| ||
3125 | 6 | 525 | 525 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 |
3000 | 6 | 500 | 500 | 500 | 500 | 500 | 500 | 125 | 250 |
2875 | 6 | 500 | 500 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 |
2750 | 6 | 500 | 450 | 450 | 450 | 450 | 450 | 125/ 113 | 250/ 225 |
2625 | 5 | 525 | 525 | 525 | 525 | 525 | 131 | 263 | |
2500 | 5 | 500 | 500 | 500 | 500 | 500 | 125 | 250 | |
2375 | 5 | 500 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 | |
2250 | 5 | 450 | 450 | 450 | 450 | 450 | 113 | 225 | |
2175 | 5 | 450 | 450 | 450 | 450 | 450* | 113 | 225 | |
2125 | 4 | 525 | 525 | 525 | 525 | 131 | 263 | ||
2075 | 4 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 | ||
2050 | 4 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 | ||
2000 | 4 | 500 | 500 | 500 | 500 | 125 | 250 | ||
1925 | 4 | 500 | 500 | 450 | 450 | 125/ 113 | 250/ 225 | ||
1875 | 4 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 | ||
STANDARDSTØRRELSER - LODRET TRÆKFJEDER
STANDARDSTØRRELSER - LODRET TRÆKFJEDER (VANDRET VULST, STOR VULST, STOR LAMEL (INKLUSIVE MICROLINE), KASSETTELOOK)
Normgröße | |||||||
Bestellmaß (BMR)
Breite x Höhe | Maximales Maueröffnungsmaß/ Garagenöffnungsmaß
Breite x Höhe | Rahmenaußenmaß Breite x Höhe | Garageninnenmaß (min.)* (opt.) | Einbautiefe | Deckenhöhe (min.) Handbetrieb/ | Lichte Durchfahrtshöhe | |
Handbetrieb | Antrieb | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1825 | 1875 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1950 | 2000 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2075 | 2125 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1825 | 1875 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1950 | 2000 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2025 | 2075 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2075 | 2125 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2200 | 2250 |
2375 x 2375 | 2465 x 2465 | 2527 x 2485 | 2535 (2625) | 2995 | 2490 | 2325 | 2375 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1825 | 1875 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1950 | 2000 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2025 | 2075 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2075 | 2125 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2200 | 2250 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2325 | 2375 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2450 | 2500 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2700 | 2750 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2075 | 2125 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1950 | 2000 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2075 | 2125 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1950 | 2000 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2075 | 2125 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2200 | 2250 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2325 | 2375 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2450 | 2500 |
Betrifft Waagerechte Sicke (Woodgrain), Großsicke (Woodgrain), Großlamelle (Glatt) *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | |||||||
RENOVERINGSSTØRRELSER - SÆNKNING AF HØJRE TRÆKFJEDER
renoveringsstørrelser ved udskiftning af en ledhejseport til en vippeporte
Med eksisterende vippeporte | Ny renoveringsstørrelse | |||||||||
Bestillingsstørrelse (BMR) | Udvendig karmdimension | Frihøjde | Bestillingsdimension (BMR) | Maksimum | Udvendig rammedimension | Indvendige garage-dimensioner | Installationsdybde (EBT) | Loftshøjde | Frihøjde (LDH) | |
Bredde x højde | Bredde x højde | Bredde x højde | Bredde x højde | Bredde x højde | Bredde x højde | (min.)* (opt.) | (min.) Manuel betjening/ | Manuel betjening | Drivenhed | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 2000 | 2050 |
| *Ved brug af aluminiumsrammesæt eller monteringshjælpemidler (S-anker, variabelt rammeanker): 90 mm pr. side kræves (GIB = BRB + 180 mm). | ||||||||||
Montage
Hvordan installerer jeg Novoferm ledhejseporte?
Følgende video illustrerer den trinvise installation af Novoferm ledhejseporte. Videoerne er kun tænkt som et supplement til installations-, betjenings- og vedligeholdelsesvejledningen. De erstatter ikke professionel montering af kvalificeret og uddannet fagpersonale.
INSTALLATION AF EN AUTOMATISK LEDHEJSEPORT
Klik på animationen til venstre for at se installationen af en Novoferm-ledhejseport ved hjælp af eksemplet med type ISO 45 med Novomatic 563 S-drivenhed med lodret trækfjeder og fordelene i en visuelt tiltalende form.
Detaljerede animationer/videoer om fordele, installation og programmering af Novoferms ledhejseporte findes på Novoferms YouTube-kanal:
https://www.youtube.com/NovofermVideos
Har vi vakt din interesse?
Novoferm samarbejder med et bredt netværk af specialforhandlere i Tyskland. Vores autoriserede Novoferm-forhandlere tilbyder professionel rådgivning, salg, opmåling, montering, demontering og miljøvenlig bortskaffelse af vores produkter til konkurrencedygtige all-inclusive-priser.
Vi vil med glæde hjælpe dig.
Vil du gerne have lidt mere?
Evolution premium ledhejseporte
Har du de højeste krav?

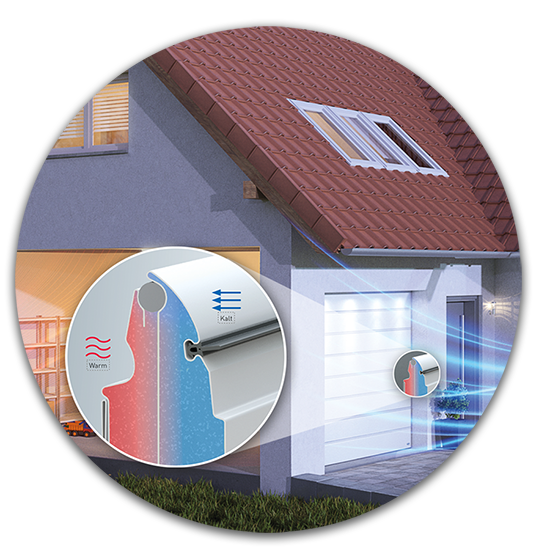

Vil du altid have det bedste ud af alt? MedEvolution premium-ledhejseporten er det præcis, hvad du får: Den nye port giver dig maksimal energieffektivitet, sikkerhed, kvalitet og det bredeste udvalg af finish og farver i en pakke, der gør dig glad. Vi præsenterer Evolution premium-ledhejseporten med 45 mm isolering og kuldebro i detaljer: med alle detaljer, fordele og designmuligheder.
Premium ledhejseport iso 45 Evolution
