Skudsikre døre

Sikkerhed selv i vanskelige situationer med NovoPorta Premio S-D-1 og S-D-2


Stigende fare for angreb med stor kraft Der er mange følsomme områder, som skal beskyttes i tilfælde af angreb af enhver art. Truslen fra håndvåben og stormgeværer bliver mere og mere reel, ikke kun i den militære sektor, men også i den offentlige og civile sektor. Det gælder f.eks. sikkerhedsområder i lufthavne, på banegårde eller ved arrangementer, men også sikkerhedsrelevante områder i politi- og retsbygninger.


Ofte overset i en tid med internationale forretningsforbindelser: Et svigt her ville føre til enorme økonomiske skader og skade virksomhedens omdømme. Det samme gælder for banker og forskningsinstitutioner, hvor der også er store værdier, der skal beskyttes.

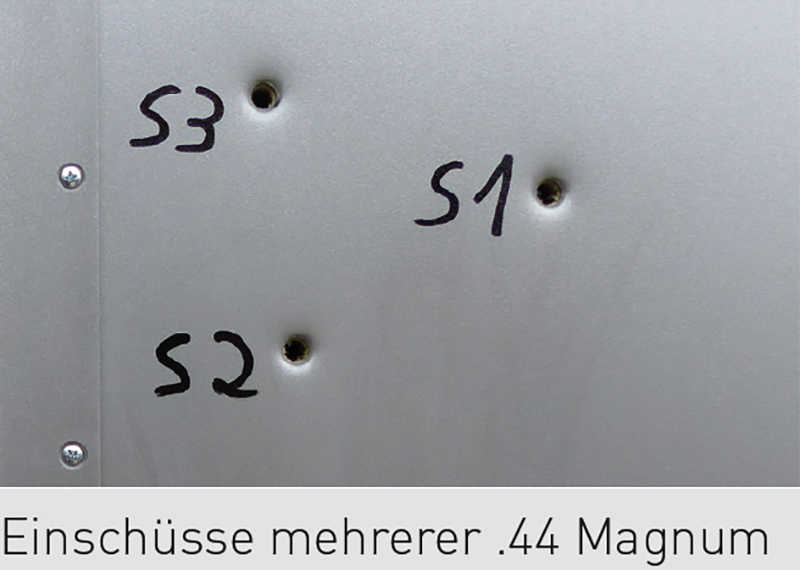

I de førnævnte trusselssituationer antages det generelt, at der anvendes grovkalibrede håndvåben eller stormgeværer. NovoPorta Premio har bestået testene i henhold til DIN EN 1522/1523 skudmodstandsklasse FB 4 NS i enkelt- og dobbeltfløjede versioner samt i VPAM* APR 2006 testniveau 6 NS som enkeltfløjet element . I testene for skudklasse FB 4 blev Premio ladet med projektiler i håndvåbenkaliber .44 Rem. Magnum og 357 Magnum. Testene i henhold til VPAM-testniveau P6 blev udført med ammunition i stormgeværkaliber (AK-47) 7,62 x 39 mm (FJ/PB/SC) i overensstemmelse med DIN EN 1522/1523. Dette er en særlig klasse, der ikke er klassificeret i DIN EN 1522/1523, og som blev indsat af VPAM.

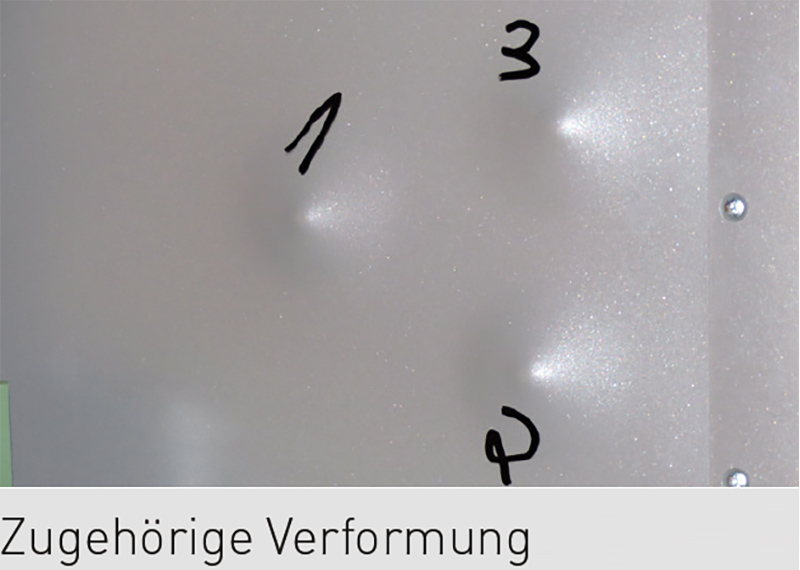

Alle døre har bestået testene i klasse FB 4 og VPAM P6. De blev testet for svage punkter og certificeret i overensstemmelse hermed af et uafhængigt testinstitut. Da der ikke kommer splinter ind i huset, er Premio mærket "NS = splinterfri" for maksimal sikkerhed.


Sikkerhed mod skydevåben NovoPorta Premio skudsikre døre er godkendt i henhold til DIN EN 1522/1523 skudmodstandsklasse FB 4 NS og VPAM APR 2006 testniveau 6 NS. Det gør dem velegnede til trusselssituationer, hvor man antager, at der anvendes grovkalibrede håndvåben eller stormgeværer. Det gælder f.eks. sikkerhedsområder i lufthavne, på banegårde eller ved arrangementer, men også sikkerhedsrelevante områder i politi- og retsbygninger.


Skudsikre S-D-1-døre medhøj funktionalitet fås i brandklasse T30, med røgbeskyttelsesklassificering i overensstemmelse med DIN 4102 og som RC3-indbrudshæmmende i overensstemmelse med DIN EN 1627. På forespørgsel kan dørene også fås med særlige skudsikre ruder, herunder forstærkede glaslister af specialstål og rustfrit stål.

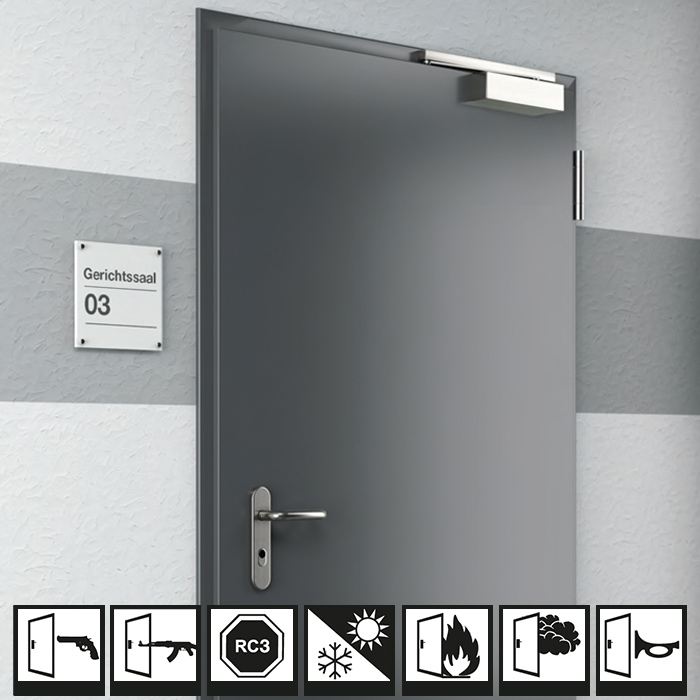

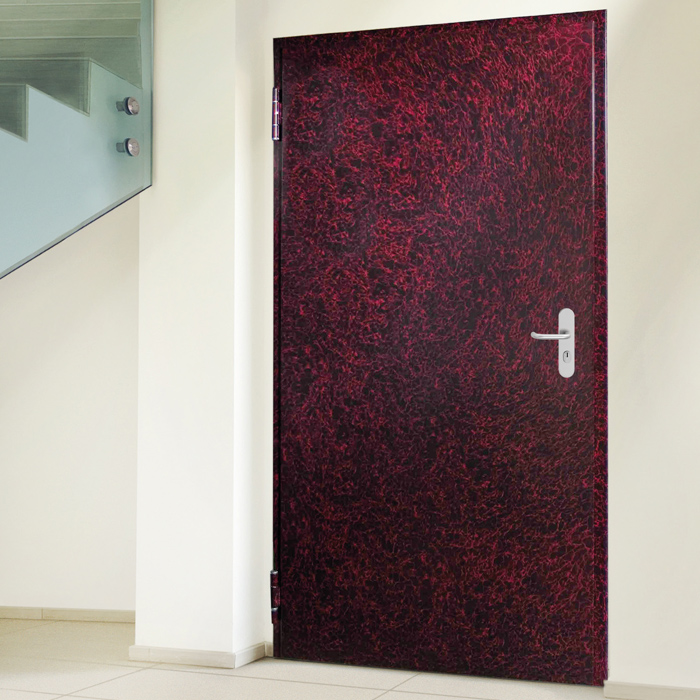

Design på trods af funktion De skudsikre NovoPorta Premio-døre - baseret på en modulær platform - imponerer med deres ensartede dørudseende i hele bygningen. Man kan ikke ved første øjekast se, om en dør er skudsikker, brandsikker eller indbrudssikker - en klar fordel i erhvervsbyggeri.

Sammenligning af døre og egenskaber

Sammenligning af skudsikre døre
Dørbetegnelse

Tyk fals

T30 (EI2 30)

RS

Lydisolerende

RC2

RC3

RC4

Termisk isolerende

Også til udvendig brug

DIN EN 14351-1

S-D-1 FB4 NS1)

Dør 1-fløjet

-

-

-

-

-

-

-

-

S-D-2 FB4 NS1)

Dør 2-fløjet

-

-

-

-

-

1) Skudsikker i overensstemmelse med DIN EN 1522 FB4. Alternativt også tilgængelig som 1-fløjet dør S-D-1 som særlig skudsikker klasse VPAM APR 2006 testniveau P6.
Oversigt over skydeklasser, våbentyper og kalibre

Oversigt over skydeklasser, våbentyper og kalibre

Imprægneringsklasser i henhold til DIN EN 1522 og VPAM (uddrag)

Klasse

Våbentype

Kaliber

Kugle

Type

Masse i g

Producent / type

Hastighed i m/s

Energi i J. *

DIN EN 1522

FB 1

Riffel

.22 lr

L/RN

2,60 ± 0,1

Winchester

360 ± 10

168

FB 2



Knytnæve- ild- våben


9 mm Luger (9 mm Para)

FJ(1)/RN/SC

8,00 ± 0,1

DAG DM 41

400 ± 10

518

FB 3



Knytnæve- ild- våben

.357 Mag.

FJ(1)/CB/SC

10,20 ± 0,1

Geco

430 ± 10

943

FB 4



Knytnæve- ild- våben

.357 Mag.

FJ(1)/CB/SC

10,20 ± 0,1

Geco

430 ± 10

943

.44 Rem. Mag.

FJ(2)/FN/SC

15,60 ± 0,1

440 ± 10

1.510

VPAM

P 4

Håndvåben

.357 Mag.

FMJ/CB/SC

10,20 ± 0,1

Geco

430 ± 10

943

.44 Rem. Mag.

FMJ*/FN/SC

15,60 ± 0,1

Javelin

440 ± 10

1.510

P 5

.357 Mag.

FMs/CB

7,1 ± 0,1

DAG Special

580 ± 10

1.194

P 6

Riffel

7,62 x 39

FMJ/PB/FeC


8,0 ± 0,1 Kerne 3,60

M 43

720 ± 10

2.074




L = bly, CB = cone nose, FJ(1) = full metal jacket bullet, stål, FJ(2) = full metal jacket bullet, kobber FN = flat nose bullet, FMJ = steel full jacket*, FMJ* = copper full jacket, FeC = iron core PB = pointed nose bullet, RN = round nose bullet, SC = soft core (bly)

* ved anslag

Vores skilte for din sikkerhed

Sikkerhed selv i vanskelige situationer med Novoferm ståldør NovoPorta Premio med skudsikkerhed; fås også i kombination med T30 / EI 30 brandbeskyttelse.

Du kan finde flere animationer på

https://www.youtube.com/NovofermVideos

Et overblik over dine pluspoint

  • Med skud- og indbrudshæmmende effekt
  • Testet i overensstemmelse med DIN EN 1522 / 1523 skudsikkerhedsklasse FB 4 NS
  • Døren blev beskudt med projektiler i håndvåbenkaliber .44 Rem. Magnum, 357 Magnum håndvåbenkaliber. Testene i henhold til VPAM-testniveau P6 blev udført med ammunition i stormgeværkaliber (AK-47) 7,62 x 39 mm (FJ/PB/SC) i overensstemmelse med DIN EN 1522/1523.
  • Som enkeltfløjet element i VPAM* APR 2006 testniveau 6 NS
  • Kan f.eks. bruges til sikkerhedsområder i lufthavne, store jernbanestationer eller eventsteder, men også udsatte områder i politi- og retsbygninger
  • Da der ikke kommer splinter ind i rummet, er Premio mærket "NS = splinterfri" for maksimal sikkerhed

Teknologi og detaljer

TEKNISKE DATOER PREMIO S-D

Tekniske data Premio S-D-1 og S-D-2

Modeller

S-D-1

S-D-2

Modstandsklasse

RC3

RC3

Godkendte dimensioner

Konstruktionsdimension (BR) Bredde min. - max.


625 - 1,375 (541 - 1,291)


1,375 - 2,500 (1,291 - 2,416)

Fri passage (LD) (BR) Højde min. - max.


1,750 - 2,500 (1,708 - 2,458)


1,750 - 2,500 (1,708 - 2,458)

Konstruktionsmål (BR) (BRM) Flapbredde min. - max.


500 - 1,000 (416 - 916)

-

Fri passage (LD) Højde min. - max.


715 - 1,750 (631 - 1,666)

-

Sikkerhedsudstyr

Antal sikkerhedsnåle pr. ramme

2 (3)

2 (3)

PZ-sikkerhedsindstikslås med specialbolt

-

-


Inaktiv fløjlåsning (frontpladekantbolt) (med låsning opad og nedad)

-

-

Anti-bore-sikkerhedsprofilcylinder

-

-

Dørblad
Dørbladets tykkelse ca.

64

64

Pladens tykkelse

1,5

1,5

Tyk fold (3-sidet)

-

-

Åbningstype, i henhold til DIN


venstre eller højre


venstre eller højre

Varmeoverførselskoefficient i henhold til DIN EN ISO 10 077-1

Ud = 1,8 W/m2K

Ud = 1,9 W/m2K

Vægge
Murværk (stenens trykstyrke ≥ 12)

≥ 115

≥ 115

Beton (styrkeklasse ≥ 12/15)

≥ 120

≥ 120


Porebetonblokke/blokke (styrkeklasse 4 / bundet)

≥ 240

≥ 240


Vægpaneler af armeret porebeton (styrkeklasse 4 / limet)

≥ 240

≥ 240



F90-A/EI90 indbrudshæmmende installationsvægge som en stålstiftvæg (i overensstemmelse med DIN 4.102, del 4, tabel 10.2) eller EN 13501-2

≥ 100

≥ 100


Stålkonstruktion (mindste vægtykkelse på stålprofilerne 4 mm)

-

-

Ekstraudstyr
Også med røgbeskyttelse

-

-

Også lydisolerende

23 - 45 dB*

22 - 43 dB*

Også med ruder

-

-

Også med toppanel

-

-

Også med ovenlys

-

-

Testrapport nr.

45-53/18

45-53/18





Alle mål i mm - muligt - ikke muligt BR = konstruktionsmål, RAM = udvendigt rammemål, LD = frit åbningsmål * De angivne lydreduktionsværdier er kun laboratorieværdier for helfløjede døre. Laboratorieværdien - 5 dB - gælder for den lydreduktionsværdi, der kan opnås på bygningen.
