BRANDLEMME
BRANDSPJÆLD I TYK FALS AF HØJ KVALITET TIL MANGE KRAV

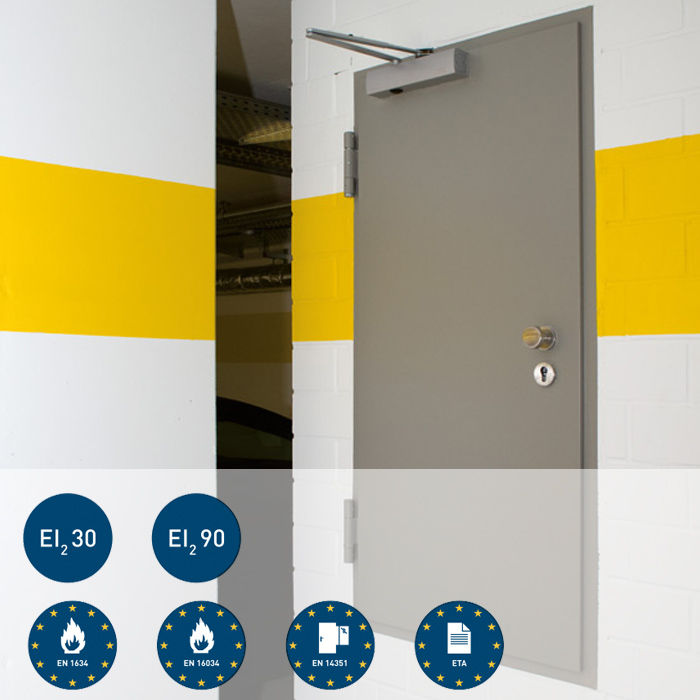

Novoferm brandlem NovoPorta Premio med tyk fals af høj kvalitet fås i brandbeskyttelsesklasserne EI2 30 og EI2 90, som sikkerheds-, multifunktions- og lydisoleringsversioner - afhængigt af versionen - til indendørs og udendørs brug.

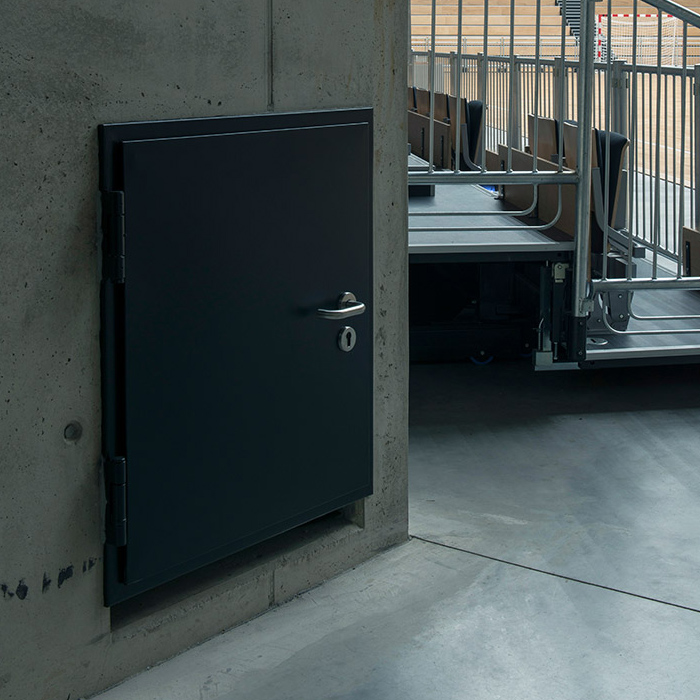

Homely tyk fals Enkeltfløjede brandspjæld i stål til indvendig eller udvendig brug er ideelle til alle krav i moderne byggeri takket være deres gennemgående sofistikerede udseende med tyk fals af høj kvalitet og en 64 mm tyk fløj.

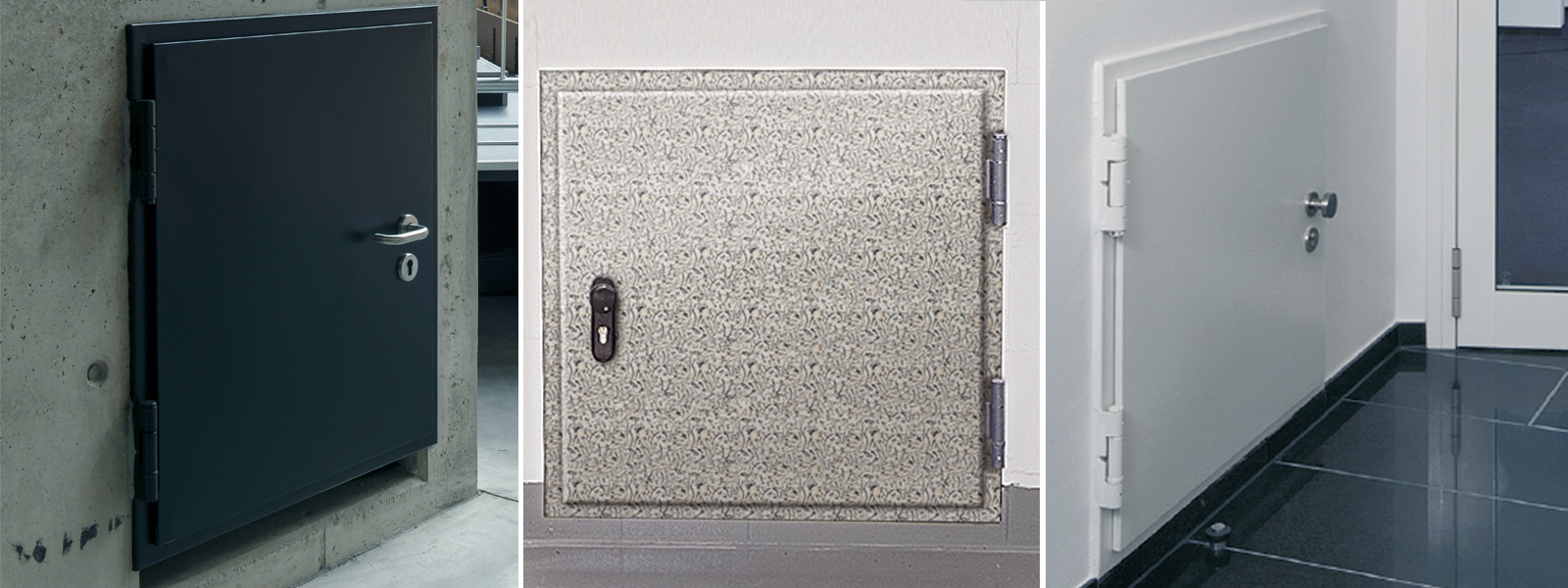

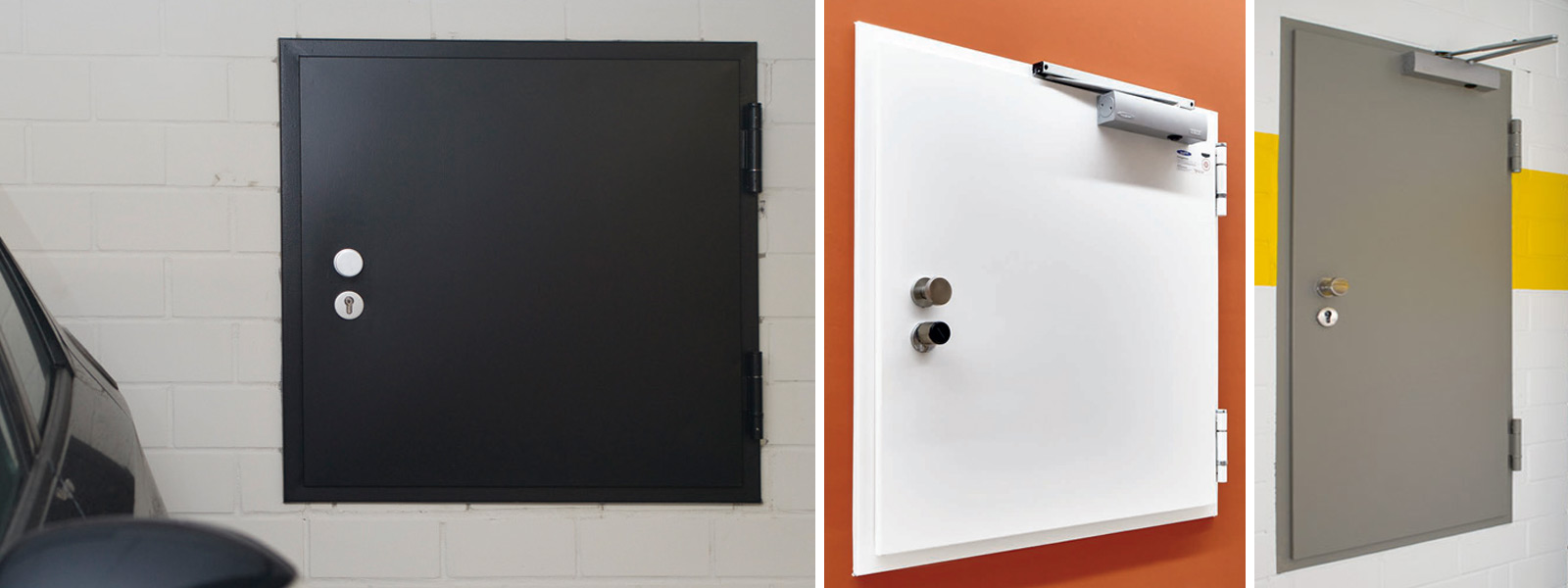

Dehøjfunktionelle NovoPorta Premio-vægklapper med tyk fals i høj kvalitet fås som brandbeskyttelse (op tilEI2 90), røgbeskyttelse, sikkerhed (op til RC 3),multifunktionelle og lydisolerende klapper - for et ensartet udseende i hele bygningen.

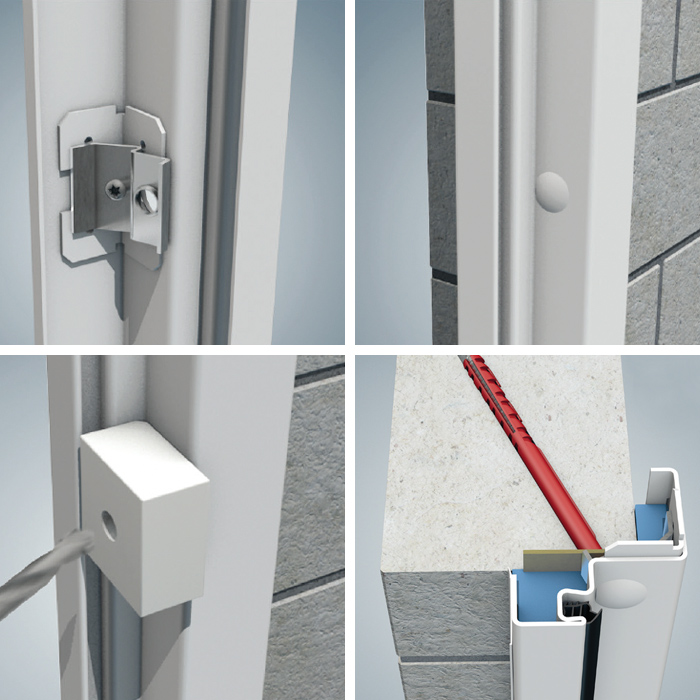

Mange installationsfordele Med vægklapper fra NovoPorta Premio-serien kan du vælge mellem mange hurtige, nemme og rene installationsmetoder og muligheder for udfyldning af rammer (falset skrueinstallation, udfyldning med brandsikringsskum, rammer med fabriksmonteret brandsikring osv.)
Sammenligning af rulleklapper og egenskaber
Sammenligning af NovoPorta Premio-vægklapper
| Dørbetegnelse | Tyk fals | T30 (EI2 30) | T90 (EI2 90) | RS | Lydisolerende | RC2 | RC3 |
T30-1/EI2 30-1 Premio Klappe 1-fløjet | - | - | - | - | - | ||
T90-1/EI2 90-1 Premio Flap 1-blad | - | - | - | - | - | - |

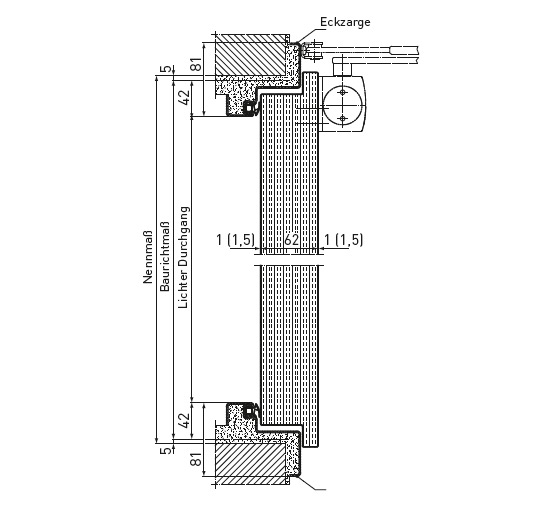

DETALJER TIL VÆGKLAPPER NOVOPORTA PREMIO EI 30 / EI 90
DETALJER OM STAVKLAPPEN NOVOPORTA PREMIO EI2 30 / EI2 90

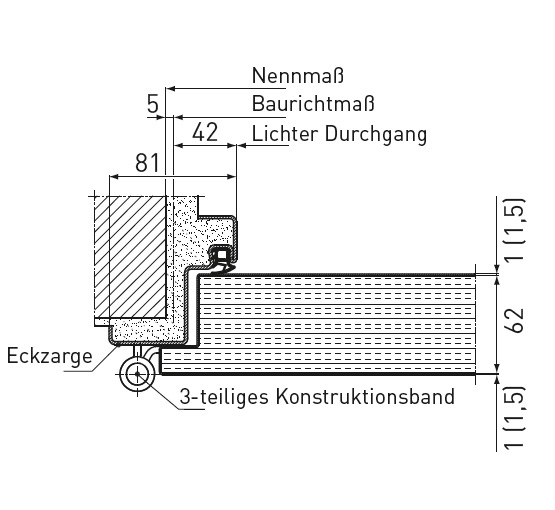

Beslag: Et 3-delt konstruktionshængsel med kugleleje og et 3-delt fjederhængsel som standard. Hængsler grundet i hvid svarende til RAL 9016 som standard; fås også i rustfrit stål som ekstraudstyr. 3-D justerbare hængsler i stål og rustfrit stål fås kun fra BRM-højder > 1.000 mm (LD > 916 mm). Disse størrelsesområder er dækket af de respektive hovedproduktsider forEI2 30 og EI2 90. En låsetap pr. fløj. Udskiftelig profilcylinderlås med sort, rundt håndtagssæt monteret på et fast drejeligt leje. Profilcylinder til indvendige klapper på stedet (længde 85 mm, 35/50 mm). Inkluderet i leveringsomfanget for ydre klapper i form af en dummy-cylinder. Klapper med indvendig forstærkning til hoveddørslukker på hængselsiden som standard.
Rammer: Standard hjørneramme med firesidet(EI2 30 = EPDM / EI2 90 = CR) tætningsprofil, 2,0 mm tyk, rammebredde 50 mm, valgfri omgivende ramme, todelt omgivende rammeprofil 2140B, modramme og blokramme til plan vægtilslutning (EI2 30: også blokramme til montering foran væggen).
Tærskler: Standard B 1 med firesidet omgivende ramme. Tærskelfrie varianter eller andre versioner med bundstop findes via de autoriserede størrelsessortimenter på de respektive hovedproduktsider forEI2 30 og EI2 90.
Overflader: Spjældblad og ramme galvaniseret og grundet (pulverlakeret) svarende til RAL 9016. Spjældblad og ramme kan også fås med pulverlakering i en RAL-farve efter eget valg.
Vægklapper NovoPorta Premio EI2 30 / EI2 90
PÅ FORESPØRGSEL OGSÅ MED:
- Brandhæmmende ruder (karmdørslukker altid påkrævet)
- Røgbeskyttelse i henhold til EN 1634-3 (karmdørslukker påkrævet for klapper > B x H 984 x 984 mm) (fri åbning (LD) 900 x 900 mm)
- Lydisolering - testet i overensstemmelse med EN ISO 140-3, vurderet i overensstemmelse med EN ISO 717-1 (laboratorieværdi for fuld fløj)
- EI2 30 flap 43 dB RwP
- EI2 90 flap 44 dB RwP
- Indbrudshæmmende RC 2 - testet på begge sider i henhold til EN 1627 - fuld fløj
- Indbrudshæmmende RC 3 - fuld fløj testet på begge sider i overensstemmelse med EN 1627
Et overblik over dine pluspoint
- Enkeltfløjede brandbeskyttende vægspjæld af stål til indvendig eller udvendig brug
- Brandhæmmende eller brandresistent testet i henhold til EN 1634-1 og godkendt af bygningsmyndighederne i henhold til DIN 4102 eller europæisk teknisk vurdering ETA-17/0443
- Flapblad falset på fire sider med tyk fals, 64 mm tyk, pladetykkelse 1,0 mm (valgfrit i 1,5 mm)
- Flapblad falset på fire sider med tyk fals, 64 mm tyk, pladetykkelse 1,0 mm (valgfrit i 1,5 mm)
Teknologi og detaljer
TEKNISKE DATA VÆGKLAPPER NOVOPORTA PREMIO
VÆGKLAPPER NOVOPORTA PREMIO EI2 30 OG EI2 90
| Modstandsklasse/-type | NovoPorta Premio | NovoPorta Premio |
| Betegnelse |
|
|
| Godkendte dimensioner | ||
| Konstruktionsdimension (BRM) Bredde min. - maks. (fri passage (LD)) |
|
|
| Højde min. - max. |
|
|
| Fløjblad og ramme 4-sidet omløbende (tærskel B1) | - | - |
| Yderligere 4-sidede versioner - eventuelt også uden tærskel - se de respektive produkthovedsider EI2 30 og EI2 90, op til BMR (LD) maks. |
|
|
| Dørblad | ||
| Dørbladets tykkelse ca. | 64 | 64 |
| Pladetykkelse ca. | 1,0 (valgfrit 1,5) | 1,0 (valgfrit 1,5) |
| Åbningstype | venstre eller højre | venstre eller højre |
| Vægge | ||
| Murværk | > 115 | > 175 |
| Beton | ≥ 100 | ≥ 140 |
| Porebetonblokke/planblokke | ≥ 150 | ≥ 175 |
| Vægpaneler af armeret porebeton | ≥ 150 | ≥ 175 |
| Vægge fra F30-A/EI30 (EI90-klap fra F90-A/EI90) fremstillet af brandbeskyttelsespaneler af gipsplader med stålstivere (i henhold til DIN 4102, del 4, tabel 10.2 eller EN 13501-2) | ≥ 100 | ≥ 100 |
| Vægge fra F30-B/EI30 lavet af brandbeskyttelsesplader af gipsplader med træstivere (i overensstemmelse med DIN 4102, del 4, tabel 10.3 eller EN 13501-2) | ≥ 130 | - |
| Andre godkendte installationsvægge min. F30-A/EI30 (EI90-klap fra F90-A/EI90) eller F30-B/EI30 (ikke for EI90-klap) i henhold til testcertifikat fra den generelle bygningsmyndighed på forespørgsel | - | - |
For EI30-klap: Beklædte stålstøtter/stålbjælker min. F60-A/R60, eller beklædte træstøtter/træbjælker min. F60-B/R60 For EI90-klap: Beklædte stålstøtter/stålbjælker min. F90-A eller med klassificering min. R90 | - | - |
| Henrettelser | ||
| Brandhæmmende/brandmodstandsdygtig - testet i henhold til EN 1634-1 | - | - |
| Også med brandhæmmende ruder1) | - | - |
| Også med røgbeskyttelse i henhold til EN 1634-3 | - | - |
Også lydisolerende (med firesidet ramme B 1, uden glas, laboratorieværdi i henhold til EN ISO 717-1) | ca. 43 dB RwP | ca. 44 dB RwP |
| Også indbrudshæmmende i henhold til EN 1627 (fuld fløj; testet på begge sider) |
|
|
| F30 ruder | ||
| Rektangulær standardrude med synligt skruede glaslister, galvaniseret og pulverlakeret grundet (RAL 9016) som standard, kan også fås med ekstra dækprofiler (uden synlig fastgørelse) i stål eller rustfrit stål. EI2 30 Mindste frysebredde på 3 sider > 150 mm, på låsesiden ≥ 180 mm.EI2 90 Mindste frysebredde i toppen og på hængselsiden ≥ 200 mm, på låsesiden ≥ 220 mm, sokkelhøjde ≥ 300 mm. | - | - |
| Runde standardruder. Udformning af glaslister og EI2 30 / EI2 90 minimum frysebredder/sokkelhøjder som for rektangulære standardruder. | - | - |
| Specialruder efter eget valg. Design af glaslister og EI2 30 / EI2 90 minimum frysebredder / sokkelhøjder som for rektangulære standardruder. | - | - |
| Certificering (godkendelse) som indvendig klap i henhold til ETA 17/0443 | EI2 30 / CE | EI2 90 / CE |
| Certificering (godkendelse) som udvendig klap i henhold til EN 16034 og EN 14351-1 | EI2 30 / CE | EI2 90 / CE |
| - mulig - ikke mulig | ||
| ¹) Standardglas kun til indendørs brug (beskyt glasset mod UV-lys og direkte eksponering for halogenlys). Glas kan kun bruges i temperaturområdet fra -20 til +45˚C. Skitserne gælder kun for dørstørrelsen 1.000 x 2.000 mm / Alle oplysninger om glasstørrelser henviser til det klare udsyn pr. glasenhed. Glasversioner og maksimale glasstørrelser til udvendig brug på forespørgsel. | ||
| Alle dimensioner i mm. BRM = Konstruktionsmål RAM = Udvendigt rammemål LD = Frit åbningsmål | ||
