RULLENDE PORTE

RULLESKODDER I ALUMINIUM - INDIVIDUELLE OG UNIVERSELLE

Vores rulleskodder er skræddersyede og universelle dørlukkere. De overholder alle gældende retningslinjer og standarder. Det siger sig selv, at vi også installerer dem i overensstemmelse med gældende DIN-regler. Profildesignet og den klare lakering af høj kvalitet på aluminiumsdøre gør din rulleskoddedør til dit hjems visitkort. Farvede overflader er også tilgængelige efter anmodning.

Du kan vælge mellem flere rulleportdesigns samt adskillige beslag og tilbehør.

HVORFOR RULLESKODDER FRA NOVOFERM?

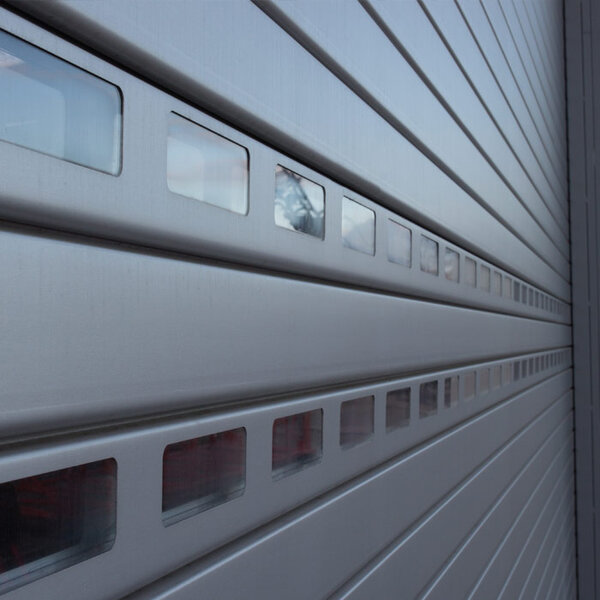

EUROPÆISKE SIKKERHEDSSTANDARDER

I henhold til den europæiske standard EN 13241 skal industriporte opfylde mange sikkerhedskrav. Formålet med alle krav er at sikre, at mennesker ikke kommer til skade, eller at varer beskadiges, når de håndterer en port. Risikoen for at komme i klemme skal minimeres, og der må ikke være risiko for, at den åbne dør falder ned.

Novoferm udvikler og fremstiller alle døre i nøje overensstemmelse med disse standarder. De relevante certifikater og testrapporter kan rekvireres og fremvises.

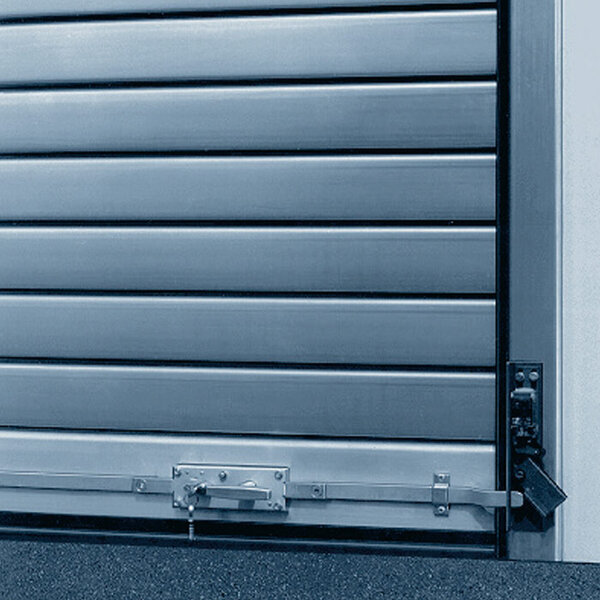

INDBRUDSALARM

Indbrudssikring, der forhindrer, at dørtæppet løftes, med lås til cylinder på stedet, håndtag, sideværts omsluttende kobling og afbryderkontakt.

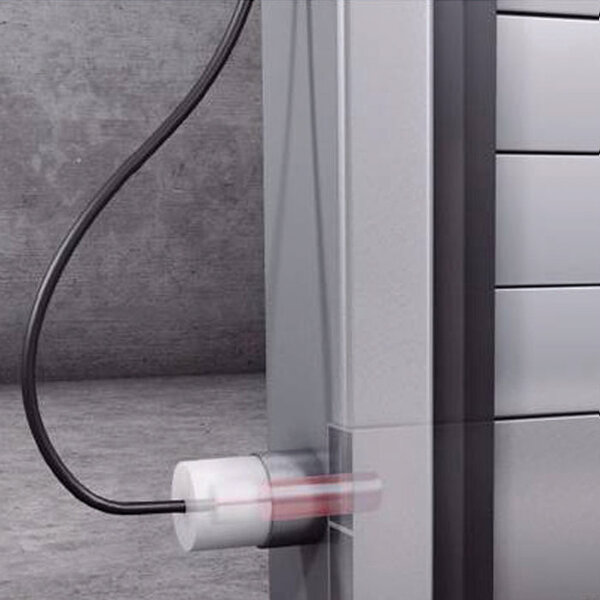

AUTOMATISK SERVOLÅS

Elektromekanisk servo-rullejalousidørlås, på begge sider. Op til 6000 mm.

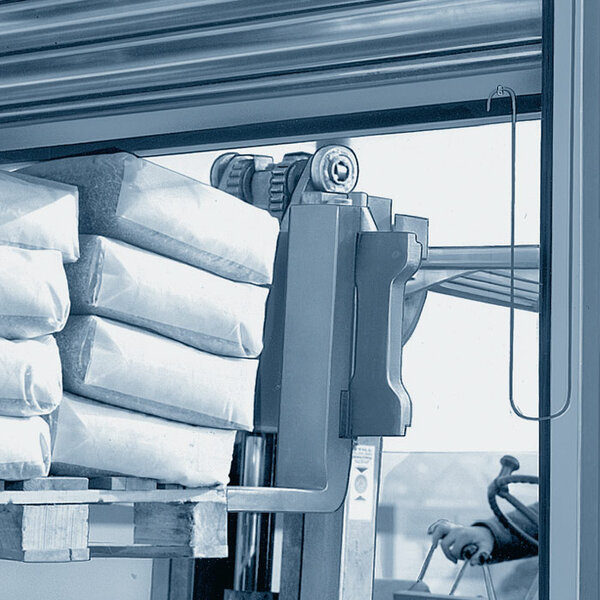

KONTAKTSTRIMMEL TIL BESKYTTELSE MOD ULYKKER

Kontaktlisten til beskyttelse mod ulykker under endeprofilen på dørens underkant forårsager et øjeblikkeligt stop, hvis det lukkende dørtæppe rammer en forhindring; tæppet bevæger sig derefter opad.

Følger normalt med automatisk betjente døre, ellers på forespørgsel.

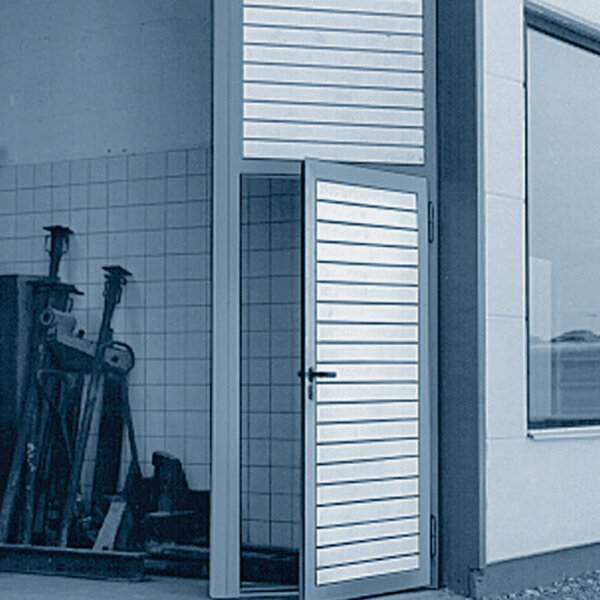

LUKKEDØR

Standardstørrelse 875 x 2.000 mm, til fodgængertrafik med lukket dør, med drejeligt eller fast sidepanel (samlet bredde ca. 1.050 mm).

En sidedør i sidesektionen kan også fyldes med lameller, med visuel lighed med rulleskoddedøren.

Oversigt over dørtyper

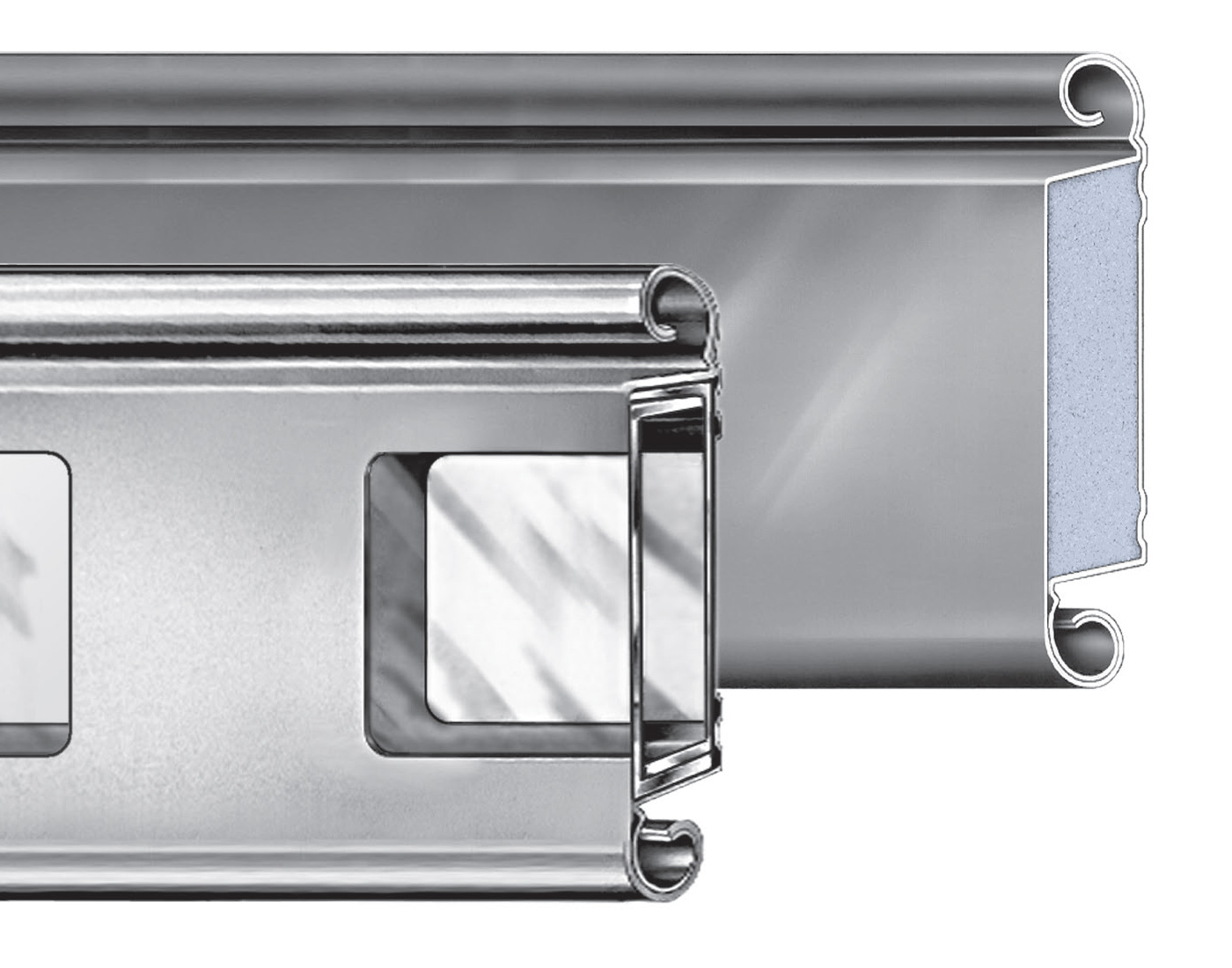

TH100 ROLLTORE Dobbeltvæggede, varmeisolerede lameller i naturlig aluminium med klar lak som standard. Med farvebelægning på forespørgsel. Fås også med vindueslameller. Endeprofil naturlig ubehandlet aluminium


100 mm aluminiumslameller Mere konventionel profilform med dobbeltvægget konstruktion, også med varmeisolerende kerne af stift polyuretanskum, men ca. 23 mm tyk. Høj overfladestabilitet på grund af klæbefri sammenføjning af skal og hårdt skum.

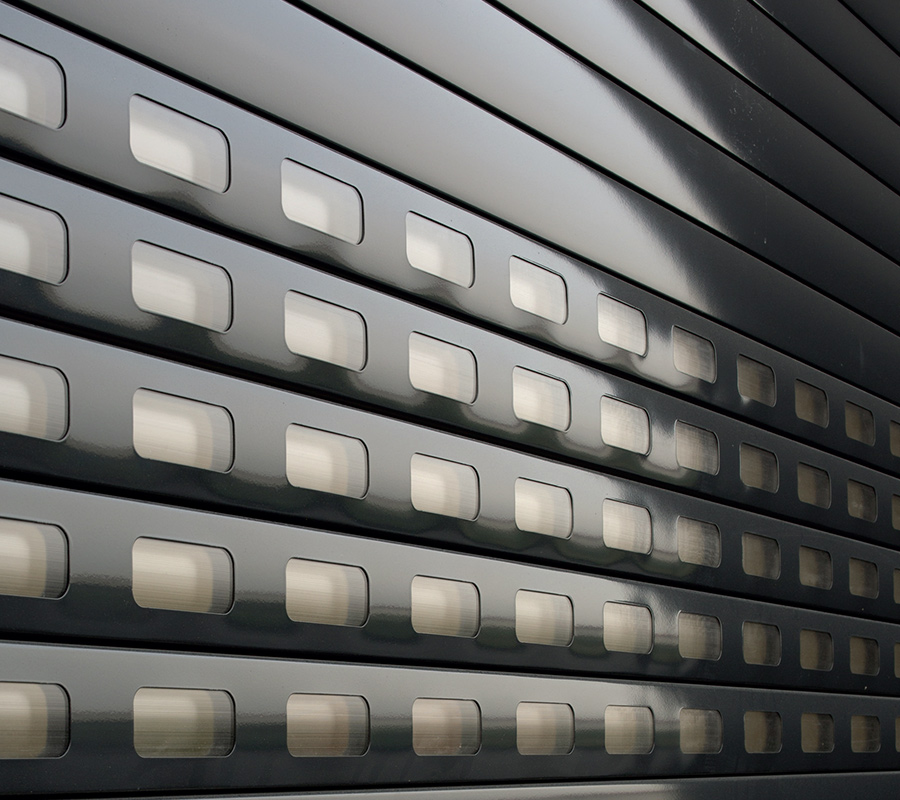

THGL100 Glaseret aluminium Dobbeltvæggede, glaserede aluminiumslameller med vinduesudskæringer, dobbeltvægget plastindsats (krystalklar), maks. 10 lameller med vinduesudskæringer, overflader som TH100. Endeprofil i naturlig, ubehandlet aluminium.

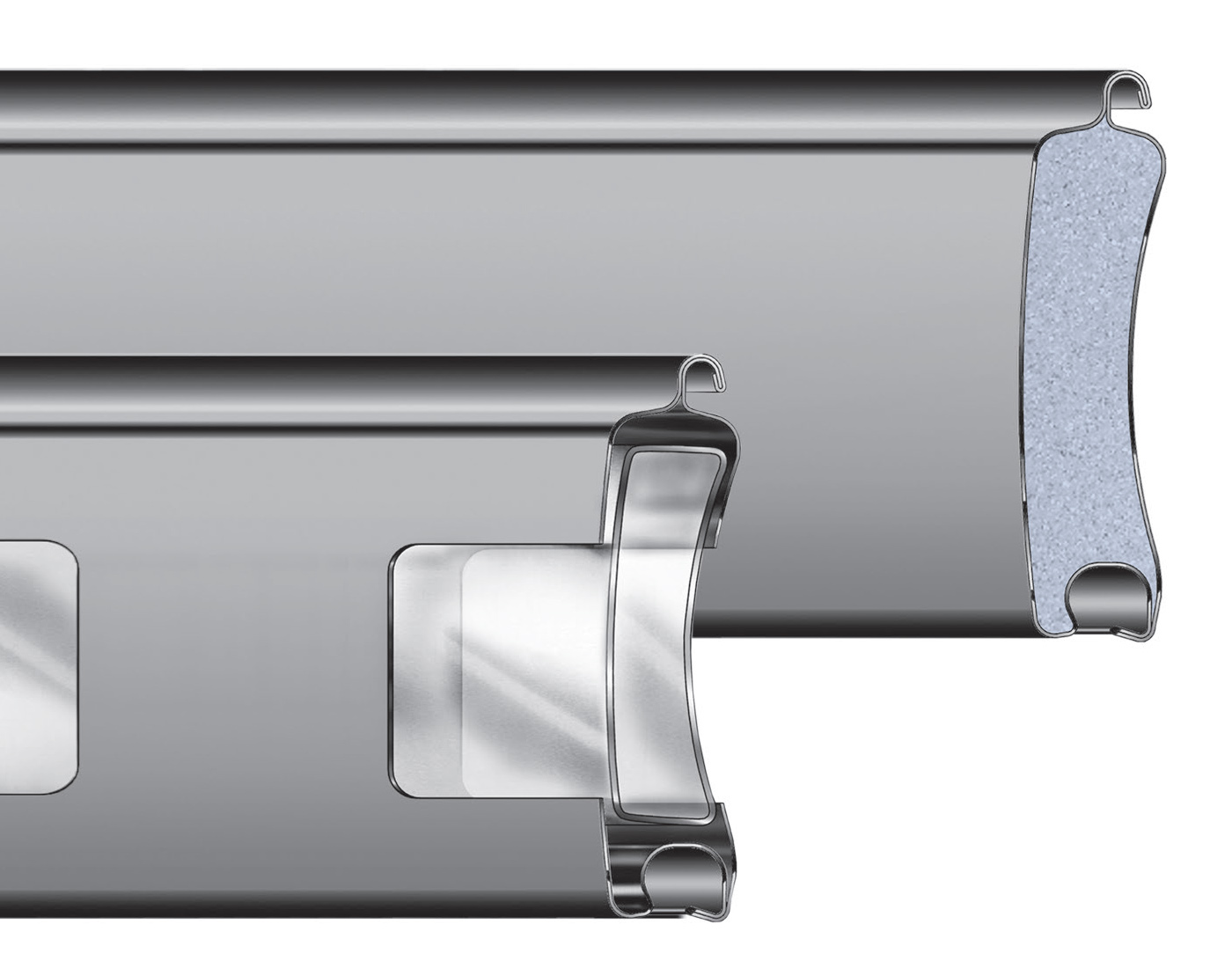

TH80 ROLLTORE Dobbeltvæggede, varmeisolerede lameller i naturlig aluminium med klar lak som standard. Med farvebelægning på forespørgsel. Fås også med vindueslameller. Endeprofil i ubehandlet naturaluminium.


80 mm dobbeltvæggedealuminiumslameller, ca. 20 mm tykke. Med varmeisolerende kerne af hårdt polyuretanskum i klæbefri forbindelse med skallen, derfor maksimal overfladestabilitet. Specielt udviklet profilform med et udseende af høj kvalitet muliggør betydeligt strammere vikling og lavere overliggerhøjde.


THGL80 aluminium glaseretDobbeltglaserede aluminiumslameller med vinduesudskæringer, dobbeltvægget plastindsats (ikke krystalklar), maks. 5 lameller med vinduesudskæringer pr. rulleskodde, overflader som TH80.

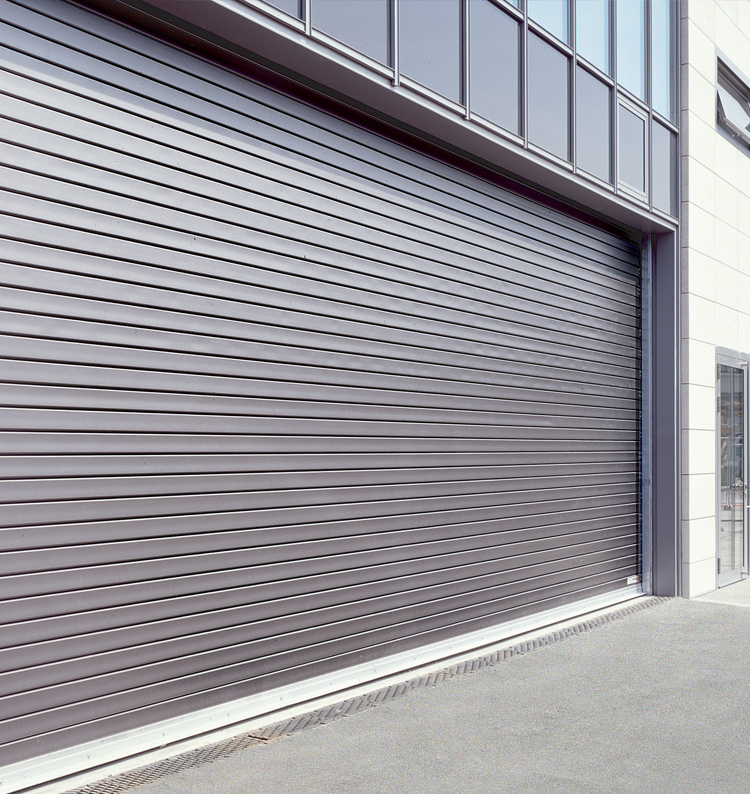

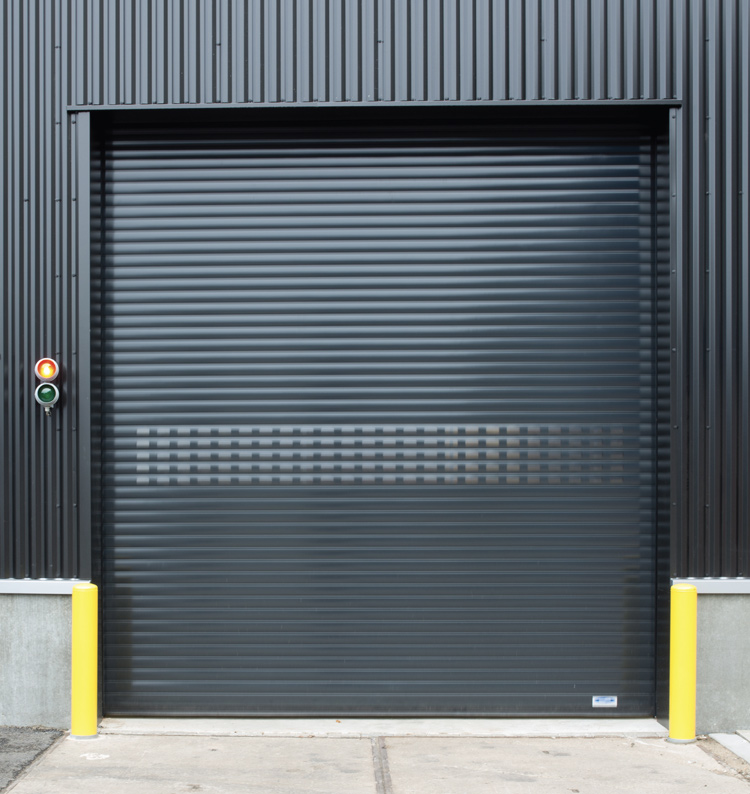

FARVER OG UDSTYR

Farver

Farver

Alle rulleskodder kan fås med farvebelægning på den ene eller begge sider mod tillæg op til maks. 6000 x 5000 mm.

Endeprofil til alle rulleskodder i naturblank aluminium som standard.
Dørbladet kan som ekstraudstyr forsynes med en fabriksmalet overflade i nedenstående RAL-farver. Den nøjagtige farve på overfladebehandlingen kan variere en smule. Stål- og aluminiumsprofiler kan også fås malet i henhold til RAL-farvekortet (undtagen fluorescerende farver og trafikfarver).

Farver: -9002 - 9006 - 9007 - 9010 - 7016

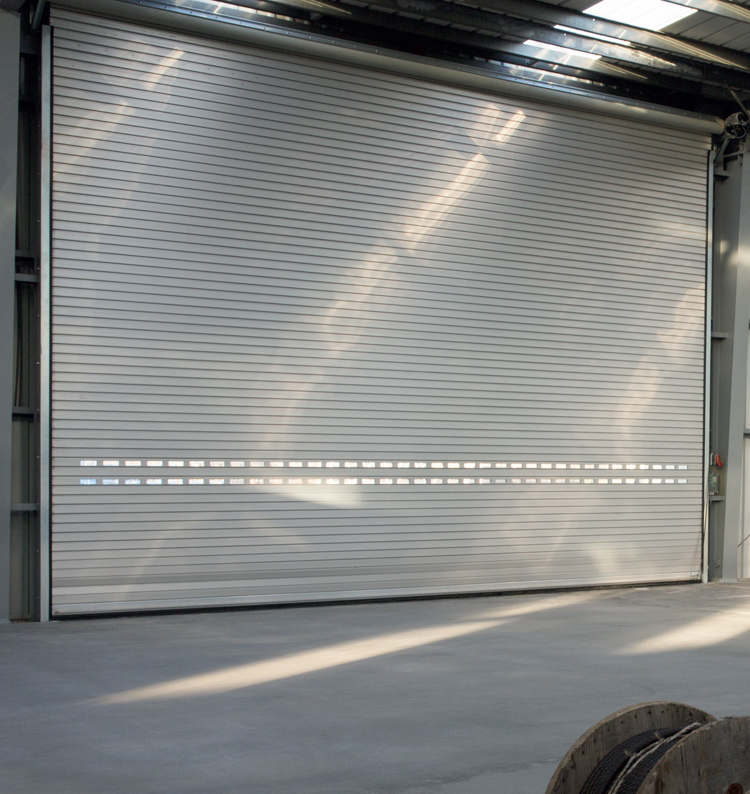

Farvemuligheder

Kontroller

Kontroller

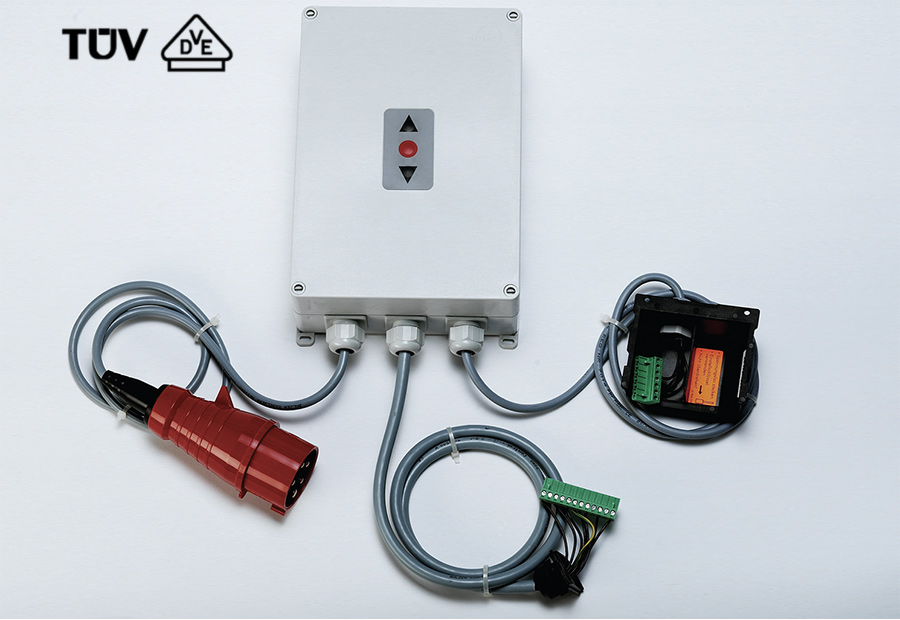

Plug-on-drev

Død mands kontrol

Den enkleste kontrol er den såkaldte dødmandskontrol. Døren åbnes, når der trykkes én gang på knappen "Åbn dør". For at lukke døren skal der trykkes på knappen "Luk dør", indtil døren er lukket.


Impulsstyring Med impulsstyring åbnes døren helt, når der trykkes på knappen "Dør åben", og lukkes helt igen, når der trykkes på knappen "Dør lukket". (Kun i forbindelse med en lukkekantsikring).


Automatisk lukning med timer Automatisk lukning med timer er kun tilladt i kombination med en sikkerhedskontaktstrimmel og en sikkerhedslysbarriere i den frie åbning.

Udvidelser

  • Fjernbetjening (op til 99 kanaler)
  • Trafikstyring
  • Gensidig blokering med en anden dør/andre døre


  • Eksterne betjeningskomponenter som f.eks. radar, nøglekontakt, induktionssløjfe osv.
Betjening og tilbehør

Betjening og tilbehør

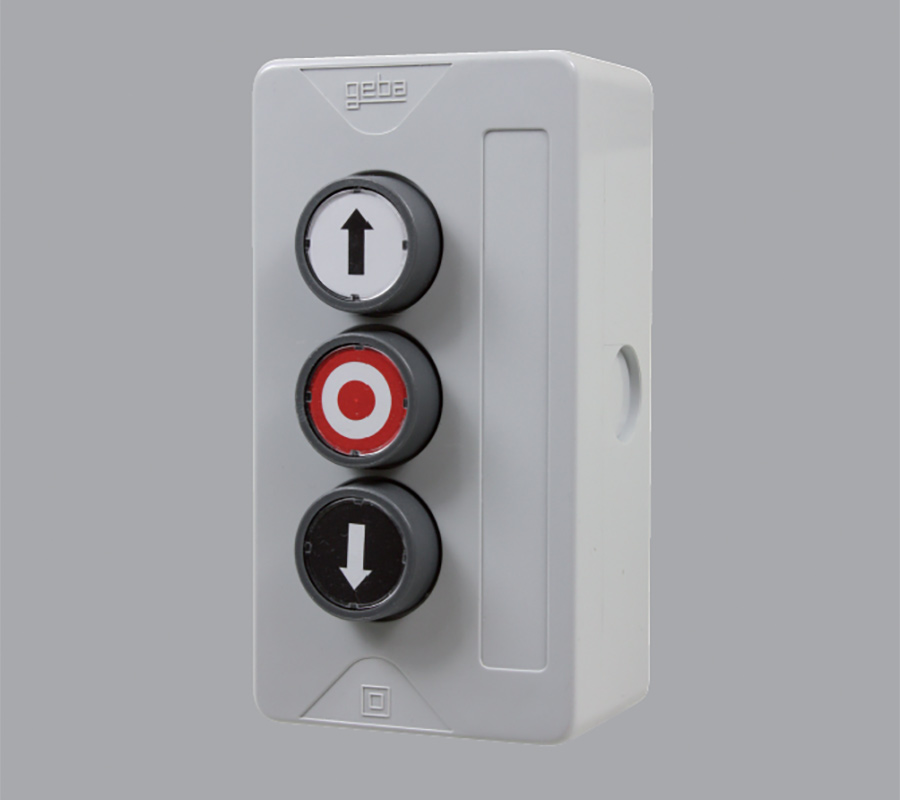

Trykknapsæt Åbn-Stop-Luk (overflademonteret)

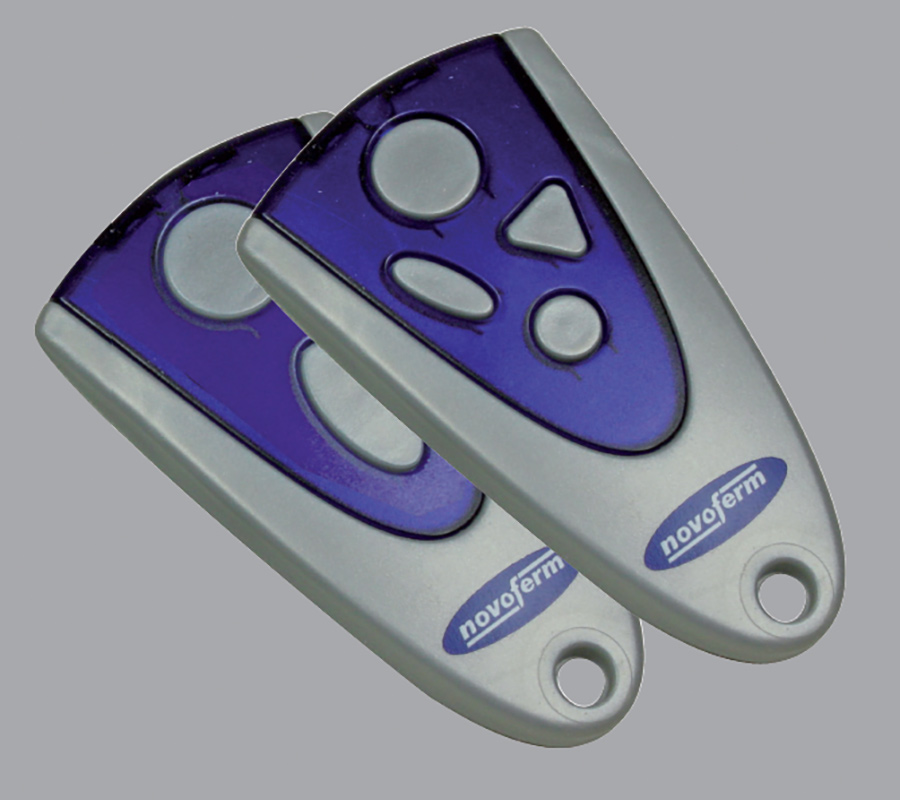

Håndholdt sender 2-kanals eller 4-kanals

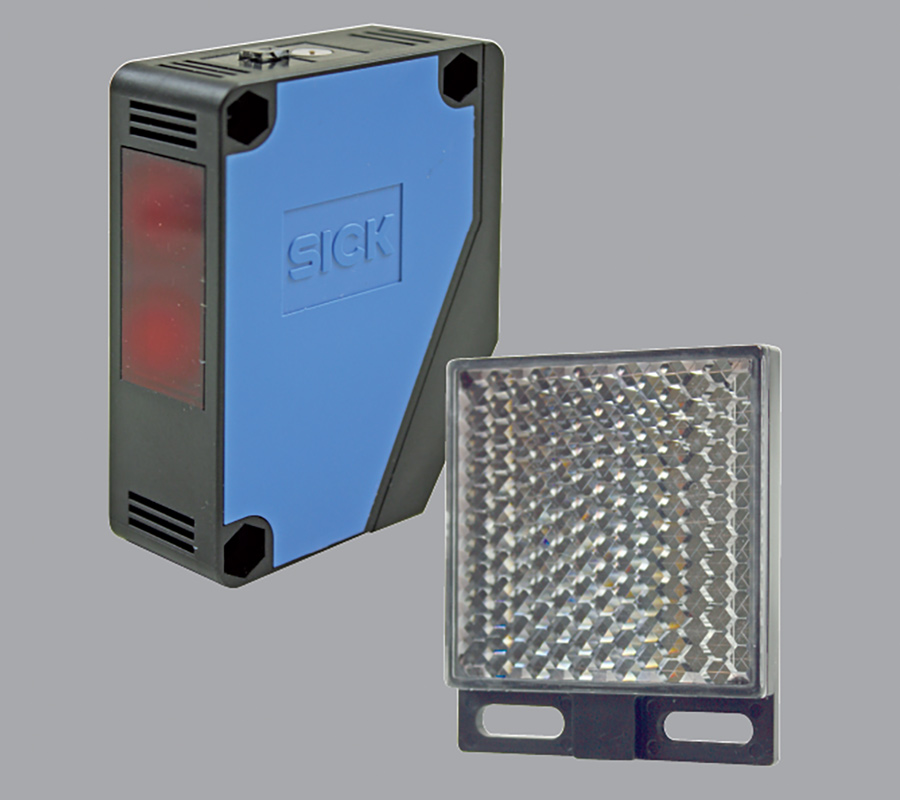

Sikkerhedsfotocelle med reflektor

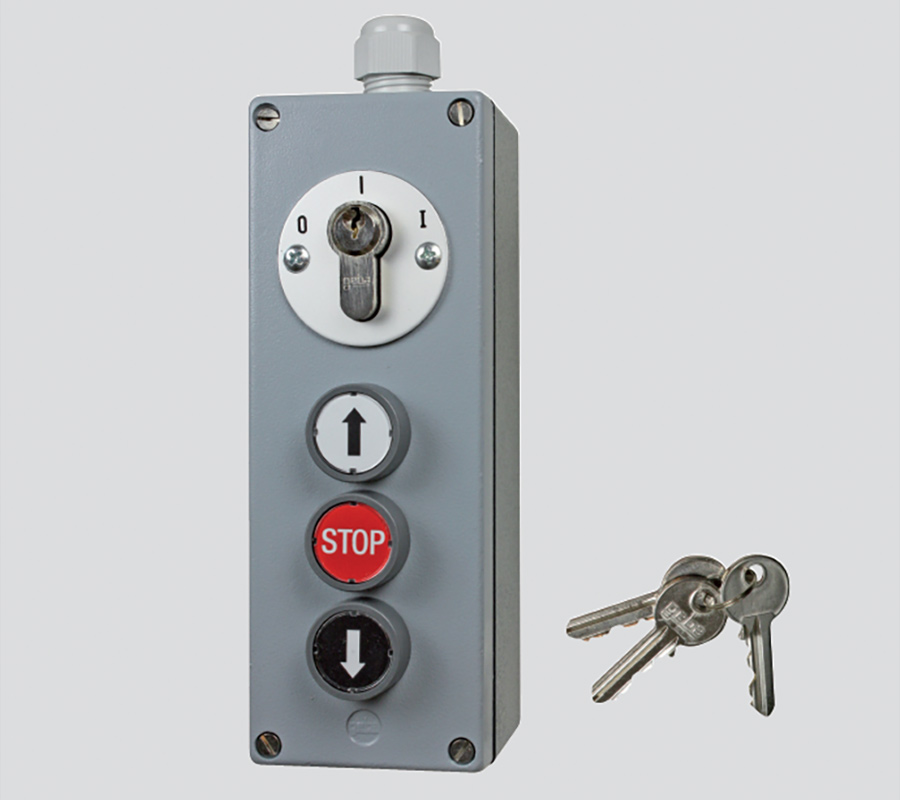

Trykknap indstiller Open-Stop-Close med nøgle

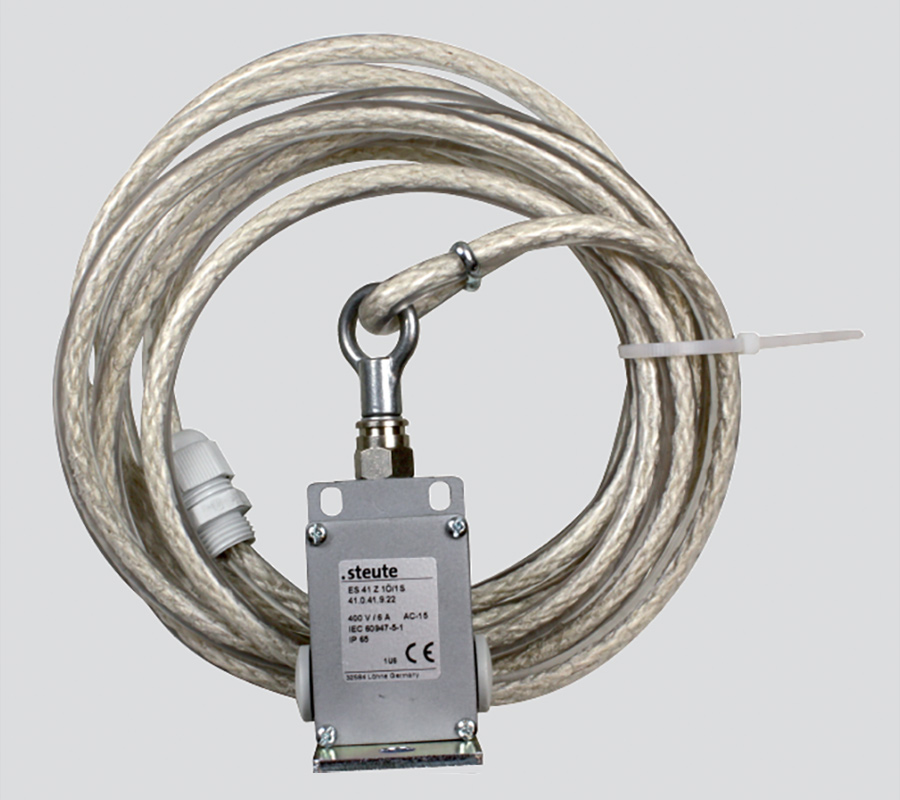

Kontakt til trækledning (krop)

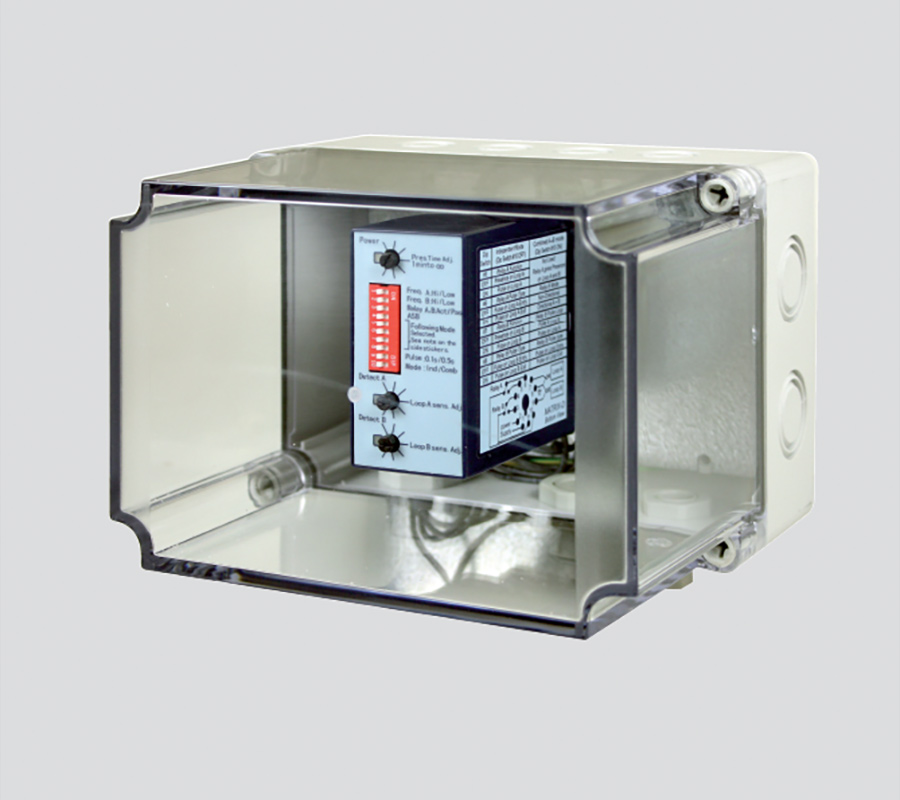

Induktionssløjfedetektor i separat hus

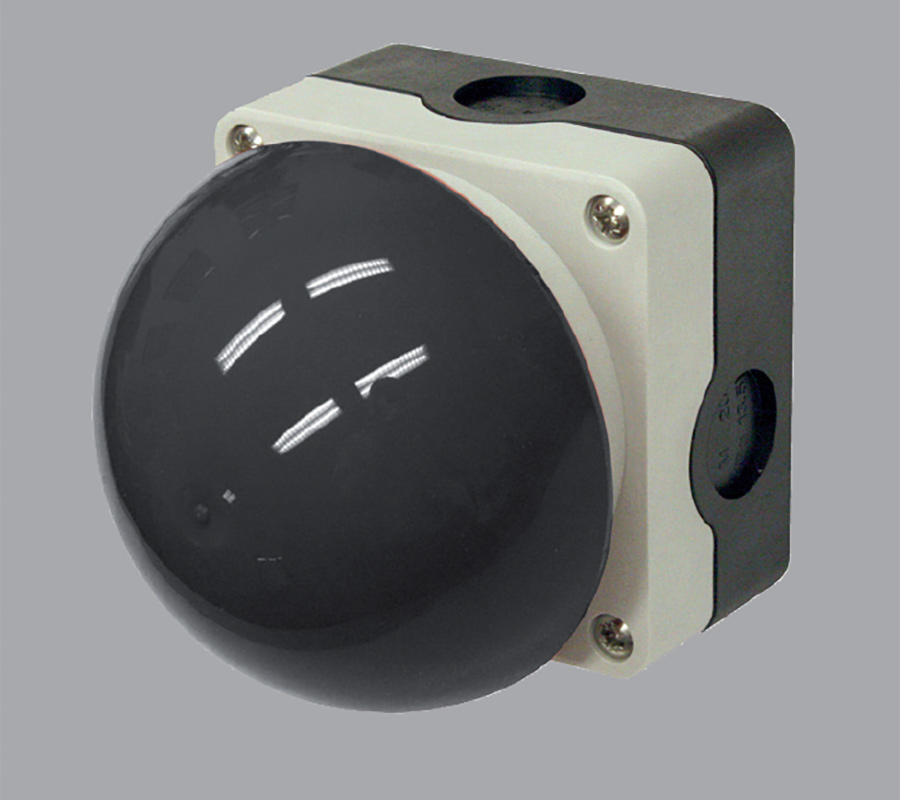

Trykknap (struktur)

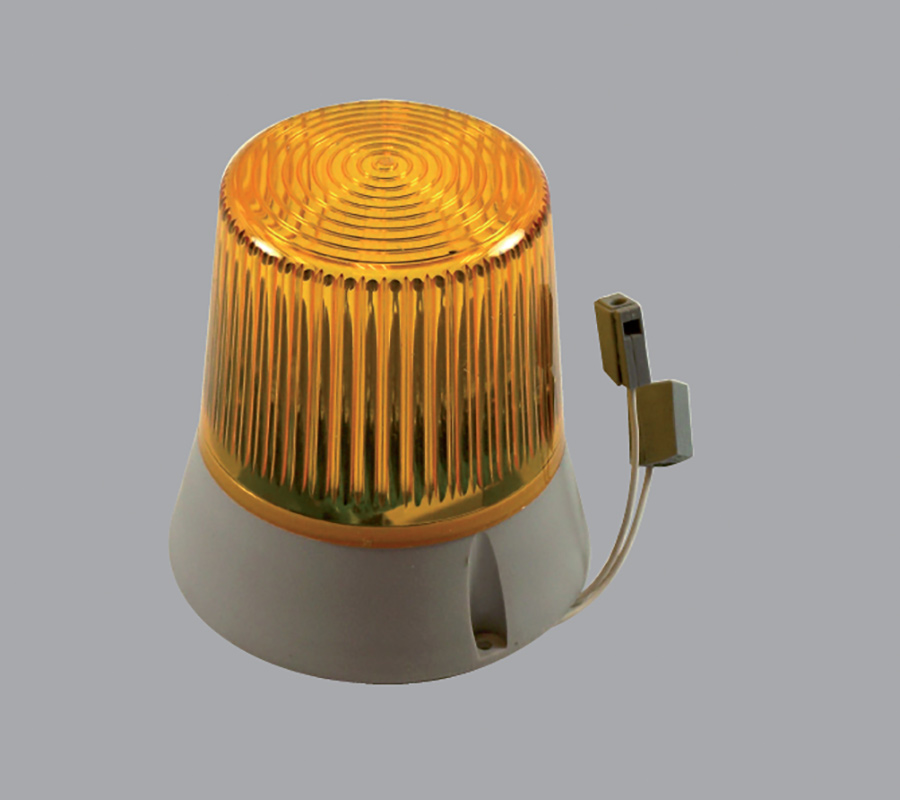

Advarselslamper for fare

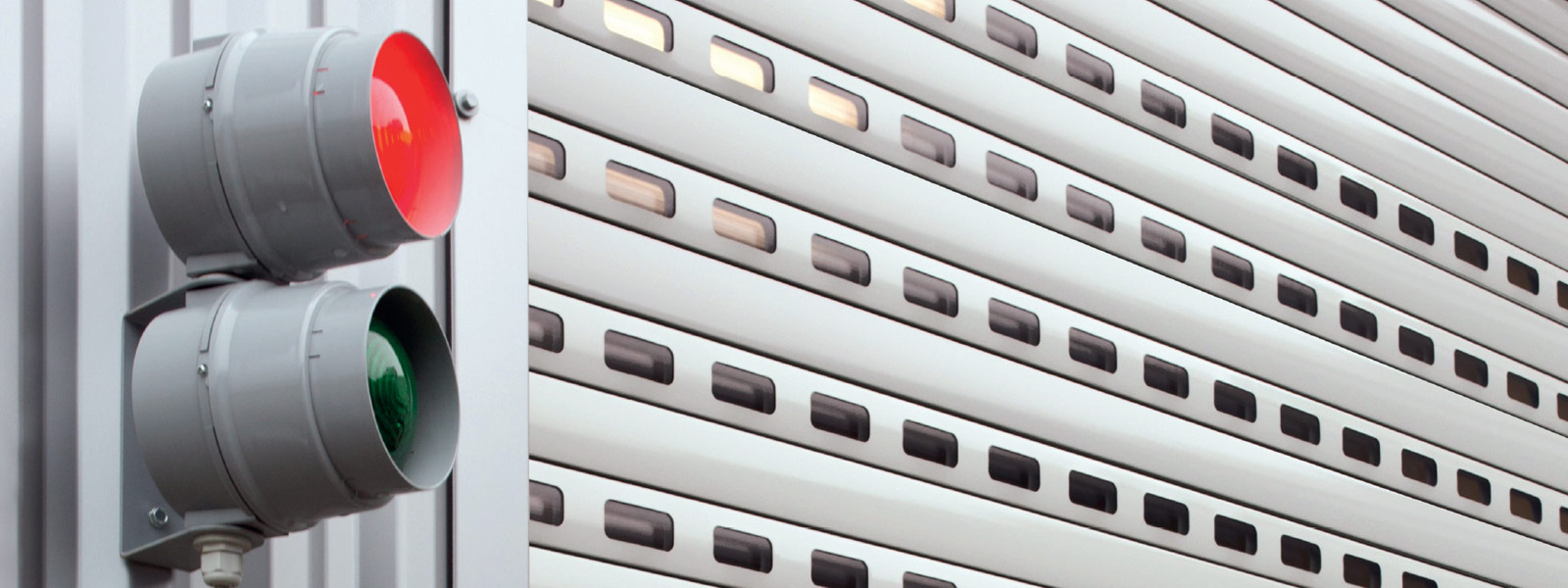

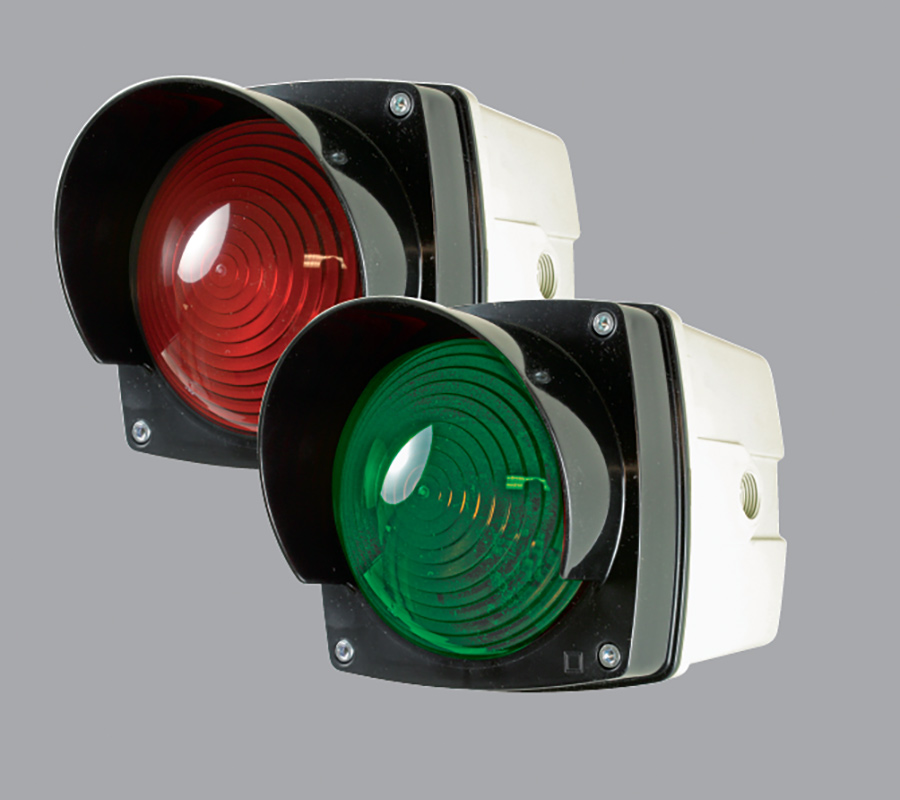

Trafiklys rød/grøn (flere versioner)

Et overblik over dine pluspoint

  • God varmeisolering
  • Støjsvag dørbetjening
  • Permanent elastisk plastbelægning til udjævning af ujævne gulve
  • Automatisk låsning
  • Designmuligheder takket være mange forskellige farver
  • Valgfrit udsyn og ventilationslameller

Teknologi og detaljer

Tekniske data rulleskodder

Tekniske data rulleskodder

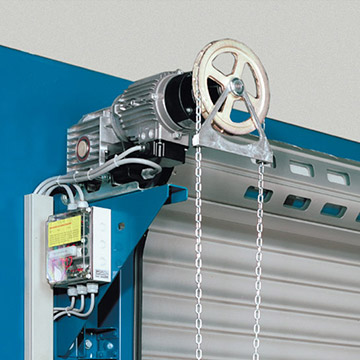

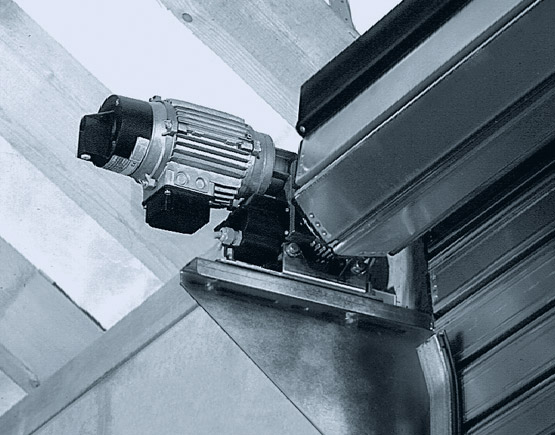

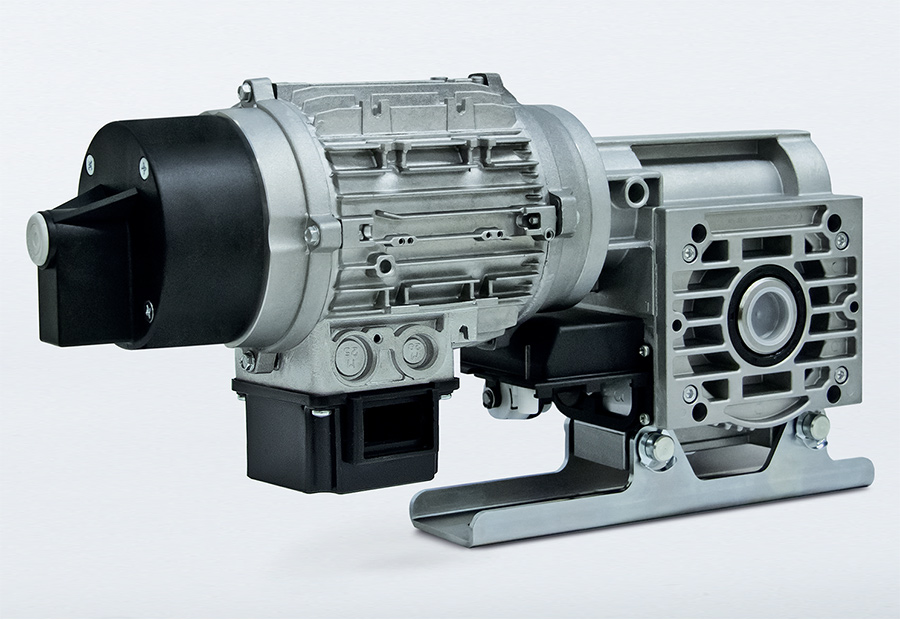

Slip-on-drev (standard):

Vedligeholdelsesfri, helt olietæt indkapslet snekkegearkasse - monteret direkte på røraksens stålaksel, med betydeligt reducerede installations- og vedligeholdelsesomkostninger sammenlignet med andre arrangementer. Integreret vedligeholdelsesfrit, selvovervågende og positionsuafhængigt sikkerhedsgear samt en indkapslet grænsekontaktenhed med præcist justerbare grænse- og sikkerhedsgrænsekontakter, der er flangemonteret direkte på gearkassen.

Nødhåndsving eller hurtigvirkende håndkæde til manuel betjening i tilfælde af strømsvigt. Alle elektriske forbindelser på døråbneren kan tilsluttes. Driftsspænding 400 V trefaset strøm.
Operatøren er TÜV- og VDE-testet.


Slip-on-drev (standard)

Tandhjulsdrev med sikkerhedsgear (specialmål):

Vedligeholdelsesfrit, helt olietæt indkapslet snekkegear-sikkerhedsdrev med påmonteret endestopkontakt inklusive nødhåndtag eller hurtigvirkende håndkæde - som beskrevet for det akselmonterede drev, men med de nødvendige stålkædehjul og den passende rullekæde til kraftoverførsel fra drevet til den rørformede rulle.

Dette kræver det TÜV-godkendte sikkerhedsudstyr, som er i stand til at forhindre døren i at falde, selv hvis det bærende udstyr svigter.


Rørformet rulle: Fremstillet af stål, grundet, dimensioneret i henhold til den tilladte afbøjning på 1/500 af dens længde, med en minimumsdiameter på 168 mm for bedre oprulning af gardinet.


Fastgørelse af beslag: Ved hjælpaf dyvelmontering, gennemgående skruemontering eller svejsemontering. I tilfælde af påsvejsning udføres fastgørelsen på underkonstruktionen på stedet eller på ankerplader, der skal indsættes på forhånd, i overensstemmelse med vores forskydningsplaner.


Selvjusterende kugleleje: Store dimensioner, til at understøtte rørrullen, monteret på konsoller.


Nødbetjening: Fra gulvet med nødhåndkæde.


Montering/elektrisk installation: Vores monteringsbetingelser er harmoniseret med de eksisterende DIN-regler. Derfor er installation og tilslutning af alle elektriske dele i overensstemmelse med vores kredsløbsdiagrammer samt strømforsyning og ledningsføring af delene til hinanden med de nødvendige kabler en service, der leveres af kunden.

Kunden skal også sørge for en ekstra sikring og en låsbar hovedafbryder.



Bemærk: Følgende versioner er også tilgængelige: - elektriske drev til vekselstrøm, driftsspænding 230 V

Alle rulleskodder, der præsenteres her, opfylder kravene i DIN EN 13241.

Styreskinner og tætninger

Styreskinner og tætninger

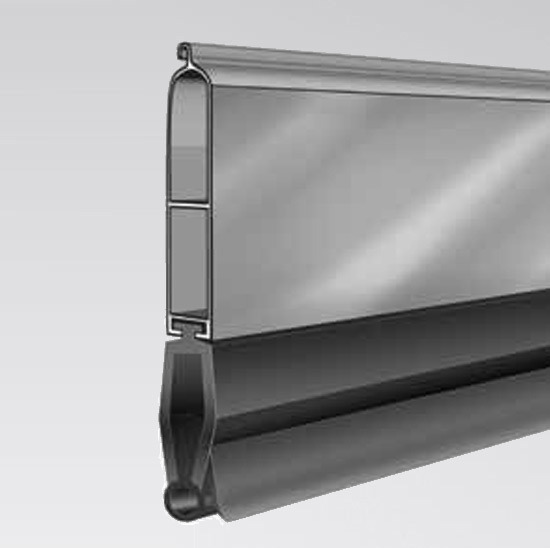

Gulvtætning til TH80-rulleskodder EPDM-rørtætning til indføring i TH80-profilen

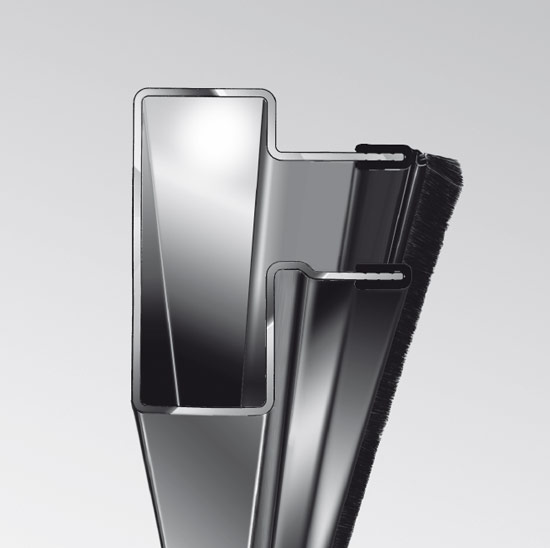

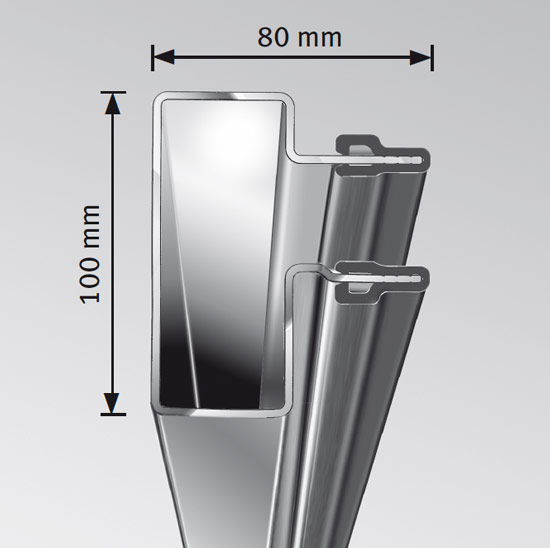

Styreskinne FS2 til alle vores rulleskodder. Styreskinne af stål, sendzimirgalvaniseret, med påsatte plastbånd, også med sidetætning, montering også mulig uden svejsning med stålbeslag.


Sidetætning til styreskinne FS2 For at forhindre varmetab og træk har plastlisterne på indersiden af døren en børstekant.

Montage

Installationssituationer og anvendelser

Novoferm rulleskodder er velegnede til mange installationssituationer og anvendelser. Nedenfor finder du nogle eksempler. Alle detaljer kan findes i den detaljerede monteringsvejledning.

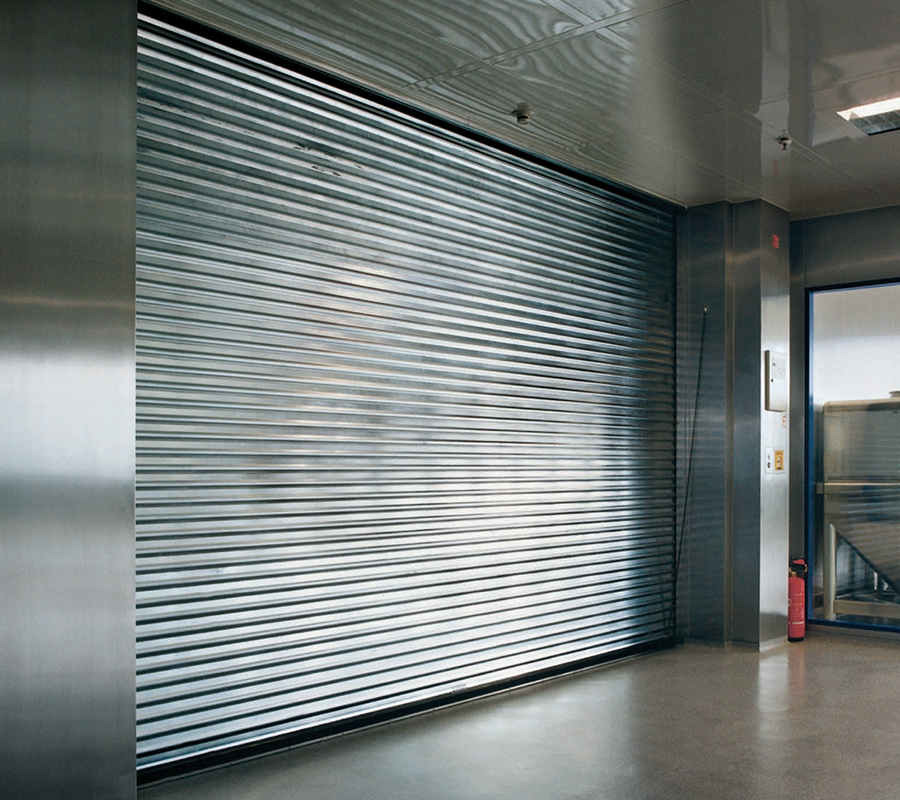

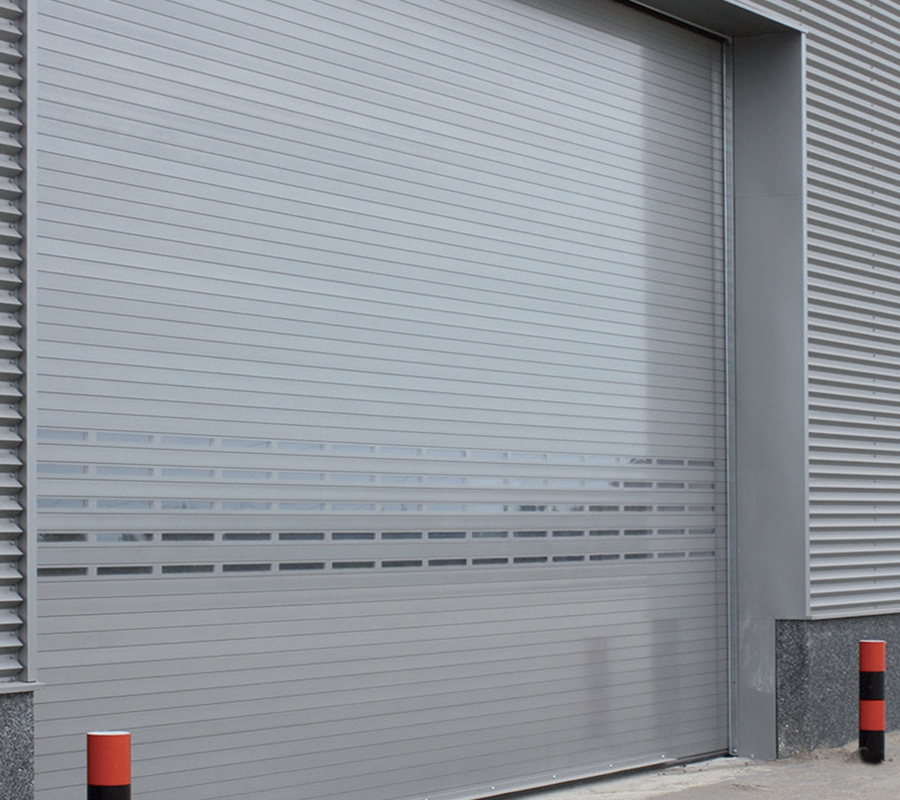

Installationssituationer

Installationssituationer

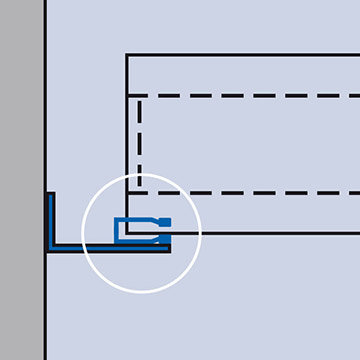

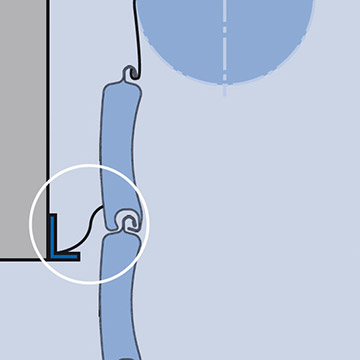

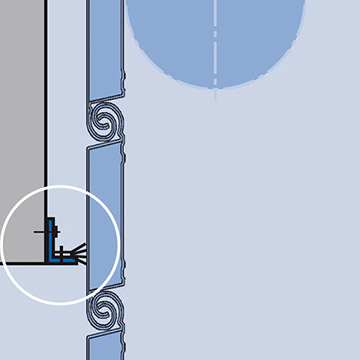

Sidebeklædningsprofil kræves, hvis den nødvendige plads til rulleskoddeforbindelsen er for lille / ikke tilgængelig. Stålprofil dimensioneret til at matche dørens vægt.

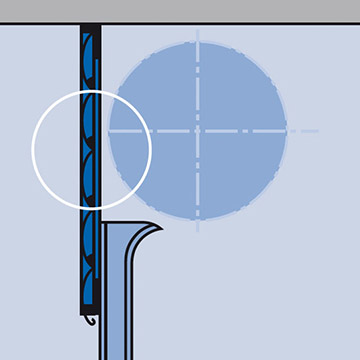

Overliggertætning til V80 / TH100 mod varmetab og træk: -V80 med perlonbørster -TH100 op til 5 m bred med gummilæbetætning, fra 5 m bred med perlonbørster

Overliggertætning til TH80 mod varmetab og træk: med TH80-lameller med permanent integreret plasttætning.

Lodret overliggerafdækning kræves, hvis der ikke er nogen overligger. Panel lavet af de samme profiler som gardinet, fastgjort, indkapslet i en stålramme, eventuelt foldet af galvaniseret metalplade.

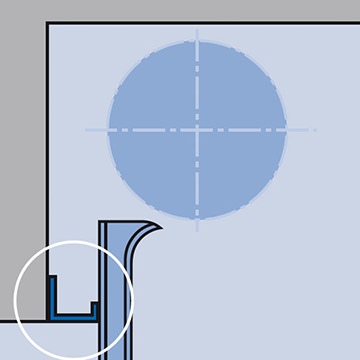

Vandret overliggerafdækning kræves, hvis overliggeren sidder tilbage. Fast inddækning, fremstillet af galvaniseret metalplade, enkelt eller termisk isoleret afhængigt af dørversionen.

ANSØGNINGER

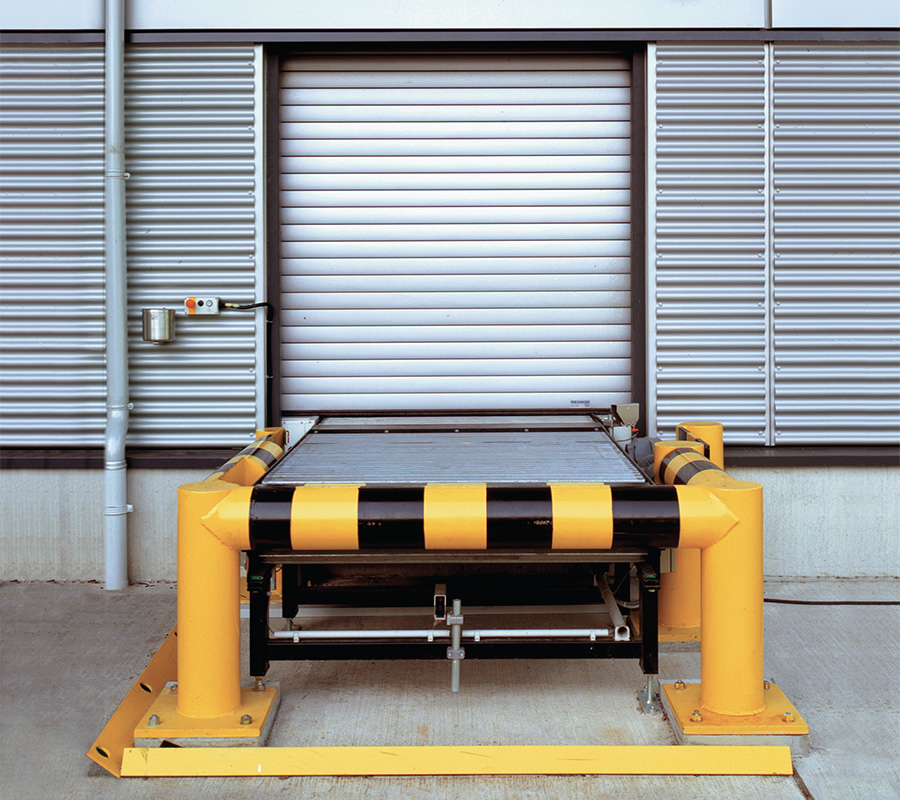

Specialdesign Vi bruger også vores ekspertise til at tilbyde en bred vifte af skræddersyede løsninger til usædvanlige installationssituationer og særlige kundekrav.

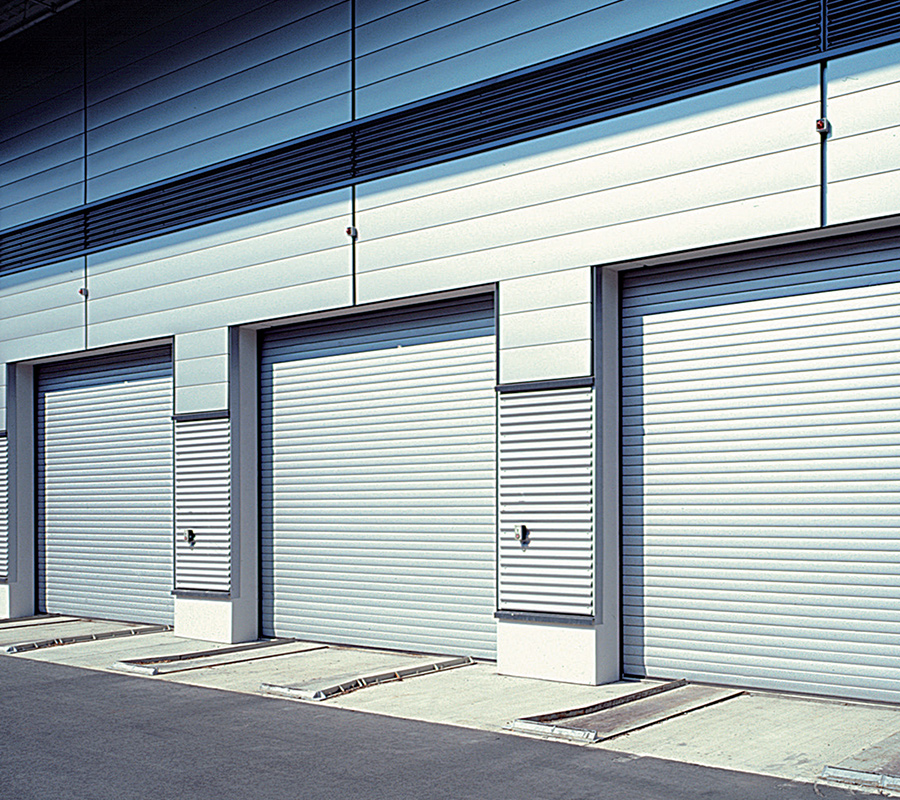

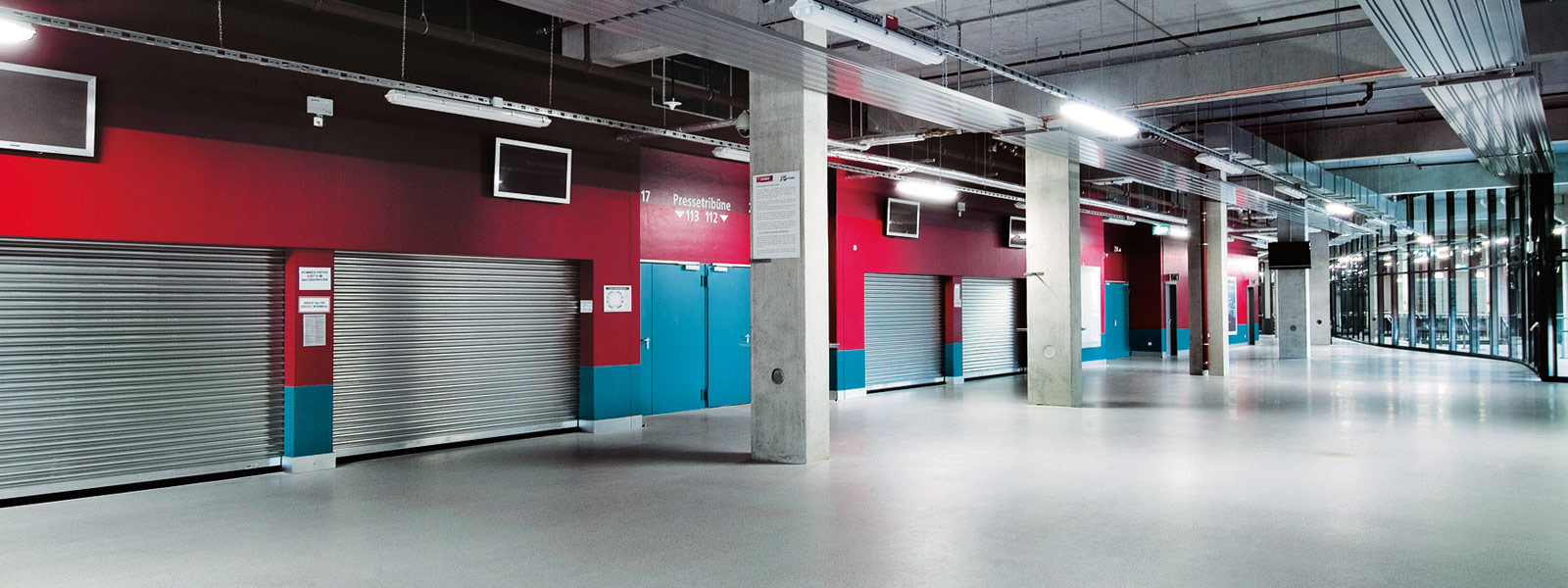

Logistikvirksomheder Rulleskodder sørger traditionelt for sikker og problemfri drift i logistikvirksomheder.
