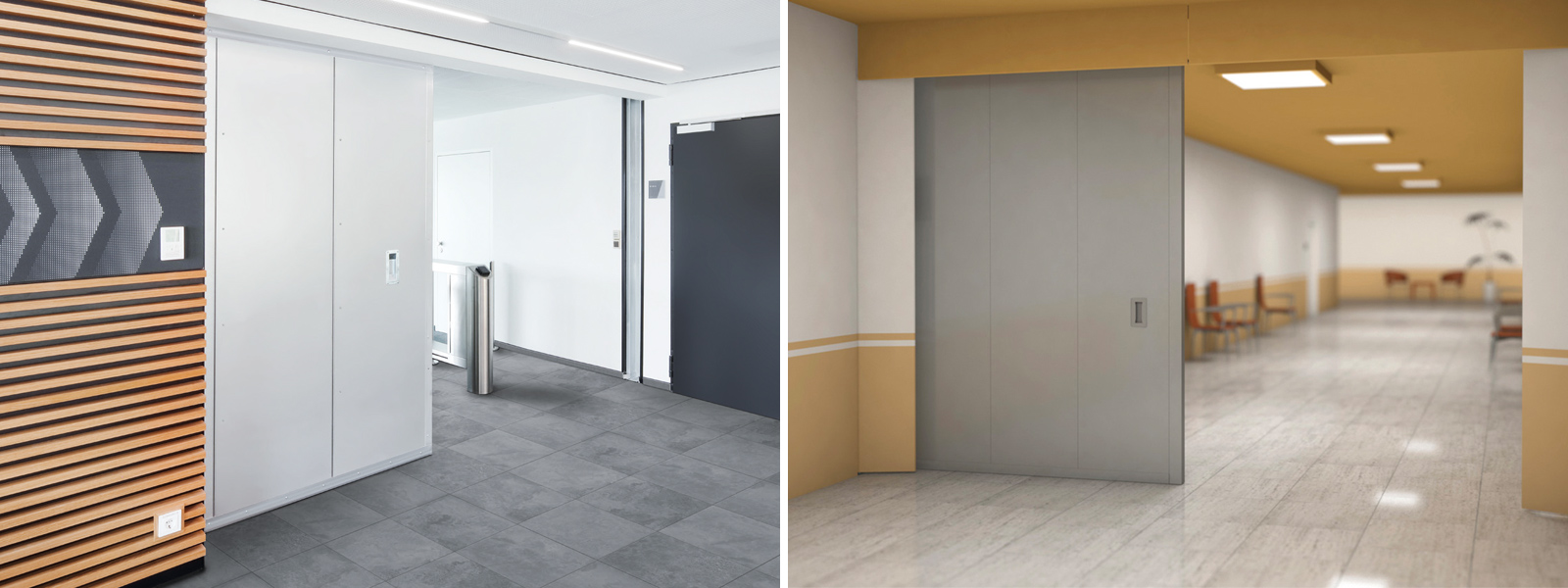

SKYDEDØRE TIL BRAND- OG RØGBESKYTTELSE

Testet sikkerhed for brandsikringslukninger i industrielle og offentlige bygninger

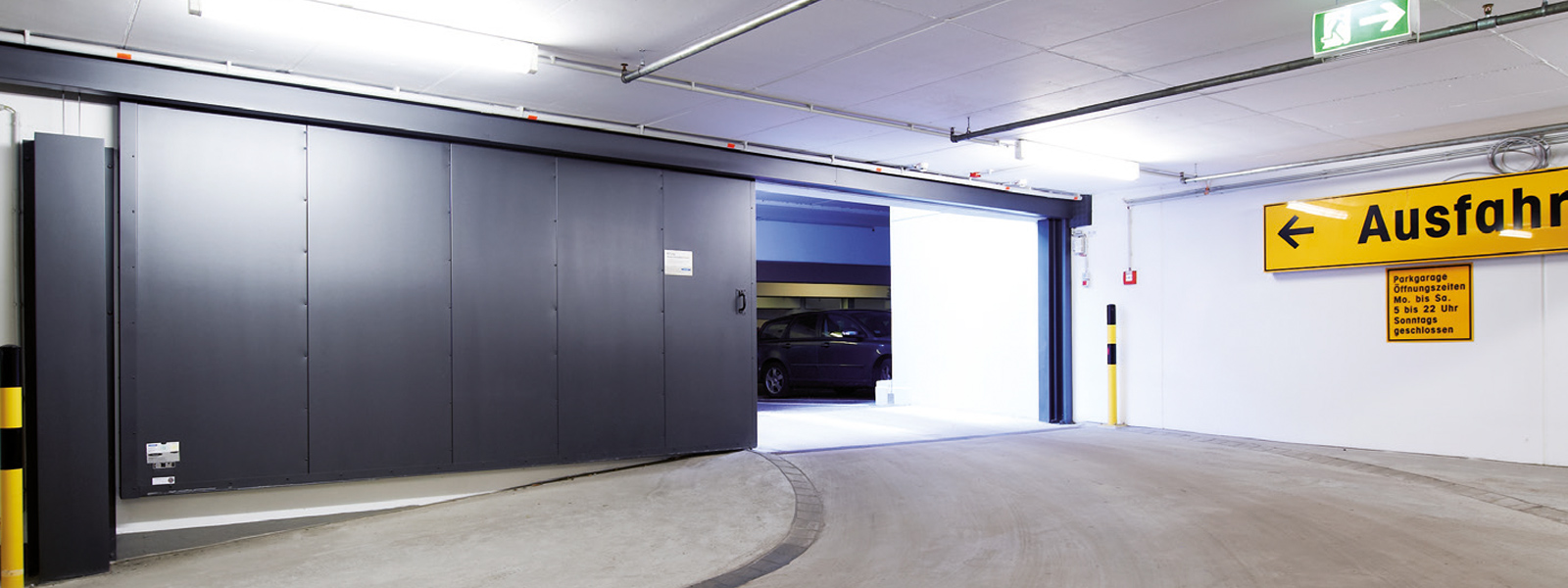

Mange meget store bygninger, f.eks. parkeringshuse, parkeringskældre og indkøbscentre, kræver særlige døre. Det er der mange grunde til, og sikkerhedskravene spiller en særlig vigtig rolle.

Disse typer brandsikringslukninger er omfattet af de europæiske produktstandarder EN 16034 ("Brandsikringslukninger") og EN 13241 ("Døre"). Den nye Novoferm NovoSlide Industry brandskydedør er udviklet specifikt til at opfylde disse krævende europæiske produktstandarder.

Som CE-mærket konstruktionselement kan vores dør derfor anvendes pålideligt i hele Europa. For at opfylde de forskellige krav i bygningsreglementet i Europa opfylder døren alle aktuelle tidsklasser

Oversigt over dørtyper

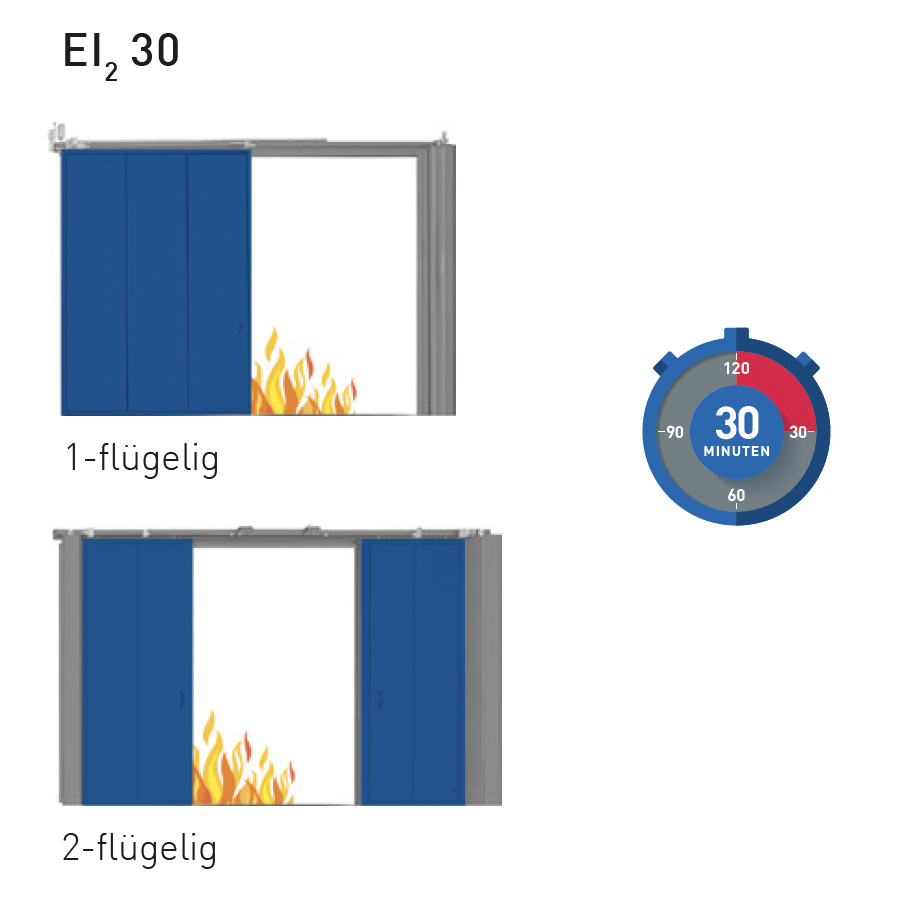

Brandhæmmende skydebranddør EI2 30 i 1- og 2-fløjet design.

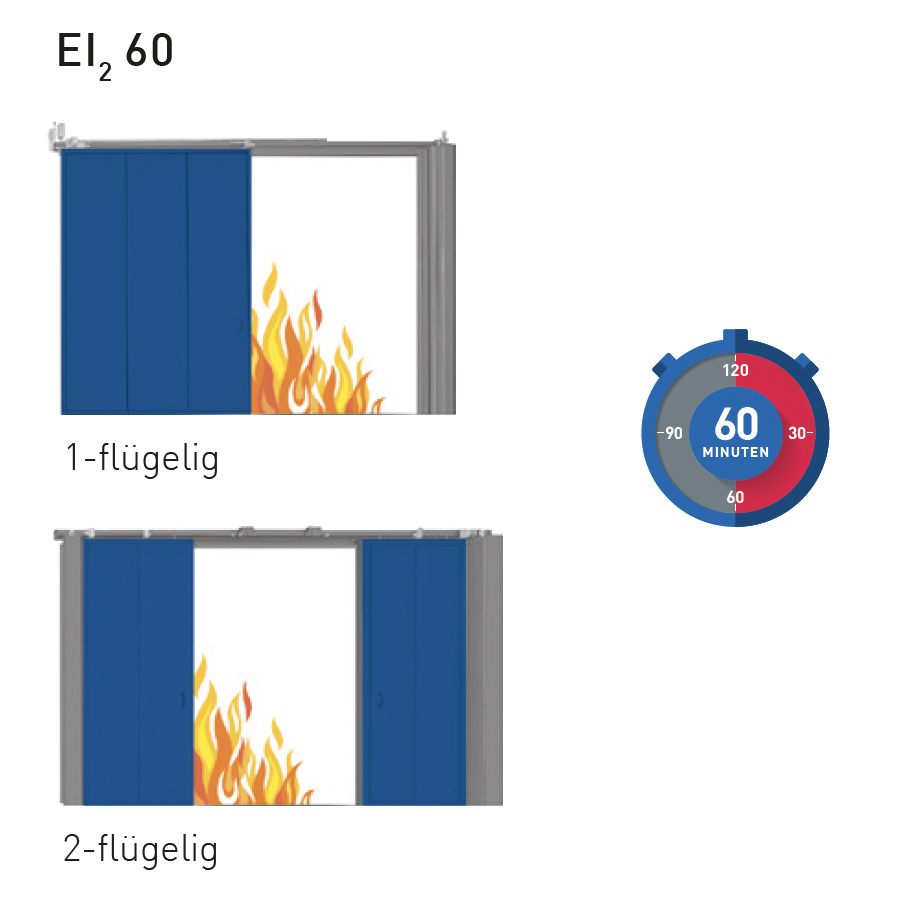

Meget brandhæmmende skydebranddør EI2 60 i 1- og 2-fløjede versioner.

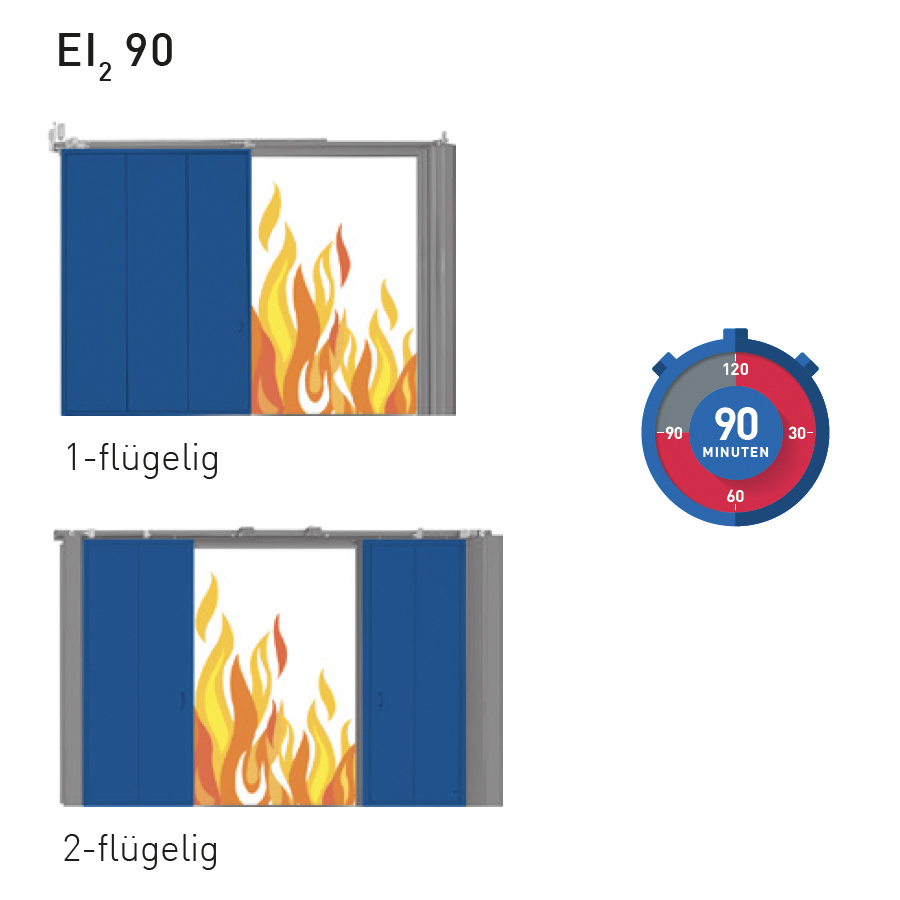

Brandhæmmende skydebranddør EI2 90 i 1- og 2-fløjede versioner.

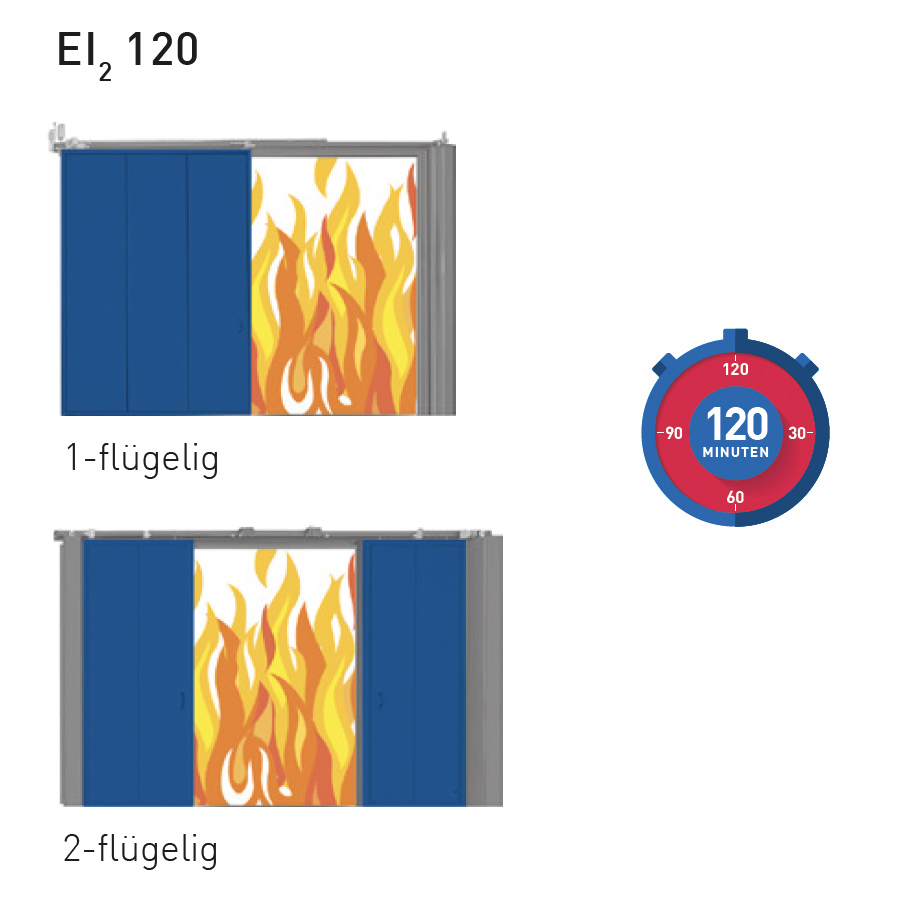

Meget brandhæmmende skydebranddør EI2 120 i 1- og 2-fløjede versioner.

Sammenligning af døre og egenskaber

SAMMENLIGNING AF SKYDELÅGER 1-FLØJEDE

OVERSIGT OVER BRAND- OG RØGBESKYTTENDE SKYDEDØRE MED 1 FLØJ

Karakteristisk

EI2 30

EI2 60

EI2 90

EI2 120

Massiv fløj i elementkonstruktion

-

-

-

-

Galvaniseret dørblad og kantprofiler

-

-

-

-

Klassificering (godkendelse)



Overholder DIN EN 16034 og DIN EN 13241; er blevet testet for brandbeskyttende egenskaber af et officielt testcenter i overensstemmelse med DIN EN 1634-1



Overholder DIN EN 16034 og DIN EN 13241; er blevet testet for brandbeskyttende egenskaber af et officielt testcenter i overensstemmelse med DIN EN 1634-1



Overholder DIN EN 16034 og DIN EN 13241; er blevet testet for brandbeskyttende egenskaber af et officielt testcenter i overensstemmelse med DIN EN 1634-1



Overholder DIN EN 16034 og DIN EN 13241; er blevet testet for brandbeskyttende egenskaber af et officielt testcenter i overensstemmelse med DIN EN 1634-1

Versioner

EI2 30

-

EI2 60

-

EI2 90

-

EI2 120

-

RøgbeskyttelseSa (fuld fløj)*


- Op til 8.500 x 6.000 mm (maks. 46,5 m²) - I Tyskland (op til 8.500 x 6.000 mm) (maks. 46,5 m²)


° Op til 8.500 x 6.000 mm (maks. 46,5 m²) - I Tyskland (op til 8.500 x 6.000 mm) (maks. 46,5 m²)


Op til 8. 500 x 6.000 mm (maks. 46,5 m²) - I Tyskland (op til 8.500 x 6.000 mm) (maks. 46,5 m²)


Op til 8. 500 x 6.000 mm (maks. 46,5 m²) - I Tyskland (op til 8.500 x 6.000 mm) (maks. 46,5 m²)

Røgbeskyttelse S200 (fuld fløj)*

- Op til maks. 30,4 m2

° Op til maks. 30,4m2

° Op til maks. 30,4m2

° Op til maks. 30,4m2

Med dørlukningsbremse (radial dæmper)

-

-

-

-

Også med hold-åben-system

°

°

°

°

beskrivelse

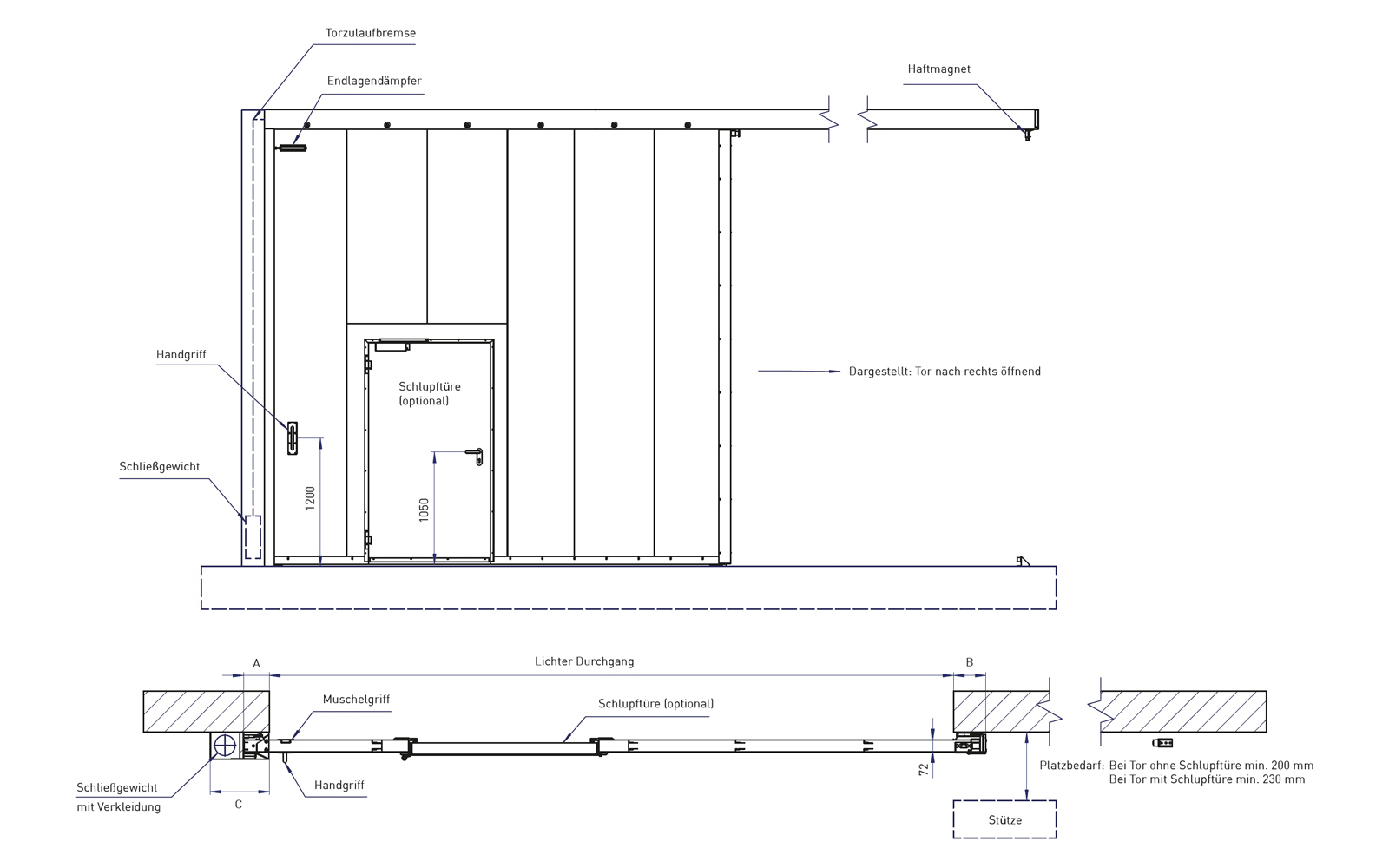

Godkendte dimensioner


Fri åbning fra overkant af færdigt gulv 1.000 x 2.000 mm til 8.500 x 6.000 mm (maks. 50 m2)


Fri åbning fra overkant af færdigt gulv 1.000 x 2.000 mm til 8.500 x 6.000 mm (maks. 50m2)


Fri åbning fra overkant af færdigt gulv 1.000 x 2.000 mm til 8.500 x 6.000 mm (maks. 50m2)


Fri åbning fra overkant af færdigt gulv 1.000 x 2.000 mm til 8.500 x 6.000 mm (maks. 50m2)

Dørblad: tykkelse ca. 72 mm, metalplade 0,75 mm, elementvægt ca. 54 kg/m2

-

-

-

-

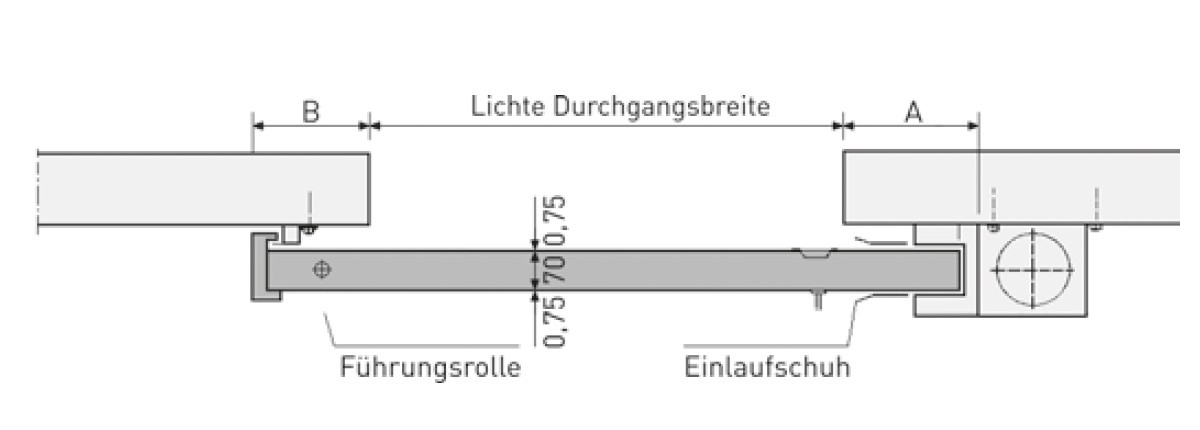

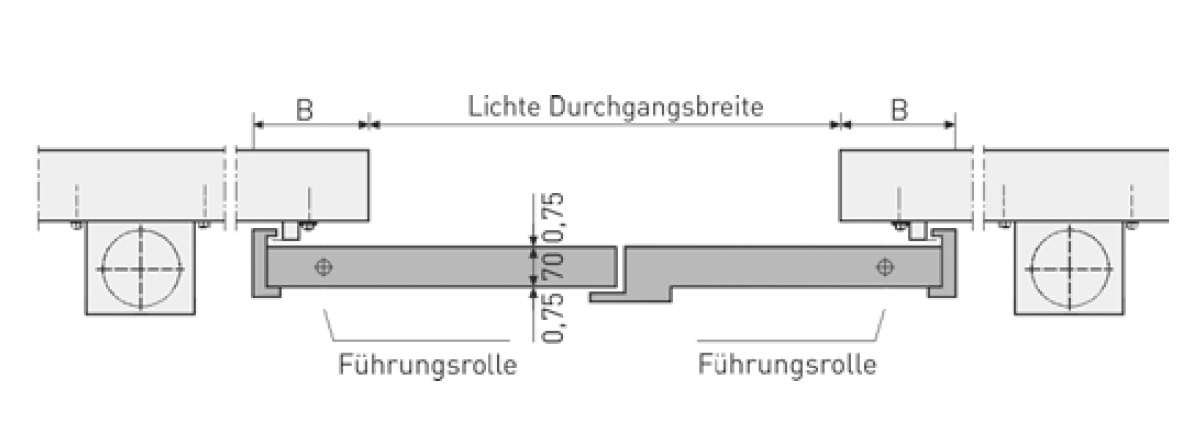

Nødvendig overlapning af den frie passageåbning med dørblad

På siderne hver


≥ 0 150 ved dørindgangen 1) ≥ 195 i parkeringsområdet 1)


≥ 150 ved dørindgangen 1) ≥ 195 i lagerområdet1 )


≥ 150 ved dørindgangen 1) ≥ 195 i parkeringsområdet1)


≥ 150 ved døråbningen 1) ≥ 195 i parkeringsområdet1 )

Ved overliggeren

≥ 120 1)

≥ 120 1)

≥ 120 1)

≥ 120 1)

Til planforsænket loftsmontering

≥ 120 1)

≥ 120 1)

≥ 120 1)

≥ 120 1)

Parkeringsområde for åben dør (med frontvægt)

LD + 495 1)

LD + 495 1)

LD + 495 1)

LD + 495 1)

Nødvendig overliggerhøjde

Normal vægmontering med overligger

≥ 250 1)

≥ 250 1)

≥ 250 1)

≥ 250 1)

Flush ceiling installation (overligger til stede)

≥ 150 1)

≥ 150 1)

≥ 150 1)

≥ 150 1)

Flush-loftmontering med overliggerdæksel

≥ 150 1)

≥ 150 1)

≥ 150 1)

≥ 150 1)


Beklædt stålsøjle (i henhold til statiske beregninger)

≥ 250 1)

≥ 250 1)

≥ 250 1)

≥ 250 1)

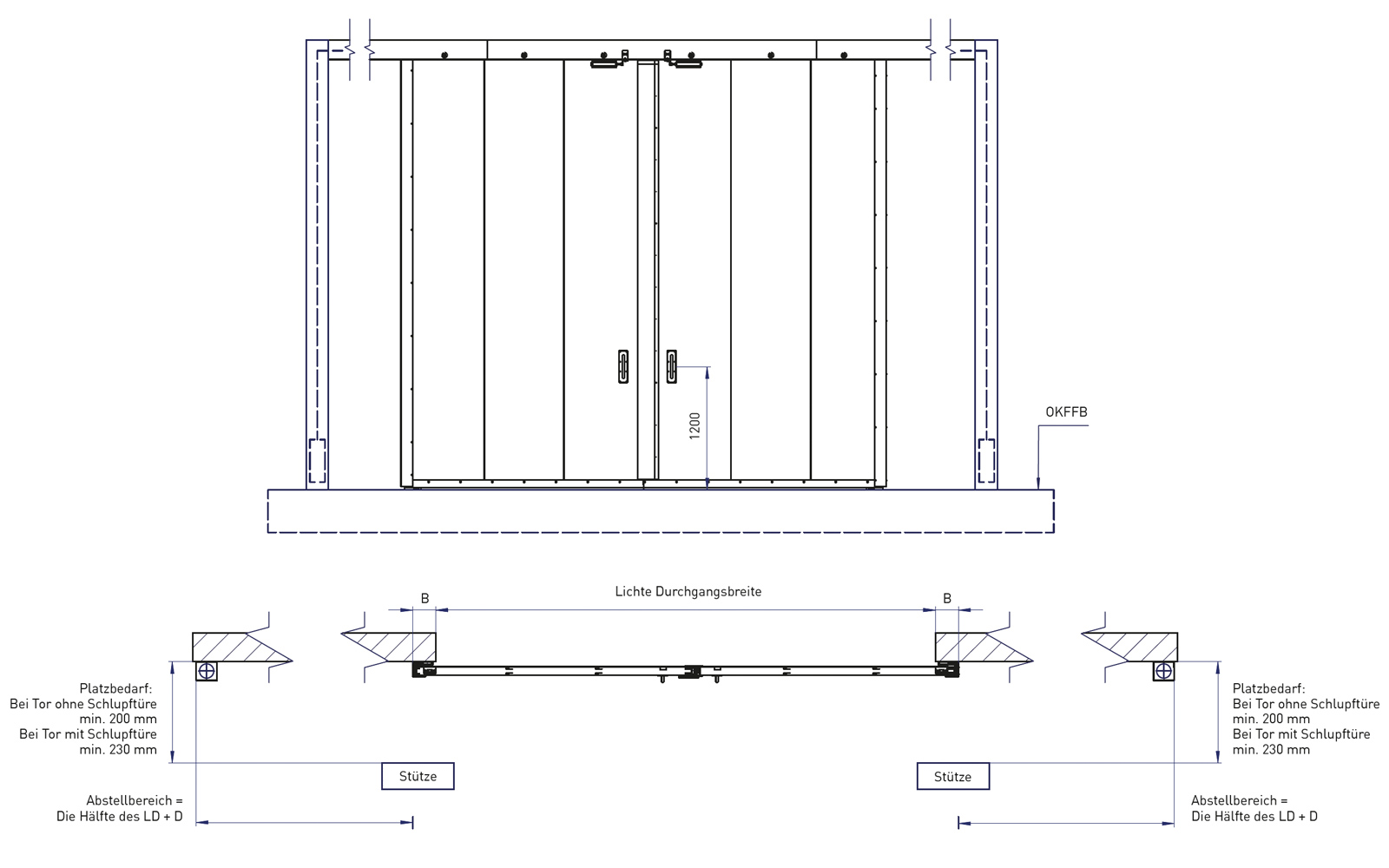

Nødvendig afstand til brandvæggen for understøtninger i lagerområdet

Uden gangdør

≥ 200

≥ 200

≥ 200

≥ 200

Med gangdør

≥ 230

≥ 230

≥ 230

≥ 230







Tærskel til åbnings- og parkeringsområdet


Kun påkrævet for røgtætte døre S200: Forsænket:





Tærskel forsænket i gulvet udelukkende på stedet før dørmontering, efter samråd med Novoferm Overflademonteret: Planhedstolerance for færdigt gulv med overflademonteret tærskel i åbnings- og parkeringsområdet i overensstemmelse med DIN 18202, tabel 3, linje 4 Valgfrit:


Udeladelse af tærsklen for jævne, glatte gulve uden samlinger i åbnings- og opbevaringsområdet (maks. tolerance 5 mm over hele åbningsområdet)


Kun påkrævet for røgtætte døre S200: Forsænket:





Tærskel forsænket i gulvet udelukkende på stedet før dørmontering, efter samråd med Novoferm Overflademonteret: Planhedstolerance for færdigt gulv med overflademonteret tærskel i åbnings- og parkeringsområdet i overensstemmelse med DIN 18202, tabel 3, linje 4 Valgfrit:


Udeladelse af tærsklen for jævne, glatte gulve uden samlinger i åbnings- og opbevaringsområdet (maks. tolerance 5 mm over hele åbningsområdet)


Kun påkrævet for røgtætte døre S200: Forsænket:





Tærskel forsænket i gulvet udelukkende på stedet før dørmontering, efter samråd med Novoferm Overflademonteret: Planhedstolerance for færdigt gulv med overflademonteret tærskel i åbnings- og parkeringsområdet i overensstemmelse med DIN 18202, tabel 3, linje 4 Valgfrit:


Udeladelse af tærsklen for jævne, glatte gulve uden samlinger i åbnings- og opbevaringsområdet (maks. tolerance 5 mm over hele åbningsområdet)


Kun påkrævet for røgtætte døre S200: Forsænket:





Tærskel forsænket i gulvet udelukkende på stedet før dørmontering, efter samråd med Novoferm Overflademonteret: Planhedstolerance for færdigt gulv med overflademonteret tærskel i åbnings- og parkeringsområdet i overensstemmelse med DIN 18202, tabel 3, linje 4 Valgfrit:


Udeladelse af tærsklen for plane, glatte gulve uden fuger i åbnings- og opbevaringsområdet (maks. tolerance 5 mm over hele åbningsområdet)

Yderligere tjenester

Gangdør Sa inklusive dørlukker

° Op til maks. 46,5 m²

° Op til maks. 46,5 m²

° Op til maks. 46,5 m²° Op til maks. 46,5 m²

Op til maks. 46,5 m²° Op til maks. 46,5 m²° Op til maks. 46,5 m²° Op til maks. 46,5 m²

S200 gangdør inklusive dørlukker

° Op til maks. 23,4 m²

° Op til maks. 23,4 m²

Op til maks. 23,4 m²° Op til maks. 23,4 m²

Op til maks. 23,4 m²° Op til maks. 23,4 m²° Op til maks. 23,4 m²° Op til maks. 23,4 m²

Gangdør i lysning

Op til maks. 23,4 m²° Op til maks. 23,4 m²

Op til maks. 23,4 m²° Op til maks. 23,4 m²

Op til maks. 23,4 m²° Op til maks. 23,4 m²

-

Lås med kroglås

°

°

°

°

Stump indløbspanel på siden

°

°

°

°

Stump loftsmontering

°

°

°

°

Elektrisk åbningshjælp

°

°

°

°

Ruder

-

-

-

-

Frihjulsfunktion

-

-

-

-

Lofts-/nicheklapper

-

-

-

-

Lister til sikkerhedsbremser

-

-

-

-

LD = Frihøjdemål OKF = Overkant af færdigt gulv - = Som standard ° = Som ekstraudstyr - = Ikke tilgængelig i øjeblikket Alle mål i mm.

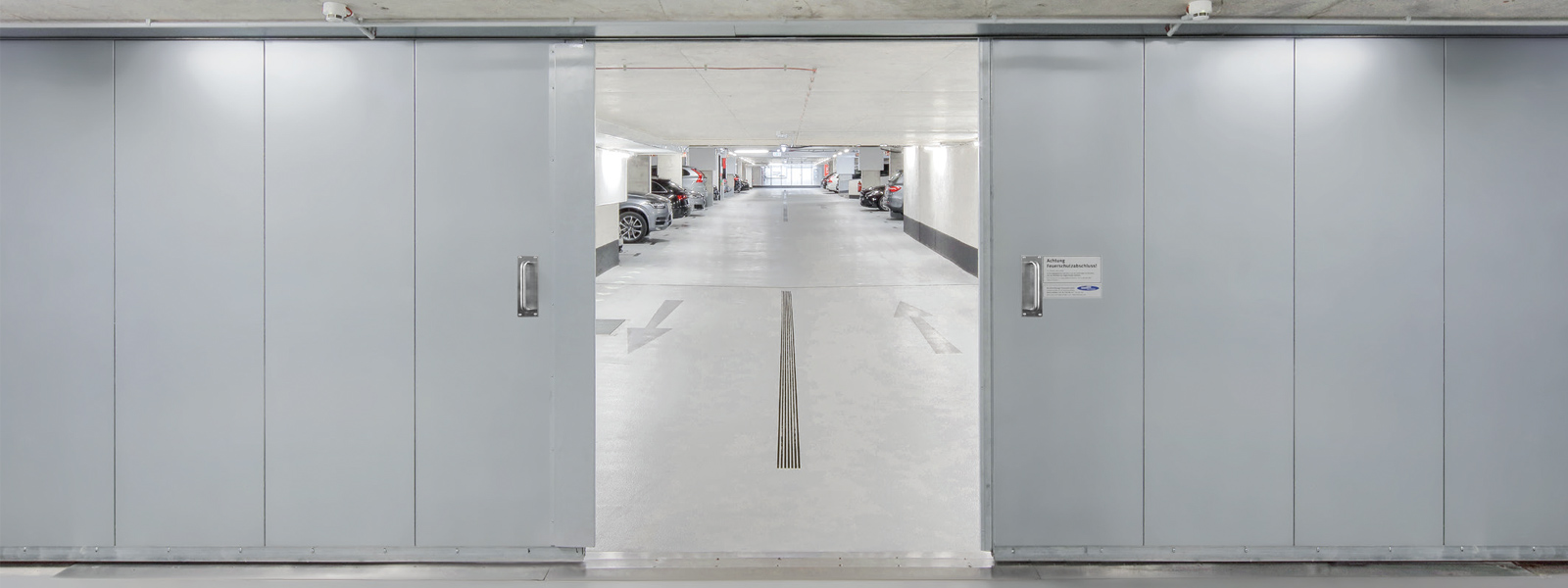

SAMMENLIGNING SKYDELÅGER 2-FLØJEDE

OVERSIGT BRAND- OG RØGBESKYTTELSE SKYDEDØRE 2-FLØJEDE

Karakteristisk

EI2 30

EI2 60

EI2 90

EI2 120

Massiv fløj i elementkonstruktion

-

-

-

-

Galvaniseret dørblad og kantprofiler

-

-

-

-

Klassificering (godkendelse)



Overholder DIN EN 16034 og DIN EN 13241; er blevet testet for brandbeskyttende egenskaber af et officielt testcenter i overensstemmelse med DIN EN 1634-1



Overholder DIN EN 16034 og DIN EN 13241; er blevet testet for brandbeskyttende egenskaber af et officielt testcenter i overensstemmelse med DIN EN 1634-1



Overholder DIN EN 16034 og DIN EN 13241; er blevet testet for brandbeskyttende egenskaber af et officielt testcenter i overensstemmelse med DIN EN 1634-1



Overholder DIN EN 16034 og DIN EN 13241; er blevet testet for brandbeskyttende egenskaber af et officielt testcenter i overensstemmelse med DIN EN 1634-1

Versioner
EI2 30

-

EI2 60

-

EI2 90

-

EI2 120

-

RøgbeskyttelseSa (fuld fløj)*


- Op til 8.500 x 6.000 mm (maks. 46,5 m²) - I Tyskland (op til 8.500 x 6.000 mm) (maks. 46,5 m²)


° Op til 8.500 x 6.000 mm (maks. 46,5 m²) - I Tyskland (op til 8.500 x 6.000 mm) (maks. 46,5 m²)


Op til 8. 500 x 6.000 mm (maks. 46,5 m²) - I Tyskland (op til 8.500 x 6.000 mm) (maks. 46,5 m²)


Op til 8. 500 x 6.000 mm (maks. 46,5 m²) - I Tyskland (op til 8.500 x 6.000 mm) (maks. 46,5 m²)

Røgbeskyttelse S200 (fuld fløj)*

- Op til maks. 28,3 m2

° Op til maks. 28,3m2

° Op til maks. 28,3m2

° Op til maks. 28,3m2

Med dørlukningsbremse (radial dæmper)

-

-

-

-

Også med hold-åben-system

°

°

°

°

beskrivelse
Godkendte dimensioner


Fri åbning fra øverste kant af færdigt gulv 1.000 x 2.000 mm til 8.500 x 6.000 mm (maks. 50 m2)


Fri åbning fra overkant af færdigt gulv 2.000 x 2.000 mm til 8.500 x 6.000 mm (maks. 50m2)


Fri åbning fra overkant af færdigt gulv 2.000 x 2.000 mm til 8.500 x 6.000 mm (maks. 50m2)


Fri åbning fra overkant af færdigt gulv 2.000 x 2.000 mm til 8.500 x 6.000 mm (maks. 50m2)

Dørblad: tykkelse ca. 72 mm, metalplade 0,75 mm, elementvægt ca. 54 kg/m2

-

-

-

-



Nødvendig overlapning af den frie passageåbning med dørblad
På hver side

≥ 195 i opbevaringsområdet 1)

≥ 195 i opbevaringsområde 1)

≥ 195 i opbevaringsområde 1)

≥ 195 i parkeringsområdet 1)

Ved overliggeren

≥ 120 1)

≥ 120 1)

≥ 120 1)

≥ 120 1)

Til planforsænket loftsmontering

≥ 120 1)

≥ 120 1)

≥ 120 1)

≥ 120 1)

Parkeringsområde for åben dør

Halvdelen af LD +600 1) for hver fløj

Halvdelen af LD +600 1) for hver fløj

Halvdelen af LD +600 for hver fløj 1)

Halvdelen af LD +600 1) pr. fløj

Nødvendig overliggerhøjdeNormal vægmontering med overligger

≥ 250 1)

≥ 250 1)

≥ 250 1)

≥ 250 1)

Flush ceiling installation (overligger til stede)

≥ 150 1)

≥ 150 1)

≥ 150 1)

≥ 150 1)

Flush-loftmontering med overliggerdæksel

≥ 150 1)

≥ 150 1)

≥ 150 1)

≥ 150 1)


Beklædt stålsøjle (i henhold til statiske beregninger)

≥ 250 1)

≥ 250 1)

≥ 250 1)

≥ 250 1)


Nødvendig afstand til brandvæggen for understøtninger i lagerområdet
Uden gangdør

≥ 200

≥ 200

≥ 200

≥ 200

Med gangdør

≥ 230

≥ 230

≥ 230

≥ 230







Tærskel til åbnings- og parkeringsområdet


Kun påkrævet for røgtætte døre S200:Forsænket:





Tærskel forsænket i gulvet udelukkende på stedet før dørmontering, efter samråd med NovofermOverflademonteret: Planhedstolerance for færdigt gulv med overflademonteret tærskel i åbnings- og parkeringsområdet i overensstemmelse med DIN 18202, tabel 3, linje 4Valgfrit:


Udeladelse af tærsklen for jævne, glatte gulve uden samlinger i åbnings- og opbevaringsområdet (maks. tolerance 5 mm over hele åbningsområdet)


Kun påkrævet for røgtætte døre S200: Forsænket:





Tærskel forsænket i gulvet udelukkende på stedet før dørmontering, efter samråd med Novoferm Overflademonteret: Planhedstolerance for færdigt gulv med overflademonteret tærskel i åbnings- og parkeringsområdet i overensstemmelse med DIN 18202, tabel 3, linje 4 Valgfrit:


Udeladelse af tærsklen for jævne, glatte gulve uden samlinger i åbnings- og opbevaringsområdet (maks. tolerance 5 mm over hele åbningsområdet)


Kun påkrævet for røgtætte døre S200: Forsænket:





Tærskel forsænket i gulvet udelukkende på stedet før dørmontering, efter samråd med Novoferm Overflademonteret: Planhedstolerance for færdigt gulv med overflademonteret tærskel i åbnings- og parkeringsområdet i overensstemmelse med DIN 18202, tabel 3, linje 4 Valgfrit:


Udeladelse af tærsklen for jævne, glatte gulve uden samlinger i åbnings- og opbevaringsområdet (maks. tolerance 5 mm over hele åbningsområdet)


Kun påkrævet for røgtætte døre S200: Forsænket:





Tærskel forsænket i gulvet udelukkende på stedet før dørmontering, efter samråd med Novoferm Overflademonteret: Planhedstolerance for færdigt gulv med overflademonteret tærskel i åbnings- og parkeringsområdet i overensstemmelse med DIN 18202, tabel 3, linje 4 Valgfrit:


Udeladelse af tærsklen for plane, glatte gulve uden fuger i åbnings- og opbevaringsområdet (maks. tolerance 5 mm over hele åbningsområdet)

Yderligere tjenester
GangdørSa / S200 inklusive dørlukker

S200: Op til maks. 23,9 m²

Sa: Op til maks. 46,5 m²

° S200: Op til maks. 23,9m2

Sa: Op til maks. 46,5m2

° S200: Op til maks. 23,9m2

° Sa: Op til maks. 46,5m2

° S200: Op til maks. 23,9m2

° Sa: Op til maks. 46,5m2

Gangdør i lysning

°

°

°

-

Lås med kroglås

°

°

°

°

Stump loftsmontering

°

°

°

°

Elektrisk åbningshjælp

På forespørgsel

På forespørgsel

På forespørgsel

På forespørgsel

Ruder

-

-

-

-

Frihjulsfunktion

-

-

-

-

Lofts-/nicheklapper

-

-

-

-

LD = Frit passagemål OKF = Øverste kant af færdigt gulv- = Som standard ° = Som ekstraudstyr - = Ikke tilgængelig i øjeblikket Alle mål i mm.
Højdepunkter

Højdepunkter

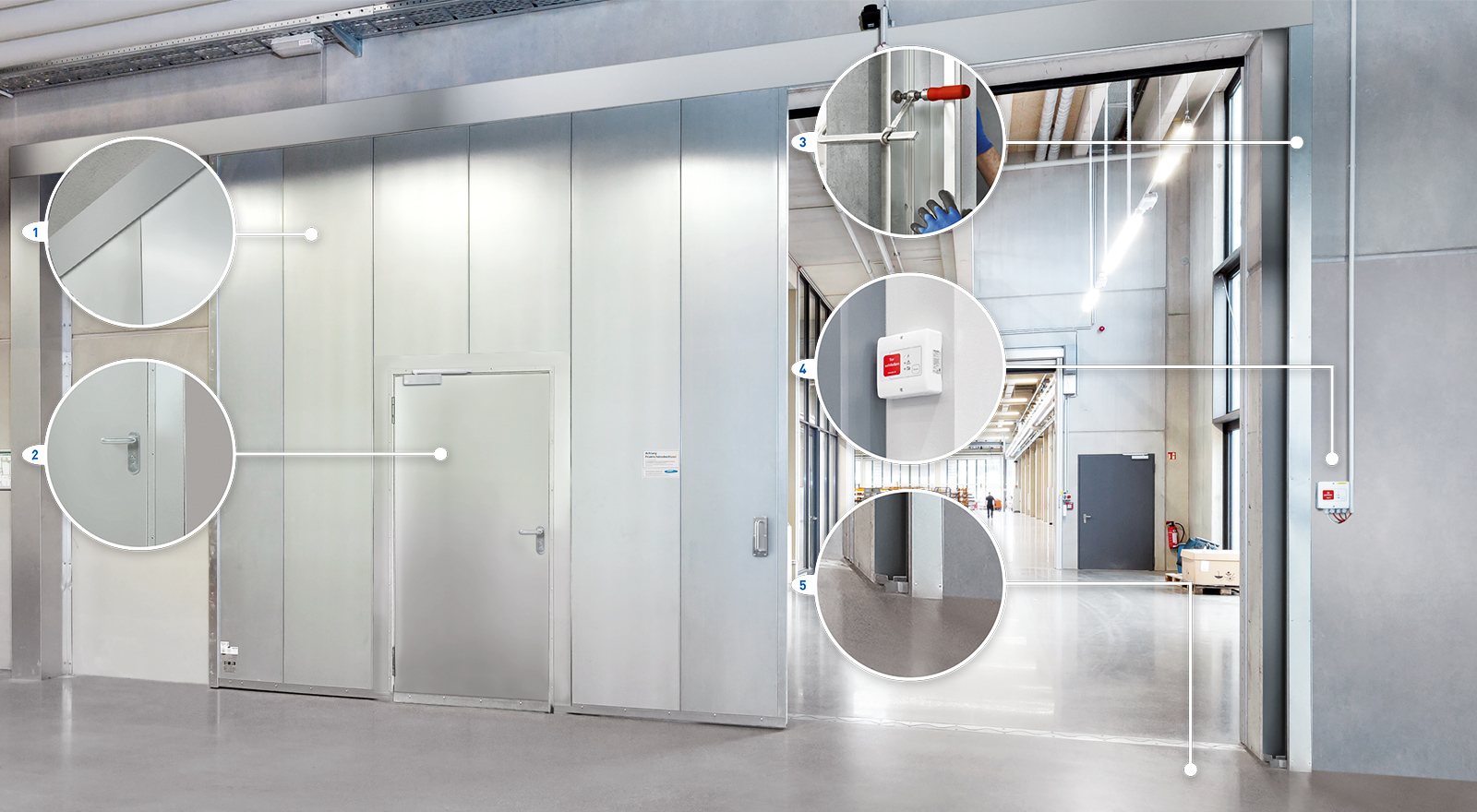

DET OPTIMALE SYSTEM TIL ALLE BRANDSIKRINGSOPGAVER


JÆVN OPTIK SELV TIL STORE DØRE De plane flader1 og den usynlige panelforbindelse på forsiden sikrer et ensartet, attraktivt udseende. Paneleringen af skinnerne og modvægtskassen sikrer også et særligt jævnt udseende.


Flotte gangdøre Gangdøre2 giver let passage, når døren er lukket, og er stort set tærskelfrie uden en bundstopprofil. Det sikrer, at der ikke er risiko for at snuble, når man går igennem. Med deres smalle rammer ser de diskrete og elegante ud.

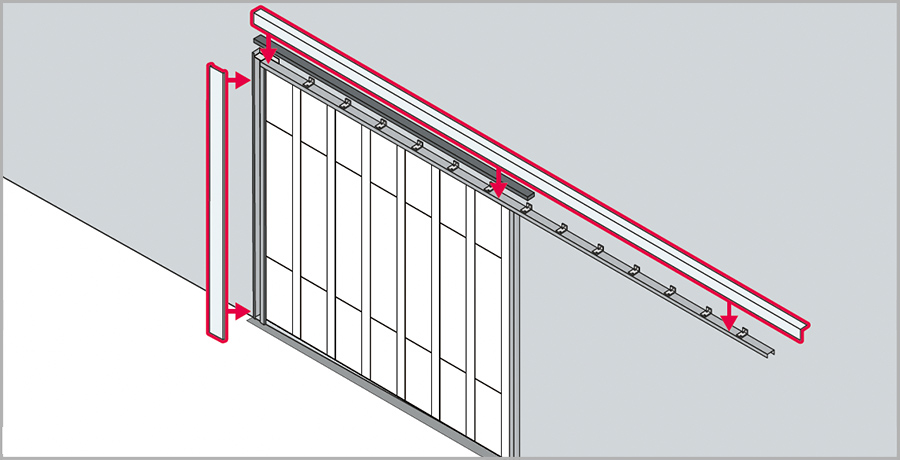

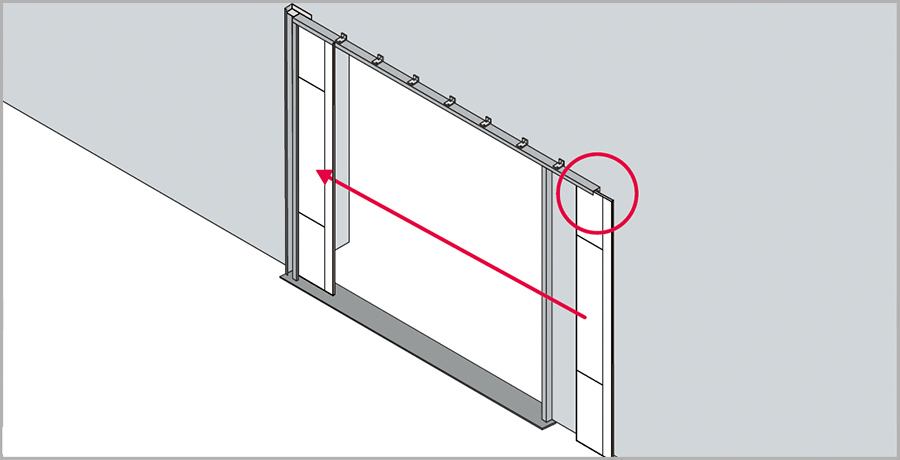

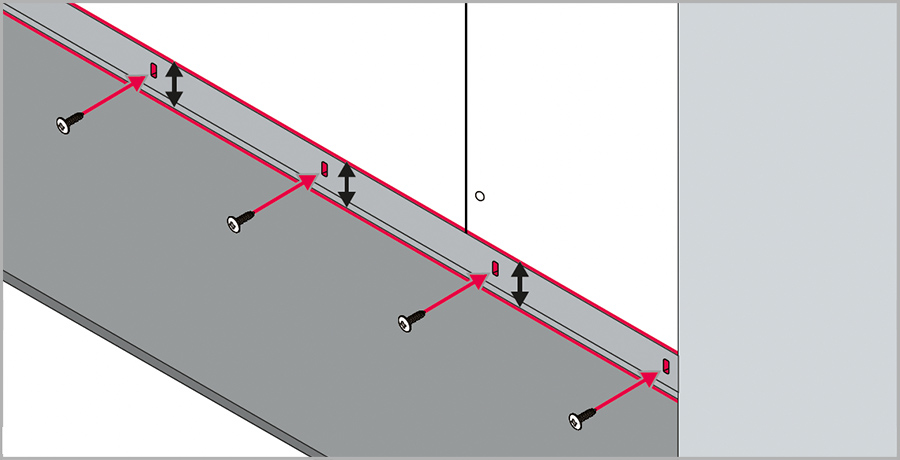

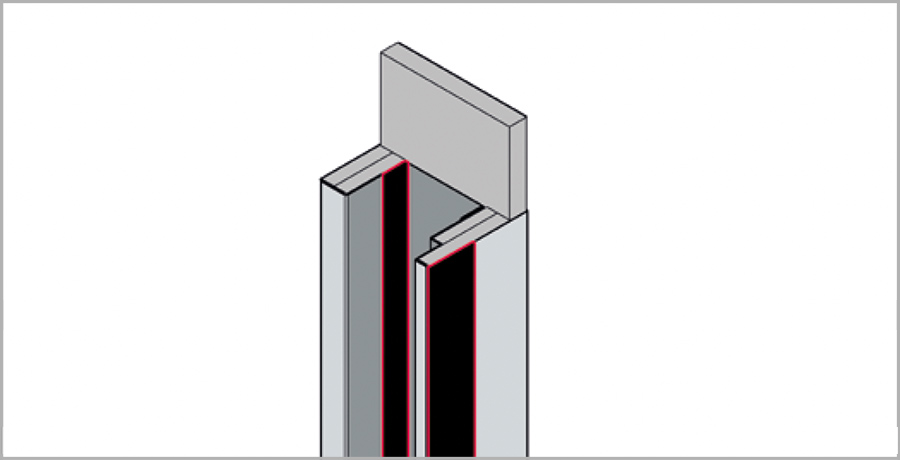

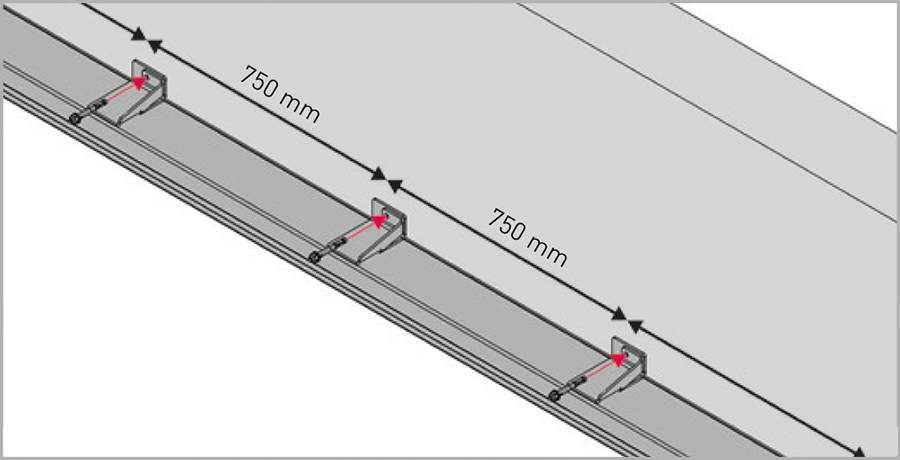

NEMME AT MONTERE OG BRUGE Novoferm brandskydeporte3 er kendetegnet ved mange fordele. De er velegnede til både normal overligger- og loftsinstallation. I brugsfasen imponerer disse døre med deres fremragende løbeegenskaber. Skydebranddøre installeres ofte i store dimensioner. Takket være det transport- og monteringsvenlige elementdesign kan selv store dørdimensioner nemt realiseres.


ENDØR, SOM DU HAR BRUG FOR, Skræddersy din enkelt- eller dobbeltfløjede brandskydedør, så den passer til din ejendom. Vores mange udstyrsvarianter gør det muligt. Ønsker du, at dørene skal være åbne det meste af tiden?

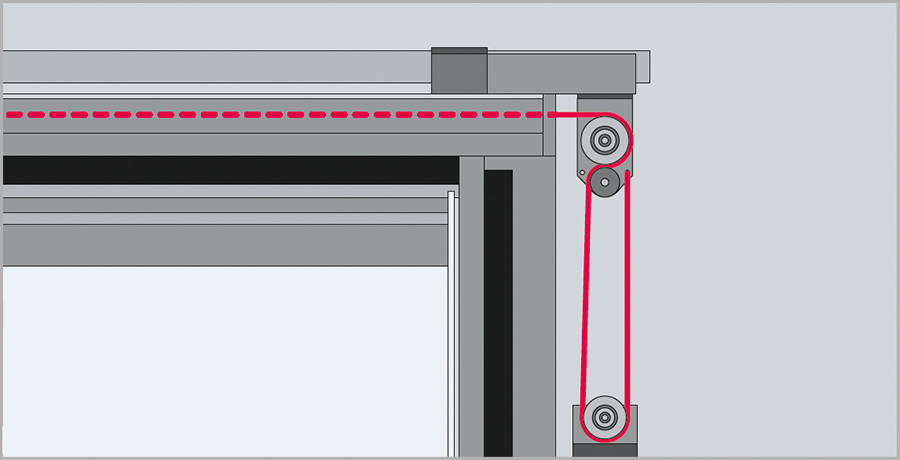

Intet problem, hold-åben-systemet 4 med udløseranordning sikrer, at dørene lukker pålideligt i tilfælde af brand. Yderligere optiske og akustiske signalanordninger, der er inkluderet som standard, giver ekstra sikkerhed for døre med hold-åben-systemer.


LYDLØS BRANDBESKYTTELSE Novoferm udvikler hele tiden kombineret røg- og brandbeskyttelse. Det betyder, at tærskler kan undværes i hele dørens åbnings- og parkeringsområde5 , hvis gulvforholdene er egnede.

HØJDEPUNKTER NOVOSLIDE-INDUSTRIEN

AVANCERET BRANDBESKYTTELSE EI2 120


Brandskydedøre adskiller forskellige brandsektioner i bygninger. NovoSlide Industry-brandskydeporten opfylder denne opgave særligt godt takket være den nemme installation og de fremragende brandbeskyttende egenskaber.

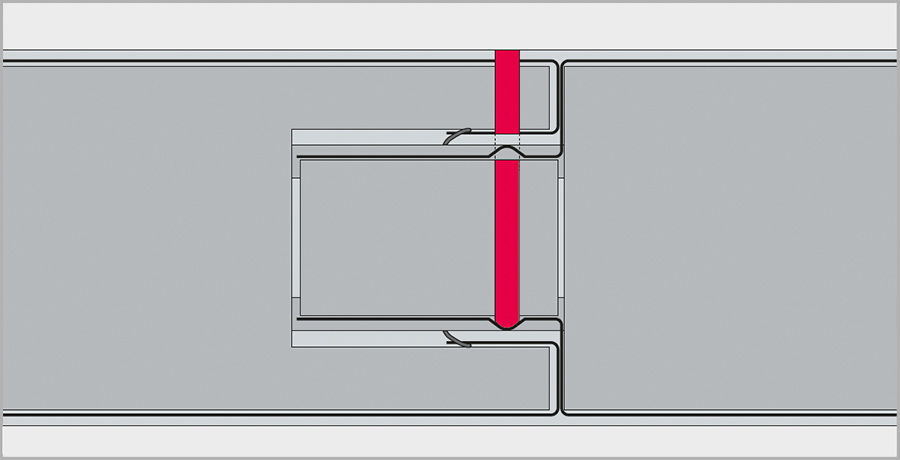

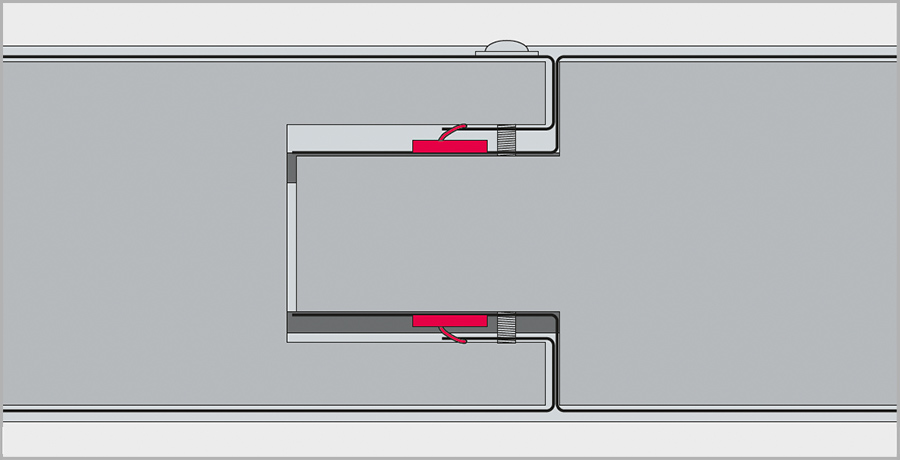

Da NovoSlide Industry brandskydeporte består af individuelle komponenter, der så vidt muligt er formonteret på fabrikken, er installationen enkel og kan gennemføres hurtigt. Især er det tidsbesparende at stille de enkelte paneler op i skinnen, da hvert panel er udstyret med en separat rulle.

NovoSlide Industry viser sig også at være meget brandsikker med hensyn til de opnåelige brandbeskyttelsesklasser, da døren endda er testet op til brandbeskyttelsesklasse EI2 120. Efter 120 minutter er temperaturen i brandtestovnen langt over 1.000 °C. Ved disse temperaturer udsættes ikke kun døren, men også murværket i testvæggen for den højeste grad af stress. Selv under disse forhold må skydedøren stort set ikke udvise nogen deformation i brandtesten og skal overholde ekstremt strenge specifikationer med hensyn til rumlukning og varmeisolering.

Europæisk standard

Europæisk standard

Brandhæmmende skydedøre som brandhæmmende lukninger er omfattet af de europæiske produktstandarder EN 16034 (Døre, porte og vinduer - Produktstandard, ydeevneegenskaber - Brand- og/eller røgkontrolegenskaber) og EN 13241 (Porte - Produktstandard, ydeevneegenskaber). Disse brandhæmmende lukninger er klassificeret i overensstemmelse med EN 13501-2 (Klassificering af byggevarer og bygningsdele med hensyn til deres reaktion på brand - Del 2: Klassificering ved hjælp af resultaterne af brandmodstandsprøvninger). Den nye Novoferm NovoSlide Industry brandhæmmende skydedør er specielt udviklet til at opfylde disse krævende europæiske produktstandarder.

I henhold til byggevareforordningen, som regulerer markedsføringen af byggevarer i Tyskland og EU, skal byggevarer, der er omfattet af en europæisk produktstandard, forsynes med et CE-mærke og en ydeevnedeklaration (DOP).

Dette er tilfældet for brandskydedøre efter afslutningen af sameksistensfasen for nationale og europæiske regler. Døre, der er mærket på denne måde, kan bruges i alle EU's medlemslande (CEN).

Ud over de europæiske standarder skal de respektive nationale byggelovskrav altid overholdes, hvilket fortsat vil være de enkelte landes ansvar og ikke vil blive harmoniseret på europæisk plan.

I Tyskland definerer f.eks. den administrative modelforordning "Technische Baubestimmungen" (MVV-TB) i det væsentlige disse byggelovskrav til brand- og røgbeskyttelsesdøre.

Ud over brandbeskyttelsesklasserne EI2 30 og EI2 90 kræver MVV-TB også ydeevneegenskaberne for tæt lukning (Sa) og holdbarheden af selvlukning (C2).

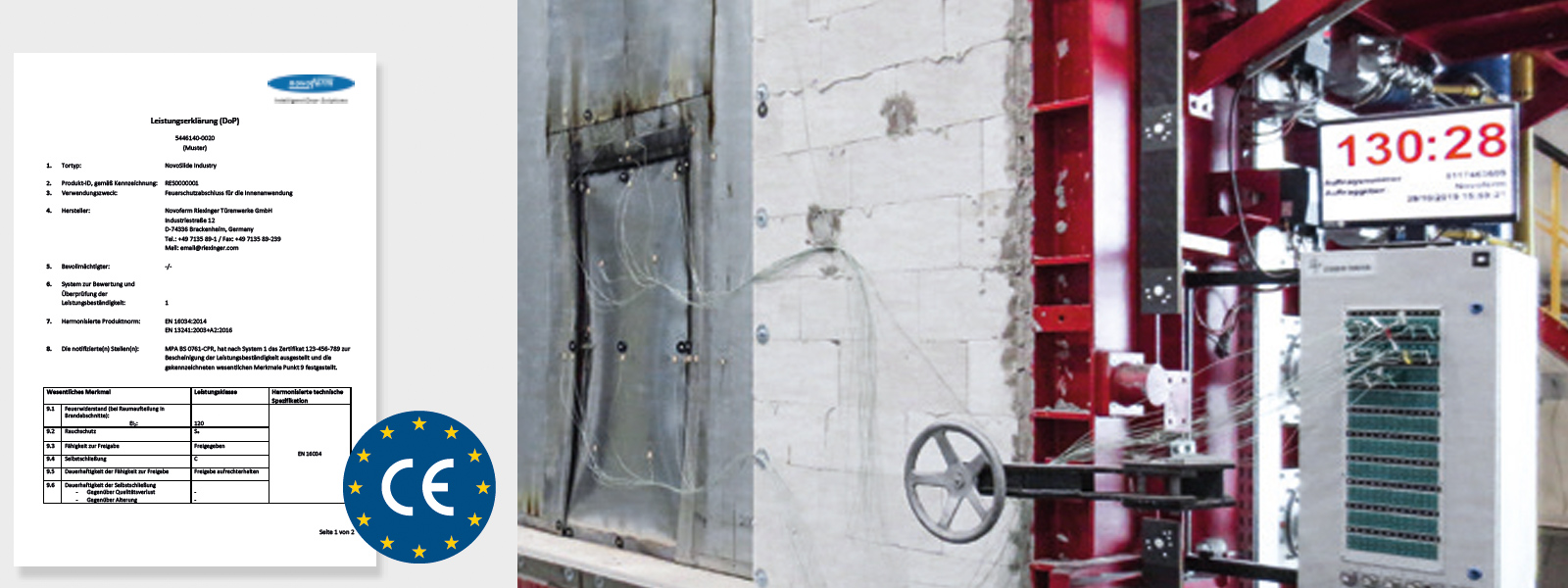

Ydeevnedeklaration (DOP) / brandtest: udsigt til døren efter 130 minutter

Detaljer skydeporte

Detaljer skydeporte

TEKNISK BESKRIVELSE

Høj funktionalitet, attraktivt design og innovative detaljer kendetegner de brand- og røgbeskyttende skydedørssystemer fra Novoferm. De er velegnede til mange strukturelle situationer og passer harmonisk ind i forskellige arkitektoniske koncepter i industri- og erhvervsbygninger.


CERTIFICERING (GODKENDELSE) Hvert design er i overensstemmelse med DIN EN 16034 og DIN EN 13241 og er blevet testet for sine brandbeskyttende egenskaber af et officielt testcenter i overensstemmelse med DIN EN 1634. Alle døre er certificeret med tilsvarende udholdenhedstest (testet holdbarhed af selvlukning i overensstemmelse med EN 12605 med 50.000 cyklusser (klasse C3)). Valgfrit også med røgbeskyttelsesklassificeringSa (tætlukkende - med 3-sidet tætningssystem) eller S200 (røgtæt - med 4-sidet omløbende tætningssystem).

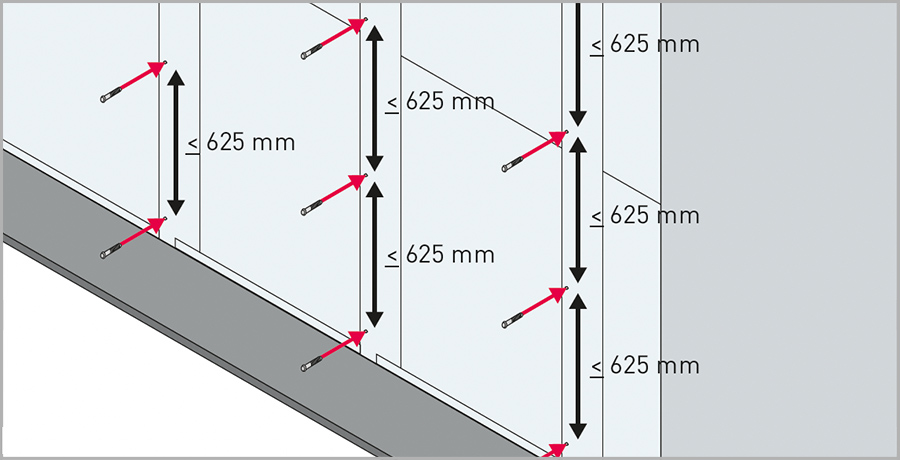

MONTERING Væggen, som brandlukningen skal monteres i, og dens fastgørelse skal opfylde kravene i klassificeringen (se beskrivelsen af de enkelte dørtyper). Gulvet i dørområdet skal være ubrændbart (byggematerialeklasse A1). Bemærk: Hvis skydedøre i lagerområdet er beklædt med paneler på stedet, er det nødvendigt med inspektionsåbninger til vedligeholdelsesarbejde.

OVERLIGGERDESIGNS

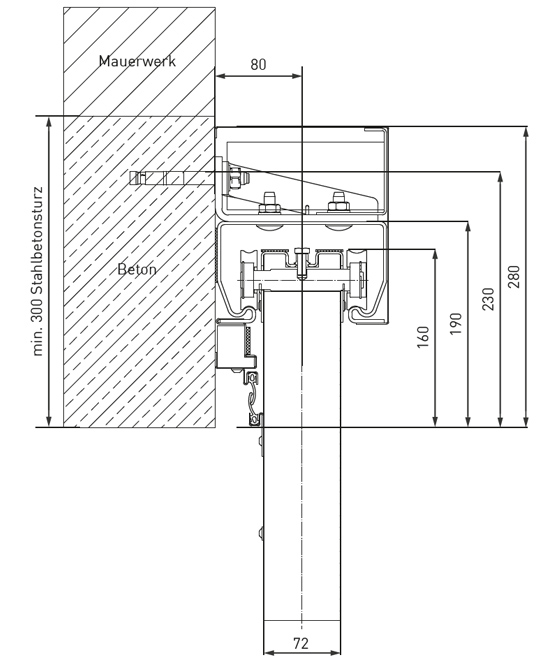

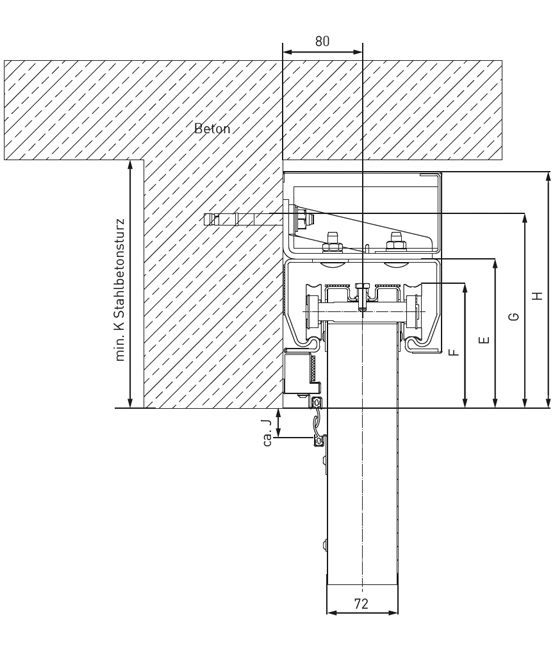

  • Standardversion normal overligger kræver en overliggerhøjde på ca. 250 mm

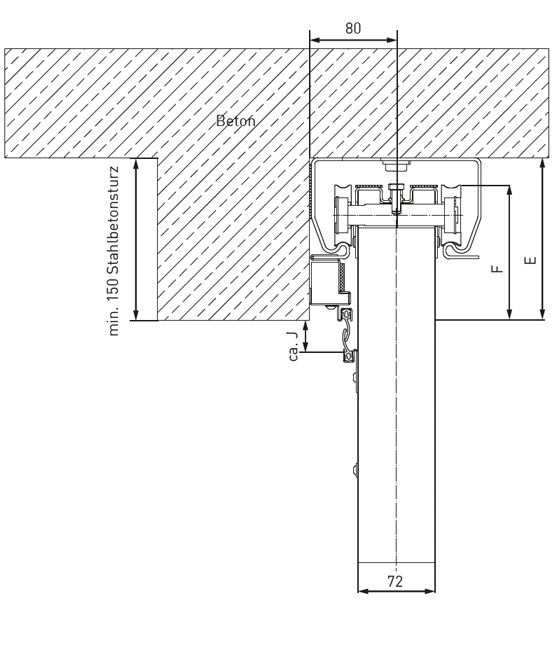

  • En overliggerhøjde på mindst 150 mm er tilstrækkelig til den særlige version med indbygget loft

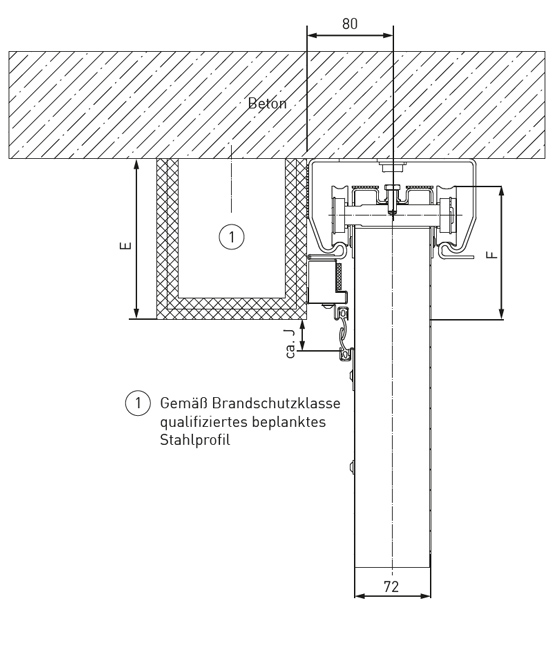

  • Ved indbygning i loft har overliggeren en højde på 150 mm. Vær også opmærksom på fastgørelsestyperne på side 20


DØRPLADE Fremstillet af galvaniseret, specielt maskinrettet metalplade, 0,75 mm tyk, med brandbeskyttende isolering. Dørbladet samles af individuelle, dørbladshøje elementer med en flad overflade på elementerne ved at lime metalpladen på brandsikringsisoleringen (leveres i individuelle paneler). Ingen højdesamling nødvendig, selv for høje døre på op til 6 meter.

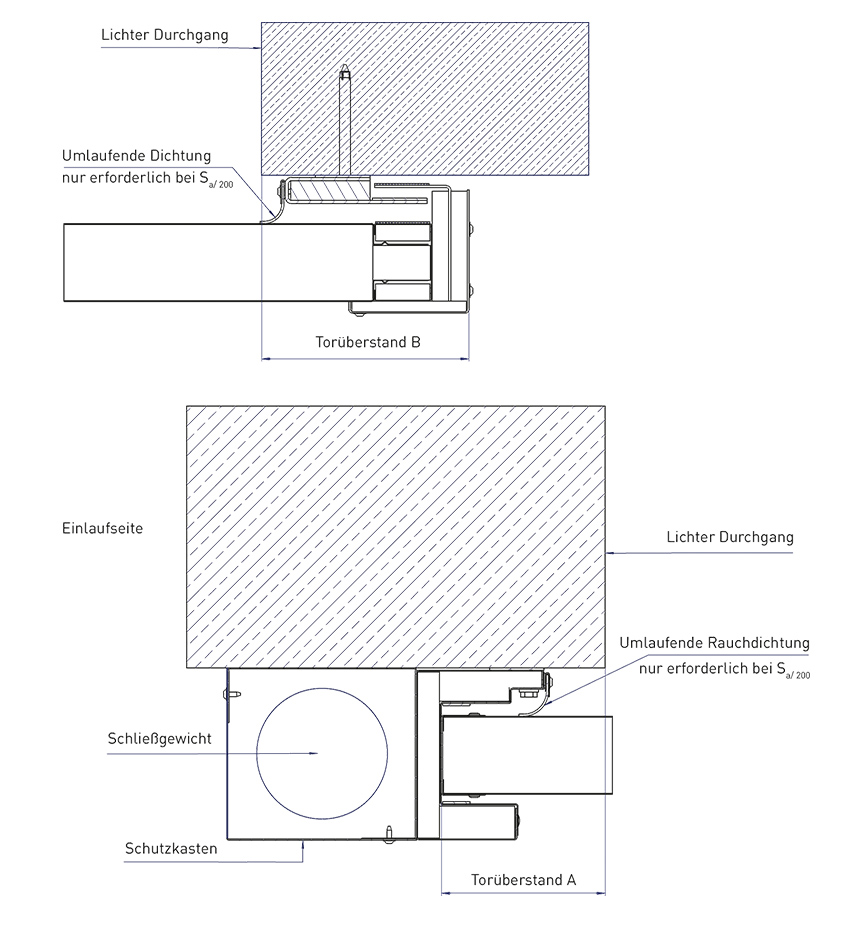

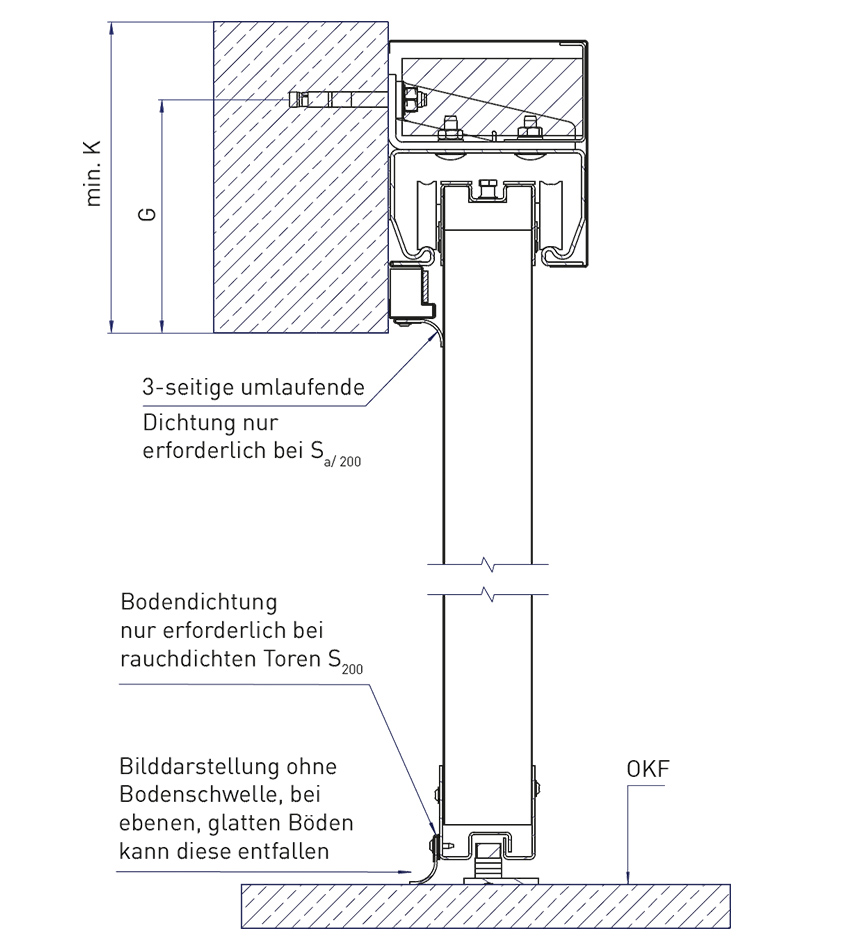

TÆTNING Tætningsprofiler på tre sider hele vejen rundt, påkrævet af bygningsreglementet i Tyskland. Ekstra tætningssystem mellem de enkelte paneler for at opnå minimumskravene til røgtæthedSa. Ingen sammenføjning af panelsamlingerne nødvendig. Kan også fås med 4-sidet omløbende røgbeskyttelsesforseglingssystem som S200.

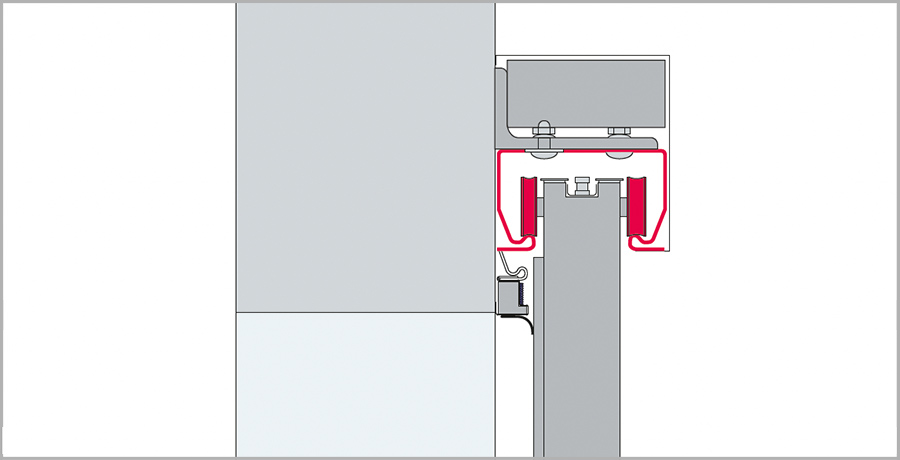

FITTING Lukket skinnesystem med et støtterullesystem pr. panel for nem dørbevægelse, lukket skinnesystem med individuelt monterede støttekonsolkonstruktioner, inklusive hydraulisk endedæmper, lukkevægt i den galvaniserede beklædningskasse, indvendig gulvføring samt hånd- og skalgreb i rustfrit stål som standard.


PORTLUKNINGSBREMSE (RADIALDÆMPER) Trinløs justering mellem 0,08 og 0,3 m/sek. for at regulere lukkehastigheden.

MULIGE VARIANTER / SPECIALUDSTYR


FAST DÆKNINGSSYSTEM - FAST DÆKNINGS- OG TRIGGERANORDNING Til døre, der skal forblive åbne for det meste af driftsmæssige årsager, bestående af: Branddetektorer i godkendt antal, hold-åben-magnet, hold-åben-systemets kontrolcenter med integreret trykknap (overflademonteret) type FSZ (drift med 230V/styrespænding 24V). I tilfælde af brand lukker døren automatisk via branddetektorerne, ellers ved at trykke på udløserknappen. Derudover udstyret med optisk-akustisk signalanordning, som er påkrævet i henhold til DIN EN 12604. Som ekstraudstyr kan døren også styres via brandalarmsystemet på stedet.


Bemærk: Efter installationen skal operatøren for egen regning arrangere en godkendelsestest af hold-åben-systemet og yderligere periodisk overvågning af en certificeret specialist (se typegodkendelse af hold-åben-systemet). Vi tilbyder gerne en tilsvarende vedligeholdelseskontrakt.


Gangdør og røgsikring gangdør GangdørEI2 30 til EI2 120, som standard med røgsikringSa (tætsluttende - 3-sidet tætningsprofil), røgsikring S200 (4-sidet omløbende tætningssystem), monteret i dørbladet mellem to elementer, som standard uden nedre tærskel, dørstørrelse 1.000 x 2.000 mm LD (frit passagemål). En gangdør uden tærskel må kun monteres fra en fri vægåbningsbredde på 2.500 mm og en højde på 2.250 mm. Beslag: 2 tredelte hængsler med kuglelejer, 1 dørlukker DIN EN 1154, 1 indstikslås DIN 18250 med udskiftning til profilcylinder, eventuelt med antipanikfunktion, fladt grebssæt i rustfrit stål med kort bagplade.
Alternativt også med gangdørsslutblik i lysningen EI2 30 til EI2 90.


ELEKTRISK ÅBNINGSHJÆLP Til åbning med specialstyring med separat 3-vejs trykknap i dødmandsbetjening (drift med 400 V). Derudover er styreenheden beskyttet med en røgdetektor i overensstemmelse med de nye krav. Lukning via udløserknappen til hold-åben-systemet eller en separat "Luk dør"-knap; åbning via en separat "Åbn dør"-knap (især for større døre, hvis manuel åbning kræver betydelig kraft). I tilfælde af brand holder døråbneren op med at fungere, og døren lukker automatisk på grund af lukkevægten. Bemærk: I tilfælde af døre med elektrisk åbningshjælp skal brugeren sørge for, at de nødvendige tests udføres af eksperter for egen regning (se retningslinjer for eldrevne døre).


DØRPLADENS OVERFLADE Galvaniseret som standard, inklusive dørbladets kantprofiler; valgfri coil-belægning af dørbladets paneler alene (småstensgrå, svarende til RAL 7032) eller med RAL-belægning efter eget valg, inklusive dørbladets kantprofiler, dæksler og beklædning.


LÅSLÅS Til sikring af den lukkede dør med fjederbelastet lås, der betjenes med nøgle, designet til profilcylindre. Fås også med boltkontakt.


TOPMONTERINGSPLADER Med overliggerafdækning (150 mm høj).

Et overblik over dine pluspoint

  • I brandbeskyttelsesklasserne EI 30, EI 60, EI 90 og EI 120
  • Betydelig forbedring af installationsvenligheden, især på grund af et nyt tætningssystem, tresidet omkreds som S(a) eller firesidet omkreds som S(200)-design
  • Fuld tilgængelighed af det dobbeltfløjede NSI-design, også med røgbeskyttelse S(a) / S(200) og op til brandbeskyttelsesklasse EI 120
  • Plug-in-kontrolcenter til hold-åben-system (type FSZ-Basis) som standard til døre med fabriksmonteret hold-åben-system



  • Lukkevægt eller holdemagnet fås også afbøjet til siden på bagsiden (f.eks. til døre med begrænset plads på stedet i parkeringsområdet)
  • Særligt hurtig og nem installation
  • Mange individuelle komponenter, der er formonteret på fabrikken, sparer tid på byggepladsen
  • Panelerne er nemme at stille op takket være en separat rulle til hvert panel
  • Panelforsegling på stedet med silikone er ikke nødvendig for S(a) og S(200), da forseglingen mellem panelsamlingerne allerede er sikret af tætninger, der er monteret på fabrikken.
  • Gangdøren åbner også ind i lysningen op til EI 90

Teknologi og detaljer

Hjælpemidler til planlægning

Hjælpemidler til planlægning

EI2 30/ EI2 60/ EI2 90/ EI2120 - 1-FLÜGELIGE BAUART

EI2 30/ EI2 60/ EI2 90/ EI2120 - 2-FLØJET BYGGEPLADS




LD = frit passagemål OKF = øverste kant af færdigt gulv Alle mål i mm

TEKNISKE DETALJER RØGBESKYTTELSE

FREMSPRINGETS HØJDE

E

F

G

H

K


Frihøjde fra til


Overliggerens bund - toppen af skinnen


Overliggerens bund - toppen af dørbladet


Midterste hul fra bunden af overliggeren


Overliggerens bund - toppen af panelet


Minimum overliggerhøjde

2.000 - 4.560

150

120

190

240

250

4.561 - 6.000 (6.560)

170

140

210

260

270

Alle dimensioner i mm.



NØDVENDIGE FREMSPRING


Fri breddefra til

A

B

1.000 - 4.870

150

195

4.871 - 6.870

170

215


6,871 - 8,500(8,870)

190

235


Maksimalt fremspring: 300 mm (med forreste kroglås max. 220 mm)



PLADSBEHOV BREDDE MED STANDARD UDHÆNG

Med vægt foran:

Med vægt bagpå:

C

D

C

D


Fri breddefra til

Indløbsside

Parkeringsområde

Indløbsside

Parkeringsområde

1.000 - 4.870

360

495

180

675

4.871 - 6.870

380

535

200

715


6,871 - 8,500(8,870)

400

575

220

755



Bemærkninger - Planlægningshjælpemidler

  • Overhold kravene til opbygning og klassificering af brandvægge i henhold til installationsvejledningen.
  • Ved murværk og gasbeton kræves der en betonoverligger i dørens åbningsområde. Ved porebeton kræves der også en betonoverligger i parkeringsområdet.
  • Beregn den nødvendige plads i siden til at parkere rammen, når skydeporten er åben (parkeringsområde), inklusive lukkevægten med kasse, hvis det er nødvendigt.
  • Sørg for tilstrækkelig afstand til eventuelle understøtninger, paneler eller andre konstruktioner i skydedørens parkeringsområde (for dørkonstruktion inklusive håndtag og i overliggerområdet for dørlukningsbremse eller elektrisk betjening, også for gangdør med dørlukker).
KONSTRUKTIONSTYPER OG ÅBNINGSTYPER

KONSTRUKTIONSTYPER OG ÅBNINGSTYPER

Typer


Type 1-blad


Type 2-fløjet

Åbningstyper

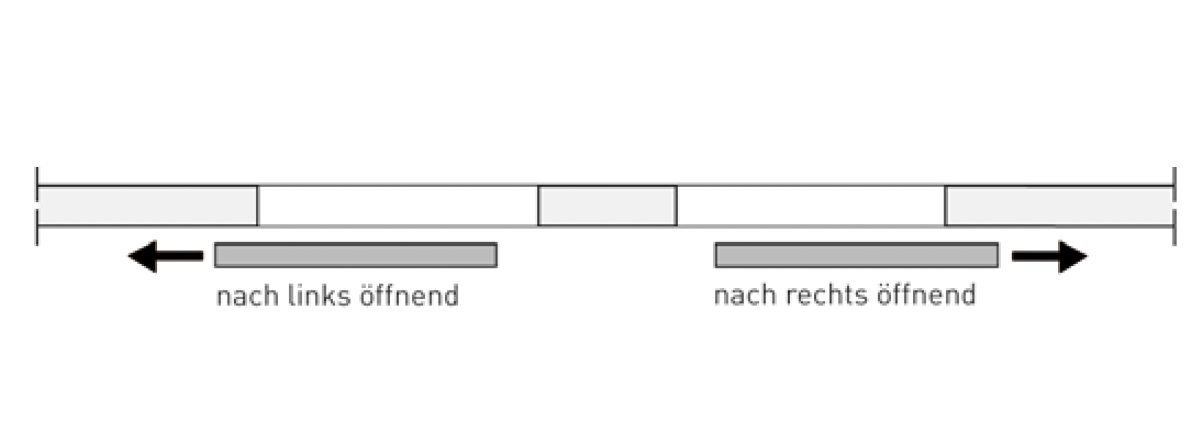

Åbningstype 1-fløjet

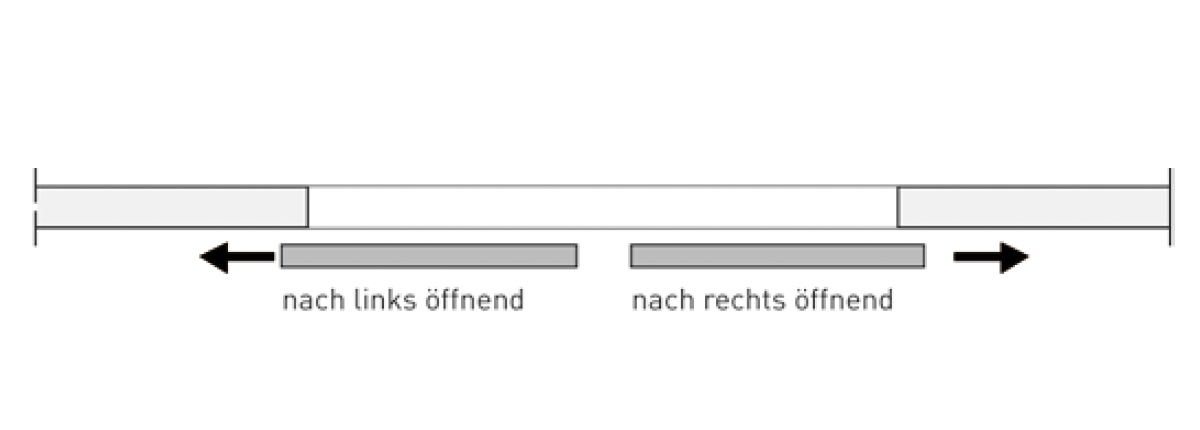

Åbningstype 2-fløjet

MONTERINGSTYPER OG PLADSKRAV

Standard overligger-vægmontering (standard)

Standard overliggervægmontering med skjult røgtætning

Flush ceiling-installation med eksisterende overligger

Flush ceiling-installation med overliggerbeklædning

KRÆVEDE BRANDVÆGGE ELLER MINIMUM VÆGTYKKELSER 1-FLØJEDE

KRÆVEDE BRANDVÆGGE ELLER MINIMUM VÆGTYKKELSER 1-FLØJEDE



Dørtype

EI2 30/ EI2 60/ EI2 90

EI2 120

Installation af overligger
(armeret beton)

Stump
Loftsmontering

Montering af overligger
(armeret beton)

Stump
Loftsinstallation

Dørens størrelse →



Væg type



≤ LD 8.500 x 6.0001); maks. 50 m²



≤ LD 8.500 x 6.0001); maks. 50 m²


≤ LD 4.670 x 4.560




≤ LD 8.500 x 6.0001); max. 50 m²



< LD 4.670 x 4.560




≤ LD 8.500 x 6.0001); max. 50 m²

Murværk DIN EN 1996-1-1,
Trykstyrkeklasse > 12,
Overligger af armeret beton

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Beton DIN EN 1992-1-1, styrkeklasse
> C12/ C15

≥ 140

≥ 140

≥ 140

≥ 140

≥ 140

≥ 140

Porebetonblok eller facadesten
DIN EN 771-4, trykstyrkeklasse
4, i henhold til DIN
V 4165-100 Overligger af armeret beton i
åbning og parkeringsområde

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Armerede porebetonplader
DIN EN 4166 min. af
Massefyldeklasse > 0,55 eller
Styrkeklasse P4.4, overligger af armeret beton
i åbningen og
parkeringsområde

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Beklædte stålsøjler/
Stålbjælker/ brandmodstandsklasse
EI 90/ EI 120

I henhold til statiske krav

KRÆVEDE BRANDVÆGGE ELLER MINDSTE VÆGTYKKELSE 2-FLØJEDE

KRÆVEDE BRANDVÆGGE ELLER MINDSTE VÆGTYKKELSE 2-FLØJEDE



Dørtype

EI2 30/ EI2 60/ EI2 90

EI2 120

Installation af overligger
(armeret beton)

Stump
Loftsmontering

Montering af overligger
(armeret beton)

Stump
Loftsinstallation

Dørens størrelse →



Væg type



≤ LD 8.500 x 6.0001); maks. 50 m²



≤ LD 8.500 x 6.0001); maks. 50 m²


≤ LD 4.670 x 4.560




≤ LD 8.500 x 6.0001); max. 50 m²



< LD 4.670 x 4.560




≤ LD 8.500 x 6.0001); max. 50 m²

Murværk DIN EN 1996-1-1,
Trykstyrkeklasse > 12,
Overligger af armeret beton

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Beton DIN EN 1992-1-1, styrkeklasse
> C12/ C15

≥ 140

≥ 140

≥ 140

≥ 200

≥ 140

≥ 200

Porebetonblokke eller facadesten
DIN EN 771-4, trykstyrkeklasse
4, i henhold til DIN
V 4165-100 Overligger af armeret beton i
åbnings- og parkeringsområdet

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Armerede porebetonplader
DIN EN 4166 min. af
Massefyldeklasse > 0,55 eller
Styrkeklasse P4.4, overligger af armeret beton
i åbningen og
parkeringsområde

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Beklædte stålsøjler/
Stålbjælker/ brandmodstandsklasse
EI 90/ EI 120

I henhold til statiske krav


1) For bredder over 7.305 mm (åbningsdimension) skal fastgørelsesafstanden mellem beslagene reduceres til 500 mm. 2)
Gennemskruning eller dyvelmontage 10 x 100 mm ved indløb og vægforsegling Bemærk: Forsigtig!
Med porebeton er en overligger af armeret beton obligatorisk i åbnings- og lukkeområdet. Alle mål i mm.

Montage

Nem montering

NovoSlide Industry skydebranddøre kan installeres særligt hurtigt. Sofistikerede tekniske detaljer fremskynder processen betydeligt. Se nogle eksempler her. Alle detaljer kan findes i de detaljerede installationsinstruktioner.

Eksempler på nem montering

Eksempler på nem montering

Enkel installation takket være enkeltbeslag med øget fastgørelsesafstand i både lukke- og åbningsområdet på 750 mm (> 7.305 mm: 500 mm). Enkel toleranceudligning under installationen takket være slidsede huller i beslaget og skinnen.

Mindre kompleksitet takket være stort set præfabrikerede komponenter på fabrikken, hvor f.eks. de nødvendige skumstrimler og tætningsprofiler allerede er monteret.

Enkel justering af panelerne i køresporet takket være en separat vogn til hvert panel.

Tilslutning af panelerne til hinanden med 1-sidet skrueforbindelse på den ikke-synlige vægside (skrueafstand < 625 mm).

Alle skrueforbindelsespunkter er udstanset på fabrikken.

Let at installere, forenklet wireføring til lukkevægten. Standard i indgangsområdet, valgfrit muligt i dørens lukkeområde.

Hurtig/nem nivellering af ujævne gulve ved hjælp af den højdejusterbare gulvafslutningsprofil.

Den særlige hjulgeometri udligner ujævnheder i væg- og overliggerområdet.

Simpelt skinnedæksel medfølger som standard, det er ikke synligt skruet på ovenfra. Flugter med modvægtskassen.

Der kræves ingen panelforsegling på stedet med silikone forSa og S200, da forseglingen ved panelsamlingerne allerede leveres af de integrerede tætninger.

Har vi vakt din interesse?

Novoferm samarbejder med et bredt netværk af specialforhandlere i Tyskland - i dit nabolag. Vores autoriserede Novoferm-forhandlere tilbyder professionel rådgivning, salg, opmåling, montering, demontering og miljøvenlig bortskaffelse af vores produkter til konkurrencedygtige all-inclusive-priser.

Vi vil med glæde hjælpe dig.
