Hurtigporte med høj hastighed

INTELLIGENTE LØSNINGER TIL EFFEKTIVE PROCESSER

Novoferms hurtigporte er særligt hurtigtløbende, elektrisk drevne porte. Den hurtige åbning og lukning, uden at hindre trafikken, sikrer, at træk ikke har nogen chance. Hurtigporte fås til forskellige anvendelser til indendørs og udendørs brug.

HVORFOR hurtigporte fra NOVOFERM?

TOPHASTIGHED

Hurtige rulleskodder i forskellige udformninger med en åbningshastighed på op til 2 meter i sekundet hjælper med at opretholde det ønskede indeklima og reducere energitab.

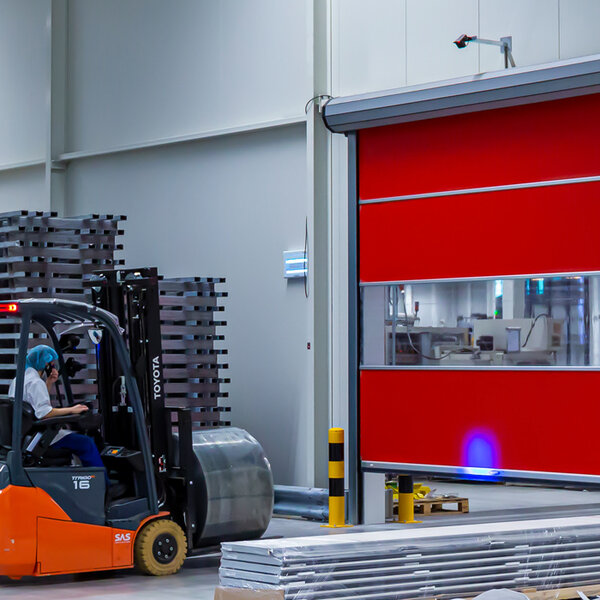

EFFEKTIV OG ØKONOMISK

Hvis en yderdør kun bruges sjældent, er varmeisolering særlig vigtig. Hvis en yderdør derimod åbnes ofte, er hastigheden, hvormed den åbnes og lukkes, og især hvor længe den forbliver åben, meget vigtigere. Den seneste generation af Novoferm-kontrolenheder har som standard et programmerbart stop i halv højde. Sammen med den automatiske lukkefunktion giver det mulighed for at opnå betydelige energibesparelser.

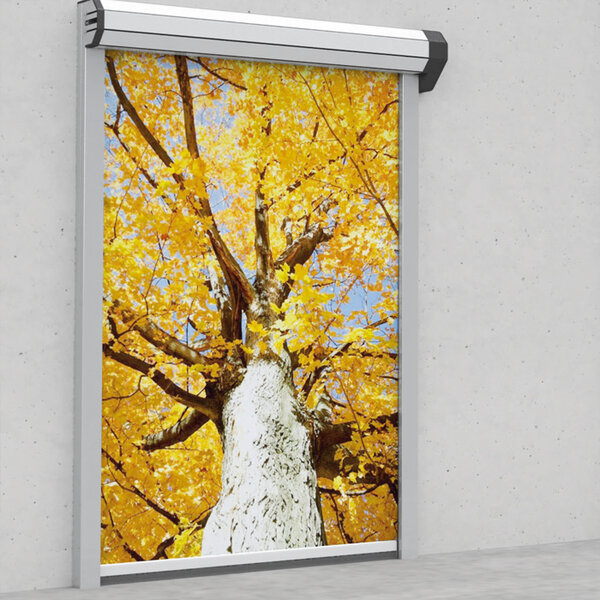

INDIVIDUELT DESIGN

SpeedRollers med dørforhæng i ét stykke kan tilpasses med dit logo. Dit logo? Et tiltalende foto af din virksomhed, omgivelserne eller dit produkt? Flere kendte supermarkedskæder bruger SpeedRollers med tryk som standard for at påvirke stemningen i salgsområdet og formidle virksomhedens image.

SIKKERHED

Novoferm SpeedRollers overholder som standard alle internationale sikkerhedsstandarder. Yderligere sikkerhedsfunktioner er tilgængelige efter anmodning, for eksempel til meget hurtige gaffeltrucks eller til meget følsomme varer, der ikke kan modstå en kollision med en HardEdge-lukkekant, tilbyder vi en FlexEdge-bundbjælke. Når døren er åben, giver et lysgardin maksimal sikkerhed, men der er også muligheder for at kombinere sikkerhed og kontrol, f.eks. bevægelsessensorer.

Funktionalitet og anvendelsesområder

Funktionalitet og anvendelsesområder

Funktionalitet og anvendelsesområder

Funktionalitet

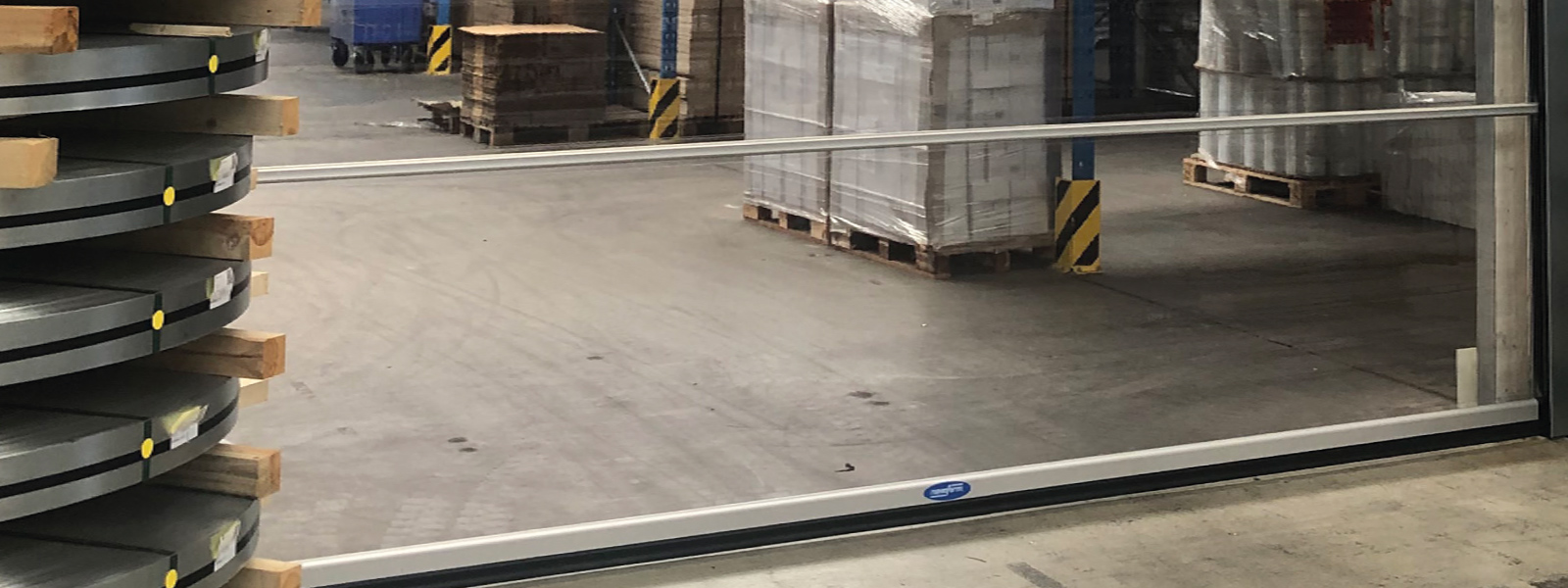

HVAD ER EN SPEEDROLLER?

Novoferm SpeedRollers er særligt hurtigtløbende, elektrisk drevne døre. Den hurtige åbning og lukning, uden at hindre trafikken, sikrer, at træk ikke har nogen chance. Det har mange fordele for dig:


  • ET KOMFORTABELT INDEKLIMA: Døren er lukket, før der kan opstå træk. Varm luft bliver i bygningen, og kold luft kan ikke komme ind. Klimaet i din bygning er meget lettere at vedligeholde.

  • DU HAR BRUG FOR BETYDELIGT MINDRE ENERGI for at opretholde temperaturen i bygningen, hvilket resulterer i betydelige omkostningsbesparelser.

  • MINDRE SYGDOM: Da træk næsten er elimineret, og indendørstemperaturen altid er behagelig, er der mindre sandsynlighed for, at dine medarbejdere bliver syge.

  • EFFEKTIVT: Uvedkommende holdes ude, mens dine medarbejdere uhindret kan udføre deres arbejde. Ideel til detailhandel og logistik!

  • KOMFORTABEL: Ved dygtigt at arrangere og intelligent sekvensere driften af dine SpeedRollers kan du kontrollere adgangen til individuelle områder i din bygning og ruteføringen.

  • EN YDERLIGERE FORDEL ligger i dørenes lydabsorberende effekt. Støj fra naboområder opfattes som betydeligt mindre forstyrrende.

  • Der er et bredt udvalg af valgmuligheder med hensyn til betjening, design og farver. Selv fotoprinter muligt.
    Der findes en passende SpeedRoller til enhver anvendelse.

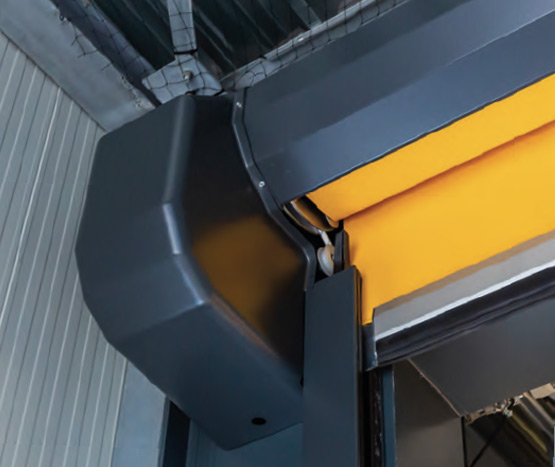

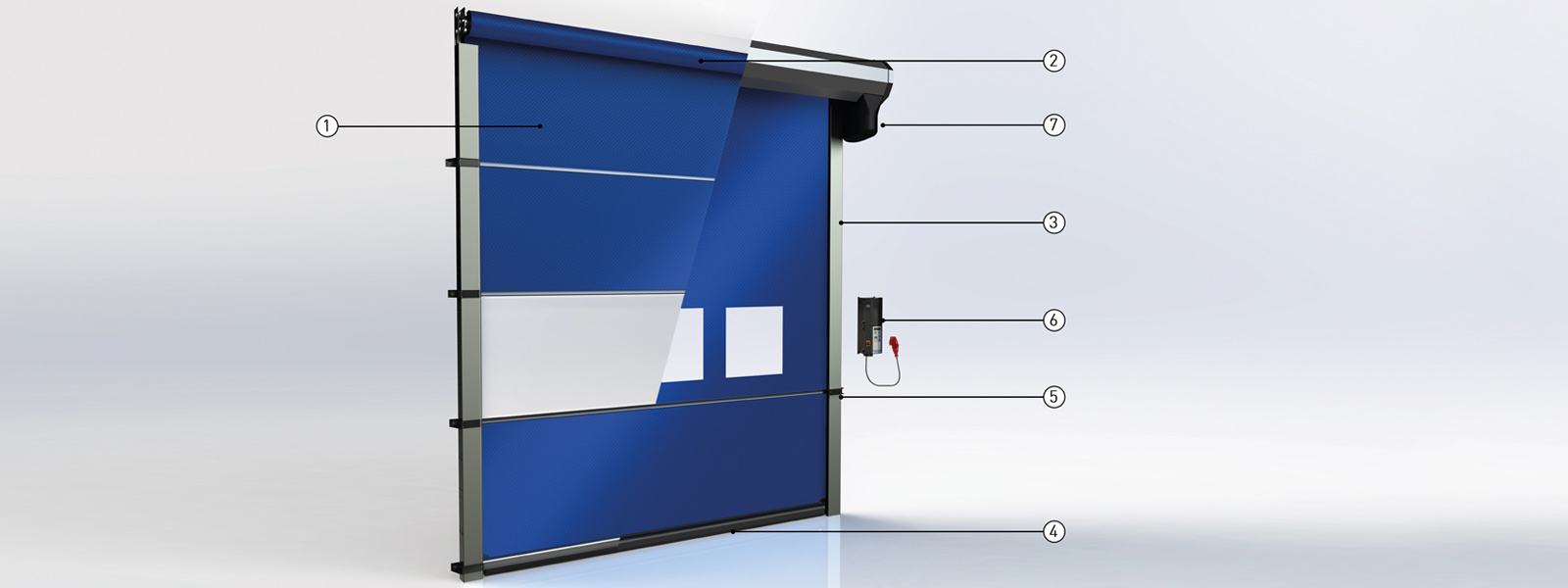

KONSTRUKTION


[1] Dørgardinet består af et syntetisk stof med polyesterforstærkning.

Ved åbning rulles gardinet op på skaftet [2] over døråbningen .

[3] De robuste skinner er fremstillet af sendzimir-galvaniserede stålprofiler. De integrerede sidetætninger er specielt tilpasset den pågældende anvendelse og sikrer trækfri føring af dørtæppet. Skinnerne, akslen og beslagene udgør en stabil, formonteret konstruktion.

[4] Dørbladets lukkekant består af enten en fast HardEdge- eller en fleksibel FlexEdge-endestrimmel. Der findes forskellige muligheder for at forstærke dørtæppet.

[5] Udsigtsvinduer eller gennemsigtige sektioner er også mulige. Hver mulighed har sine egne fordele.

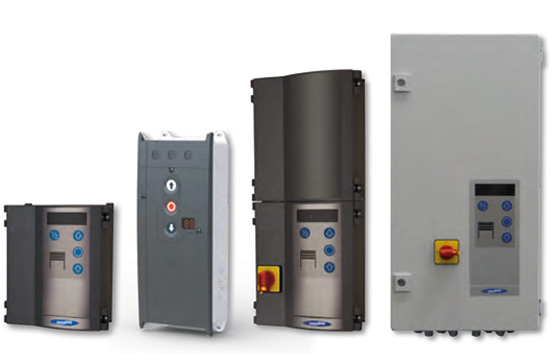

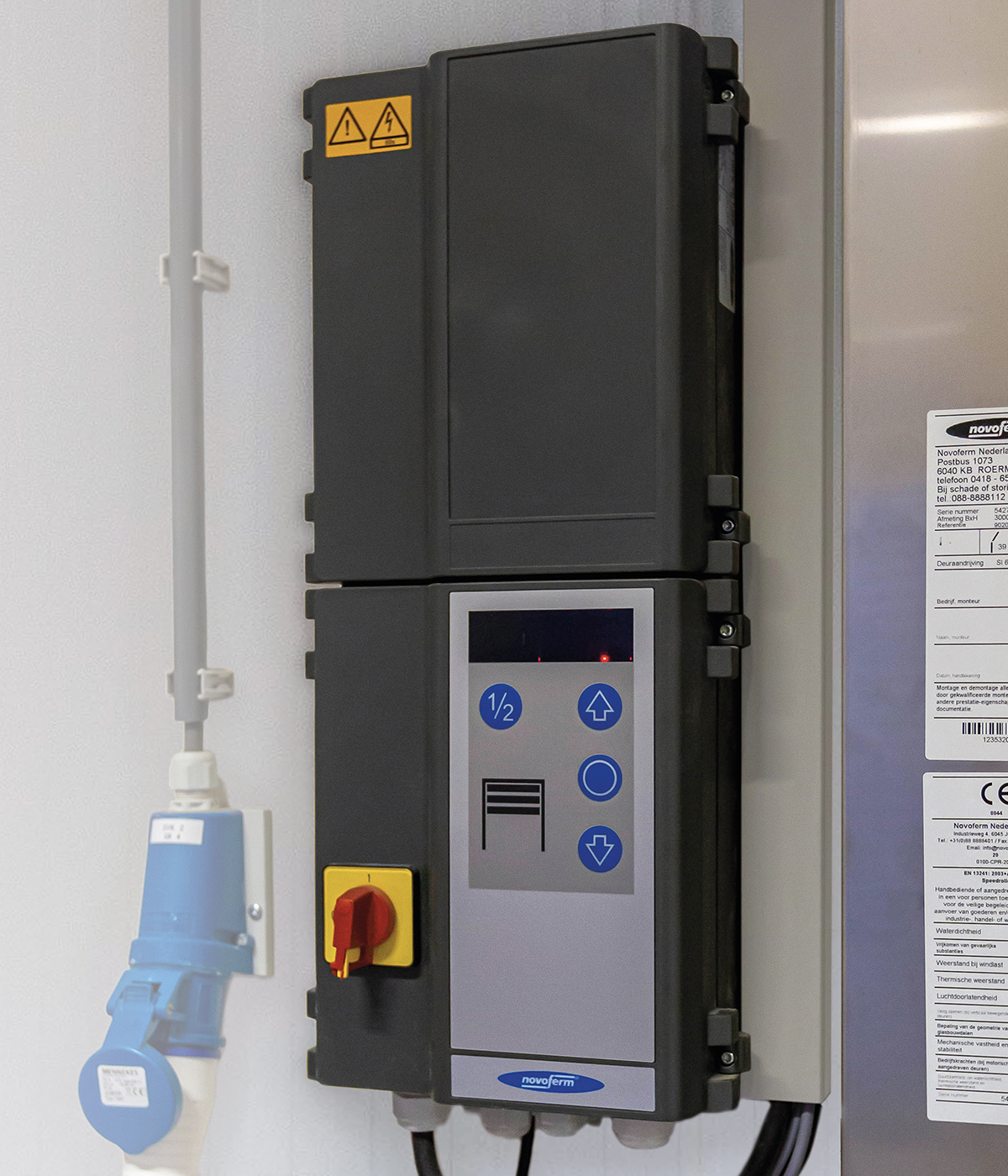

[6]KONTROL/BETJENING Døren er som standard udstyret med kontrolknapper (op/stop/ned). Styresystemet tilbyder mange funktioner, f.eks:

  • Indstilling af åbningstid, åbningshøjde og vedligeholdelseshøjde, stop ved halv højde osv.
  • Der findes mange muligheder for at styre SpeedRoller, f.eks. radarbevægelsesdetektorer, fjernbetjening, trafiklys, låsestyring og meget mere.

T100R - TS971/TS981 - T100R FU, 1,5 kW - T100R FU, 3 kW

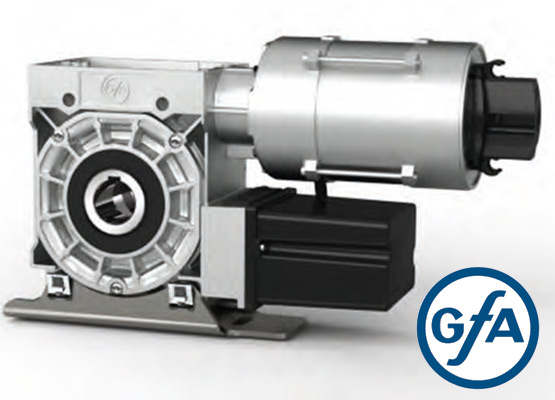

[7] DREV Hver SpeedRoller drives direkte af en elektrisk gearmotor. Drevet kan være placeret til venstre eller højre.

Afhængigt af dine krav og forhold vil vi skabe den bedst egnede kombination af drev og styring til dig, så du altid kan stole på en optimalt fungerende SpeedRoller.

Plug-on-drev fra GfA


SIKKERHED Novoferm SpeedRollers er som standard sikret med en afrulningsbeskyttelse og en sikkerhedslysbarriere. Dette sikrer passagen fuldt ud op til en højde på 2.500 mm.

HVORDAN FUNGERER EN SPEEDROLLER?

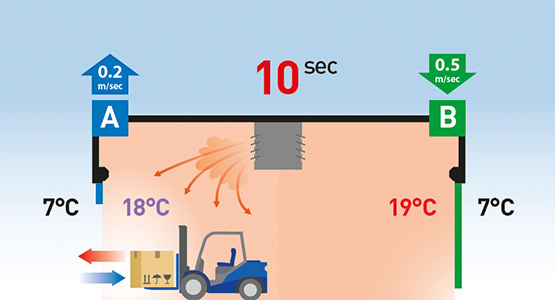

Følgende illustration viser, hvordan energi går tabt gennem luftstrømme i en konventionel dør [A], mens SpeedRoller fra Novoferm [B] allerede har lukket igen, før sådanne luftstrømme opstår.

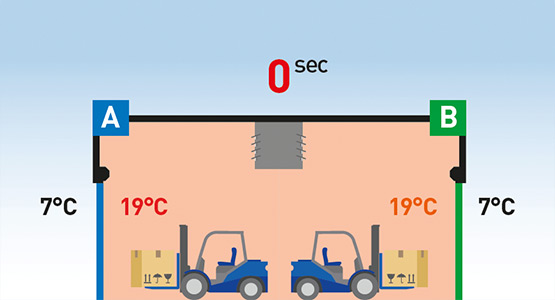

[1]

  • Indendørstemperaturen i de fleste bygninger er omkring 19 °C.
  • Begge døre åbnes på samme tid:

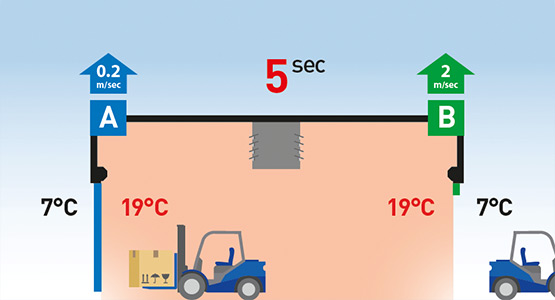

[2]



  • En konventionel ledhejseport (A) kører med ca. 0,15-0,18 m/s. Vores højhastighedsporte(B) Prime og Strong kører med 1,5 m/s, XF med 2,2 m/s, ZIP med 2,0 m/s og Strong Outdoor med 1,8 m/s.
  • Gaffeltrucken B kan allerede forlade hallen.

[3]

  • Den konventionelle dør [A] åbner langsomt, kold luft kan strømme ind i hallen i jordhøjde, mens varm luft slipper ud i højden.
  • SpeedRoller [B] er allerede lukket igen, før denne luftstrøm kan opstå.

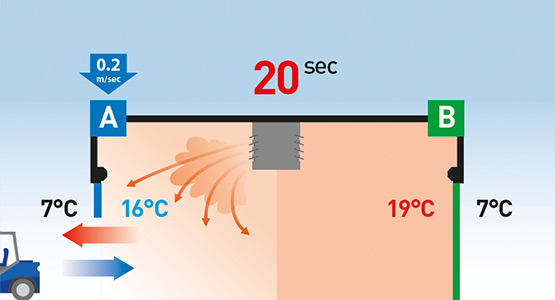

[4]

  • Den konventionelle dør [A] lukkes langsomt, og luftstrømmen reducerer stadig den indre temperatur.
  • Først nu, efter en lang ventetid, kan gaffeltruck A forlade hallen.

VARMETABET GENNEM EN ÅBEN DØR ER ALTID MANGE GANGE STØRRE END VARMETABET GENNEM VARMELEDNING ELLER UTÆTHEDER I EN LUKKET DØR.

Forskning har vist, at temperaturen i en bygning eller et rum med en åben dør falder meget hurtigt, afhængigt af udendørstemperaturen og bygningstypen. Det betyder, at den indvendige temperatur falder meget mindre, hvis døren kun er åben i kort tid. Desuden er der langt mindre træk, hvis døren lukkes hurtigt igen.


Undersøgelser fra Münchens Tekniske Universitet har vist, at ved at bruge hurtiggående døre og undgå lange åbningsperioder kan det ekstra opvarmningsbehov reduceres med op til 30 %!

Endnu større besparelser kan opnås ved at installere en luftsluse; indeklimaet kan forbedres med op til 90 %.


MED EN SPEEDROLLER KAN DU HOLDE INDETEMPERATUREN KONSTANT OG DERMED REDUCERE DINE ENERGIOMKOSTNINGER BETYDELIGT!

Anvendelsesområder

Anvendelsesområder

SPEEDROLLER I PRAKSIS

De multifunktionelle højhastighedsdøre fra Novoferm er velegnede til brug i stort set alle sektorer. Det specifikke design af en port afhænger derfor i høj grad af anvendelsen og driftsbetingelserne.
Vores standardsortiment omfatter løsninger til de fleste situationer, men vi tilbyder også skræddersyede løsninger til specielle anvendelser.

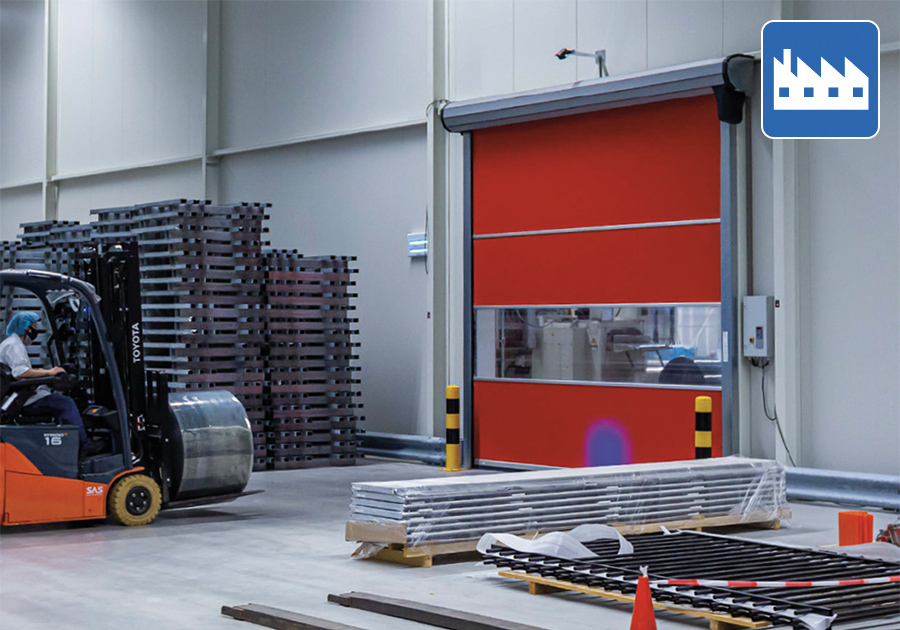

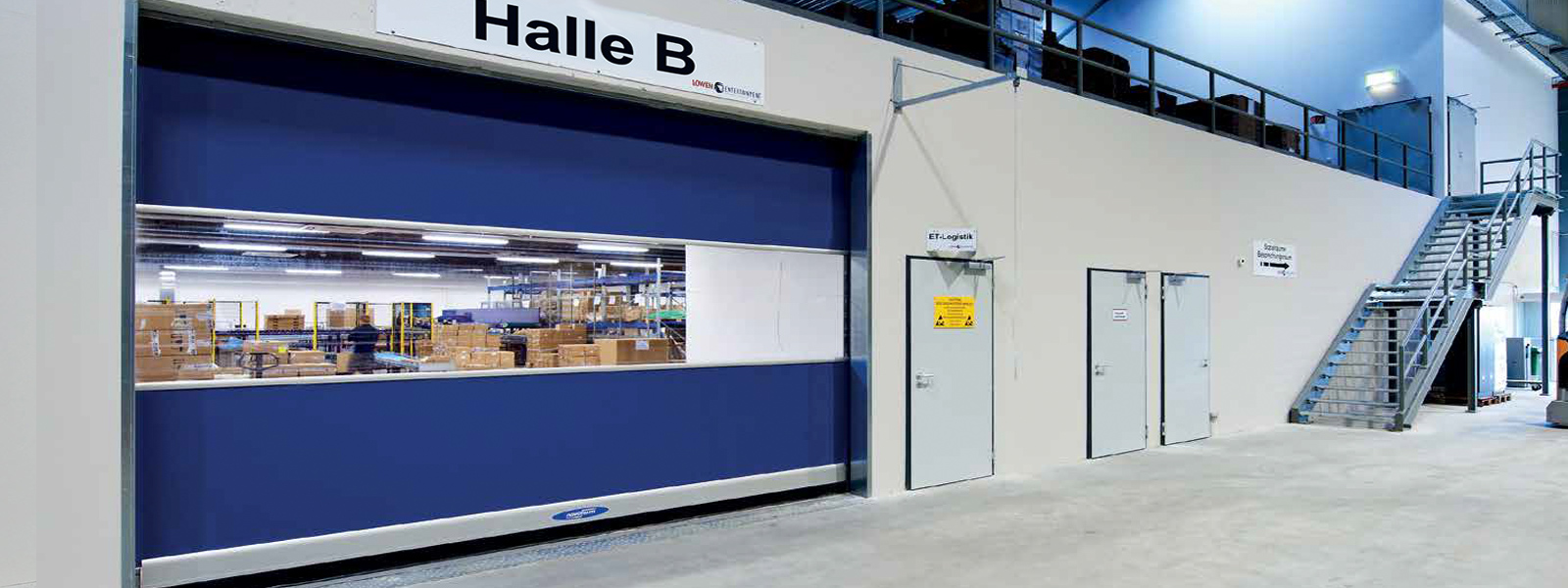

INDUSTRI

Der er mange muligheder for at forhindre træk i den lette og tunge industri.

Vores produkter er nemme at installere, ekstremt driftssikre og kræver stort set ingen vedligeholdelse.

Så du kan altid stole på en problemfri og sikker drift.

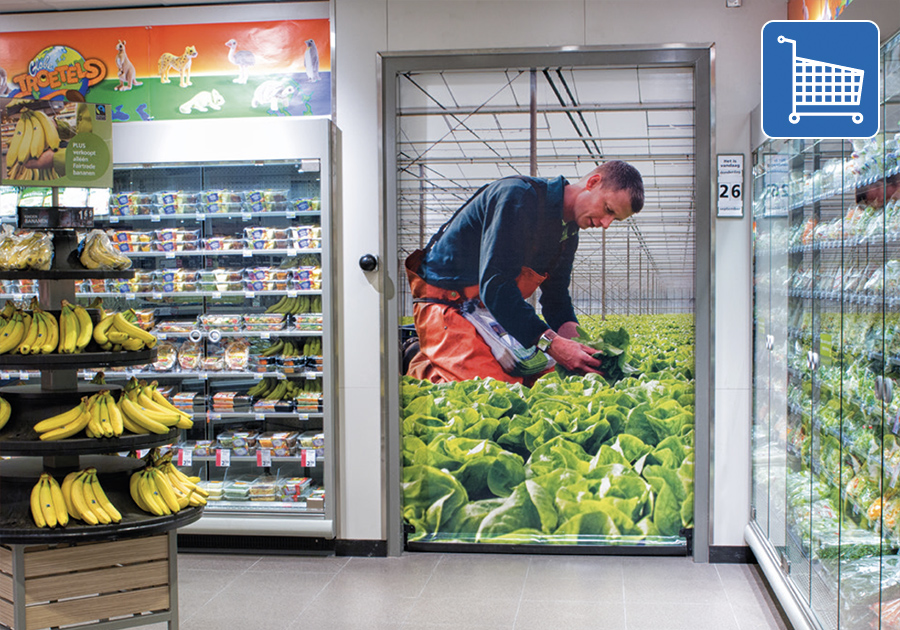

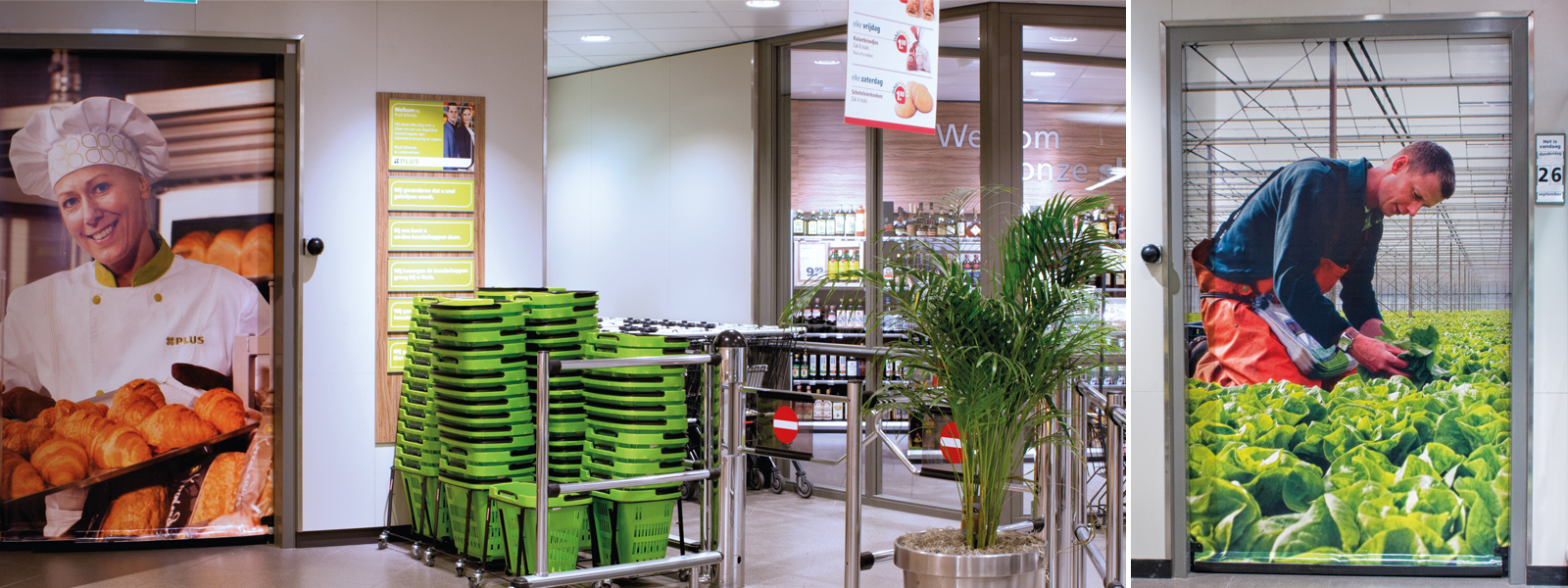

DETAILHANDEL

I et supermarked skal der altid være fyldt godt op på hylderne, hvilket kræver intensiv trafik mellem lageret og salgsområdet.

Derfor bruges der ofte en hurtiggående port til at adskille salgsafdelingen fra lageret. Den åbner og lukker automatisk og hurtigt, er sikker for personalet, er særdeles støjsvag og optager desuden meget lidt plads.

Blandt Novoferms faste kunder er kendte europæiske detailkæder, som vi har udviklet skræddersyede døre til.

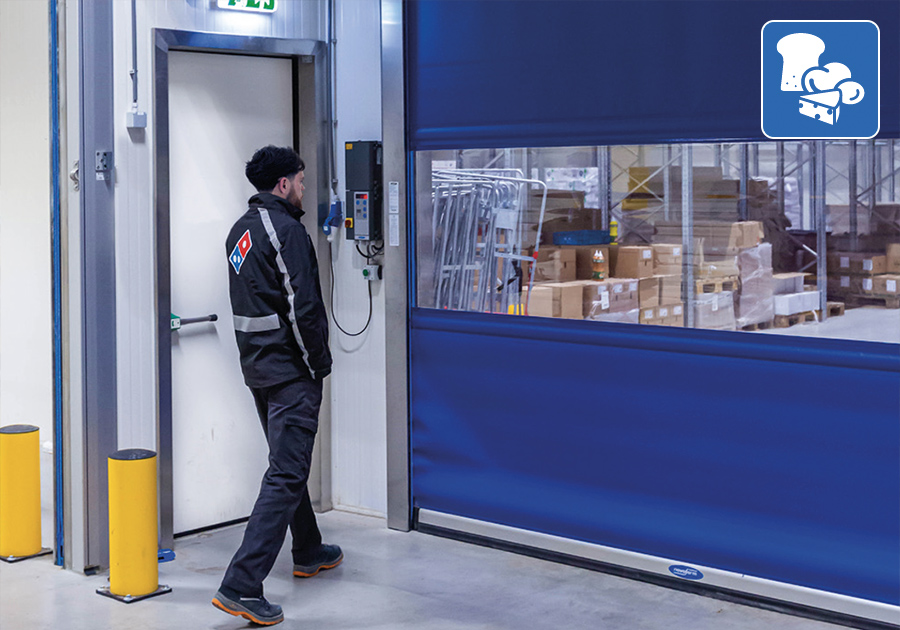

MAD

Novoferm er helt på hjemmebane i fødevareindustrien.


I Europa har vi i mange år arbejdet sammen med store og velkendte virksomheder inden for fødevareproduktion og -forarbejdning. Vi arbejder også tæt sammen med leverandører af kølelagre.

Vores erfaring er, at det ikke kun er materialer som rustfrit stål og strenge hygiejnekrav, der har stor betydning i denne sektor, men at der også er en efterspørgsel efter skræddersyede løsninger, som ofte drejer sig om omkostningseffektivitet og en uafbrudt produktionsproces.

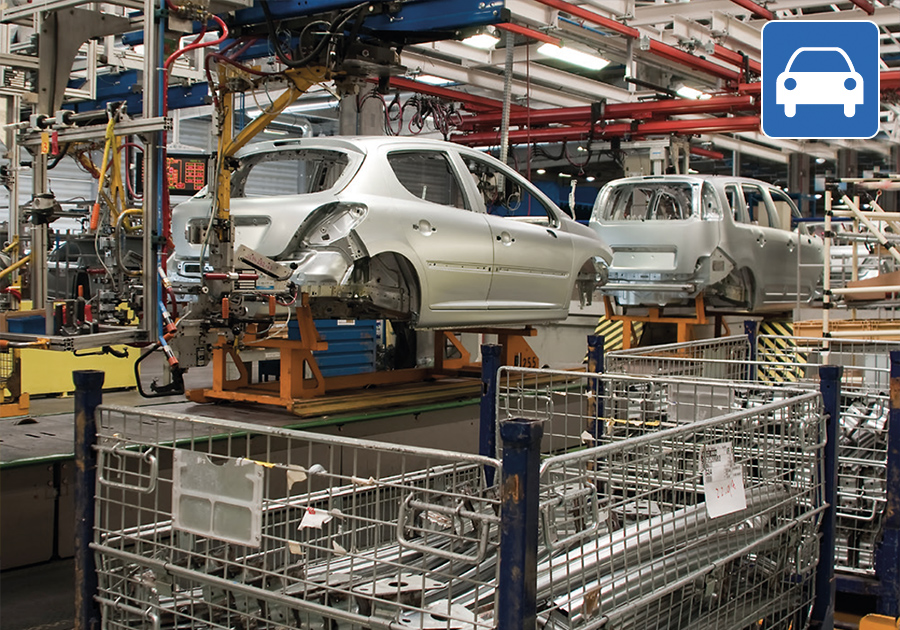

BILINDUSTRIEN

På en typisk bilfabrik produceres der i gennemsnit 1.000 køretøjer hver dag. Det kræver et stort flow af varer, hvor punktlig levering er af afgørende betydning. Derfor stilles der særligt høje krav til dørenes pålidelighed.

Novoferm tilbyder produkter, der fungerer pålideligt på lang sigt under de fremherskende forhold. Novoferm tilbyder også forskellige vedligeholdelses- og servicekontrakter. Så du kan altid stole på uforstyrret drift.

FARMACI OG KEMI

I den farmaceutiske og kemiske industri stilles der høje krav til hygiejne, tæthed, pålidelighed, brugervenlighed og smidig kundeservice.

Novoferm tilbyder skræddersyede løsninger til kravene i disse industrier og investerer meget tid og mange penge i at uddanne sit eget produktionspersonale og montører. Alle vores mekanikere og partnervirksomheder til installation er fuldt certificerede til at kunne og have tilladelse til at arbejde i strengt regulerede miljøer.

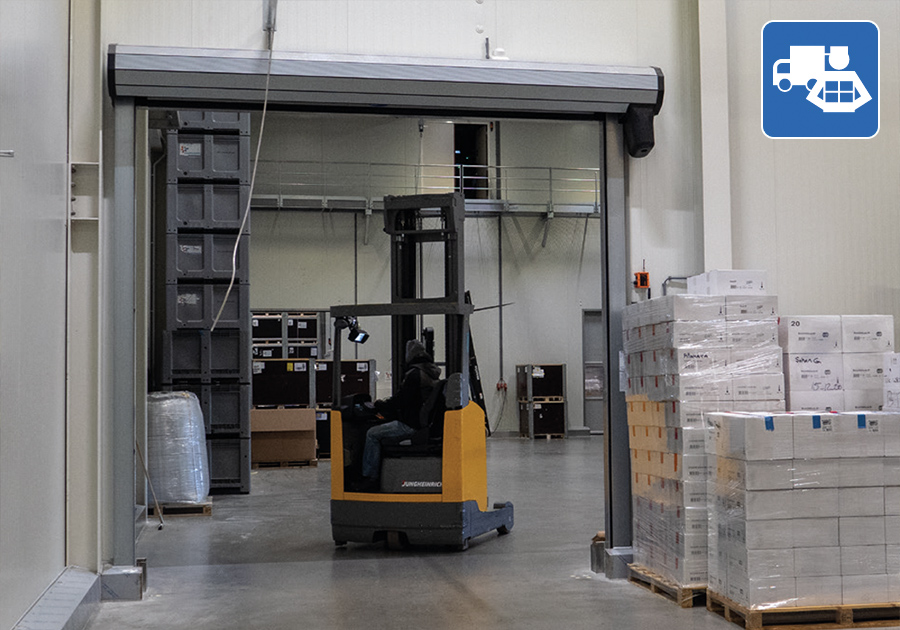

LOGISTIK

Produkterne skal nå frem til slutkunden så hurtigt og effektivt som muligt efter færdiggørelsen. Europæiske virksomheder arbejder derfor gerne med store distributionscentre, som tager sig af opbevaring og forsendelse. Portene i disse logistikkæder skal åbnes og lukkes mange gange om dagen.

Men et godt produkt alene er ikke nok! Selv det bedste produkt kan nogle gange fungere dårligt under intensiv brug. Forebyggende vedligeholdelse kan minimere dette til et absolut minimum.

Novoferm tilbyder derfor forskellige muligheder for vedligeholdelses- og servicekontrakter.

Valgmuligheder

Valgmuligheder

HVILKE MULIGHEDER GIVER MENING I DIT TILFÆLDE?


Der er forskellige muligheder for at tilpasse din SpeedRoller til dine krav og ønsker.

HER ER EN OVERSIGT:

FREKVENSSTYRET DREV

En styreenhed med en frekvensregulator sørger for, at døråbneren kører med optimal hastighed. Gardinets bevægelse starter langsomt. Derefter accelererer det hurtigt, før det bremser op igen på en kontrolleret måde.

Ved at undgå kraftige accelerationer og decelerationer forlænges dørens levetid. Ved tung trafik er dette den ideelle mulighed for at få mest muligt ud af din SpeedRoller.

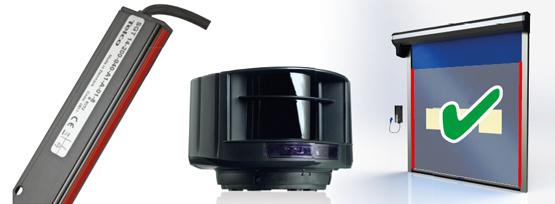

SIKKERHED

Novoferm SpeedRollers overholder som standard alle internationale sikkerhedsstandarder.

Yderligere sikkerhedsfunktioner er tilgængelige efter anmodning, for eksempel til meget hurtige gaffeltrucks eller til meget følsomme varer, der ikke kan modstå en kollision med en HardEdge-lukkekant, tilbyder vi en FlexEdge-bundbjælke.

Når døren er åben, giver et lysgardin maksimal sikkerhed, men der er også muligheder for at kombinere sikkerhed og kontrol, f.eks. bevægelsessensorer.

HARDEDGE ELLER FLEXEDGE?

En HardEdge-lukkekant er stiv og fast og kan modstå høje vindtryk. En FlexEdge-lukkekant er det bedste valg til en mindre dør, der hele tiden passeres af mennesker eller følsomme varer.

En utilsigtet kollision med dørtæppet er helt smertefri med en FlexEdge-lukkekant, og der er ingen risiko for skader på følsomme genstande.

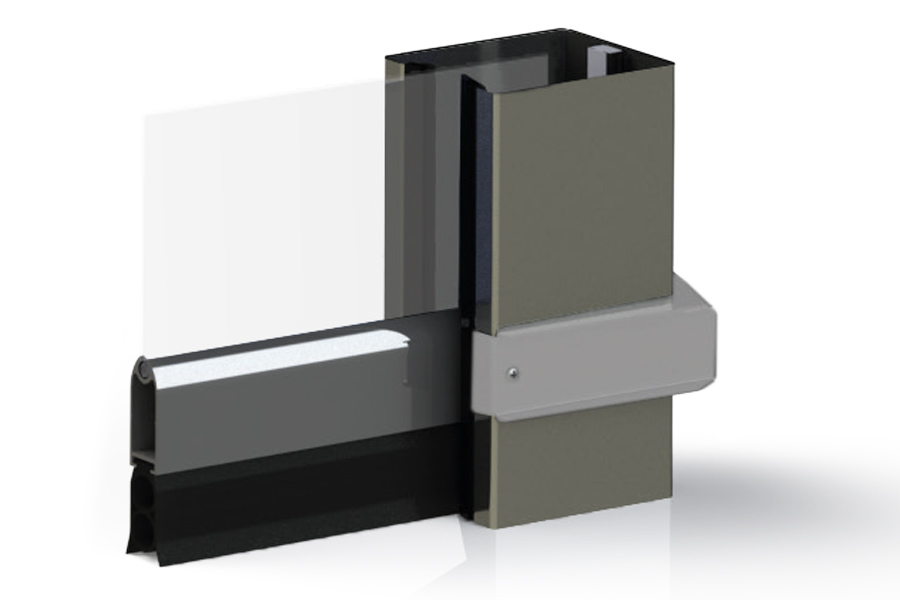

HardEdge

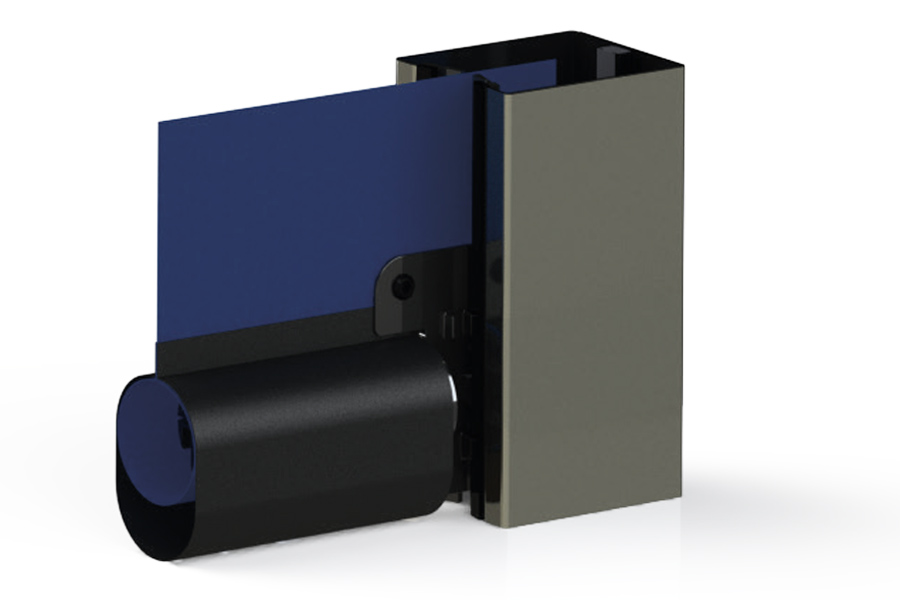

FlexEdge

VERSIONER TIL FØDEVAREINDUSTRIEN

I fødevareindustrien skal ophobning af snavs forhindres for enhver pris.

Det skal være muligt at rengøre alt hurtigt og nemt, f.eks. med en højtryksrenser. Til dette formål fås døre med skinner i rustfrit stål, indkapslede hængsler og særlige tætningsprofiler.

Det forhindrer, at der samler sig snavs i hængslerne og børstetætningerne.

HVILKEN FARVE VIL DU GERNE HAVE?

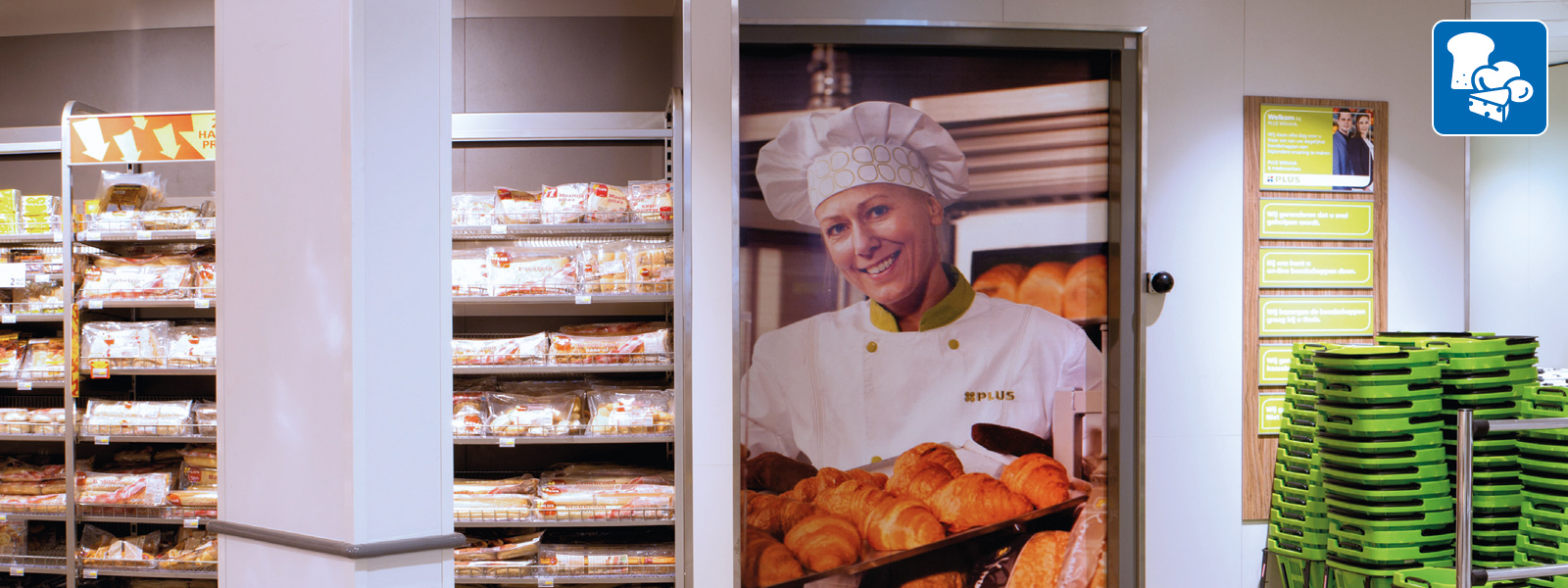

SpeedRollers med dørforhæng i ét stykke kan tilpasses med dit logo.


Dit logo, et flot foto af din virksomhed, omgivelserne eller dit produkt?

Flere kendte supermarkedskæder bruger SpeedRollers med tryk som standard for at påvirke stemningen i salgsområdet og formidle virksomhedens image.

OPTIMERING AF VINDBELASTNING

WindLoad Optimiser øger dørens vindmodstand betydeligt gennem forskellige intelligente foranstaltninger.

EASYREPAIR

Med EasyRepair-endestykkerne kan et dørsegment, der er sprunget ud, nemt klikkes tilbage i føringen uden brug af værktøj.

Med SelfRepair-muligheden føres dørsegmentet automatisk tilbage til føringen efter en kollision.

EasyReplace gør det nemmere at udskifte store komponenter

Valg af højhastigheds-rulleskodder

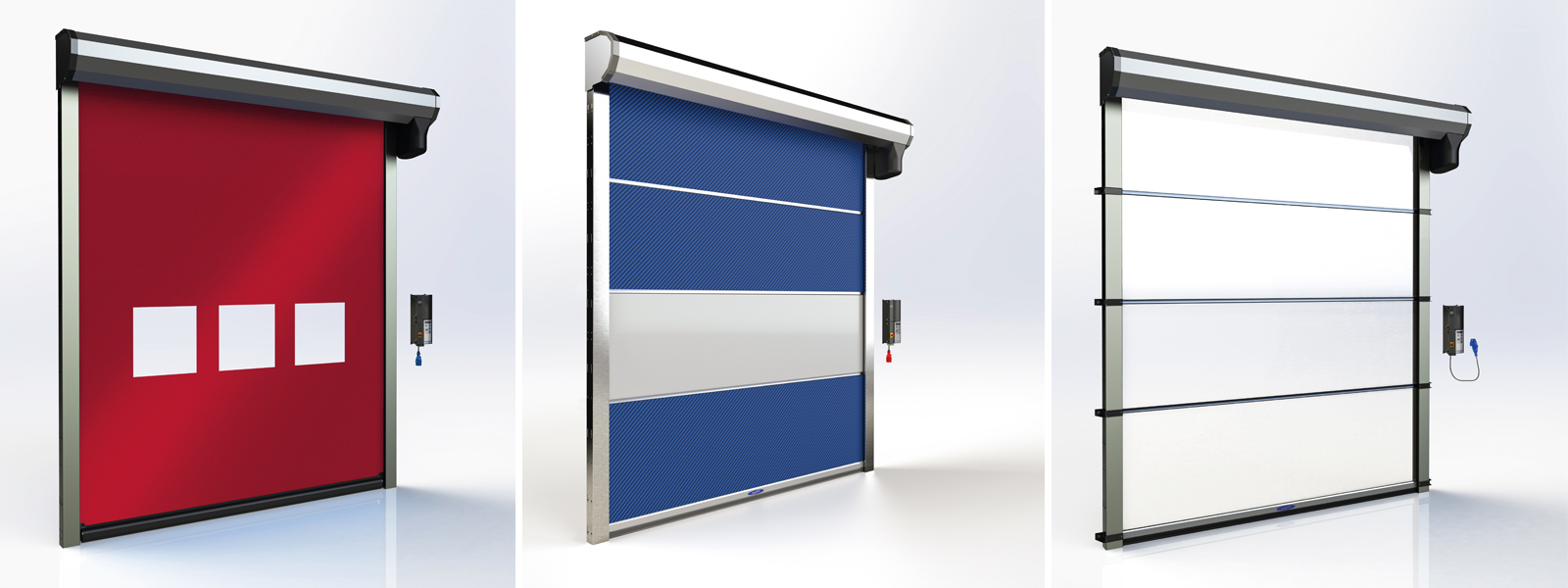

Vælg din højhastighedsrulleport, KONTROLENHED ELLER TILBEHØR:

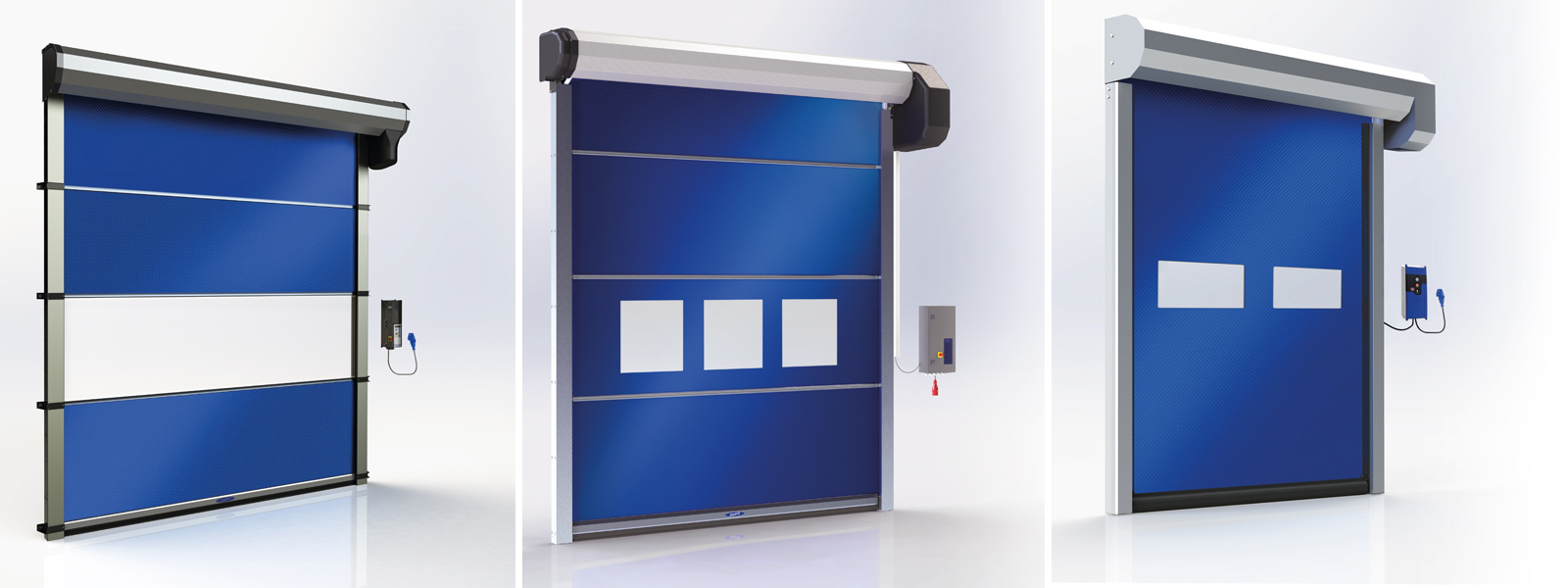

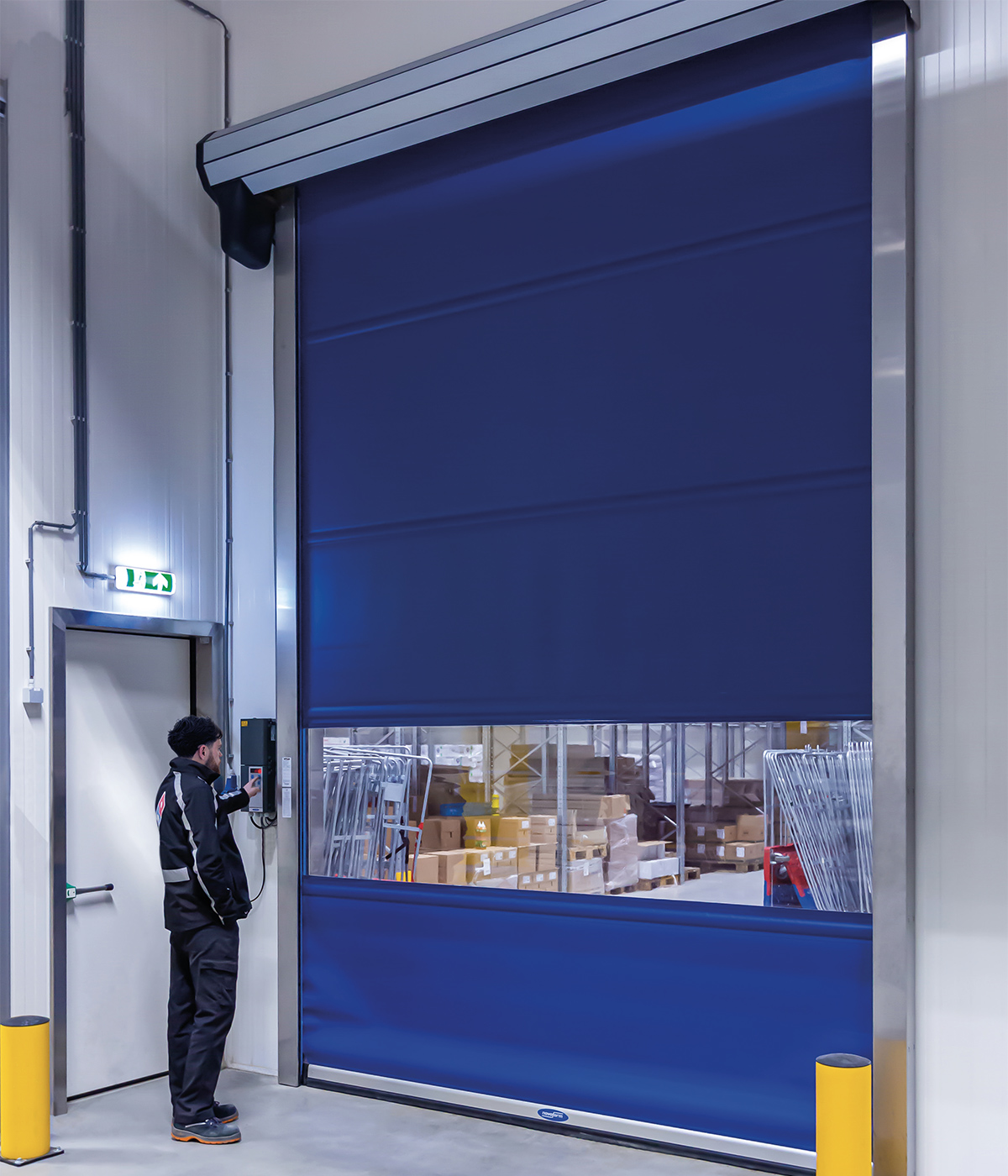

Indvendige døre til installation i bygninger, f.eks. til passager mellem rum eller på indersiden af en ydervæg.

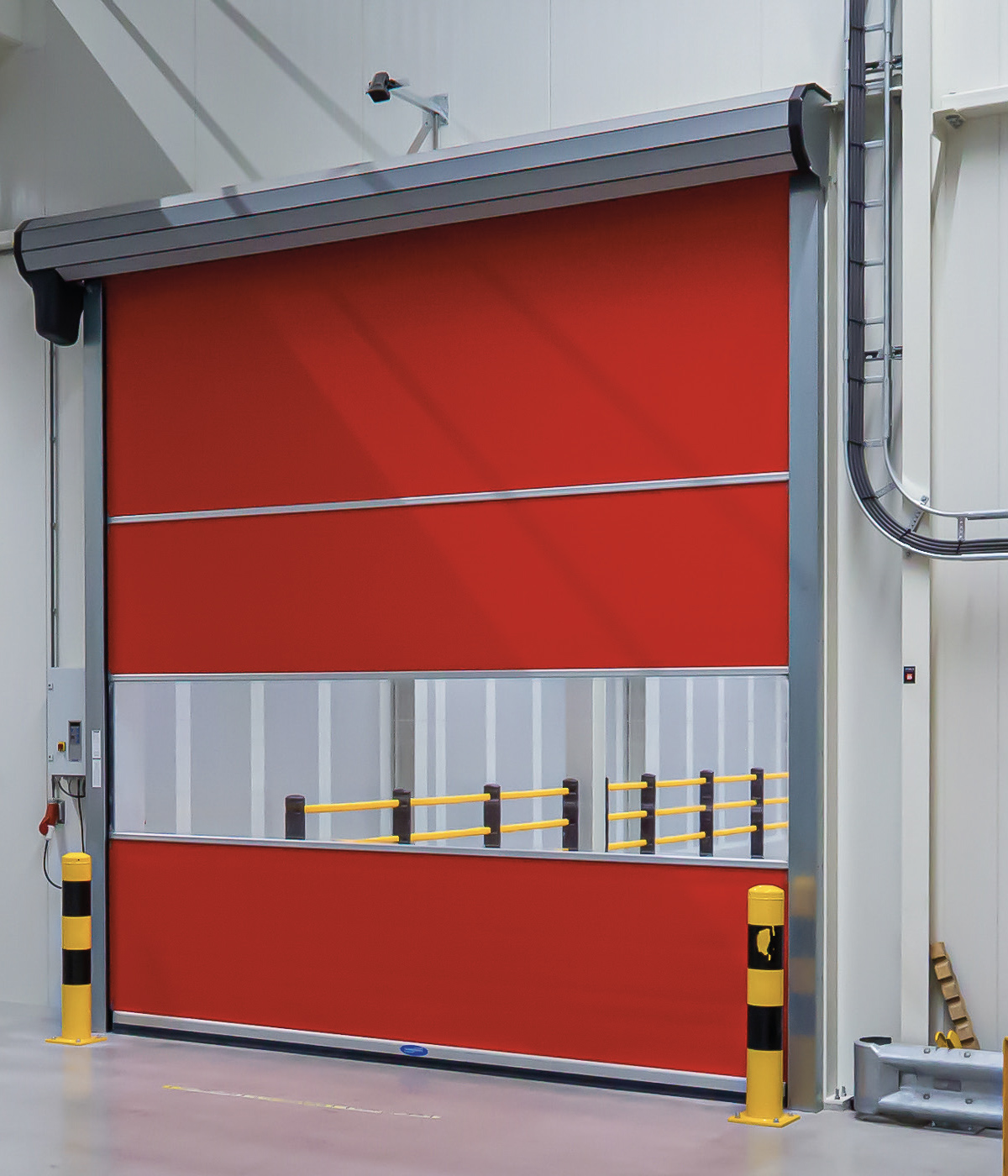

Døre til udendørs brug beregnet til montering på indersiden eller ydersiden af ydervægge, hvor der tages højde for vindtryk.

Der findes et bredt udvalg afstyringer og tilbehør til vores højhastighedsrulleporte til de ønskede anvendelser.

Sammenligning og egenskaber

Sammenligning af hurtige rulleskodder til indendørs brug
Typebetegnelse

PRIME

PRIME-XF

STRONG-E

STRONG

STRONG-FV

NOVOZIP

Maks. areal (B×H)

12,25 m²

12,25 m²

9 m²

25 m²

25 m²

20,25 m²

maks. bredde

3.500 mm

3.500 mm

3.000 mm

5.000 mm

5.000 mm

4.500 mm

Maks. højde

3.500 mm

3.500 mm

3.500 mm

5.000 mm

5.000 mm

4.500 mm

Modstandsdygtig over for vindbelastning op til min. [* med WindLoad Optimiser].

3 / 7* Bft

3 / 7* Bft

8 Bft

7 Bft

7 Bft

11 Bft

Maks. vindbelastningsklasse i henhold til EN 12424

0

0

0

2*

1*

3*

Åbningshastighed med frekvensregulator

1,5 m/s

2,3 m/s

1,8 m/s

1,8 m/s

1,8 m/s

2,0 m/s

Lukkehastighed med frekvensregulator

0,5 m/s

0,5 m/s

0,5 m/s

0,5 m/s

0,5 m/s

0,5 m/s

Åbnings-/lukkehastighed med standardstyring

1 m/s

1 m/s

1 m/s

1 m/s

1 m/s

Gardinets tykkelse (standard/valgfrit)

0,7 / 1,2 mm

1,2 mm

0,7 mm

0,7 / 1,2 mm

0,8 mm

1,0 mm

Vægt af gardin (standard/valgfrit)

680 /1.400 g/m²

1.400 g/m²

680 g/m²

680 / 1400 g/m²

1.050 g/m²

Vægt af forhæng, klasse M2900 g/m²
Egnethed som yderdør

nej

nej

nej

nej

nej

ja

Sammenligning af hurtige rulleskodder til udendørs brug
Typebetegnelse

NOVOZIP

NOVOZIP (vindlastklasse 3)

NOVOSPEED THERMO

STRONG OUTDOOR

NOVOFOLD

Maks. areal (B × H)

20,25 m²

20,25 m²

25 m²

36 m²

36 m²

maks. bredde

4.500 mm

4.500 mm

5.000 mm

6.000 mm

6.000 mm

Maks. højde

4,500 mm

4.500 mm

5.000 mm

6.000 mm

6.000 mm

Modstandsdygtig over for vindbelastning op til min. [* med WindLoad Optimiser].

11 Bft

11 Bft

11 Bft

12 Bft

13 Bft

Maks. vindbelastningsklasse i henhold til EN 12424

3*

3*

3

4 *

5 *

Åbningshastighed med frekvensregulator

2,0 m/s

2,0 m/s

1,1 m/s

1,8 m/s

1,1 m/s

Lukkehastighed med frekvensregulator

0,5 m/s

0,5 m/s

0,5 m/s

0,5 m/s

0,5 m/s

Gardinets tykkelse

1,0 mm

1,0 mm

1,2 mm

0,9 m/s

Gardinets vægt, klasse M2

900 g/m²

900 g/m²

900 g/m²

Vægt af forhæng (valgfrit)

1.050 g/m²

1.050 g/m²

Paneltykkelse, isoleringssektioner

40 mm

U-værdi med isoleringssektioner, 5.000 × 5.000 mm

1,77 W/m²K

NovoLux vinduespartier er tilgængelige

ja

Egnethed som ekstern port

ja

ja

ja

ja

ja

Klassificering af vindbelastning

Klassificering af vindbelastning

Vindstyrke

Vindtryk i pascal

Vindhastighed

Klassificering i henhold til DIN EN 12424

Anvendelse

0 - rolig vind

0,0 - 0,0

< 1 km/t

Lavt vindtryk Lille døråbning Små rum Lejlighedsvis brug

1 - stille træk

0,0 - 0,1

1 - 5 km/t

2 - let brise

2,0 - 5,9

6 - 11 km/t

3 - let brise

6,9 - 17,7

12 - 19 km/t

4 - moderat brise

18,6 - 38,3

20 - 28 km/t

middel vindtryk større døråbning større rum regelmæssig brug

5 - frisk brise

39,2 - 70,6

29 - 38 km/t

6 - kraftig vind

71,6 - 116,7

39 - 49 km/t

7 - stiv vind

117,7 - 179,5

50 - 61 km/t

8 - vind af stormstyrke

180,5 - 262,9

62 - 74 km/t

9 - storm

263,9 - 365,9

75 - 88 km/t

Klasse 1 - 300 N/m²

højt vindtryk stor døråbning store mellemrum i ydervæggen intensiv brug

10 - kraftig storm

366,9 - 495,4

89 - 102 km/t

Klasse 2 - 450 N/m²

11 - orkanagtig storm

496,4 - 652,4

103 - 117 km/t

Klasse 3 - 700 N/m²

12 - orkan

653,3 - 836,8

118 - 133 km/t

Klasse 4 - 1.000 N/m²

13 - Orkan

837,8 - 1.039,9

134 - 149 km/t

Klasse 5 > 1.000 N/m²

14 - Orkan

1.049,7 - 1.294,9

150 - 166 km/t

15 - Orkan

1.304,7 - 1.579,4

167 - 183 km/t

Har vi vakt din interesse?

Novoferm samarbejder med et bredt netværk af specialforhandlere i Tyskland - i dit nabolag. Vores autoriserede Novoferm-forhandlere tilbyder professionel rådgivning, salg, opmåling, montering, demontering og miljøvenlig bortskaffelse af vores produkter til konkurrencedygtige all-inclusive-priser.

Vi vil med glæde hjælpe dig.
