PREMIUM LEDHEJSEPORTE EVOLUTION LAVET AF STÅL

LEDHEJSEPORTE MED 45 MM TYKKELSE OG SÆRLIG HØJ ISOLERING

Har du de højeste krav?
Vil du altid have det bedste ud af alt? Med Evolution premium-ledhejseporten er det præcis, hvad du får: Den nye port giver dig maksimal energieffektivitet, sikkerhed, kvalitet og det bredeste udvalg af finish og farver i en pakke, der gør dig glad.

Så vælg Evolution premium-ledhejseporte med 45 mm isolering fra Novoferm!


Premiumport med kuldebro Novoferm-ledhejseporte i 45 mm-versionen har en 45 mm tyk isolerende kerne af hårdt skum, som giver særlig høj varmeisolering. Den har op til 17 % bedre isolering* sammenlignet med porte i en lignende serie (kun fra Novoferm).


Største udvalg af motiver/farver Novoferm Evolution premium ledhejseporte fås i alle 5 dørprægninger, mange overflader og i næsten alle moderne og slutlakerede RAL-farver - så de passer til dit hus' arkitektur.


SmartHome-kompatibel / Innovativ NovoPort-døråbneren, som kun fås hos Novoferm og er smart home-kompatibel, skal ikke monteres i loftet og giver mange fordele (integreret døråbner, enkel installation, ...).

Et overblik over dine pluspoint

  • Til private garager med en bredde på op til 5.500 mm
  • Høj kvalitet med op til 10 års garanti (Made in Germany)
  • Fås i næsten alle færdigmalede og RAL-farver efter eget valg samt alle overflader
  • Harmonisk udseende: portindretning, profiler og sektionsendestykker i trafikhvid. Dørens udvendige farve er ikke længere synlig på indersiden ved dørovergangen.
  • Evolution ledhejseport med op til 17 % bedre varmeisolering for en installeret port i sortimentet af portløsninger med sammenlignelige sektionstykkelser.
  • Meget høj varmeisolering takket være dobbeltvægget, termisk adskilt sandwichkonstruktion med en tykkelse på 45 mm (varmeisoleringsværdi U(p) = 0,46 W/m² K
  • Indbrudshæmmende takket være testet sikkerhed i overensstemmelse med modstandsklasse RC 2 (DIN/TS 18194:2020-07) muligt
  • Maksimal personsikkerhed takket være fingerklemmebeskyttelse indvendigt og udvendigt
  • Fjederteknologi valgfrit med lodret trækfjedersystem eller med vandrette torsionsfjederaksler med fjederbrudsbeskyttelse på begge sider
  • Høj grad af komfort takket være SmartHome-kompatible og støjsvage garageportåbnere
  • Fås som et automatisk patenteret NovoPort-døråbnersystem med et højt komfortniveau

TOR-MERKMALE OG HØJDEPUNKTER

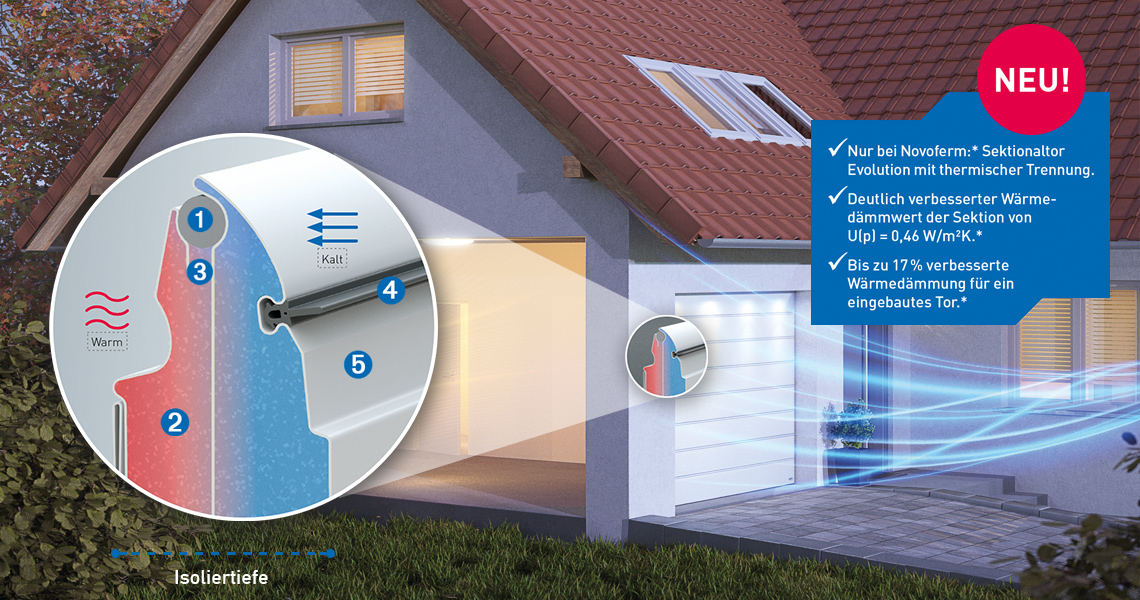

SÆRLIG HØJ VARMEISOLERING PÅ GRUND AF TERMISK ADSKILLELSE

(1) Ekstra tætning i sektionshovedet.

(2) De nye, optimerede stålprofiler er udelukkende fremstillet i en dobbeltvægget, termisk adskilt sandwichkonstruktion med en tykkelse på 45 mm.

(3) Termisk adskillelse af dørens ydre og indre skal. Det minimerer varmetabet.

(4) Ekstra isolerende tætning mellem sektionerne for endnu bedre varmeisolering.

(5) Coatet yderskal af høj kvalitet i tusindvis af farve-, overflade- og motivkombinationer.

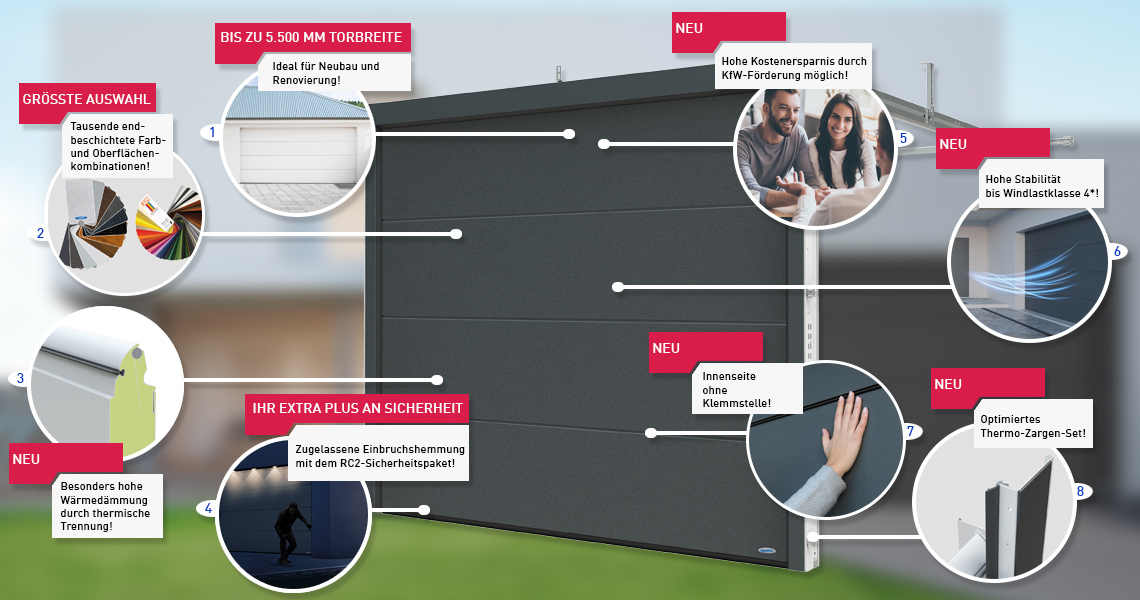

Udvendige højdepunkter


(1) Til moderne private garagermed en bredde på op til 5.500 mm Evolution premium-ledhejseporten er ideel til private garager og dobbeltgarager med en bredde på op til 5,50 m ved nybyggeri og renovering.


(2) Største udvalg og mange forskellige funktioner Vælg mellem alle motiver, overflader, farver (RAL efter eget valg) og mange andre funktioner fra Novoferm-sortimentet! Størstedelen af overfladerne og farverne er end-coated. Det gør dem mindre følsomme over for ydre påvirkninger.



(3) Nyt: dobbeltvægget og termisk optimeret De nye, optimerede stålprofiler er udelukkende fremstillet i en dobbeltvægget, termisk adskilt sandwichkonstruktion med en tykkelse på 45 mm. Dermed opnår de en særlig høj varmeisoleringsværdi på U(p) = 0,46W/m2Ki sortimentet af dørløsninger med sammenlignelige profiltykkelser.



(4) Godkendt indbrudssikring med RC2-sikkerhedspakken Med Evolution premium-ledhejseporten kan du beskytte dit hjem endnu bedre: Premium-porten fås som ekstraudstyr i en indbrudssikret version med modstandsklasse RC 2 i overensstemmelse med DIN/TS 18194:2020-07.




(5) Nyt:Kvalitet, der holder i længden Materialer af høj kvalitet, førsteklasses forarbejdning og koordinerede komponenter kendetegner Evolution premium-ledhejseporten - naturligvis "Made in Germany"! Den høje fremstillingskvalitet garanterer en høj grad af stabilitet, der kan modstå en vindbelastning i klasse 4 (144 km/t).


(6) Fingerklemsikring indvendigt og udvendigt Det særlige design af sektioner og hængsler forhindrer klemmepunkter på dørbladet fra starten.



(7) Nyt: Termokarmsæti nyt design Det nye, optimerede termokarmsæt forbedrer varmeisoleringen med op til 15 % (når det monteres bag åbningen) takket være den 3-sidede varmeoptimering og de dobbelte tætninger.
Denne præstationsværdi afhænger af dørmotivet og størrelsen. Det nye termiske rammesæt understøtter derfor aktivt optimeringen af præstationsbalancen i hele bygningen.

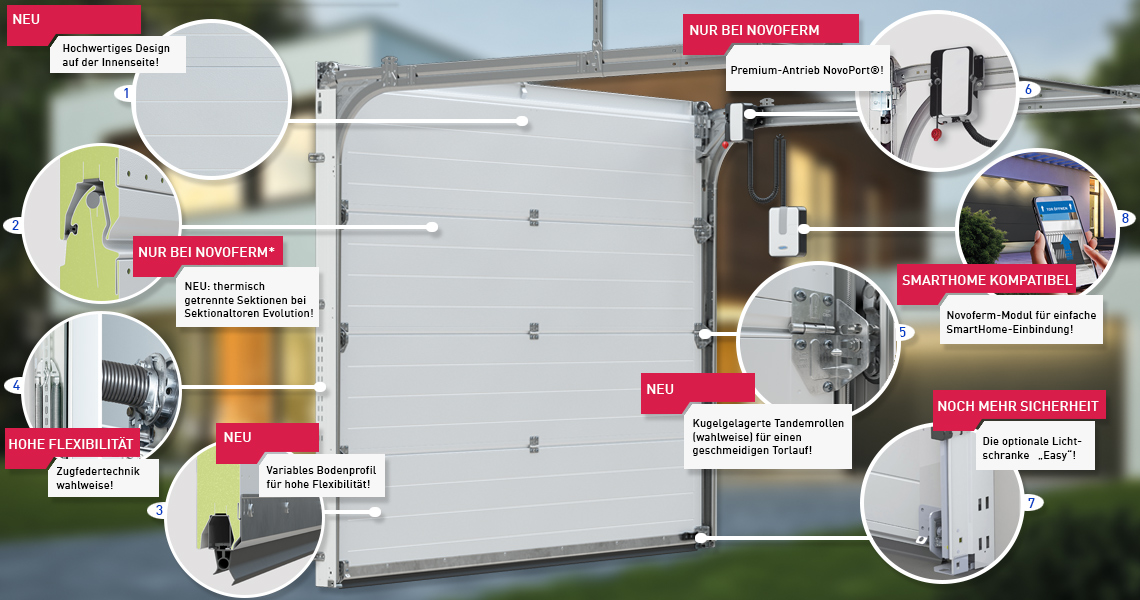

Højdepunkter indeni


(1) Nyt: Harmonisk udseende på indersiden af døren Evolution premium-døren er et visuelt højdepunkt med sit harmoniske udseende på indersiden af døren. Overfladen er færdig i trafikhvid (svarende til RAL 9016). Ud over profilerne og sektionens endestykker i RAL 9016 er dørens udvendige farve ikke længere synlig på indersiden ved dørovergangen.


(2) Nyt: Termisk adskillelse De eksklusive, termisk adskilte sektioner med isolerende hårdskumskerne og ekstra tætninger mellem sektionerne sikrer endnu bedre varmeisolering*.


(3) Nyt: variabel gulvprofil Den nye gulvprofil på dørens nederste kant udligner mindre ujævnheder i gulvet på op til 10 mm og sikrer høj fleksibilitet under installationen takket være slidsede huller.


(4) Høj fleksibilitet: Valgfri fjederteknologi Evolution-premiumdøren kan udstyres med enten flere trækfjederpakker eller torsionsfjedre. De lodrette trækfjedre muliggør en lav installationshøjde (i kombination med en lav overligger) og giver mange muligheder, hvor pladsen er begrænset. Til store størrelser er døren udstyret med torsionsfjederaksler, enten foran eller bagpå.


(5) Nyt: Tandemruller med kuglelejer Tandemruller af høj kvalitet med kuglelejer som ekstraudstyr sikrer en ekstremt jævn og jævn dørbetjening.


(6) Kun fra Novoferm: NovoPort® premium-døråbnerNovoPort®-døråbnersystemet med integreret intern trykknap og visning af dørstatus via håndholdt sender sikrer maksimal komfort. Den innovative, fleksible sideinstallation, valgfrit til højre eller venstre, eliminerer installationsforhindringer fra starten. Det efterlader loftet frit.


(7) Endnu mere sikkerhed: "Easy" -fotocelle. Den valgfrie "Easy"-sikkerhedsfotocelle registrerer forhindringer og personer og afbryder dørens lukkeproces i tvivlstilfælde.


(8) SmartHome-kompatibel I kombination med de nye Novoferm WiFi-moduler muliggør de SmartHome-kompatible garageportåbnere fra Novoferm nem integration af portstyringsenheden i dit eksisterende SmartHome-system. Vores teknologi er kompatibel med almindelige systemer.
Funktionerne kan styres via app eller stemmestyring via Amazon Alexa og Google Home.**


* Inden for dørløsninger med sammenlignelige sektionstykkelser. ** Hardware og funktioner afhænger af SmartHome-systemer, komponenter og frigivelse.

HARMONISK UDSEENDE PÅ INDERSIDEN AF DØREN

HARMONISK UDSEENDE PÅ INDERSIDEN AF DØREN

Overfladen på dørens inderside er færdig i trafikhvid, svarende til RAL 9016. Ud over profilerne og sektionens endestykker i trafikhvid, svarende til RAL 9016, er dørens ydre farve ikke længere synlig på indersiden ved dørovergangen.

Billedet til højre viser den ensartede farvegradient på indersiden af den nye EVOLUTION ISO 45 premium ledhejseport ved hjælp af hovedsektionen som et eksempel i sammenligning med konventionelle portløsninger.

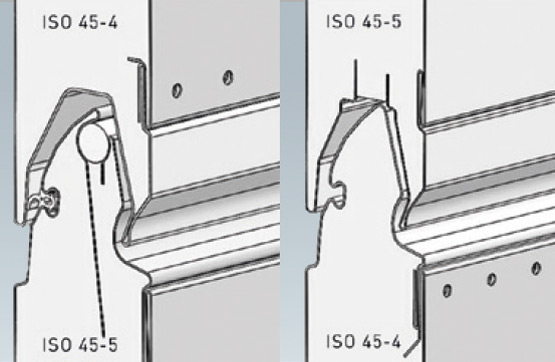

SEKTIONSVERGLEICH ISO 45-4 VS. ISO 45-5

SEKTIONSVERGLEICH ISO 45-4 VS. ISO 45-5

De nye, termisk adskilte sektioner er kompatible med ISO 45-sektionerne i den tidligere serie.

Bagudkompatibilitet er garanteret takket være den gennemprøvede ISO 45-profilgeometri.

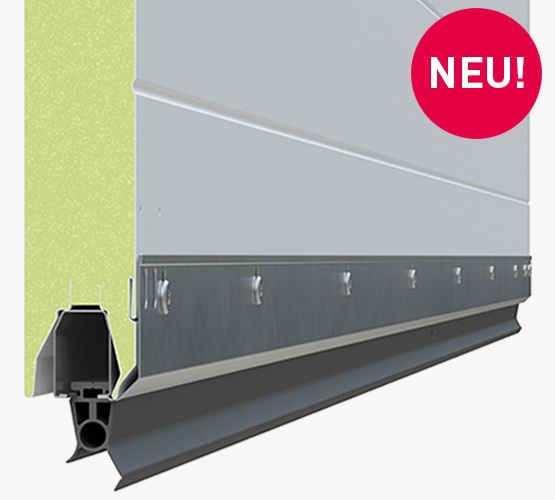

VARIABLER BODENPROFIL

VARIABLER BODENPROFIL

Den nye fabriksmonterede gulvprofil kompenserer for ujævne gulve på op til 10 mm, hvilket gør det nemmere at installere døren sikkert.

De 15 slidsede huller i beslaget sikrer en høj grad af fleksibilitet i tilfælde af lidt ujævne gulve.

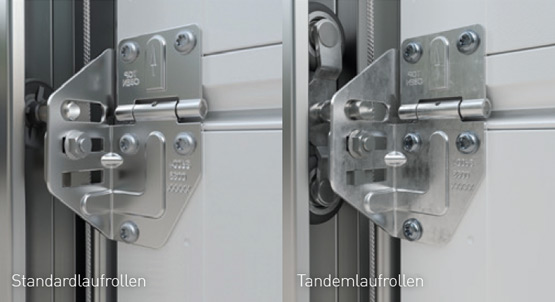

TANDEMRULLER MED KUGLELEJER

TANDEMRULLER MED KUGLELEJER

Som en valgfri variant kan EVOLUTION ISO 45 premium-ledhejseporten udstyres med kuglelejrede tandemruller af høj kvalitet, som giver et jævnt løb mod et mindre tillægsgebyr.

NYE FORETRUKNE FARVER/TRENDFARVER

NYE FORETRUKNE FARVER/TRENDFARVER

Premium-ledhejseporten EVOLUTION ISO 45 fås også i de fem nye, populære trendfarver:

  • Stengrå, svarende til RAL 7030
  • Kvartsgrå, svarer til RAL 7039
  • Basaltgrå, svarende til RAL 7012
  • Skifergrå, svarer til RAL 7015
  • Mørkegrå, DB703

For yderligere tilpasning kan du vælge mellem i alt 14 foretrukne farver til en attraktiv pris og næsten alle RAL-farver.

OVERFLADER, FARVER OG UDSTYR

TOR-PRÄGUNGEN

Prægning af låge

Novoferm Evolution premium ledhejseporte fås i alle 5 dørprægninger, mange overflader og i næsten alle moderne og slutlakerede RAL-farver - så de passer til dit hus' arkitektur.

Elegant stort gitter

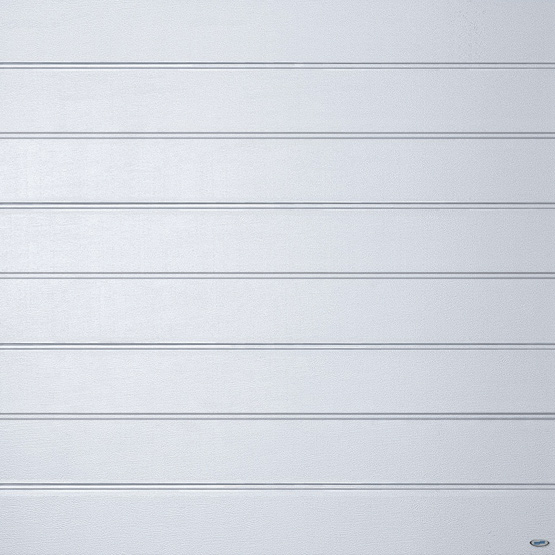

Moderne stor perle

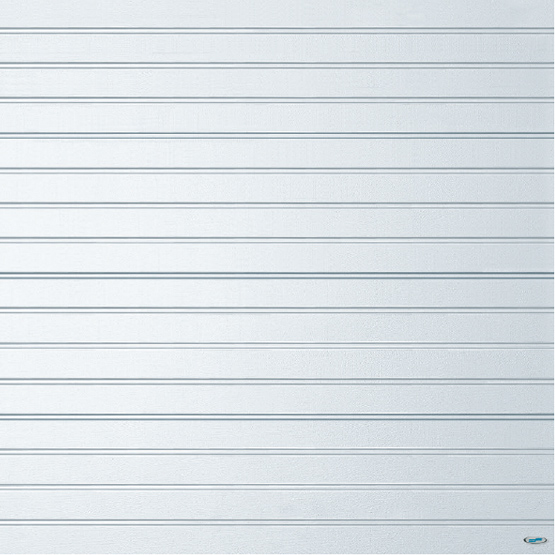

Vandret vulst

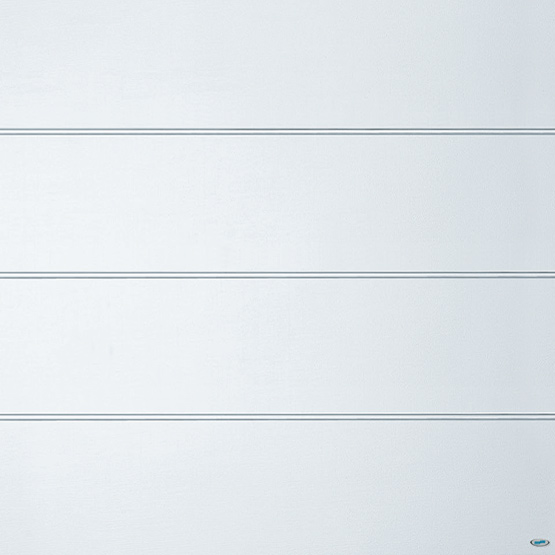

Microline*(stor lamel)

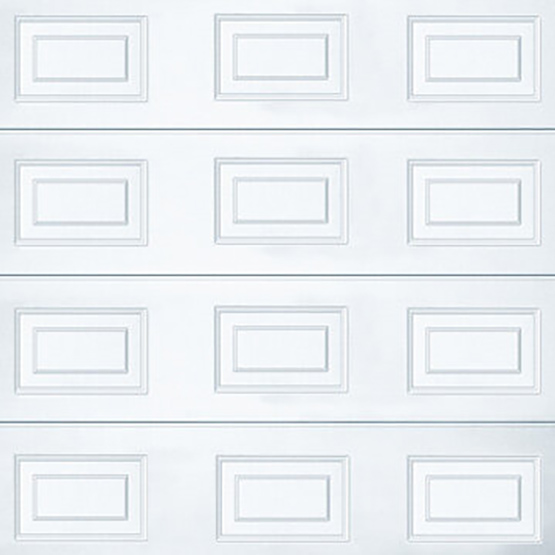

Kassetteoptik


Illustrationer for enkeltgarager viser dørbladstørrelse 2.500 x 2.125 mm og for dobbeltgarager dørbladstørrelse 4.500 x 2.125 mm. Andre dørstørrelser kan afvige fra illustrationen.


Bemærk: * Fås kun i satinfinish satinhvid (svarende til RAL 9016), satin vinduesgrå (svarende til RAL 7040), satin grå (blandet farve) og satin mørkegrå (svarende til RAL 7016).

Dørblad
Indvendigt: Polyurethan-baseret grundmaling, trafikhvid, svarende til RAL 9016
Udvendig standard: Trafikhvid svarende til RAL 9016 (grundet)
Udvendigt: Super-Color-farver, RAL efter eget valg, satinoverflader eller træfinish mod ekstra betaling (slutlakering)
OVERFLADER

Overflader

Vores premium-ledhejseporte ISO 45 Evolution fås efter ønske i en diskret kornet træstruktur, i den elegant glatte Noblesse-overflade, i fire trælook, seks moderne satinoverflader og fire Microline-motiver.

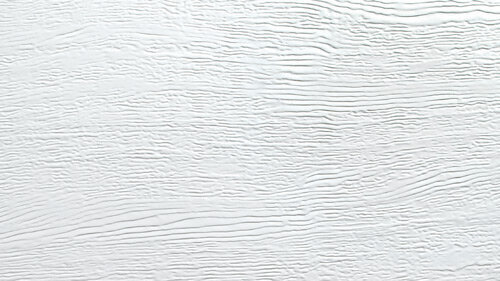

Træstruktur. Den robuste klassiker med en subtilt kornet træstruktur

Noblesse (glat). Den elegant glatte overflade, hvor snavs og fugt bare triller af.

Træ ser ud

Vores ISO 45 Evolution premium ledhejseporte fås også på forespørgsel i 4 overflader med et autentisk rustikt trælook. Overfladerne er overfladebehandlede og vejrbestandige. Træoverfladerne fås i dørprægningerne stor vulst, stor lamel og delvis i kassette (ikke til Winchester og Night oak).

Golden oak (glatt)

Dark oak (glatt)

Winchester (glat)

Nat-eg (glatt)

Satinoverflader

Vores Evolution iso 45-ledhejseporte fås også i seks dekorative, slutlakerede, halvblanke satinoverflader med lav tilsmudsningstendens og særlig vejrbestandighed.


Satinhvid, svarende til RAL 9016


Satin vinduesgrå, svarer til RAL 7040


Satin grå, (blandet farve)


Satin Mørkegrå, svarer til RAL 7016


Satinbrun, svarer til RAL 8014


Satin sort, (blandet farve)

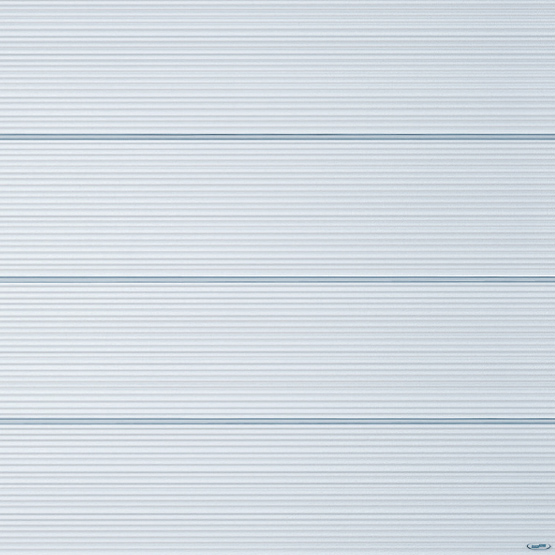

Microline-Motive

Vores populære Microline industridørprægning (stor lamel) i satinhvid, satingrå, satineret mørkegrå og satineret vinduesgrå fås udelukkende til det store lamelmotiv på Evolution premium ledhejseporte med 45 mm isolering.

Det er en moderne, profileret bølgestruktur, som skiller sig ud med en udtryksfuld lys/skygge-effekt.

Microline
Satinhvid,
svarende til RAL 9016

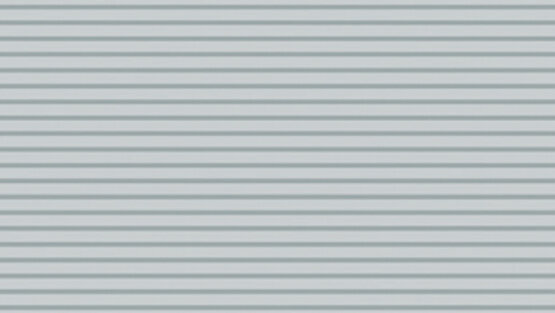

Microline Satin Window grå, svarer til RAL 7040



Microline Satin grey, (blandet farve)

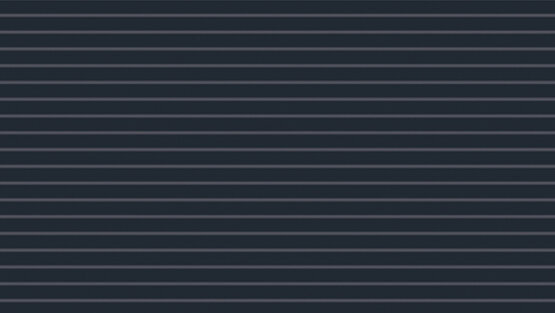

Microline Satin Mørkegrå, svarer til RAL 7016

FARVER

FARVER


Oplev mere farve og variation Med vores overflader i en diskret træstruktur eller den elegant glatte "Noblesse"-overflade kan du vælge mellem 16 foretrukne farver til attraktive priser med en endelig lakfinish og næsten alle RAL-farver til yderligere tilpasning.

Standardfarve

STANDARDFARVE

FORETRÆKKELSESFARVER / SUPERCOLOR-farver og RAL efter eget valg


Mosgrøn, svarer til RAL 6005


Grå aluminium, svarende til RAL 9007


Valnøddebrun, svarer til RAL 8011


Firgrøn, svarer til RAL 6009


Kvartsgrå, svarer til RAL 7039


Sepiabrun, svarer til RAL 8014


Lysegrå, svarer til RAL 7035


Basaltgrå, svarer til RAL 7012

RAL efter eget valg


Vinduesgrå, svarer til RAL 7040


Mørkegrå, DB703


Hvid aluminium, svarende til RAL 9006


Skifergrå, svarer til RAL 7015


Stengrå, svarer til RAL 7030


Antracitgrå, svarer til RAL 7016

RUDER OG VINDUER

RUDER OG VINDUER


VIL DU HAVE MERE LYS I DIN GARAGE? Har du allerede overvejet en dør i en bestemt stil og farve, men den er endnu ikke individuel nok til dig?

Så tag et kig på vores attraktive glasløsninger. De tiltrækker ikke kun opmærksomhed til din garage, men lader også lyset komme ind. Det er især praktisk, hvis du også bruger din garage som hobbyrum eller værksted. Alle Novoferm-ruder er fremstillet af vejrbestandigt akrylglas eller slagfast polykarbonat og er kendetegnet ved maksimal lystransmission.

Vinduer

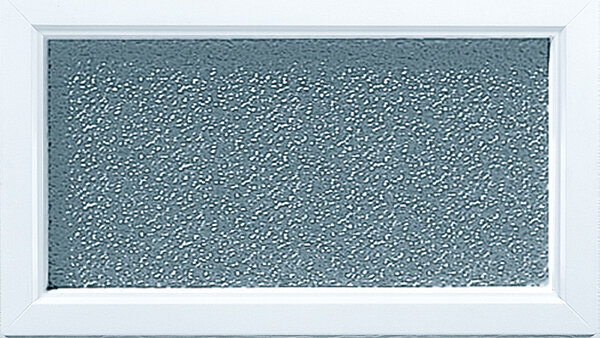

Standard-vindue

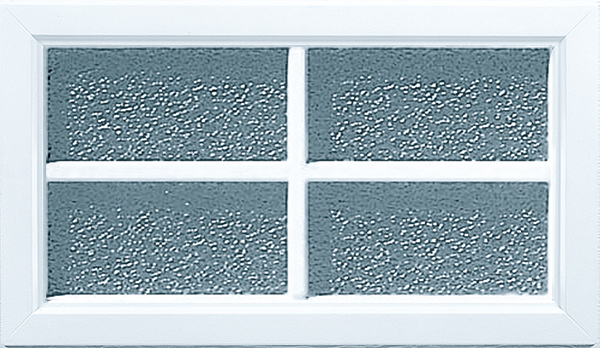

Udseende på tværs af vinduer

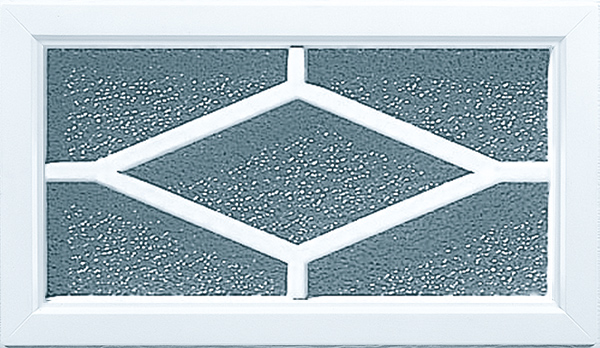

Diamant-look

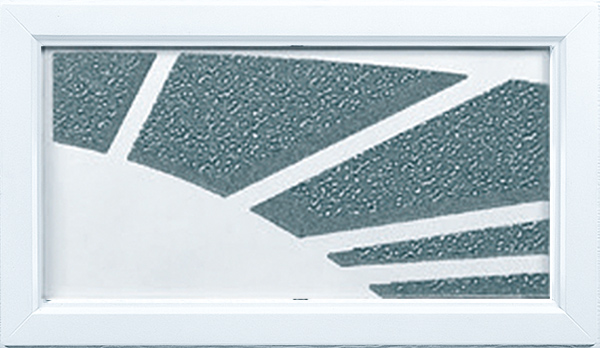

Motiv af solopgang

Dimensioner:

Innen: ca. 392 x 192 mmAußen: ca. 460 x 260 mm

Vinduets tykkelse:


  • Til dørmotiverne med horisontal profil, stor profil og stor lamel: Klart eller krystalklart 25 mm akrylglas med flere ruder, 20 mm akrylglas med flere ruder til Sunrise-motivet



  • Til kassettedørmotivet: Klart eller krystalklart 20 mm akrylglas med dobbeltruder

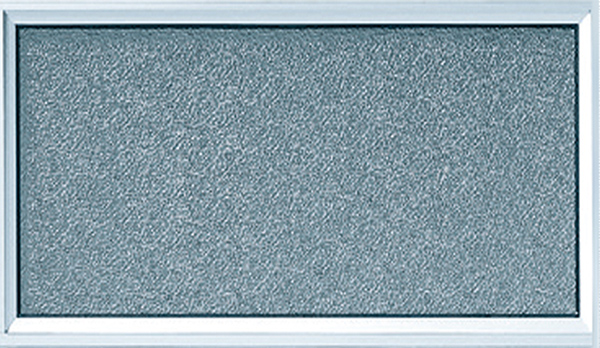

LIGHT BAND

Skivetykkelse 16 mm

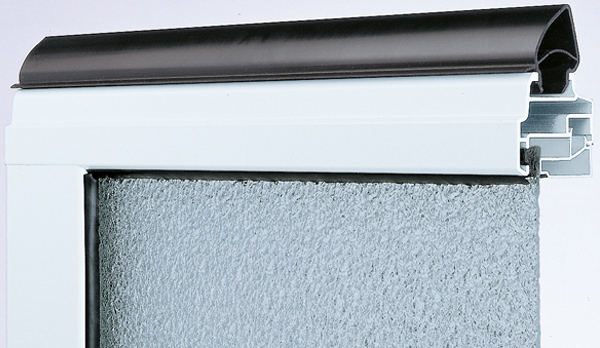

Akrylglas med krystalstruktur

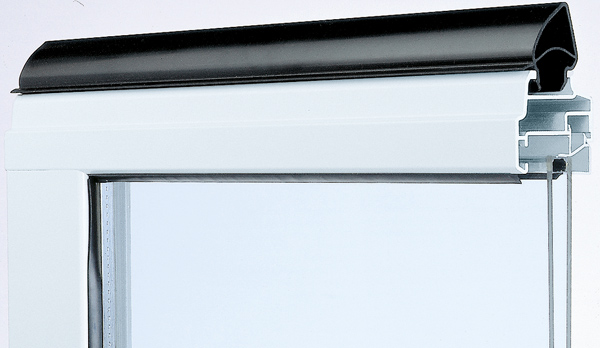

Dobbeltrude akrylglas

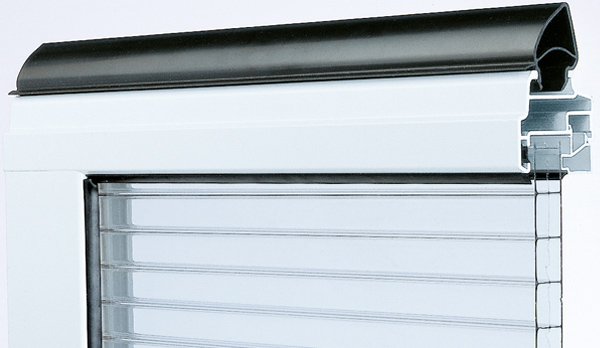

Dobbeltvægget polykarbonatplade

LYSÅBNINGER

Det gennemgående ovenlysvindue fås også som plastbelagt strækmetal.




Bemærk: Vinduer og gennemgående ovenlys er færdige i en tilsvarende farve til trælook og satinoverflader.

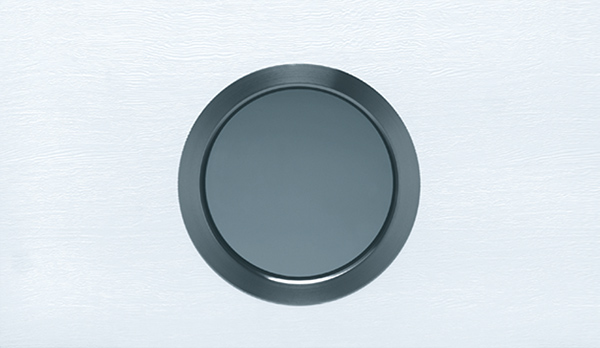

Bullauge med ramme af rustfrit stål og 10 mm akrylglas med flere ruder*.

Dimensioner:

  • Indvendigt: ca. ø 290 mm
  • Udvendigt: ca. ø 350 mm

* Kun til dørmotiver med stor perle og stor lamel

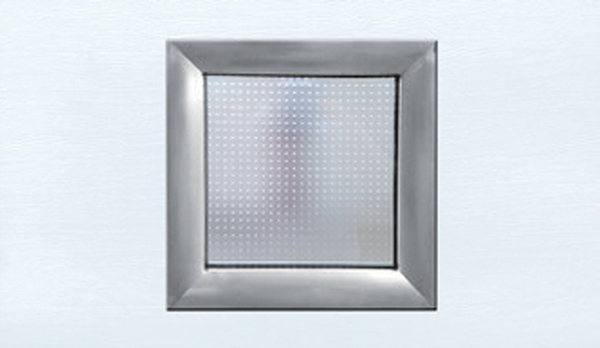

Rektangulært vindue malet i RAL 9006**

Dimensioner:

  • Indvendigt: ca. 235 x 235 mm
  • Udvendigt: ca. 320 x 320 mm

** Kun til ledhejseporte

GATE GRIPS

DØRHÅNDTAG I MANGE MATERIALER OG FARVER


Plastbelagt, i foretrukken eller RAL-farve


Plastbelagt, i foretrukken eller RAL-farve


Plastbelagt, i foretrukken eller RAL-farve

Rustfrit stål

Matchende dørhåndtag fås i alle 16 Super-Color-farver og RAL efter eget valg.

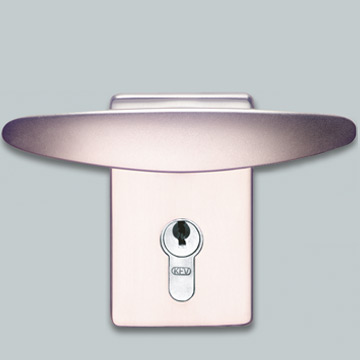

Sølvfarvet anodiseretaluminium

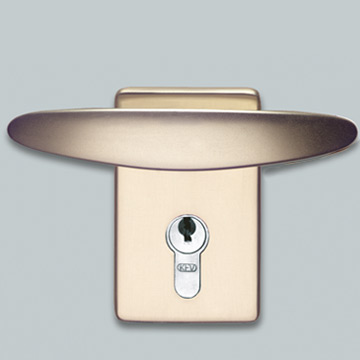

Aluminium nikkel-sølvfarvet anodiseret

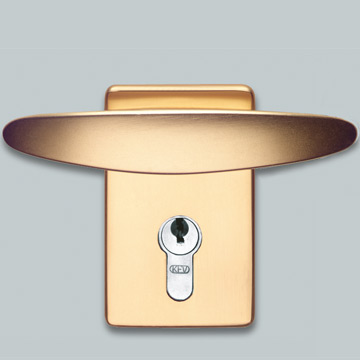

Aluminium messingfarvet anodiseret

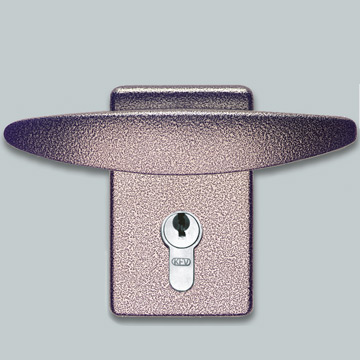

Aluminium med rustik tekstureret effekt

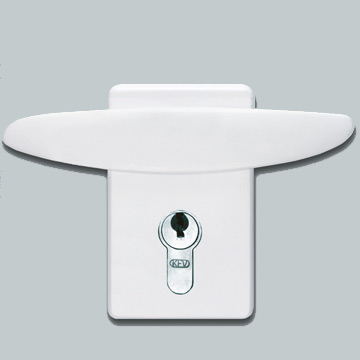

Aluminium Trafikhvid

UDVENDIG BELYSNING AF GARAGEN

UDVENDIG BELYSNING AF GARAGEN

For at sætte din garageport i det rette lys selv efter solnedgang - og samtidig holde uvedkommende ude - anbefaler vi LED-belysningssættet. Det skaber en spændende dialog med andre lyskilder, f.eks. oplyste vinduer, og sætter scenen for den overordnede arkitektur i dit hjem. Afhængigt af dørbredden består belysningssættet af fire, seks eller otte LED'er, som er jævnt fordelt over hele dørens bredde i en U-formet skinne.


Det kan styres enten via den håndholdte sender, som du også bruger til at betjene din døråbner, via en separat timer eller en bevægelsesdetektor.

SPARER PLADS OG ENERGI

Det flade, aluminiumsfarvede LED-belysningssæt (40 x 20 mm) er installeret under garagens overligger for at spare plads, så næsten den fulde frihøjde bevares. LED'er med lang levetid sikrer en meget kraftig belysning med minimalt strømforbrug.
Afhængigt af portbredden kan belysningsenhederne nemt afkortes på begge sider for at opnå nøjagtig symmetrisk belysning af porten.

ET OVERBLIK OVER DINE FORDELE


  • Jævn fordeling over hele dørbredden: 4, 6 eller 8 LED'er til dørbredder på op til 3.000, 4.000 eller 5.000 mm
  • Mulighed for separat kobling uafhængigt af døråbnerens funktion

  • Tilgængelige længder: 3 m, 4 m og 5 m - kan afkortes efter behov!
  • Dør og lys kan styres med én håndholdt sender
  • Belysning valgfrit med eller uden dørbevægelse
  • Kraftig belysning med lavt strømforbrug
  • Vejrbeskyttet belysning
  • Pladsbesparende installation under garagens overligger
  • Lang levetid takket være LED-teknologi
  • Inkl. nättransformator 230 V/12 V
  • Anodiseret aluminium
SIKKERHED OG INDBRUDSSIKRING

SIKKERHED OG INDBRUDSSIKRING

MED RC 2 TESTEDE SEKTIONSOPDELTE GARAGEPORTE FRA NOVOFERM

Vi mener, at indbrudssikring og energieffektivitet hører sammen. Derfor fås Novoferm Evolution og iso 70 Premium-Plus premium ledhejseporte nu også i en indbrudshæmmende version (modstandsklasse RC 2 i overensstemmelse med DIN/TS 18194:2020-07). Det er bevist, at mekaniske sikkerhedssystemer på garageporte med succes afværger indbrudsforsøg: Langt over en tredjedel af alle indbrudsforsøg går i stå på forsøgsstadiet, fordi døren ikke kan tvinges op hurtigt nok. Så hvis du vil beskytte din garage med en passende port, er du på den sikre side med indbrudshæmmende ledhejseporte fra Novoferm. I kombination med Novomatic 423- eller Novomatic 563 S-døråbnerne kan ledhejseporten opnå modstandsklasse RC 2 (iso 70 kun med Novomatic 563 S). Indbrudssikring er endda standard med iso 70 Premium-Plus ledhejseporten.

På forespørgsel kan du få din Evolution Premium-port i en indbrudshæmmende version med modstandsklasse RC 2.


Installationsbetingelser for at opnå RC 2-sikkerhed!

Læs mere

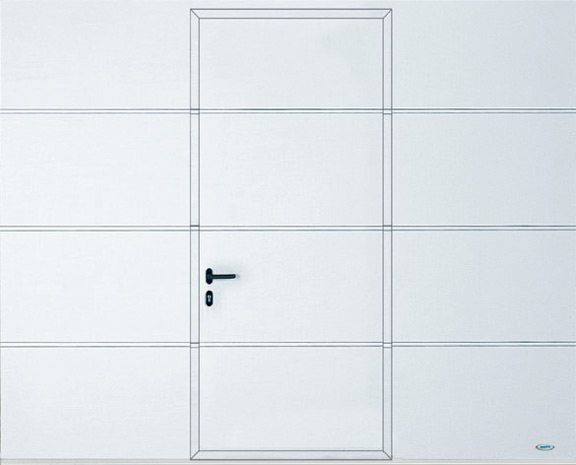

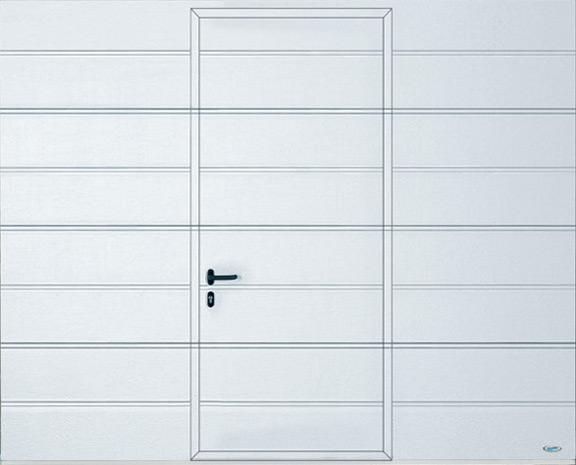

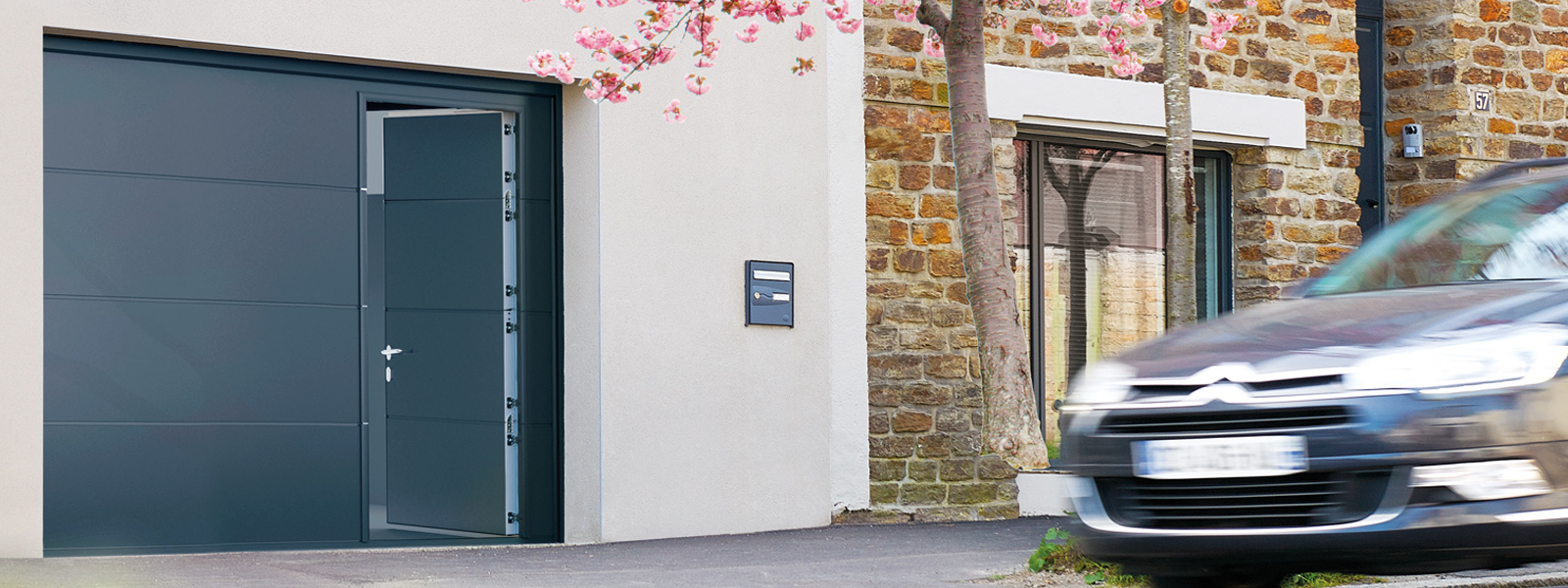

DEN PERFEKT INTEGREREDE GANGDØR (UDVENDIG/INDVENDIG ÅBNING)

DEN PERFEKT INTEGREREDE GANGDØR (UDVENDIG/INDVENDIG ÅBNING)


Hvis din garage er for smal til en sidedør, men du ikke vil gå på kompromis med komforten, anbefaler vi en integreret gangdør. Gangdøre fås til alle EVOLUTION ISO 45 premium ledhejseporte med en bredde på op til 5 m.
De giver en praktisk gennemgangsbredde på 85 cm (60 cm med kassetteprægning) og perfekt varmeisolering takket være dobbeltvægget isolering.

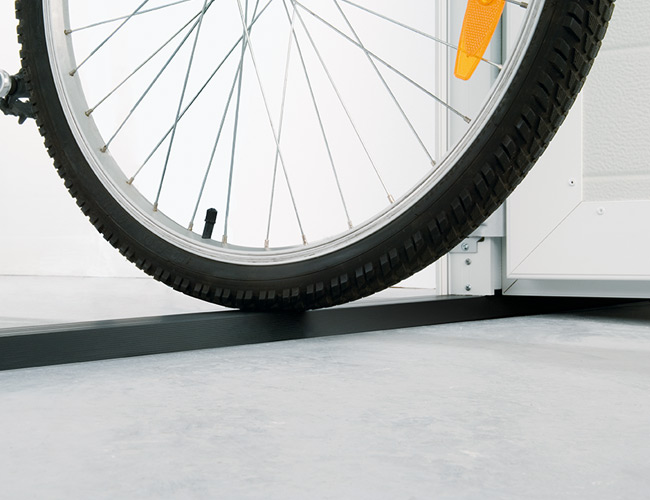

OVER TÆRSKLEN

Den stabile dørbladsramme i kombination med tærskelprofilen i aluminium, der er forstærket med seks hule kamre, sikrer høj stabilitet og funktionalitet, så dørbladets nedbøjningsgrad reduceres til et minimum, selv når døren er åben/ når dørbladet løftes.

Med en højde på kun 24 millimeter er den sortanodiserede aluminiumstærskel velegnet til cykler og knallerter og giver nem adgang.

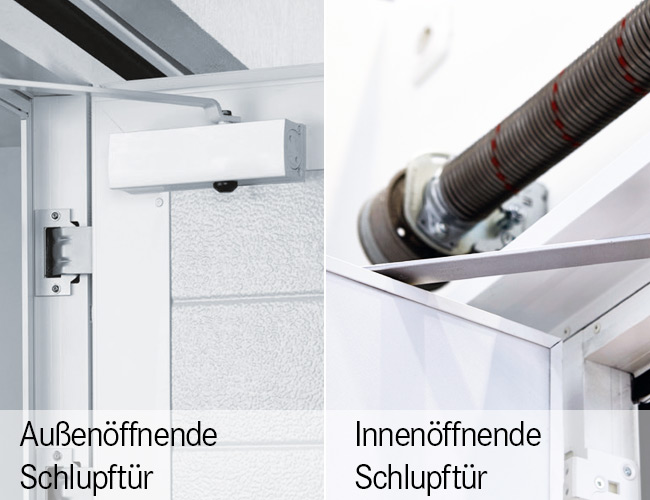

DØREN LUKKER AUTOMATISK

Det sikres af den udadgående standardkarmdørlukker på den udadgående gangdør og den indadgående og usynlige karmdørlukker på den indadgående gangdør.

Det er især praktisk, hvis du har begge hænder fulde, f.eks. når du skal skubbe din cykel, knallert eller plæneklipper ud af garagen.

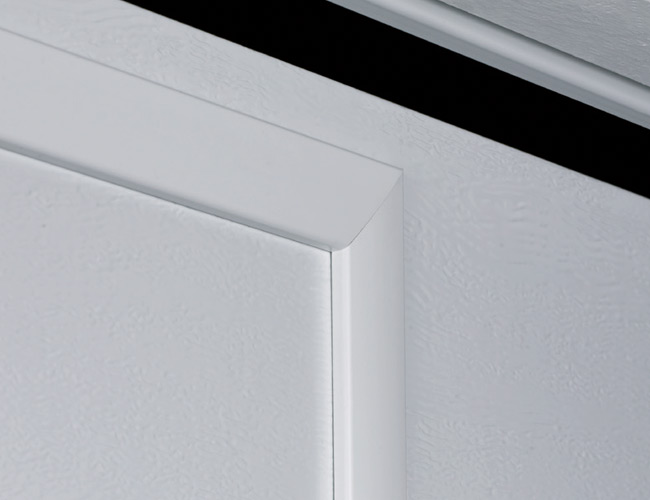

SOFTLINE-PROFIL

Æstetisk helhedsindtryk af døren takket være Softline-profiler (afrundede) og skjulte hængsler. Dørbladets ramme er som standard malet i trafikhvid, svarende til RAL 9016.

Mod et mindre tillæg kan alle andre RAL-farver males i dørbladets farve.

Ved lakerede dørblade (træfarver - kun Golden oak til indadgående gangdøre - Satin white, Satin Window grey, Satin grey, Satin Dark grey og Satin brown) males dørbladsrammen i en matchende farve mod et ekstra gebyr.

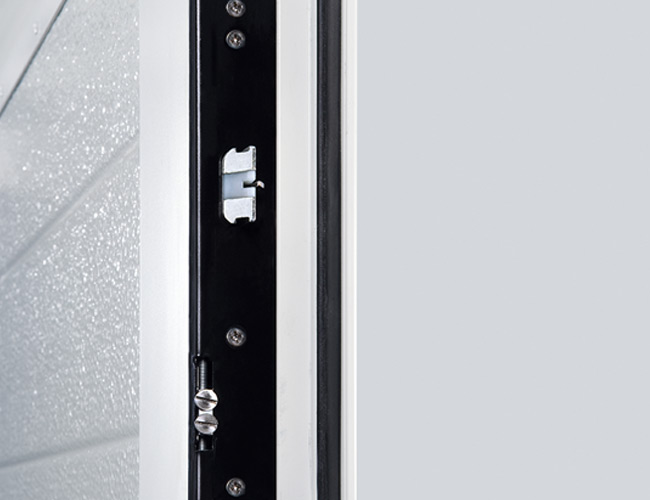

SIKKER FLERPUNKTSLÅSNING

Beskyt dig selv og din ejendom. Hvis din garage har direkte adgang til huset, bruges som hobbyrum eller til opbevaring af en værdifuld mountainbike, anbefales et flerpunktslåsesystem til gangdøren.

Hver sektion af gangdøren låses med sin egen låseanordning og kan nemt betjenes centralt indefra og udefra ved hjælp af profilcylinderlåsen.

Flerpunktslåsesystemet er standard på den indadgående gangdør.



SCHLUPFTÜRFÜLLUNGEN

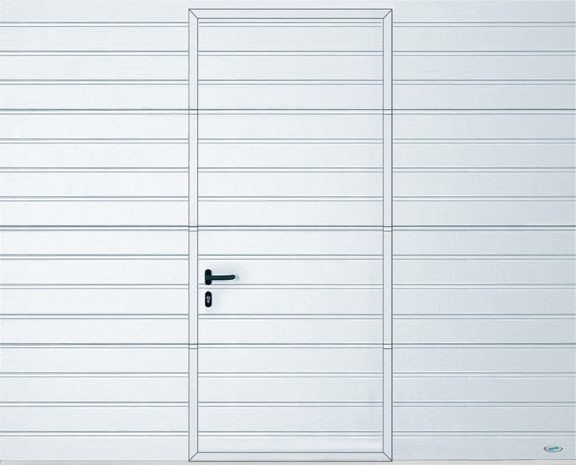

Vandret vulst (kun i Woodgrain)

Stor perle

Stort gitter

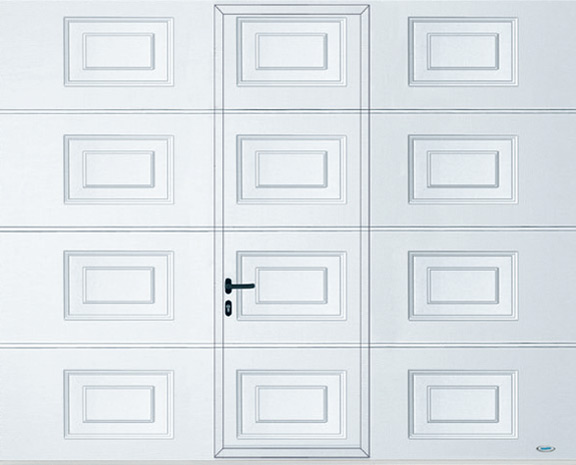

Kassettelook (kun i Woodgrain)



Bemærk: Gangdørens rammeprofiler er færdige i en tilsvarende farve til trælook og satinoverflader. Gangdøre fås til eksklusive døre i den prægning, der er vist ovenfor.



VERGLASUNGEN

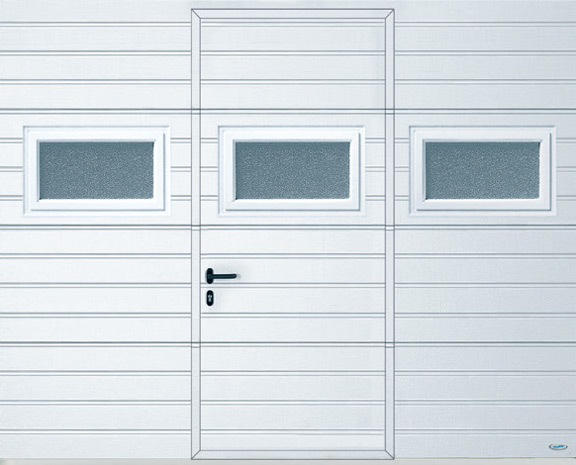

Standard-vindue

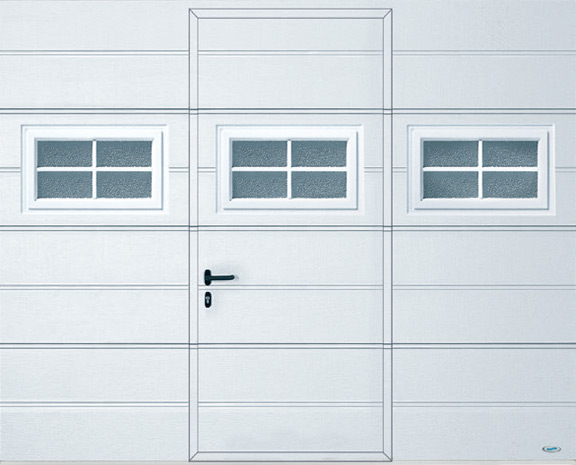

Vindue på tværs

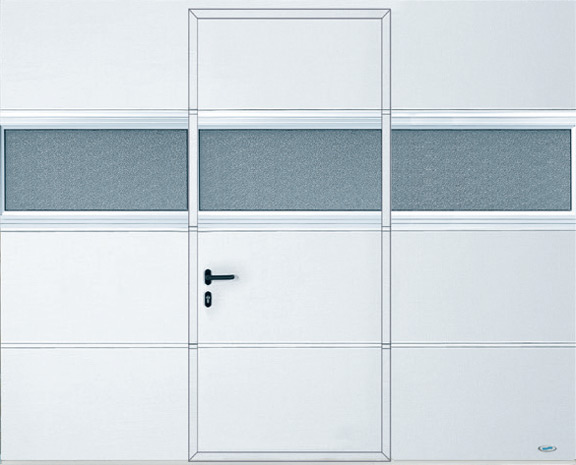

Lysstribe

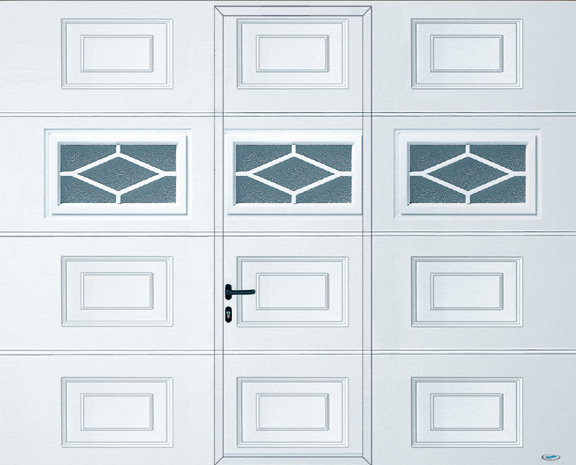

Diamant-vindue


Bemærk: Glasvarianter for alle dørdesigns:
Standardvindue, tværvindue, arkade ovenlysvindue eller diamantvindue. Illustrationerne viser dørbladstørrelse 2.500 x 2.125 mm. Andre dørstørrelser kan afvige fra illustrationen.

ÅBNING AF GARAGEPORT MED ELEKTRISK BETJENING

ÅBNING AF GARAGEPORT MED ELEKTRISK BETJENING

Novoferm anbefaler at købe en garageport sammen med en garageportåbner, fordi alle, der køber en ny garageport i dag, ikke kun ønsker, at den skal se godt ud, men også at den skal være let at åbne. Med en elektrisk portåbner kan du hæve komfortniveauet i din garage med et tryk på en knap og eliminere besværet - blot ved at klikke på radiofjernbetjeningen eller styre med en app.

Alle Novoferm-drev er testet i kombination med Novoferm-porte. Det garanterer maksimal funktionssikkerhed og holdbarhed.
Og takket være den praktiske nødåbning kan du altid komme ind, selv hvis strømmen svigter.

Udvalg af garageportåbnere



Vælg din elektriske døråbner:

NovoPort® hastighedsdøråbner til ledhejseporte, sidemontering

NovoPort® Speed garageportåbner ›

Novomatic-drev til ledhejseporte og vippeporte, loftsmontering

Novomatic-virksomheder ›

Operatør til rulleporte, sidemontering

Kontrolsystem til rulleporte ›

TILBEHØR TIL DREV


Det rigtige tilbehør er også en del af det ønskede udstyr. Fordi folk har forskellige ønsker, og fordi de strukturelle forhold for en garage eller skydedør ikke altid er de samme, tilbyder vi et omfattende udvalg af tilbehør, som du kan udstyre vores systemer med, så de passer til dine individuelle behov.

Dørstyring via app / Let at integrere i standard SmartHome-systemer

SmartHome - Dørstyring med app ›

Tilbehør til døråbnere - fjernbetjeninger, knapper, lysbarrierer, LED-lysstrimler,...

Tilbehør til døråbnere ›

Inspirationen


Ledhejseport af stål i 45 mm (EVO) eller 70 mm design

Prægning af døren:

Elegant storlamelOverflade: SatinsortFarve: Blandet nuance


Ledhejseport af stål i 45 mm (EVO)-design

Prægning af døren:
Elegant storlamelOverflade: Trælook - Winchester (glat)


Ledhejseport af stål i 45 mm (EVO)-design

Prægning af døren:

Attraktiv storvulstOverflade: Noblesse (glat)Farve: Antracitgrå, svarende til RAL 7016


Ledhejseport af stål i 45 mm (EVO) eller 70 mm design

Prægning af døren:

Attraktiv storvulstOverflade: SatineretgråFarve: Blandet farve



Kun til Novoferm ledhejseportemedNovoPort sideåbner med integreret knap


Ledhejseport af stål i 45 mm (EVO) eller 70 mm design

Prægning af døren:

Elegant storlamelOverflade: SatineretgråFarve: Blandet nuance


Ledhejseport af stål i 45 mm (EVO) eller 70 mm design

Prægning af døren:


Elegant storlamelOverflade: Satin windowgreyFarve: Window grey, svarende til RAL7040Vindue : med koøjer


Ledhejseport af stål i 45 mm (EVO) mm design

Prægning af døren:


Attraktiv storvulstOverflade: Woodgrain (diskret kornet træstruktur)Farve: Hvid aluminium, svarende til RAL9006Vindue: med koøjer (indrammet af rustfrit stål)


Sektionsopdelt garageport af stål i 20 mm, 45 mm (EVO) eller 70 mm design

Prægning af døren:


Elegant storlamelOverflade: Noblesse (glat)Farve: Antracitgrå, svarende til RAL7016Tilbehør: med LED-lysstribe til udvendig belysning


Sektionsopdelt garageport af stål i 20 mm, 45 mm (EVO) eller 70 mm design

Prægning af døren:

Elegant storlamelOverflade: Noblesse (glat)Farve: Skifergrå, svarende til RAL 7015


Sektionsopdelt garageport af stål i 20 mm eller 45 mm (EVO) mm design

Prægning af døren:

Attraktiv storvulstOverflade: Woodgrain (diskret træstruktur)Farve: Trafikhvid, svarende til RAL 9016


Ledhejseport af stål i 45 mm (EVO) eller 70 mm design

Prægning af døren:

Elegant storlamelOverflade: SatinsortFarve: Blandet nuance


Ledhejseport af stål i 45 mm (EVO) eller 70 mm design

Prægning af døren:

Attraktiv storvulstOverflade: Noblesse (glat)Farve: Antracitgrå, svarende til RAL 7016


Sektionsopdelt garageport af stål i 20 eller 45 mm (EVO) design

Prægning af døren:

Attraktiv storvulstOverflade: Woodgrain (diskret kornet træstruktur)Farve: Vinduesgrå, svarende til RAL 7040


Ledhejseport af stål i 45 mm (EVO) mm design

Prægning af døren:


Attraktiv storvulstOverflade: Woodgrain (diskret træstruktur)Farve venstre dør: Trafikhvid, svarende til RAL9016Farve højre dør : Stålblå , svarende til RAL 9011


Sektionsopdelt garageport af stål i 20, 45 mm (EVO) eller 70 mm design

Prægning af døren:

Elegant storlamelOverflade: Noblesse (glat)Farve: Grå aluminium, svarende til RAL 9007


Ledhejseport af stål i 45 mm (EVO) eller 70 mm design

Prægning af døren:

Elegant storlamelOverflade: SatinmørkegråFarve: Antracitgrå, svarende til RAL 7016


Ledhejseport af stål i 45 mm (EVO)-design

Prægning af døren:

Microline (stor lamel)Overflade: SatinmørkegråFarve: Antracitgrå, svarende til RAL 7016


Ledhejseport af stål i 20 mm eller 45 mm (EVO) design

Prægning af døren:

Attraktiv storvulstOverflade: Woodgrain (diskret kornet træstruktur)Farve: Trafikhvid, svarende til RAL 9016

TEKNOLOGI OG DETALJER

SPÆNDINGSFJEDERTEKNOLOGI SOM EKSTRAUDSTYR

SPÆNDINGSFJEDERTEKNOLOGI SOM EKSTRAUDSTYR

Vores Premium-ledhejseporte fås enten med et lodret trækfjedersystem (lodret trækfjeder) eller med stabile torsionsfjederaksler. Sammenlignet med vores ledhejseporte med 20 mm isolering fås vores Premium-ledhejseporte af høj kvalitet med 45 mm isolering og vores Premium Plus-ledhejseporte med særlig høj isolering og en samlet sektionstykkelse på 70 mm (op til en størrelse på 3.000 x 2.750 mm (BxH))* med torsionsfjederaksler mod et mindre tillæg, med vedligeholdelsesfri fjederbrudsbeskyttelse testet i henhold til DIN EN 12604. Alle større versioner fås med vores torsionsfjederaksler som standard.
Dette sikrer, at døren holdes sikkert fast, selv i tilfælde af fjederbrud, og kan flyttes opad igen.


* Gælder for versioner med træfinish. Til glatte overflader op til en størrelse på 3.000 x 2.500 mm.

DETALJER OM FORÅRSTEKNIKKER

LODRET TRÆKFJEDER - OGSÅ IDEEL TIL RENOVERING

Ledhejseportene iso 20 og iso 45 med en bredde på op til 3.000 mm og en højde på 2.500 mm (glat) eller 2.750 mm (woodgrain) fås med et lodret trækfjedersystem. Med iso 70 er dette kun muligt op til 3.000 mm (bredde) og 2.375 mm (højde).


Med en stopbredde på kun 80 mm pr. side er disse døre også ideelle til renoveringsprojekter.


1. Indgrebsbeskyttet afbøjningsskive Stålkablerne løber lodret ind i den vinklede ramme via indgrebsbeskyttede, kuglelejemonterede afbøjningsskiver med en U-formet skiveholder. Det sparer plads i højden i modsætning til torsionsfjederen foran.


2. Rebholder Den nye rebholder med wireholder sørger for, at rebene løber sikkert i den vinklede ramme uden at berøre den isolerede sektion. Den separate dørbladsføring sikrer en optimal lukkeposition for dørbladet.


3. Integreret tandremsfastgørelse Formens endestykke indeholder en sikker fastgørelse til den vedligeholdelsesfrie NovoPort®-tandrem.


4. Flere trækfjedersamlinger Til døre med trækfjeder: Fjederen justeres i den øverste ende af fjedersamlingen. Lodrette trækfjedre giver lave installationsdybder og kræver kun lidt plads.


5. NovoPort®-unik og fleksibelNovoPort®-døråbnersystemet sikrer maksimal komfort under betjening og installation. Motoren er ikke fastgjort til loftet som konventionelle døråbnere, men er simpelthen integreret i sidedørens spor - til højre eller venstre, afhængigt af de strukturelle forhold.


6. Fingerklemsikring Designet af sektioner og hængsler forhindrer klemmepunkter på dørbladet fra starten - både indefra og udefra.


7. Beskyttelse mod fingerklemning og indvendig kabelføring De vinklede rammer forhindrer i høj grad fingerklemning mellem dørblad og ramme. Indvendige ophængningskabler minimerer risikoen for skader og sikrer maksimal funktionssikkerhed.

Torsionsfjederaksler til iso 45

Vores iso 45- og iso 70-ledhejseporte af høj kvalitet fås (op til en størrelse på 3.000 x 2.750 mm (BxH))* med torsionsfjederaksler, med vedligeholdelsesfri fjederbrudsikring testet i overensstemmelse med DIN EN 12604, mod en mindre merpris.

Alle større versioner fås med vores torsionsfjederaksler som standard.
Dette sikrer, at døren holdes sikkert fast, selv i tilfælde af fjederbrud, og kan flyttes opad igen.


* Gælder for versioner med træfinish. Til glatte overflader op til en størrelse på 3.000 x 2.500 mm.

Pluspunkterne på et øjeblik

  • Enkel installation med lav totalhøjde
  • Enkel justering af fjederen
  • Kortere vandrette skinner (kræver mindre plads)
  • Hurtig og nem installation af NovoPort®.
  • Lavt krav til overligger som standard
  • Desuden er det lodrette trækfjedersystem til iso 45- og iso 70-ledhejseporte billigere end varianten med torsionsfjeder.
NORMALE STØRRELSER - SÆNKNING AF HØJRE TRÆKFJEDER

NORMALE STØRRELSER - TRÆKFJEDER I HØJRE SIDE (FJEDER I HØJRE SIDE, STOR FJEDER, STOR FJEDER (INKLUSIVE MICROLINE), KASSETTE OPTIQUE)

Normgröße

Bestellmaß (BMR)



Maximales Maueröffnungsmaß/ Garagenöffnungsmaß

Rahmenaußenmaß
(RAM)

Garageninnenmaß
(GIB)

Einbautiefe
(EBT)

Deckenhöhe
(DH)

Lichte Durchfahrtshöhe
(LDH)

Breite x HöheBreite x HöheBreite x Höhe(min.)* (opt.)(min.) Handbetrieb/
NovoPort®		Handbetrieb
(mit Klammer)		Antrieb

2250 x 1875

2340 x 1965

2402 x 1985

2410 (2500)

2495

1990

1825

1875

2250 x 2000

2340 x 2090

2402 x 2110

2410 (2500)

2620

2115

1950

2000

2250 x 2125

2340 x 2215

2402 x 2235

2410 (2500)

2745

2240

2075

2125

2375 x 1875

2465 x 1965

2527 x 1985

2535 (2625)

2495

1990

1825

1875

2375 x 2000

2465 x 2090

2527 x 2110

2535 (2625)

2620

2115

1950

2000

2375 x 2075

2465 x 2165

2527 x 2185

2535 (2625)

2695

2190

2025

2075

2375 x 2125

2465 x 2215

2527 x 2235

2535 (2625)

2745

2240

2075

2125

2375 x 2250

2465 x 2340

2527 x 2360

2535 (2625)

2870

2365

2200

2250

2375 x 2375

2465 x 2465

2527 x 2485

2535 (2625)

2995

2490

2325

2375

2500 x 1875

2590 x 1965

2652 x 1985

2660 (2750)

2495

1990

1825

1875

2500 x 2000

2590 x 2090

2652 x 2110

2660 (2750)

2620

2115

1950

2000

2500 x 2075

2590 x 2165

2652 x 2185

2660 (2750)

2695

2190

2025

2075

2500 x 2125

2590 x 2215

2652 x 2235

2660 (2750)

2745

2240

2075

2125

2500 x 2250

2590 x 2340

2652 x 2360

2660 (2750)

2870

2365

2200

2250

2500 x 2375

2590 x 2465

2652 x 2485

2660 (2750)

2995

2490

2325

2375

2500 x 2500

2590 x 2590

2652 x 2610

2660 (2750)

3120

2615

2450

2500

2500 x 2750

2590 x 2840

2652 x 2860

2660 (2750)

3370

2865

2700

2750

2625 x 2125

2715 x 2215

2777 x 2235

2785 (2875)

2745

2240

2075

2125

2750 x 2000

2840 x 2090

2902 x 2110

2910 (3000)

2620

2115

1950

2000

2750 x 2125

2840 x 2215

2902 x 2235

2910 (3000)

2745

2240

2075

2125

2750 x 2250

2840 x 2340

2902 x 2360

2910 (3000)

2870

2365

2200

2250

2750 x 2750

2840 x 2840

2902 x 2860

2910 (3000)

3370

2865

2700

2750

3000 x 2000

3090 x 2090

3152 x 2110

3160 (3250)

2620

2115

1950

2000

3000 x 2125

3090 x 2215

3152 x 2235

3160 (3250)

2745

2240

2075

2125

3000 x 2250

3090 x 2340

3152 x 2360

3160 (3250)

2870

2365

2200

2250

3000 x 2375

3090 x 2465

3152 x 2485

3160 (3250)

2995

2490

2325

2375

3000 x 2500

3090 x 2590

3152 x 2610

3160 (3250)

3120

2615

2450

2500

3000 x 2375

3090 x 2465

3152 x 2485

3160 (3250)

2995

2490

2325

2375

3000 x 2500

3090 x 2590

3152 x 2610

3160 (3250)

3120

2615

2450

2500

*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).
RENOVERINGSSTØRRELSER - LODRET TRÆKFJEDER

RENOVERINGSSTØRRELSER VED UDSKIFTNING AF EN LEDHEJSEPORT TIL EN VIPPEPORTE

Med eksisterende vippeporte
Novoferm K®/konkurrerende mærker

Ny renoveringsstørrelse

Bestillingsstørrelse (BMR)

Udvendig karmdimension
(RAM)

Frihøjde
Frihøjde
(LDH)

Bestillingsdimension (BMR)

Maksimum
vægåbningsdimension/
Dimension på garageåbning

Udvendig rammedimension
(RAM)

Indvendige garage-dimensioner
(GIB)

Installationsdybde (EBT)

Loftshøjde
(DH)

Frihøjde (LDH)

Bredde x højde

Bredde x højde

Bredde x højde

Bredde x højde

Bredde x højde

Bredde x højde

(min.)* (opt.)

(min.) Manuel betjening/
NovoPort®

Manuel betjening
(med klemme)

Drivenhed

2250 x 2000

2341 x 2065

1860

2190 x 1925

2280 x 20152342 x 20352350 (2440)

2545

2040

1875

1925

2250 x 2125

2341 x 2190

1985

2190 x 2050

2280 x 21402342 x 21602350 (2440)

2670

2165

2000

2050

2375 x 2000

2466 x 2065

1860

2315 x 1925

2405 x 20152467 x 20352475 (2565)

2545

2040

1875

1925

2375 x 2125

2466 x 2190

1985

2315 x 2050

2405 x 21402467 x 21602475 (2565)

2670

2165

2000

2050

2375 x 2250

2466 x 2315

2110

2315 x 2175

2405 x 22652467 x 22852475 (2565)

2795

2290

2125

2175

2500 x 2000

2591 x 2065

1860

2440 x 1925

2530 x 20152592 x 20352600 (2690)

2545

2040

1875

1925

2500 x 2125

2591 x 2190

1985

2440 x 2050

2530 x 21402592 x 21602600 (2690)

2670

2165

2000

2050

2500 x 2250

2591 x 2315

2110

2440 x 2175

2530 x 22652592 x 22852600 (2690)

2795

2290

2125

2175

3000 x 2125

3091 x 2190

1985

2940 x 2050

3030 x 21403092 x 21603100 (3190)

2670

2165

2000

2050

*Ved brug af aluminiumsrammesæt eller monteringshjælpemidler (S-anker, variabelt rammeanker): 90 mm pr. side kræves (GIB = BRB + 180 mm).
VORNELIEGENDE TORSIONSFEDERWELLE (VL)

VANDRET VULST, STOR VULST, STOR LAMEL (INKLUSIVE MICROLINE), KASSETTELOOK

Normgrößen

Bestellmaß
(BRM)

Maximales
Maueröffnungsmaß/
Garagenöffnungsmaß

Rahmenaußenmaß
(RAM)

Einbautiefe
(EBT)

Garageninnenmaß
(GIB)

Deckenhöhe
(DH)

Durchfahrtshöhe
(LDH)
Stahltore

Lichte Durchfahrtshöhe
(LDH)
Holztore

Breite x Höhe

Breite x Höhe

Breite x Höhe

(min.)* (opt.)

(min.) Handbetrieb/
NovoPort®

Handbetrieb
(mit Klammer)

Antrieb

Handbetrieb
(mit Klammer)

Antrieb

2250 x 1875

2340 x 1965

2402 x 2085

2495

2410 (2500)

2090

1825

1875

1735

1835

2250 x 2000

2340 x 2090

2402 x 2210

2620

2410 (2500)

2215

1950

2000

1860

1960

2250 x 2125

2340 x 2215

2402 x 2335

2745

2410 (2500)

2340

2075

2125

1985

2085

2375 x 1875

2465 x 1965

2527 x 2085

2495

2535 (2625)

2090

1825

1875

1735

1835

2375 x 2000

2465 x 2090

2527 x 2210

2620

2535 (2625)

2215

1950

2000

1860

1960

2375 x 2075

2465 x 2165

2527 x 2285

2695

2535 (2625)

2290

2025

2075

1935

2035

2375 x 2125

2465 x 2215

2527 x 2335

2745

2535 (2625)

2340

2075

2125

1985

2085

2375 x 2250

2465 x 2340

2527 x 2460

2870

2535 (2625)

2465

2200

2250

2110

2210

2500 x 1875

2590 x 1965

2652 x 2085

2495

2660 (2750)

2090

1825

1875

1735

1835

2500 x 2000

2590 x 2090

2652 x 2210

2620

2660 (2750)

2215

1950

2000

1860

1960

2500 x 2075

2590 x 2165

2652 x 2285

2695

2660 (2750)

2290

2025

2075

1935

2035

2500 x 2125

2590 x 2215

2652 x 2335

2745

2660 (2750)

2340

2075

2125

1985

2085

2500 x 2250

2590 x 2340

2652 x 2460

2870

2660 (2750)

2465

2200

2250

2110

2210

2500 x 2375

2590 x 2465

2652 x 2585

2995

2660 (2750)

2590

2325

2375

2235

2335

2500 x 2500

2590 x 2590

2652 x 2710

3120

2660 (2750)

2715

2450

2500

2360

2460

2500 x 2750

2590 x 2840

2652 x 2960

3370

2660 (2750)

2965

2700

2750

2610

2710

2625 x 2125

2715 x 2215

2777 x 2335

2745

2785 (2875)

2340

2075

2125

1985

2085

2750 x 2000

2840 x 2090

2902 x 2210

2620

2910 (3000)

2215

1950

2000

1860

1960

2750 x 2125

2840 x 2215

2902 x 2335

2745

2910 (3000)

2340

2075

2125

1985

2085

2750 x 2250

2840 x 2340

2902 x 2460

2870

2910 (3000)

2465

2200

2250

2110

2210

2750 x 2750

2840 x 2840

2902 x 2960

3370

2910 (3000)

2965

2700

2750

2610

2710

3000 x 2000

3090 x 2090

3152 x 2210

2620

3160 (3250)

2215

1950

2000

1860

1960

3000 x 2125

3090 x 2215

3152 x 2335

2745

3160 (3250)

2340

2075

2125

1985

2085

3000 x 2250

3090 x 2340

3152 x 2460

2870

3160 (3250)

2465

2200

2250

2110

2210

3000 x 2375

3090 x 2465

3152 x 2585

2995

3160 (3250)

2590

2325

2375

2235

2335

3000 x 2500

3090 x 2590

3152 x 2710

3120

3160 (3250)

2715

2450

2500

2360

2460

3000 x 3000

3090 x 3090

3152 x 3210

3620

3160 (3250)

3215

2950

3000

2860

2960

3250 x 2000

3340 x 2090

3402 x 2210

2620

3410 (3500)

2215

1950

2000

1860

1910

3250 x 2125

3340 x 2215

3402 x 2335

2745

3410 (3500)

2340

2075

2125

1985

2035

3250 x 2250

3340 x 2340

3402 x 2460

2870

3410 (3500)

2465

2200

2250

2110

2160

3500 x 2000

3590 x 2090

3652 x 2210

2620

3660 (3750)

2215

1950

2000

1860

1910

3500 x 2125

3590 x 2215

3652 x 2335

2745

3660 (3750)

2340

2075

2125

1985

2035

3500 x 2250

3590 x 2340

3652 x 2460

2870

3660 (3750)

2465

2200

2250

2110

2160

3750 x 2000

3840 x 2090

3902 x 2210

2620

3910 (4000)

2215

1950

2000

1860

1910

3750 x 2125

3840 x 2215

3902 x 2335

2745

3910 (4000)

2340

2075

2125

1985

2035

3750 x 2250

3840 x 2340

3902 x 2460

2870

3910 (4000)

2465

2200

2250

2110

2160

4000 x 2000

4090 x 2090

4152 x 2210

2620

4160 (4250)

2215

1950

2000

1860

1910

4000 x 2125

4090 x 2215

4152 x 2335

2745

4160 (4250)

2340

2075

2125

1985

2035

4000 x 2250

4090 x 2340

4152 x 2460

2870

4160 (4250)

2465

2200

2250

2110

2160

4250 x 2000

4340 x 2090

4402 x 2210

2620

4410 (4500)

2215

1950

2000

1860

1910

4250 x 2125

4340 x 2215

4402 x 2335

2745

4410 (4500)

2340

2075

2125

1985

2035

4250 x 2250

4340 x 2340

4402 x 2460

2870

4410 (4500)

2465

2200

2250

2110

2160

4500 x 2000

4590 x 2090

4652 x 2210

2620

4660 (4750)

2215

1950

2000

1860

1910

4500 x 2125

4590 x 2215

4652 x 2335

2745

4660 (4750)

2340

2075

2125

1985

2035

4500 x 2250

4590 x 2340

4652 x 2460

2870

4660 (4750)

2465

2200

2250

2110

2160

4750 x 2000

4840 x 2090

4902 x 2210

2620

4910 (5000)

2215

1950

2000

1860

1910

4750 x 2125

4840 x 2215

4902 x 2335

2745

4910 (5000)

2340

2075

2125

1985

2035

4750 x 2250

4840 x 2340

4902 x 2460

2870

4910 (5000)

2465

2200

2250

2110

2160

5000 x 2000

5090 x 2090

5152 x 2210

2620

5160 (5250)

2215

1950

2000

1860

1910

5000 x 2125

5090 x 2215

5152 x 2335

2745

5160 (5250)

2340

2075

2125

1985

2035

5000 x 2250

5090 x 2340

5152 x 2460

2870

5160 (5250)

2465

2200

2250

2110

2160

5500 x 2000

5590 x 2090

5652 x 2210

2620

5660 (5750)

2215

1950

2000

–

–

5500 x 2125

5590 x 2215

5652 x 2335

2745

5660 (5750)

2340

2075

2125

–

–

5500 x 2250

5590 x 2340

5652 x 2460

2870

5660 (5750)

2465

2200

2250

–

–

Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen.
*Bei Verwendung verstärkte Winkelzarge, Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).
RENOVERINGSSTØRRELSER - FORRESTE TORSIONSFJEDERAKSEL (VL)

RENOVERINGSSTØRRELSER VED UDSKIFTNING AF EN LEDHEJSEPORT TIL EN VIPPEPORTE

Med eksisterende vippeporte
Novoferm K®/konkurrerende mærker

Ny renoveringsstørrelse

Bestillingsstørrelse (BMR)

Udvendig karmdimension
(RAM)

Frihøjde
Frihøjde
(LDH)

Bestillingsdimension (BMR)

Maksimum
vægåbningsdimension/
Dimension på garageåbning

Udvendig rammedimension
(RAM)

Indvendige garage-dimensioner
(GIB)

Installationsdybde (EBT)

Loftshøjde
(DH)

Frihøjde (LDH)

Bredde x højde

Bredde x højde

Bredde x højde

Bredde x højde

Bredde x højde

Bredde x højde

(min.)* (opt.)

(min.) Manuel betjening/
NovoPort®

Manuel betjening
(med klemme)

Drivenhed

2250 x 2000

2341 x 2065

1860

2190 x 1925

2280 x 20152342 x 21352350 (2440)

2545

2140

1875

1925

2250 x 2125

2341 x 2190

1985

2190 x 2050

2280 x 21402342 x 22602350 (2440)

2670

2265

2000

2050

2375 x 2000

2466 x 2065

1860

2315 x 1925

2405 x 20152467 x 21352475 (2565)

2545

2140

1875

1925

2375 x 2125

2466 x 2190

1985

2315 x 2050

2405 x 21402467 x 22602475 (2565)

2670

2265

2000

2050

2375 x 2250

2466 x 2315

2110

2315 x 2175

2405 x 22652467 x 23852475 (2565)

2795

2390

2125

2175

2500 x 2000

2591 x 2065

1860

2440 x 1925

2530 x 20152592 x 21352600 (2690)

2545

2140

1875

1925

2500 x 2125

2591 x 2190

1985

2440 x 2050

2530 x 21402592 x 22602600 (2690)

2670

2265

2000

2050

2500 x 2250

2591 x 2315

2110

2440 x 2175

2530 x 22652592 x 23852600 (2690)

2795

2390

2125

2175

3000 x 2125

3091 x 2190

1985

2940 x 2050

3030 x 21403092 x 22603100 (3190)

2670

2265

2000

2050

*Ved brug af aluminiumsrammesæt eller monteringshjælpemidler (S-anker, variabelt rammeanker): 90 mm pr. side kræves (GIB = BRB + 180 mm).
NORMAL STØRRELSE - BAGESTE SÆNKENDE TORSIONSFJEDERAKSEL (HL)

NORMALE STØRRELSER - BAGESTE SÆNKENDE TORSIONSFJEDERAKSEL (HL) - (VOGN-SIDE SEGL, STORT SEGL, STOR SLÆDE (INKLUSIVE MICROLINE), KASSETTE OPTIQUE)

Normgröße

Bestellmaß (BMR)





Breite x Höhe

Maximales Maueröffnungsmaß/ Garagenöffnungsmaß



Breite x Höhe

Rahmenaußenmaß
(RAM)

Breite x Höhe

Einbautiefe
(EBT)

Garageninnenmaß
(GIB)

(min.)* (opt.)

Deckenhöhe
(DH)

(min.) Handbetrieb/
NovoPort®

Lichte Durchfahrtshöhe
(LDH)

Stahltore

Lichte Durchfahrtshöhe
(LDH)

Holztore

Handbetrieb
(mit Klammer)

Antrieb

Handbetrieb
(mit Klammer)

Antrieb

2250 x 1875

2340 x 1965

2402 x 1985

2625

2410 (2500)

1990

1825

1875

1735

1835

2250 x 2000

2340 x 2090

2402 x 2110

2750

2410 (2500)

2115

1950

2000

1860

1960

2250 x 2125

2340 x 2215

2402 x 2235

2875

2410 (2500)

2240

2075

2125

1985

2085

2375 x 1875

2465 x 1965

2527 x 1985

2625

2535 (2625)

1990

1825

1875

1735

1835

2375 x 2000

2465 x 2090

2527 x 2110

2750

2535 (2625)

2115

1950

2000

1860

1960

2375 x 2075

2465 x 2165

2527 x 2185

2825

2535 (2625)

2190

2025

2075

1935

2035

2375 x 2125

2465 x 2215

2527 x 2235

2875

2535 (2625)

2240

2075

2125

1985

2085

2375 x 2250

2465 x 2340

2527 x 2360

3000

2535 (2625)

2365

2200

2250

2110

2210

2500 x 1875

2590 x 1965

2652 x 1985

2625

2660 (2750)

2115

1825

1875

1735

1835

2500 x 2000

2590 x 2090

2652 x 2110

2750

2660 (2750)

2190

1950

2000

1860

1960

2500 x 2075

2590 x 2165

2652 x 2185

2825

2660 (2750)

2090

2025

2075

1935

2035

2500 x 2125

2590 x 2215

2652 x 2235

2875

2660 (2750)

2240

2075

2125

1985

2085

2500 x 2250

2590 x 2340

2652 x 2360

3000

2660 (2750)

2365

2200

2250

2110

2210

2500 x 2375

2590 x 2465

2652 x 2485

3125

2660 (2750)

2490

2325

2375

2235

2335

2500 x 2500

2590 x 2590

2652 x 2610

3250

2660 (2750)

2615

2450

2500

2360

2460

2500 x 2750

2590 x 2840

2652 x 2860

3500

2660 (2750)

2865

2700

2750

2610

2710

2625 x 2125

2715 x 2215

2777 x 2235

2875

2785 (2875)

2240

2075

2125

1985

2085

2750 x 2000

2840 x 2090

2902 x 2110

2750

2910 (3000)

2115

1950

2000

1860

1960

2750 x 2125

2840 x 2215

2902 x 2235

2875

2910 (3000)

2240

2075

2125

1985

2085

2750 x 2250

2840 x 2340

2902 x 2360

3000

2910 (3000)

2365

2200

2250

2110

2210

2750 x 2750

2840 x 2840

2902 x 2860

3500

2910 (3000)

2865

2700

2750

2610

2710

3000 x 2000

3090 x 2090

3152 x 2110

2750

3160 (3250)

2115

1950

2000

1860

1960

3000 x 2125

3090 x 2215

3152 x 2235

2875

3160 (3250)

2240

2075

2125

1985

2085

3000 x 2250

3090 x 2340

3152 x 2360

3000

3160 (3250)

2365

2200

2250

2110

2210

3000 x 2375

3090 x 2465

3152 x 2485

3125

3160 (3250)

2490

2325

2375

2235

2335

3000 x 2500

3090 x 2590

3152 x 2610

3750

3160 (3250)

2615

2450

2500

2360

2460

3000 x 3000

3090 x 3090

3152 x 3110

3620

3160 (3250)

3115

2950

3000

2860

2960

3250 x 2000

3340 x 2090

3402 x 2110

2750

3410 (3500)

2115

1950

2000

1860

1910

3250 x 2125

3340 x 2215

3402 x 2235

2875

3410 (3500)

2240

2075

2125

1985

2035

3250 x 2250

3340 x 2340

3402 x 2360

3000

3410 (3500)

2365

2200

2250

2110

2160

3500 x 2000

3590 x 2090

3652 x 2110

2750

3660 (3750)

2115

1950

2000

1860

1910

3500 x 2125

3590 x 2215

3652 x 2235

2875

3660 (3750)

2240

2075

2125

1985

2035

3500 x 2250

3590 x 2340

3652 x 2360

3000

3660 (3750)

2365

2200

2250

2110

2160

3750 x 2000

3840 x 2090

3902 x 2110

2750

3910 (4000)

2115

1950

2000

1860

1910

3750 x 2125

3840 x 2215

3902 x 2235

2875

3910 (4000)

2240

2075

2125

1985

2035

3750 x 2250

3840 x 2340

3902 x 2360

3000

3910 (4000)

2365

2200

2250

2110

2160

4000 x 2000

4090 x 2090

4152 x 2110

2750

4160 (4250)

2115

1950

2000

1860

1910

4000 x 2125

4090 x 2215

4152 x 2235

2875

4160 (4250)

2240

2075

2125

1985

2035

4000 x 2250

4090 x 2340

4152 x 2360

3000

4160 (4250)

2365

2200

2250

2110

2160

4250 x 2000

4340 x 2090

4402 x 2110

2750

4410 (4500)

2115

1950

2000

1860

1910

4250 x 2125

4340 x 2215

4402 x 2235

2875

4410 (4500)

2240

2075

2125

1985

2035

4250 x 2250

4340 x 2340

4402 x 2360

3000

4410 (4500)

2365

2200

2250

2110

2160

4500 x 2000

4590 x 2090

4652 x 2110

2750

4660 (4750)

2115

1950

2000

1860

1910

4500 x 2125

4590 x 2215

4652 x 2235

2875

4660 (4750)

2240

2075

2125

1985

2035

4500 x 2250

4590 x 2340

4652 x 2360

3000

4660 (4750)

2365

2200

2250

2110

2160

4750 x 2000

4840 x 2090

4902 x 2110

2750

4910 (5000)

2115

1950

2000

1860

1910

4750 x 2125

4840 x 2215

4902 x 2235

2875

4910 (5000)

2240

2075

2125

1985

2035

4750 x 2250

4840 x 2340

4902 x 2360

3000

4910 (5000)

2365

2200

2250

2110

2160

5000 x 2000

5090 x 2090

5152 x 2110

2750

5160 (5250)

2115

1950

2000

1860

1910

5000 x 2125

5090 x 2215

5152 x 2235

2875

5160 (5250)

2240

2075

2125

1985

2035

5000 x 2250

5090 x 2340

5152 x 2360

3000

5160 (5250)

2365

2200

2250

2110

2160

5500 x 2000

5590 x 2090

5652 x 2110

2750

5660 (5750)

2115

1950

2000

-

-

5500 x 2125

5590 x 2215

5652 x 2235

2875

5660 (5750)

2240

2075

2125

-

-

5500 x 2250

5590 x 2340

5652 x 2360

3000

5660 (5750)

2365

2200

2250

-

-

Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen.

*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

Renoveringsstørrelser - Bageste torsionsfjederaksel (HL)

RENOVERINGSSTØRRELSER VED UDSKIFTNING AF EN LEDHEJSEPORT TIL EN VIPPEPORTE

Med eksisterende vippeporte Novoferm K®/
Konkurrerende mærker

Ny renoveringsstørrelse

Bestil størrelse
(BRM)

Udvendig karmdimension
(RAM)

Frihøjde
Frihøjde
(LDH)

Bestillingsdimension
(BRM)

Maksimum
vægåbningsdimension/
Dimension på garageåbning

Yderste rammedimension
(RAM)

Indvendig garage-dimension
(GIB)

Installationsdybde
(EBT)

Loftshøjde
(DH)

Fri loftshøjde
(LDH)

Bredde x højde

Bredde x højde

Bredde x højde

(min.)

Bredde x højde

Bredde x højde

(min.)* (opt.)

(min.) Manuel betjening/
NovoPort®

Manuel betjening
(med klemme)

Drivenhed

2250 x 2000

2341 x 2065

1860

2190 x 1925

2280 x 2015

2342 x 2035

2350 (2440)

2675

2040

1875

1925

2250 x 2125

2341 x 2190

1985

2190 x 2050

2280 x 2140

2342 x 2160

2350 (2440)

2800

2165

2000

2050

2375 x 2000

2466 x 2065

1860

2315 x 1925

2405 x 2015

2467 x 2035

2475 (2565)

2675

2040

1875

1925

2375 x 2125

2466 x 2190

1985

2315 x 2050

2405 x 2140

2467 x 2160

2475 (2565)

2800

2165

2000

2050

2375 x 2250

2466 x 2315

2110

2315 x 2175

2405 x 2265

2467 x 2285

2475 (2565)

2925

2290

2125

2175

2500 x 2000

2591 x 2065

1860

2440 x 1925

2530 x 2015

2592 x 2035

2600 (2690)

2675

2040

1875

1925

2500 x 2125

2591 x 2190

1985

2440 x 2050

2530 x 2140

2592 x 2160

2600 (2690)

2800

2165

2000

2050

2500 x 2250

2591 x 2315

2110

2440 x 2175

2530 x 2265

2592 x 2285

2600 (2690)

2925

2290

2125

2175

3000 x 2125

3091 x 2190

1985

2940 x 2050

3030 x 2140

3092 x 2160

3100 (3190)

2800

2165

2000

2050

Antallet af sektioner, sektionshøjder og vulstafstand kan variere for iso 45-træ.
*Ved brug af forstærket vinklet ramme, aluminiumsrammesæt eller monteringshjælpemidler (S-anker, variabelt rammeanker): 90 mm pr. side kræves (GIB = BRB + 180 mm). Alle mål i mm.
Installationsmål - tagsekvensbeslag til TYPE ISO 45

Installationsmål forreste aksel (VL)

VL

0°

15°

20°

25°

30°

BRH

RAMH

BD (ZS)

EBTA

EBTA15

EBHA15

EBTA20

EBHA20

EBTA25

EBHA25

EBTA30

EBHA30

1875

2115

20

3320

3238

2795

3152

3068

3042

3333

2909

3588

2000

2240

20

3320

3238

2920

3152

3193

3042

3458

2909

3713

2125

2365

20

3320

3238

3045

3152

3318

3042

3583

2909

3838

2250

2490

20

3320

3238

3170

3152

3443

3042

3708

2909

3963

2375

2615

30

3570

3479

3359

3387

3654

3268

3939

3126

4213

2500

2740

30

3570

3479

3484

3387

3779

3268

4064

3126

4338

2625

2865

40

4320

4204

3803

4091

4160

3948

4506

3775

4838

2750

2990

40

4320

4204

3928

4091

4285

3948

4631

3775

4963

2875

3115

40

4320

4204

4053

4091

4410

3948

4756

3775

5088

3,000

3240

40

4320

4204

4178

4091

4535

3948

4881

3775

5213

3125

3365

40

4320

4204

4303

4091

4660

3948

5006

3775

5338

Installationsmål Bageste aksel (VL)

VL

0°

15°

20°

25°

30°

BRH

RAMH

BD (ZS)

EBTA

EBTA15

EBHA15

EBTA20

EBHA20

EBTA25

EBHA25

EBTA30

EBHA30

1875

1875 1985

20

3320

3208

2820

3122

3093

3012

3358

2879

3613

2000

2110

20

3320

3208

2945

3122

3218

3012

3483

2879

3738

2125

2235

20

3320

3208

3070

3122

3343

3012

3608

2879

3863

2250

2360

20

3320

3449

3259

3357

3554

3238

3839

3096

4113

2375

2485

30

3570

3449

3384

3357

3679

3238

3964

3096

4238

2500

2610

40

4320

4174

3703

4061

4060

3918

4406

3745

4738

2625

2735

40

4320

4174

3828

4061

4185

3918

4531

3745

4863

2750

2860

40

4320

4174

3953

4061

4310

3918

4656

3745

4988

2875

2985

40

4320

4174

4078

4061

4435

3918

4781

3745

5113

3,000

3110

40

4320

4174

4203

4061

4560

3918

4906

3745

5238

3125

3235

40

4320

4174

4328

4061

4685

3918

5031

3745

5363

Korrespondance farver

Tilsvarende farver til vinduer, gennemgående ovenlys og aluminiumsprofiler til døre

Overflader

Tilsvarende farve

Gylden eg

svarer til RAL 8007

Mørk eg

svarer til RAL 8028

Mahogni

Blandet farve

Winchester

svarer til RAL 8001

Nat eg

svarer til RAL 8022

Satinhvid

svarer til RAL 9016

Satin grå

Blandet farve

Satin mørkegrå

svarer til RAL 7016

Satin vinduesgrå

svarer til RAL 7040

Satin brun

svarer til RAL 8014

Satin sort

Blandet farve

Montage

Hvordan installerer jeg Novoferm ledhejseporte?

Følgende video illustrerer den trinvise installation af Novoferm ledhejseporte. Videoerne er kun tænkt som et supplement til installations-, betjenings- og vedligeholdelsesvejledningen. De erstatter ikke professionel montering af kvalificeret og uddannet fagpersonale.

INSTALLATION AF EN AUTOMATISK LEDHEJSEPORT

Klik på animationen til venstre for at se installationen af en Novoferm-ledhejseport ved hjælp af eksemplet med type ISO 45 med Novomatic 563 S-drivenhed med lodret trækfjeder og fordelene i en visuelt tiltalende form.

Detaljerede animationer/videoer om fordele, installation og programmering af Novoferms ledhejseporte findes på Novoferms YouTube-kanal:
https://www.youtube.com/NovofermVideos

Har vi vakt din interesse?

Novoferm samarbejder med et bredt netværk af specialforhandlere i Tyskland. Vores autoriserede Novoferm-forhandlere tilbyder professionel rådgivning, salg, opmåling, montering, demontering og miljøvenlig bortskaffelse af vores produkter til konkurrencedygtige all-inclusive-priser.

Vi vil med glæde hjælpe dig.

Kontakt os Anmod om et tilbud Bestil brochure Anmod om planlægningsdokumenter

Endnu mere isolering?

Premium ledhejseporte med ekstra isolering

Det særligt høje isoleringsniveau hjælper med at sikre, at din garage med tilstødende eller overbygget beboelsesrum ikke afkøles, selv om vinteren. Det forhindrer varmetab og understøtter aktivt optimeringen af hele bygningens ydeevne. Så vælg premium ledhejseporte med en samlet sektionstykkelse på 70 mm fra Novoferm!


Premium ledhejseport iso 70
