Læsseramper

Novoferm tilbyder et bredt udvalg af læsseramper, der imødekommer mange forskellige miljøer og læssesituationer. Læs videre nedenfor og få et overblik over de forskellige muligheder.

Få selv et overblik!

Oversigt over læsseramper

Med en auto-funktion, kan hele lastbilens læsseområde optimeres. Det bevægelige næb skubbes ud og placeres på lastbilens bagkant, hvilket skaber en sikker og stabil kontakt mellem lastbilen og læsserampen.

Læsserampe med hængslet næb er den mest anvendte løsning inden for læsseramper. Her udlignes mellemrummet mellem bygningen og lastbilen med via det hængslede næb som ligger sig med på bilens bagkant.

NovoDock EVO X, den næste generation af læsseramper, kombinerer intelligent sikkerhedsteknologi med digital informationsstyring og kontrol, der er lige så enkel, som den er hurtig.

NovoDock L730i som det ideelle løsning til temperatur følsomme områder. Det unikke design sikrer den bedst mulige isolering og forhindrer træk ind i bygningen unden selve læsserampen.

Sammenligning og egenskaber

Sammenligning af læsseramper med fremskydeligt næb
Produktets egenskaber

L730i ISO

L730i Standard

L530

L530R

P1530

L550i

VL6020

med fremføring

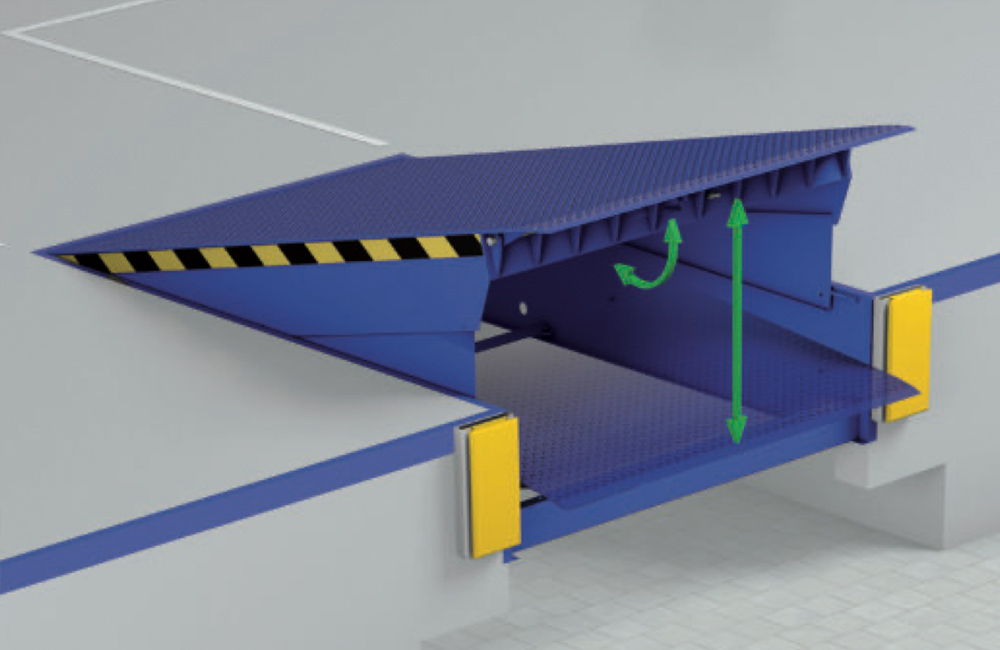

med foldbar kile

ISO-dok





Pakker med ekstraudstyr

GrønPlus

o

o

o

GreenSLOD

o

o

o

IsoPlus

o

o

o

o

DoorPlus

o

o

o

o

o

o

SikkerhedPlus

o

o

o

o

o

o

Nominel belastning i henhold til EN 1398 i kN

60

60

60

60

60

100

60/20

Nominelle længder (NL) i mm

2.000, 2.500, 3.000

2.000, 2.500, 3.000

2.000, 2.500, 3.000

2.000, 2.500, 2.750, 3.000

2.000, 2.440 (2.500), 3.000

2.000, 2.500, 3.000, 3.500, 4.000, 4.500

3.500, 4.000, 4.500, 5.000

Nominelle bredder i mm

2.000, 2.250

2.000, 2.250

1.750, 2.000, 2.250, 2.400

1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250

2.000, 2.200, 2.250

2.000, 2.250, 2.400

2.000





Samlet højde

600 mm

op til 3.000 mm (NL)

op til 3.000 mm (NL)

700 mm/725 mm1)

op til 3.000 mm (NL)

op til 3.000 mm (NL)

op til 3.000 mm (NL)

op til 2.500 mm (NL)

800 mm /830 mm2)

op til 3.000 mm (NL)

op til 3.000 mm (NL)

ved 3.000 mm (NL)

900 mm/1200 mm3)

ved 3.000 mm (NL)

ved 3.000 mm (NL)

fra 3.500 mm (NL)

op til 5.000 mm (NL)

Længde på fremførings-/foldningskile i mm

● 700 / o 1.000

● 500 / o 700 / o 1.000

● 500 / o 1.000

● 500 / o 1.000

● 500 / o 1.000

500

● 500 / o 1.000

Strømforsyning

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

IP 65

IP 65

IP 65

IP 65

IP 65

IP 54

Motoreffekt i kW

maks. 1,5

max. 1,5

max. 1,5

max. 1,5

max. 1,5

max. 1,5

max. 1,5

DesignfunktionPlateau af riveplade i mm

8/10

8/10

8/10

8/10

8/10

10/12

8/10

Indføring/foldning af kilens afrivningsplade i mm

12/14

12/14

12/14

12/14

12/14

15/17

15/17



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

330 (405)/300 (315)

330 (405)/300 (315)

Nominel længde 2000, samlet højde 700 /7251)/8302)

350 (400)/370 (400)

320/3404)

360 (440)/400 (435)

360 (440)/400 (435)

360 (460)/380 (430)

300/400

Nominel længde 2250, samlet højde 600

Nominel længde 2500, samlet højde 600

430 (500)/290 (280)

430 (500)/290 (280)

Nominel længde 2500, samlet højde 700 /7251)/8302)

400 (430)/370 (370)

370/3104)

470 (540)/370 (390)

470 (540)/370 (390)

470 (590)/350 (390)

300/400

Nominel længde 2750, samlet højde 600

400 (500)/270 (270)

Nominel længde 2750, samlet højde 700

430 (530)/350 (370)

Nominel længde 3000, samlet højde 600

420 (475)/270 (260)

420 (475)/270 (260)

Nominel længde 3000, samlet højde 700/7251)/8302)

340 (370)/330 (350)

310/3104)

480 (565)/400 (390)

480 (565)/400 (390)

480 (590)/400 (380)

Nominel længde 3000, samlet højde 800 /9002)

400 (430)/370 (400)

370/3504)

370/400

Nominel længde 3500, samlet højde 800

Nominel længde 3500, samlet højde 900/12003)

450/400

400/600

Nominel længde 4000, samlet højde 900/12003)

450/400

400/650

Nominel længde 4500, samlet højde 900/12003)

450/400

400/750

Nominel længde 5000, samlet højde 1200

400/775

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

12,5 %

12,5 %

12,5 %

12,5 %

12,5 %

12,5 %

Kontrolsystem

Novo i-Vision

Novo i-Vision

Novo SuperVision 5

Novo SuperVision 5

Novo SuperVision 5

Novo i-Vision

Kontrol med 5 knapper

Novo i-Vision version

● TA | oTAD

● TA | o TAD

o TA | o TAD

o TA | o TAD

o TA | o TAD

● TA | o TAD

Novoferm kommunikationsgrænseflade (NCI)

o

o

o





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Yderligere RAL-farver

o

o

o

o

o

o

o

galvaniseret

o

o

o

o

o

o

o

● Standard o Option 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Sammenligning af læsseramper med hængslet næb
 Produktets egenskaber

L320

L320R

L320e

P1320

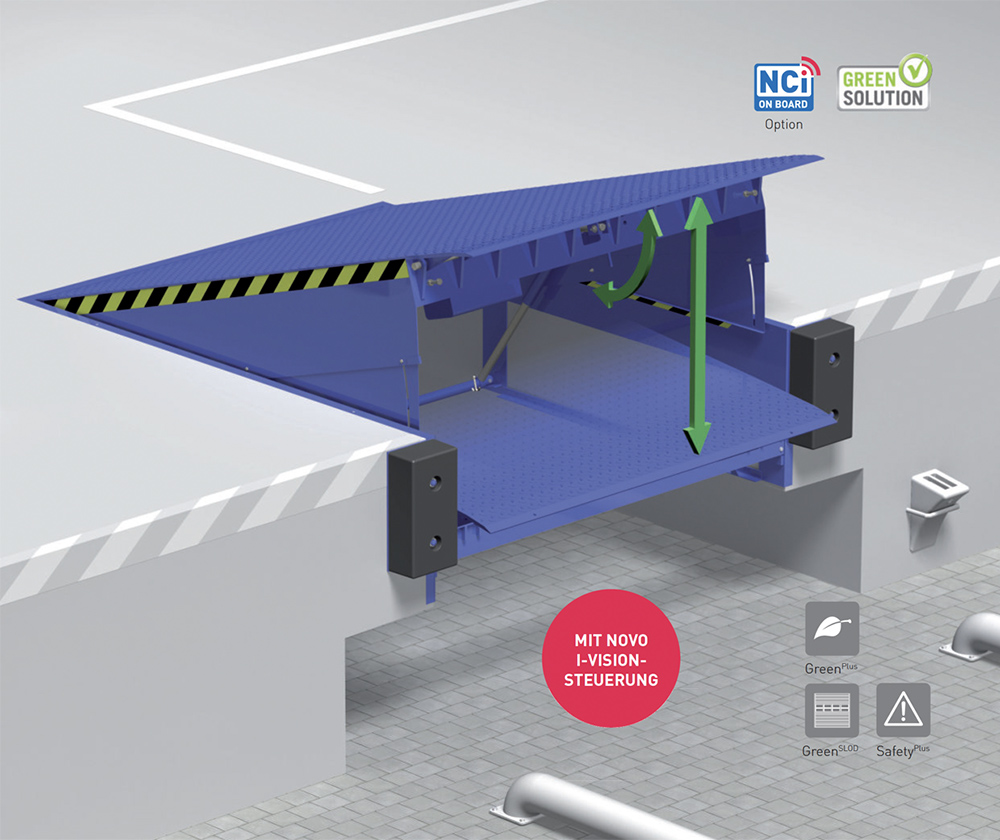

L350i

 Fremskydeligt næb











 Hængslet næb

 ISO-dock















Pakker med ekstraudstyr

GreenPlus

o

o

o

o

GreenSLOD











IsoPlus

o

o



o

o

DoorPlus

o

o

o

o



SikkerhedPlus

o

o

o

o

o

 Nominel belastning i henhold til EN 1398 i kN

60

60

60

60

100

 Nominelle længde (NL) i mm

2.000, 2.500, 2.750, 3.000

2.000, 2.500, 2.750, 3.000

2.000, 2.250, 2.500, 3.000

2.000, 2.440 (2.500), 3.000

2.000, 2.500, 3.000, 3.500, 4.000, 4.500

 Nominelle bredde i mm

2.000, 2.100, 2.250

1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250

2.000

2.000, 2.200, 2.250

1.750, 2.000, 2.250





Samlet højde

600 mm

op til 3.000 mm (NL)

op til 3.000 mm (NL)

op til 3.000 mm (NL)

op til 3.000 mm (NL)

op til 3.000 mm (NL)

700 mm/725 mm1)









op til 3.000 mm (NL)

800 mm /830 mm2)









ved 3.000 mm (NL)

900 mm/1200 mm3)









fra 4.000 mm (NL)

 Længde på fremførings-/foldningskile i mm

400

400

400

400

400

 Strømforsyning

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

 Beskyttelsesklasse

IP 65

IP 65

IP 65

IP 65

IP 65

 Motoreffekt i kW

maks. 0,75

max. 0,75

max. 0,75

max. 0,75

maks. 1,5

DesignfunktionPlateau af riveplade i mm

6/8

6/8

6/8

6/8

8/10

Indføring/foldning af kilens afrivningsplade i mm

12/14

12/14

12/14

12/14

15/17



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

360/300

360/300

360/270



250/290

Nominel længde 2000, samlet højde 700 /7251)/8302)







360/320

290/340

Nominel længde 2250, samlet højde 600





360/270





Nominel længde 2500, samlet højde 600

380/270

380/270

330/270



310/270

Nominel længde 2500, totalhøjde 700 /7251)/8302)







380/290

360/330

Nominel længde 2750, samlet højde 600

390/270

390/270







Nominel længde 2750, samlet højde 700











Nominel længde 3000, samlet højde 600

400/260

400/260

270/270



360/270

Nominel længde 3000, samlet højde 700/7251)/8302)







400/290

430/330

Nominel længde 3000, samlet højde 800 /9002)











Nominel længde 3500, samlet højde 800









520/350

Nominel længde 3500, samlet højde 900/12003)











Nominel længde 4000, samlet højde 900/12003)









570/350

Nominel længde 4500, totalhøjde 900/12003)









620/350

Nominel længde 5000, samlet højde 1200











 Maksimal tilladt hældning i henhold til EN 1398

12,5 %

12,5 %

12,5 %

12,5 %

12,5 %

 Kontrolsystem

Novo Classic Plus

Novo Classic Plus

Novo Classic Plus

Novo Classic Plus

Novo i-Vision

 Novo i-Vision version

o HA | o HAD

o HA | o HAD

o HA | o HAD

o HA | o HAD

● HAR1

 Novoferm kommunikationsgrænseflade (NCI)

o

o

o

o





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Yderligere RAL-farver

o

o

o

o

o

galvaniseret

o

o

o

o

o

● Standard o Option 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

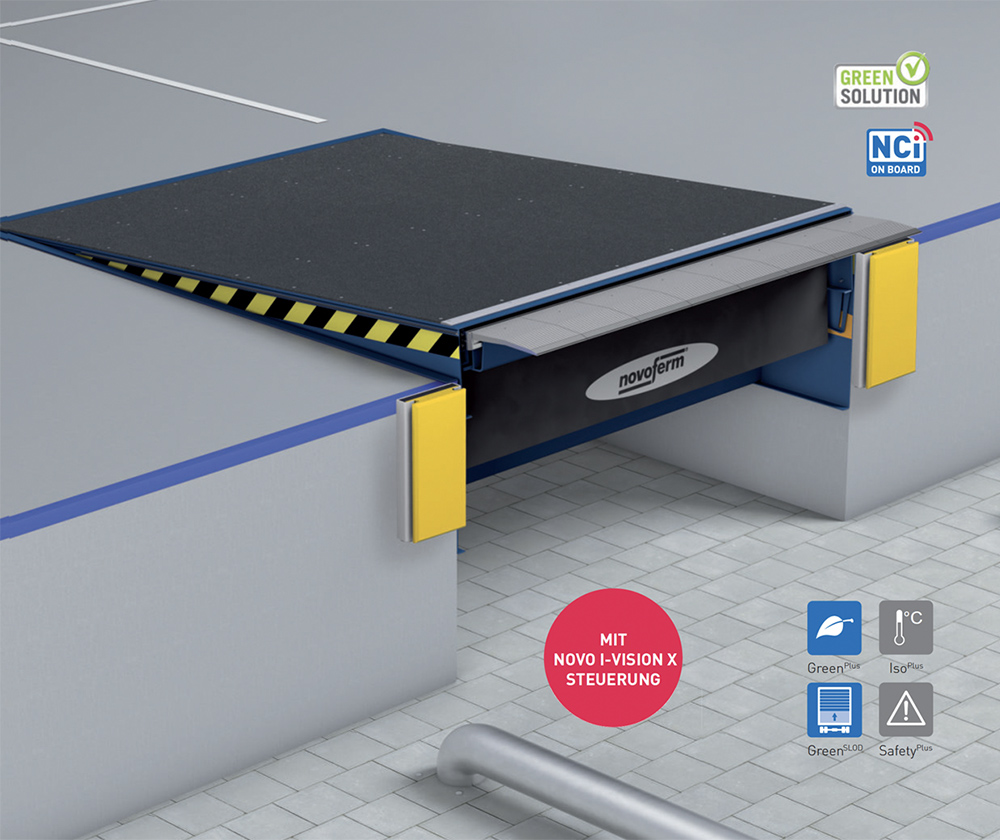

Detaljer Novodock Evo x - næste generations læsseramper

Detaljer Novodock Evo x

DEN NÆSTE GENERATION AF DOCK LEVELERS


X-TRA safety iQ-Slide - det intelligente næb følger lastbilen iQ-Slide er en patenteret løsning, der automatisk flytter læsserampens næb, og dermed ølger lastbilen. Det forhindrer, at næbet glider af lastbilen. Hvis næbet har tilbagelagt den maksimale afstand, og det ikke længere er muligt at følge lastbilen, lyder der et advarselssignal, og en LED på styreenheden viser, at funktionen ikke længere er aktiv.


SLOD-funktion - sikker åbning af lastbildøre Takket være SLOD-funktionen kan operatøren åbne de bageste lastbildøre uden at risikere at falde ned fra læsserampen. En afgørende sikkerhedsfordel. Alle bevægelser af læssermapen med denne funktion udføres med kun én betjeningsknap. Enkelt og effektivt.

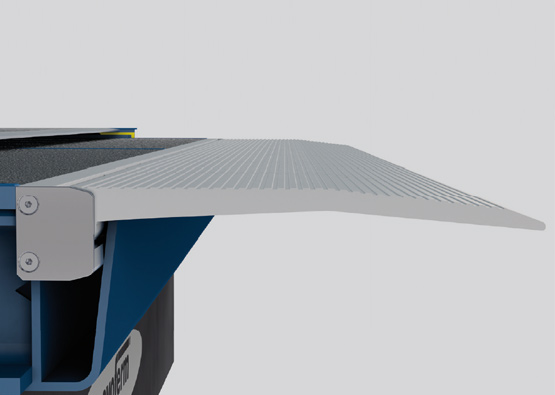

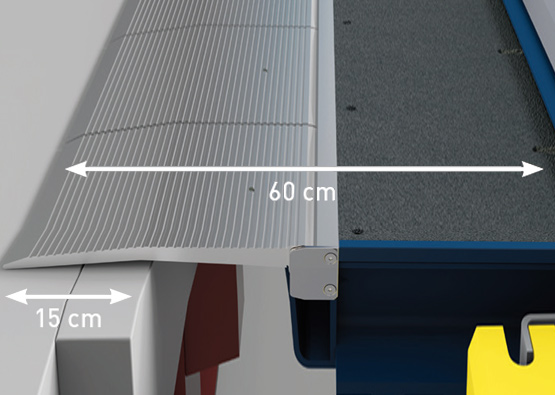

X-TRA Silent Alu-Slide - glidende overgang fra lastbilen til læsserampen. Segmenterne i højstyrkealuminium giver en mere glidende overgang fra tilførslen til lastbilen. Det beskytter de transporterede varer og gaffeltrucken, men frem for alt er det mere ergonomisk for gaffeltruckføreren og belaster derfor hans ryg mindre. Desuden er støjniveauet betydeligt lavere. Den længere frie støtteflade på aluminiumsegmenterne øger sikkerheden og reducerer risikoen for at glide af trucken.

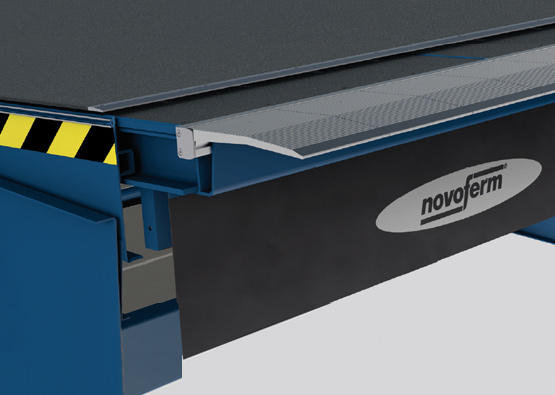

Silence Plus - som at gå på lydløse såler Den nye valgfrie belægning på EVO X reducerer støjniveauet med op til 85 %! Uafhængige tests (f.eks. TÜV Nord) bekræfter den enorme reduktion af kørestøj. Værdierne for skridsikkerhed og holdbarhed for sammenlignelige produkter overgås også.

Produktets fordele

  • Strømbesparende funktion, der fører til over 70 % lavere energiforbrug
  • Brugervejledning via LED
  • QuickDock-funktion
  • SLOD-funktion
  • iQ-Slide-funktion inkl. akustisk signal
  • Visning af vedligeholdelsesinterval
  • IP65- og RoHS-overensstemmelse

RAL-standardfarver på docklevellerne

X-TRA EFFEKTIVITET


QuickDock-funktion - gør det enkelt Den hurtigste og nemmeste måde at betjene dock leveleren på: Tryk blot på en knap for at fastgøre foderet. Det kunne ikke være hurtigere eller nemmere. QuickDock-knappen er den eneste måde at betjene EVO X præcist og sikkert på. Foderet hæves og forlænges i dødmandstilstand.


Styring og betjening - Novo i-Vision X Nivelleringsanlægget betjenes med den medfølgende Novo i-Vision X-styringsenhed. Ud over den nyeste miljøvenlige teknologi har styreenheden unikke funktioner som f.eks.

  • Strømbesparende funktion, som resulterer i over 70 % lavere energiforbrug
  • Brugervejledning via LED
  • QuickDock-funktion
  • SLOD-funktion
  • iQ-Slide-funktion inkl. akustisk signal
  • Visning af vedligeholdelsesinterval
  • IP65- og RoHS-overensstemmelse

X-TRA TILSLUTNINGSMULIGHEDER


Logistik 4.0 om bord Til enhver tid, fra ethvert sted, uanset systemet. Uanset om det er den aktuelle status, varigheden af den sidste lastning, den gennemsnitlige frekvens, vedligeholdelsesstatus og meget mere, holder EVO X sine kunder og brugere opdateret til enhver tid.


Topydelse Takket være den integrerede LION 4.0-dockingportal med dens omfattende nye muligheder bliver EVO X mere effektiv for hver dag, der går.

BENCHMARK INDEN FOR SIKKERHED, EFFEKTIVITET OG TILSLUTNINGSMULIGHEDER

EVO X dockleveller med iQ-Slide-princip

  • Den intelligente fremføring følger lastbilen
  • Læsningssituationen er sikker

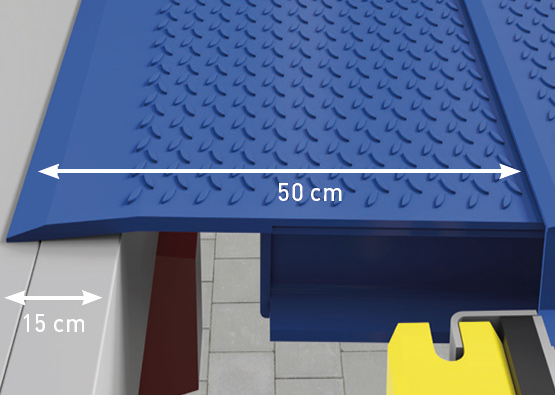

Standard dockleveller uden iQ-Slide-princip

  • Standard fremføring uden advarsel
  • Læsningssituationen er kritisk.
Detaljer Novodock L730i - Ideelt ISO-læssepunkt

Detaljer Novodock L730i

Produktets fordele

  • GreenPLUS-pakke som standard, op til 70 % energibesparelse
  • Fremføringshastighed på 500/700/1.000 mm
  • Fuldt isoleret, indkapslet design
  • 45 mm isolering
  • Tilgangskræfter kanaliseres ind i bundpladen
  • Valgfri DoorPLUS-pakke
  • også fuldstændigt isoleret under læsning
  • NCI om bord
  • Mulighed for underkørsel
  • Produkt med grøn løsning

RAL-standardfarver på docklevellerne


Ikke kun til kølelagre Ingen anden indlæsningsløsning tilbyder alle disse fordele i én pakke. De stigende energiomkostninger kombineret med den attraktive pris gør denne intelligente løsning interessant for ethvert opvarmet eller nedkølet lager.


Bæredygtighedog energibesparelseGreenPLUS-standardpakken sikrer brug af genanvendelige materialer. Takket være en energibesparende funktion sparer L730i op til 70 % af energiomkostningerne sammenlignet med konventionelle løsninger og yder et vigtigt bidrag til atreducere CO2-udledningen.


Øget effektivitet gennem automatisering DoorPLUS-pakken styrer docklevelleren, den elektrisk drevne ledhejseport, en oppustelig porttætning og eventuelt udstyr som trafiklys og læsselys i kun ét hus. Sammen med LED-brugervejledningen er forkert betjening umulig, og skader undgås. AutoDock-funktionen bringer alle tilsluttede produkter sikkert tilbage til tomgangsposition og øger dermed effektiviteten.


Fremtiden er allerede om bord Den integrerede Novoferm Communication Interface (NCI) leverer over 50 vigtige parametre. Med LION 4.0-softwaren kan du analysere data til effektiv indlæsning.

UNDERSØGELSE VISER ENORME ENERGIBESPARELSER


Opvarmningsbehovet reduceres med 40 %. Termiske bygnings- og luftstrømsmodeller genereres under realistiske forhold ved at forbinde de gennemprøvede TRNSYS- og TRNFLOW-softwareprogrammer. Undersøgelsen bestemmer verificerbart den termiske adfærd i logistikhaller og energieffektiviteten ved indkapsling af læssebroer.

Følgende forudsætninger blev lagt til grund for beregningen:

  • Logistikhal, nuværende standard, rumtemperatur 15 °C
  • 4 belastninger pr. læssepunkt pr. dag, 5 dage om ugen
  • I 75 % af tilfældene foregår læsningen samtidigt på begge sider
  • Gennemsnitlig varighed af læsning: 30 min

DEN IDEELLE ISO-VERLADESTELLE

Det unikke design af NovoDock L730i sikrer til enhver tid den bedst mulige isolering af læssepladsen.
Selv under læsning kommer der ikke træk ind under dock levelleren, så man undgår en kuldebro.

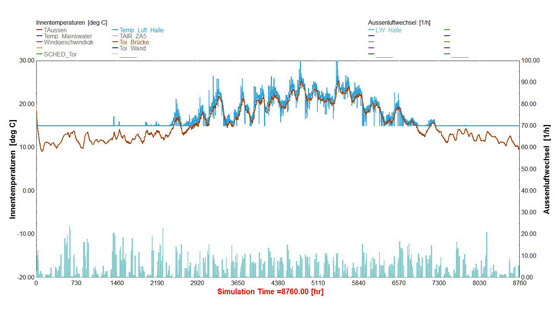

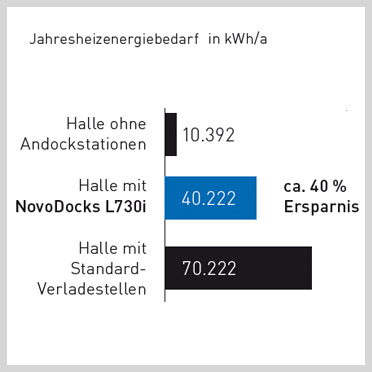

Årligt energibehov til opvarmning i kWh/a

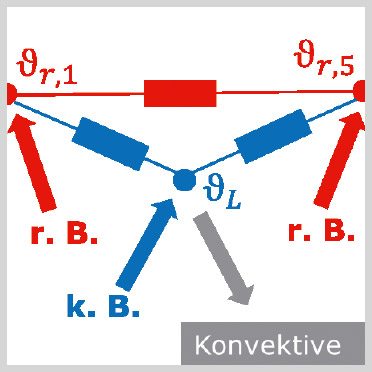

Beregning af varmeoverførsel

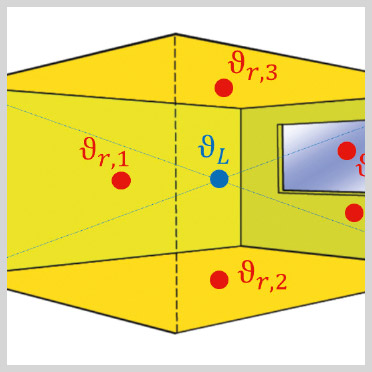

Beregning af overflade- og rumtemperatur

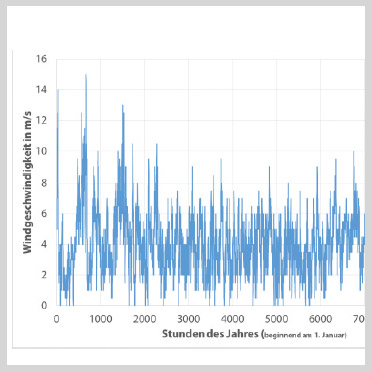

Vejrdata Potsdam referenceplacering

TIL TEMPERATURKONTROLLEREDE LAGRE

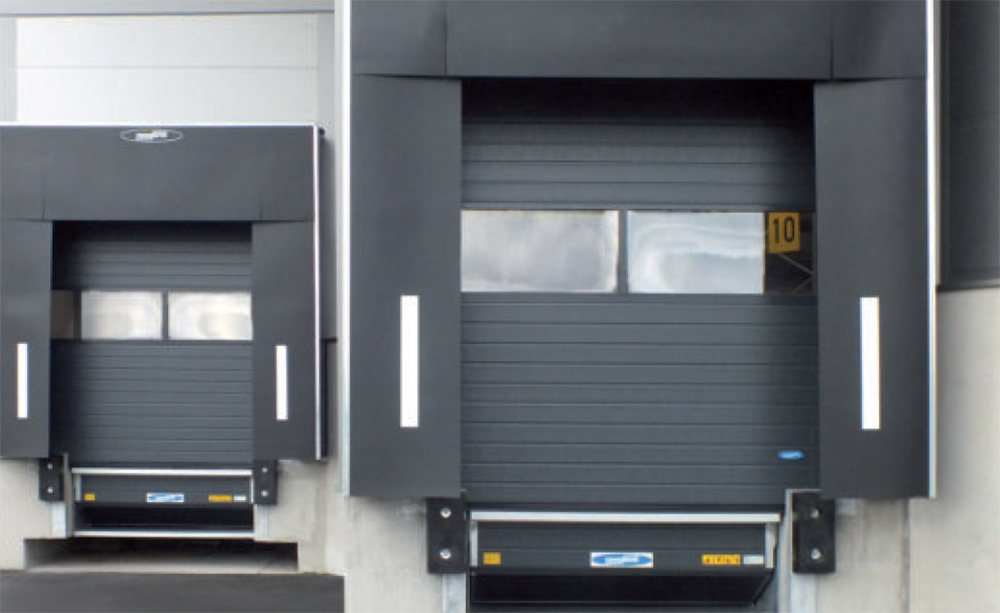

NovoDock L730i lukket

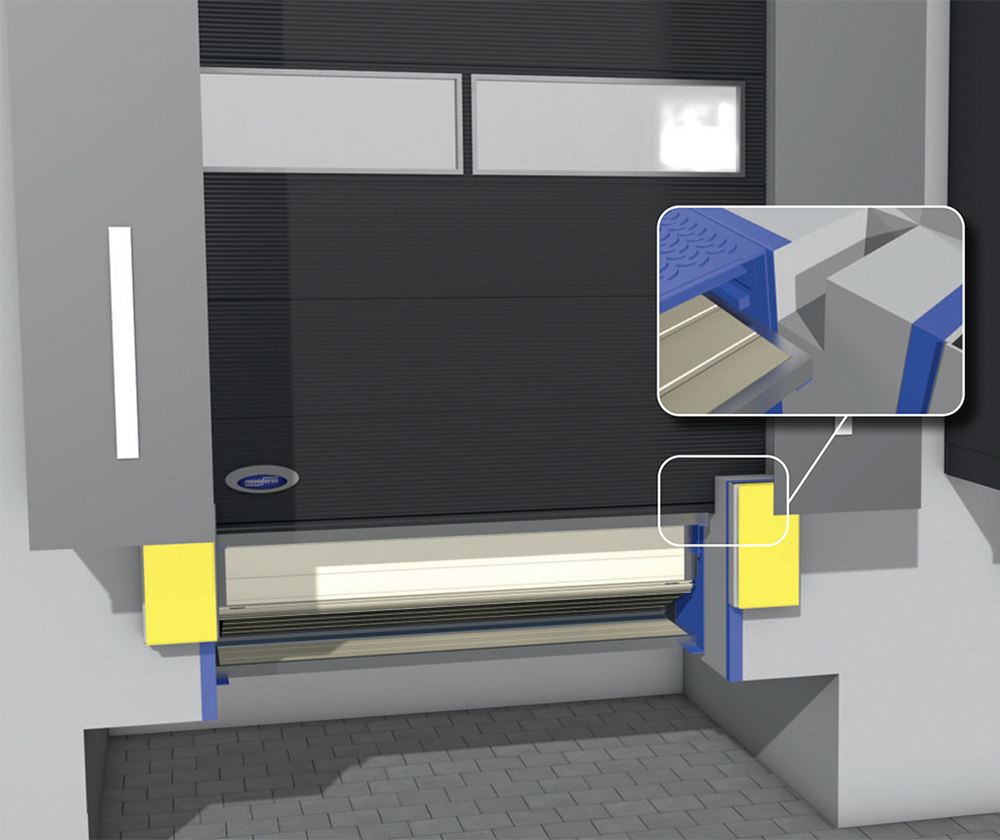

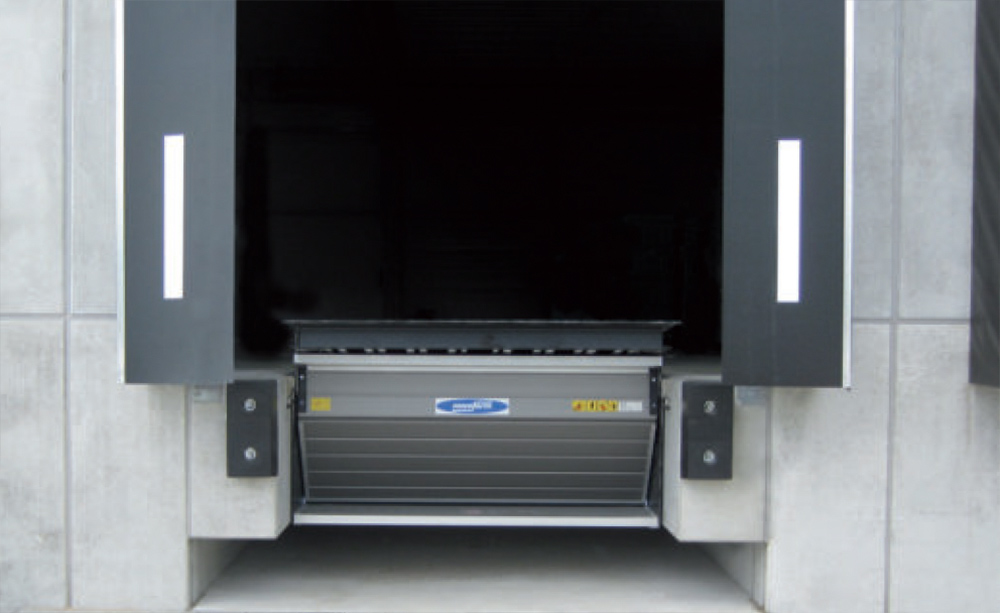

NovoDock L730i åben

Illustrationen viser en typisk belastningssituation med NovoDock L730i. Udveksling af forskellige temperaturforhold undgås. Vejret forbliver udenfor, og temperaturen i hallen forbliver næsten konstant.

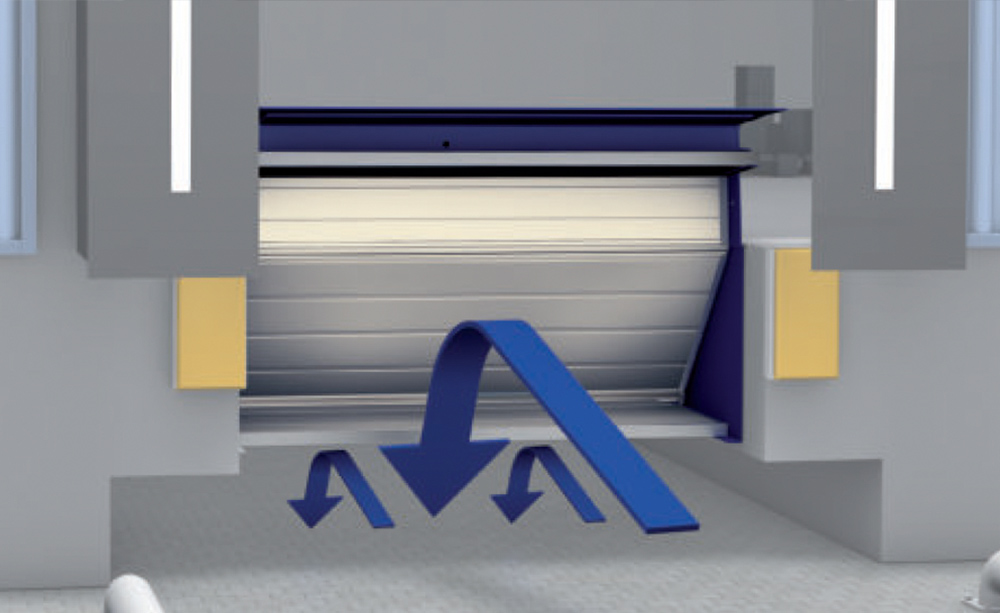

NovoDock L730i i bevægelse

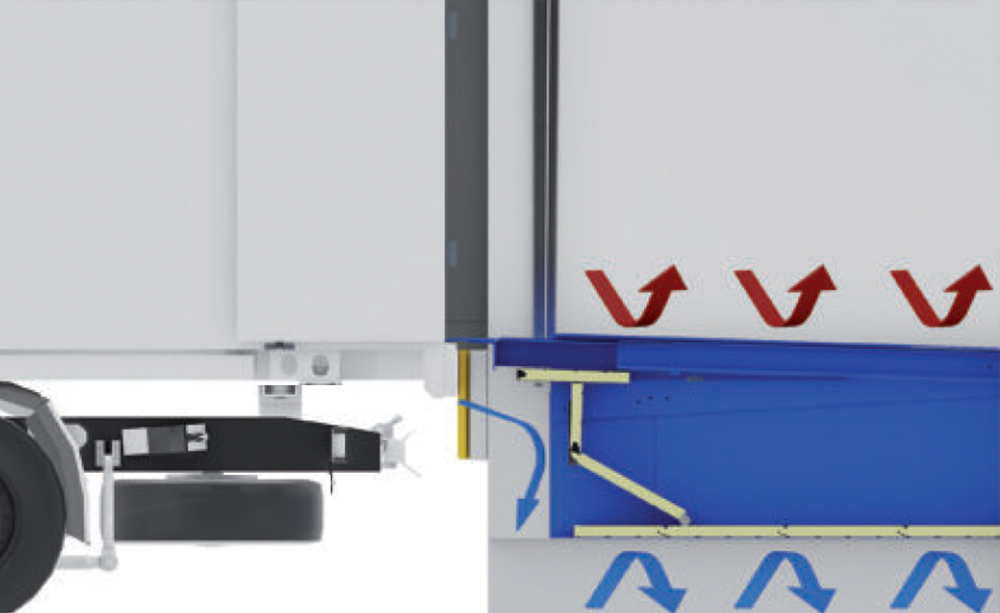

Belastningssituation i tværsnit

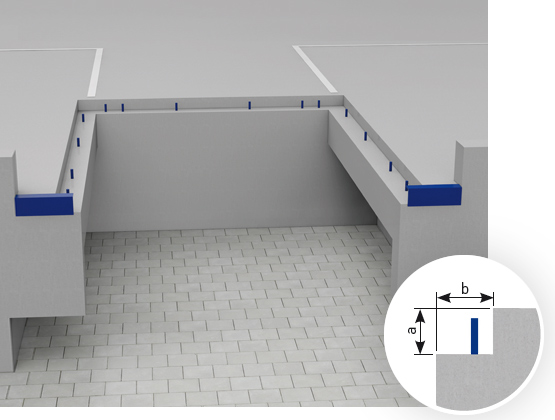

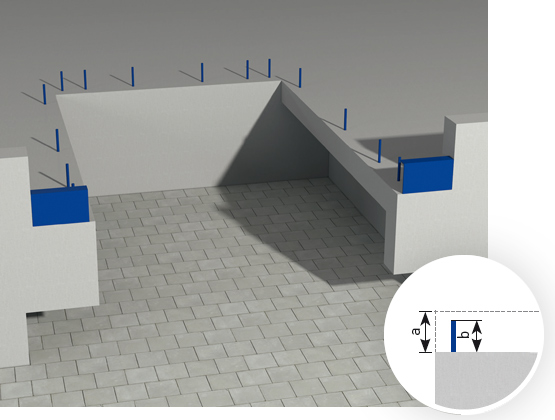

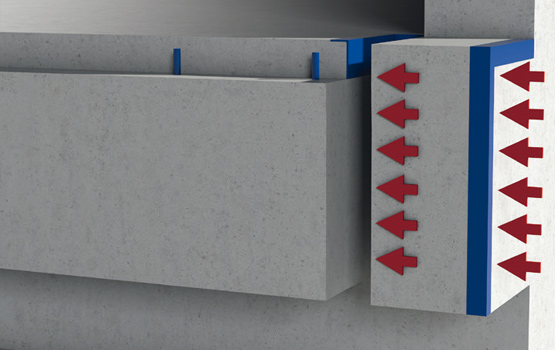

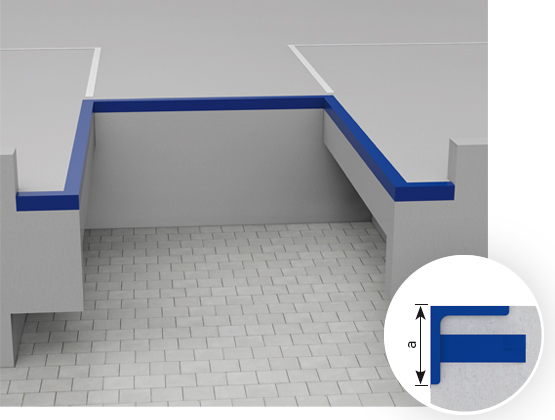

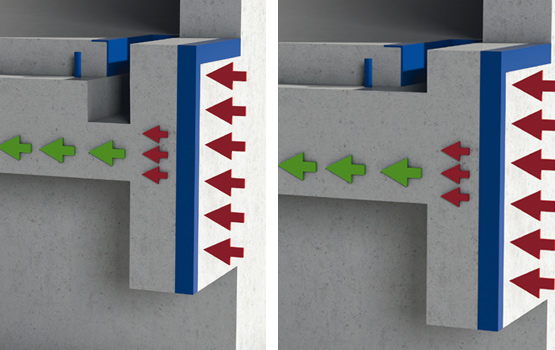

NOVODOCK L730I TIL ISO-INSTALLATIONSGRAVE Da tilkørselskræfterne kan indføres direkte i bygningens gulvplade, er designet af installationsgraven også meget enklere sammenlignet med konventionelle ISO-lastebåse.


NOVODOCK L730I TIL STANDARDINSTALLATIONSGRAVE Varianten til standardinstallationsgrave kræver ingen særlige strukturelle foranstaltninger og giver lige så gode resultater.

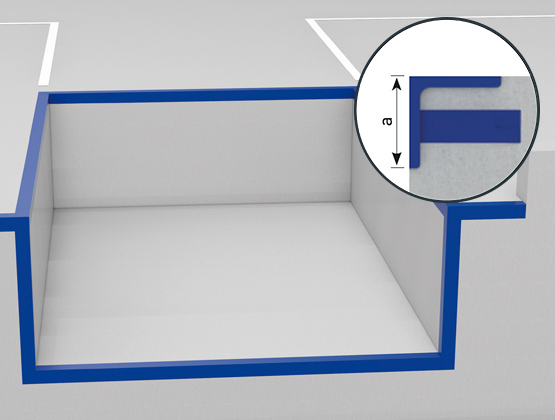

NovoDock L730i ISO-installationsbrønd / standard-installationsbrønd

Konventionelt ISO-belastningspunkt

FORDELE I FORHOLD TIL EN KONVENTIONEL ISO-RAMPE

FunktionerNovoDock L730iKonventionelt ISO-læssepunkt
Forberedelse af pitenkelkompleks
Kan køres undermuligt til enhver tid
Kun muligt, når døren er åben
Isolering under læsningmuligt til enhver tidikke givet
GreenPLUS-pakke
op til 70 % lavere energiforbrug
ikke tilgængelig
DoorPLUS-pakke

Dør, dock leveller, TAD og udstyr styres via kun én kontrolenhed

ikke tilgængelig, forskellige kontroller kræves
Tilgangskræfter
føres direkte ind i bundpladen

komplekst, solidt frostforklæde påkrævet

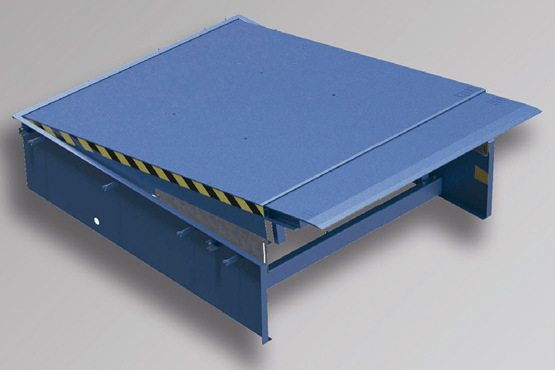

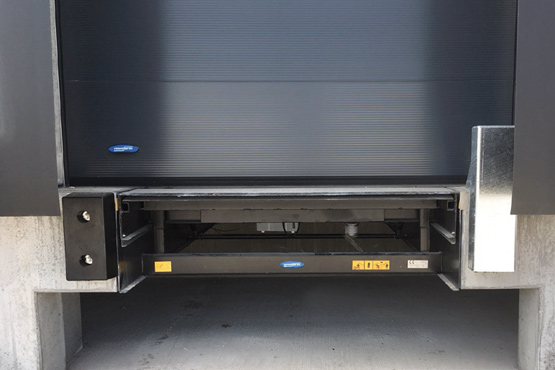

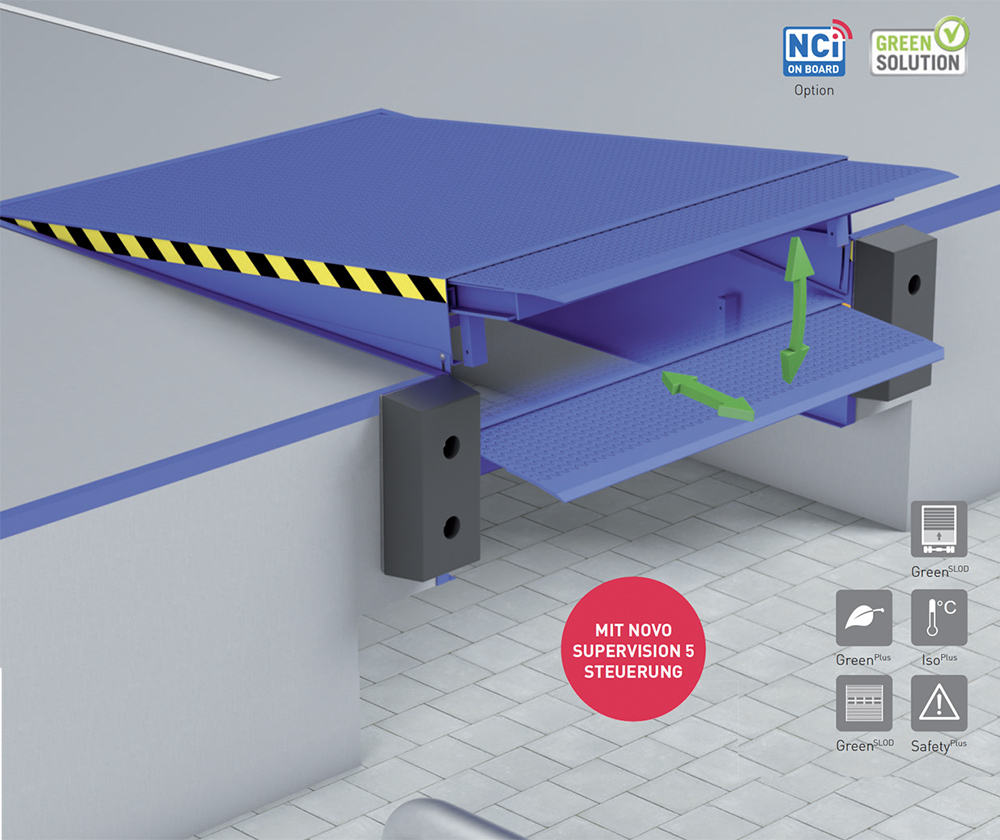

Detaljer NovoDock L530 med foder

Detaljer om NovoDock L530

HYDRAULISK DOCKLEVELLER MED FREMFØRING TIL DE HØJESTE KRAV

NovoDock L530 er optimeret til de øgede markedskrav og kombinerer fordelene ved forskellige systemer. Den hydrauliske dockleveller med fremføring er særlig robust og muliggør effektiv lastning takket være den nyeste styringsteknologi.

Det nye NovoSmart Drive-drivsystem sikrer den enkleste og mest effektive drift med det laveste energiforbrug.

Produktets fordele

  • NovoSmart Drive-drivsystem
  • Robust stålkonstruktion
  • SLOD-funktion forhindrer ulykker (ekstraudstyr)
  • Hurtig montering takket være Z-ramme
  • Produkt med grøn løsning
  • Tilvalgspakker til skræddersyet konfiguration
  • Op til 70 % lavere energiforbrug
  • NCI om bord (ekstraudstyr)

RAL-standardfarver på docklevellerne

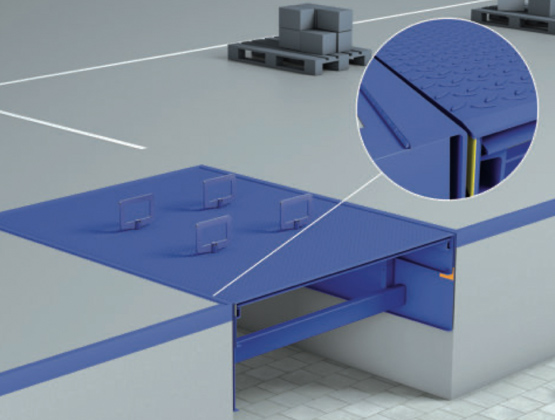

Detaljer Novodock L530R med foder

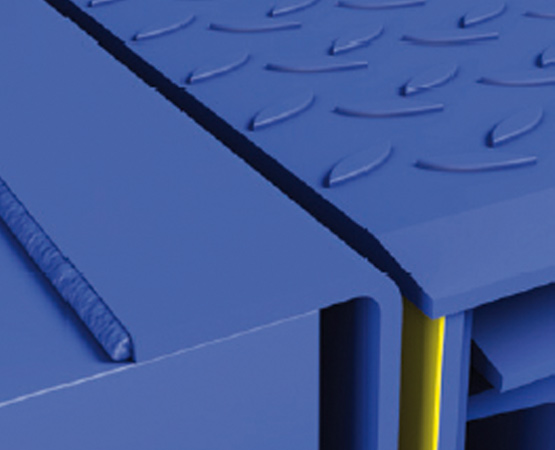

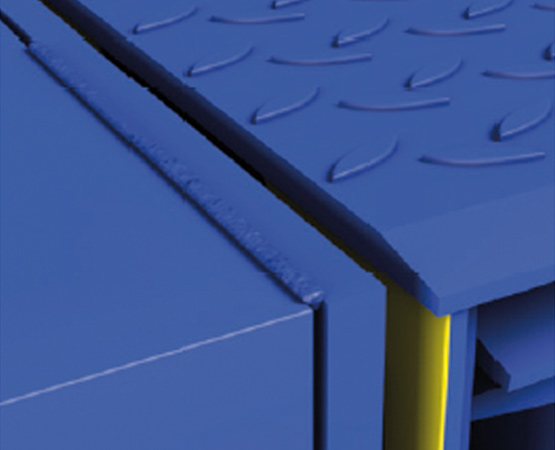

Detaljer Novodock L530R

HYDRAULISK DOCKLEVELLER MED INDFØRING SOM ERSTATNINGSLØSNING

NovoDock L530R er specielt designet som en erstatningsløsning og kombinerer fordelene ved forskellige systemer. Den hydrauliske dockleveller med fremføring er særlig robust og muliggør effektiv lastning takket være den nyeste styringsteknologi. Det nye NovoSmart Drive-drivsystem sikrer den enkleste og mest effektive drift med det laveste energiforbrug.

Produktets fordele

  • NovoSmart Drive-drivsystem
  • Robust stålkonstruktion
  • SLOD-funktion forhindrer ulykker (ekstraudstyr)
  • Hurtig udskiftning takket være særlig Z-ramme
  • Produkt med grøn løsning
  • Optionspakker til skræddersyet konfiguration
  • Op til 70 % lavere energiforbrug
  • NCI om bord (ekstraudstyr)

RAL-standardfarver på docklevellerne

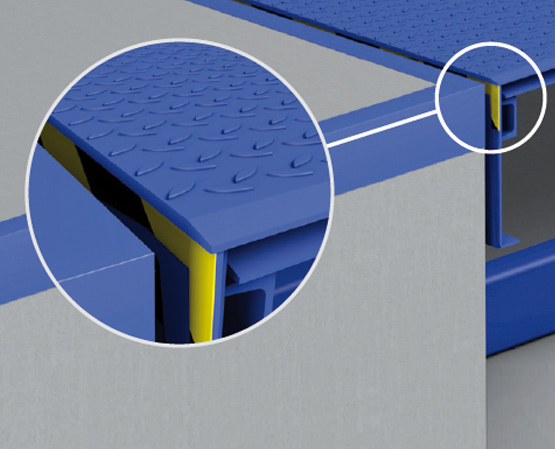

Detalje Z-ramme GZ

Detalje Z-ramme AZ

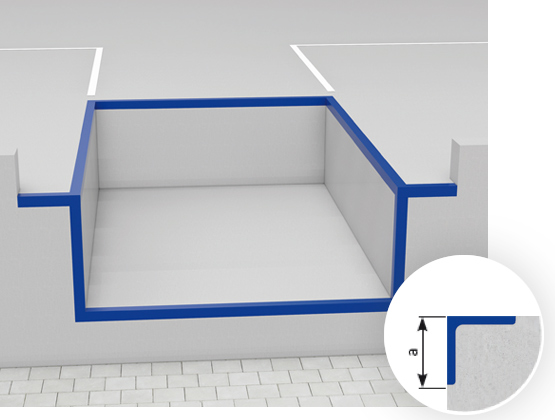

Detalje Z-ramme FZ

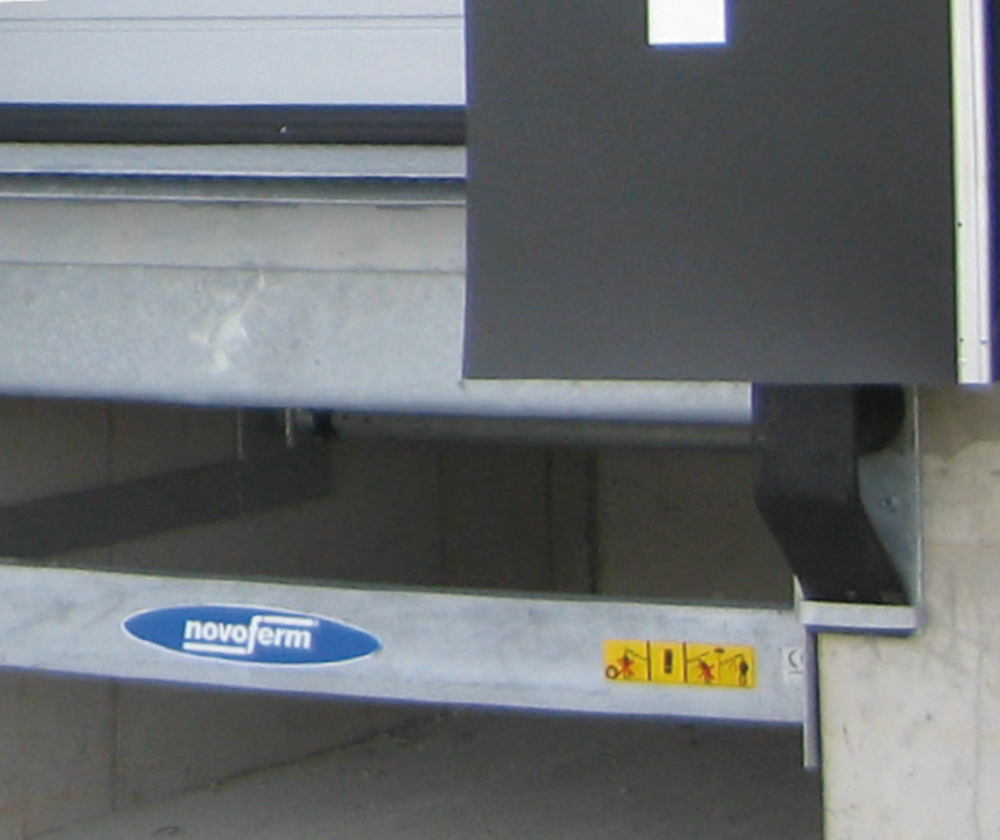

Detaljer Novodock L550i med foder

Detaljer Novodock L550i

HYDRAULISK NIVELLERING MED FREMFØRING

NovoDock L550i er specielt designet til tungere gods. Den hydrauliske dock leveller med fremføring kombinerer en robust stålkonstruktion med avanceret styringsteknologi og muliggør dermed effektiv lastning. Som ved alle produkter med GreenPlus-pakken anvendes der materialer, som opfylder gældende miljøstandarder og yder et vigtigt bidrag til at reducere CO2-udledningen med et ekstremt lavt energibehov.

Produktets fordele

  • GreenPLUS-pakke som standard, op til 70 % energibesparelse
  • på grund af den højere dynamiske belastningskapacitet på 100 kN
  • Novo i-Vision kontrolsystem
  • Særligt velegnet til tungere belastninger
  • NCI om bord
  • Green Solution-produkt
  • Produkt med grøn løsning
  • Optionspakker til brugertilpasset konfiguration

RAL-standardfarver på docklevellerne

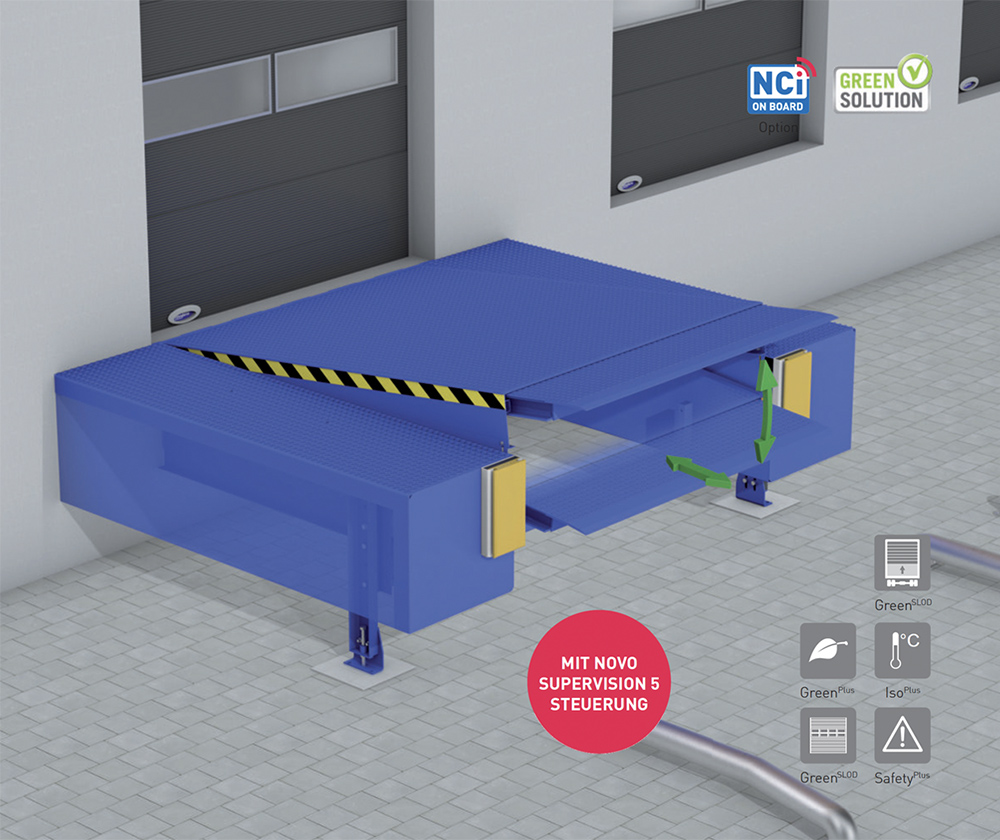

Detaljer Novodock P1530 med foder

Detaljer Novodock P1530

HYDRAULISK DOCKLEVELLER MED INDFØRING I STÅLRAMME

Takket være stålrammen kan NovoDock P1530 installeres foran bygningen og også fungere som basis for en læsserampe. Den hydrauliske dock leveller med indføring er særlig robust og muliggør effektiv læsning takket være avanceret styringsteknologi. Det nye NovoSmart Drive-drivsystem sikrer den enkleste og mest effektive drift med det laveste energiforbrug.

Produktets fordele

  • Valgfri GreenPLUS-pakke, op til 70 % energibesparelser
  • Optionspakker til skræddersyet konfiguration
  • NovoSmart Drive-drivsystem
  • Robust stålkonstruktion
  • SLOD-funktion forhindrer ulykker (ekstraudstyr)
  • Højdejusterbare støtteben



RAL-standardfarver på docklevellerne

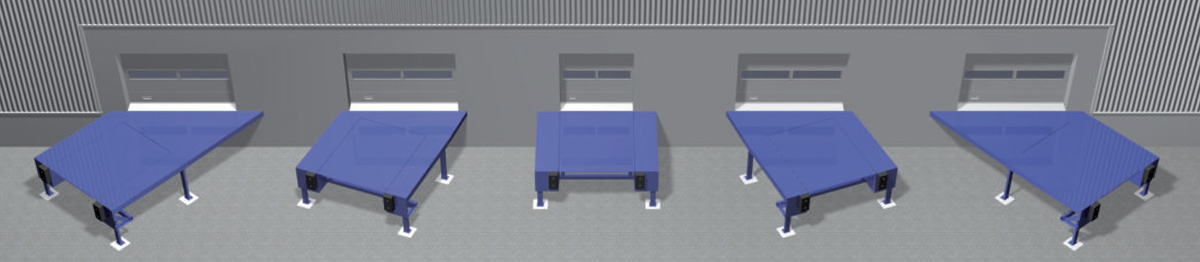

Vinklet design (90°, 75°, 60°, 45°, 105°, 120°, 135°)

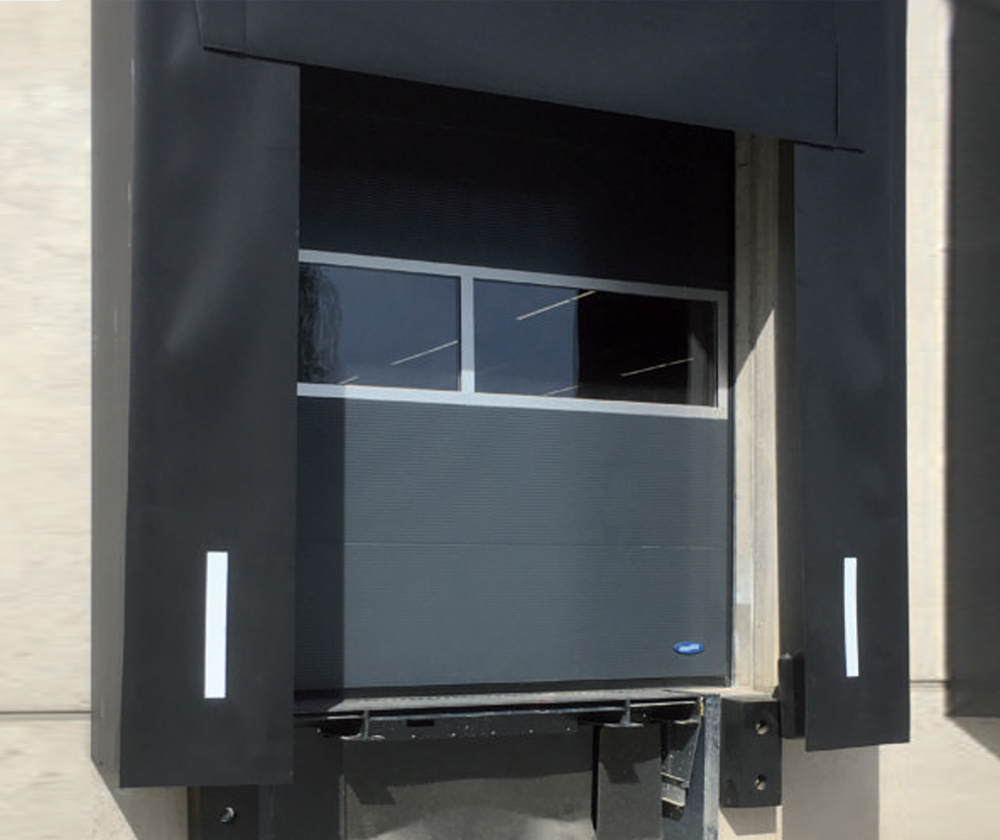

Detaljer Novodock VL6020 med foder

Detaljer Novodock VL6020



NovoDock VL6020 er designet til fleksible brugerkrav. Ud over fordelene ved en normal dock leveller med avanceret styring og hydraulik giver designet også mulighed for at læsse og losse varevogne. Alt ved én læssestation.

Docklevelleren betjenes ved hjælp af den medfølgende 5-knaps styring. Lastbiler læsses i normal position. Styringen kan skiftes til transportørtilstand med en dynamisk belastningskapacitet på 20 kN. I denne tilstand er det kun det 1200 mm brede midterfoder, der køres ud, og kun en meget lille mængde kraft (maks. 50 kg) overføres til varevognen.



Produktets fordele

  • Tredelt indføring
  • Robust stålkonstruktion
  • Fleksibel påfyldningsstation

RAL-standardfarver på docklevellerne

Detaljer NovoDock L320 med foldbar kile

Detaljer om NovoDock L320

Hydrauliske docklevellers med foldbar kile har bevist deres værd i lastningsteknologi etableret som den grundlæggende version inden for lastningsteknologi. NovoDock L320 omdefinerer denne standard. Den kombinerer mange års erfaring og en robust stålkonstruktion med et nyt design og topmoderne styringsteknologi. Det siger sig selv, at der kun anvendes materialer, der overholder de gældende miljøstandarder.

Produktets fordele

  • Hydraulisk nivellering med sammenklappelig kile
  • Optionspakker til skræddersyet konfiguration
  • Helt nyt design
  • Robust stålkonstruktion
  • Ny Z-rammekonstruktion
  • Hurtig montering

RAL-standardfarver på docklevellerne

Detaljer Novodock L320R med sammenklappelig kile

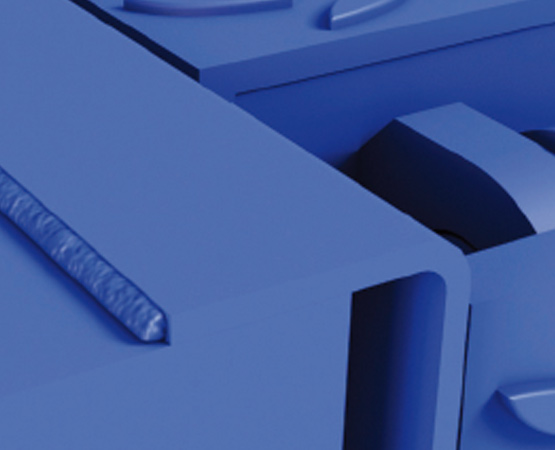

Detaljer Novodock L320R

HYDRAULISK DOCKLEVELLER MED FOLDBAR KILE SOM ERSTATNINGSLØSNING

Hydrauliske dock levellers med en foldbar kile har etableret sig som den grundlæggende version inden for lastningsteknologi. Novo-Dock L320R er specielt designet til at erstatte eksisterende dock levellers. Den kombinerer mange års erfaring og en robust stålkonstruktion med et nyt design og topmoderne styringsteknologi.

Produktets fordele

  • Helt nyt design
  • Robust stålkonstruktion
  • Optionspakker til skræddersyet konfiguration
  • Hurtig udskiftning takket være særlig Z-ramme

RAL-standardfarver på docklevellerne


Detalje Z-ramme AZ


Detalje Z-ramme GZ


Detalje Z-ramme FZ

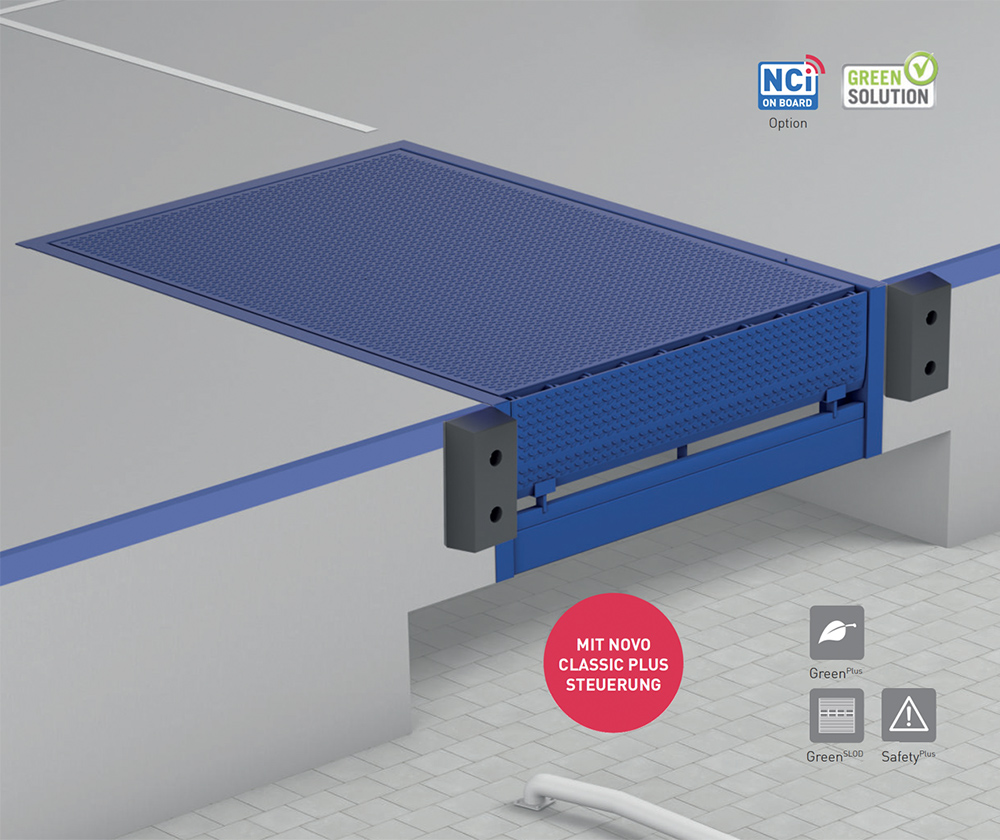

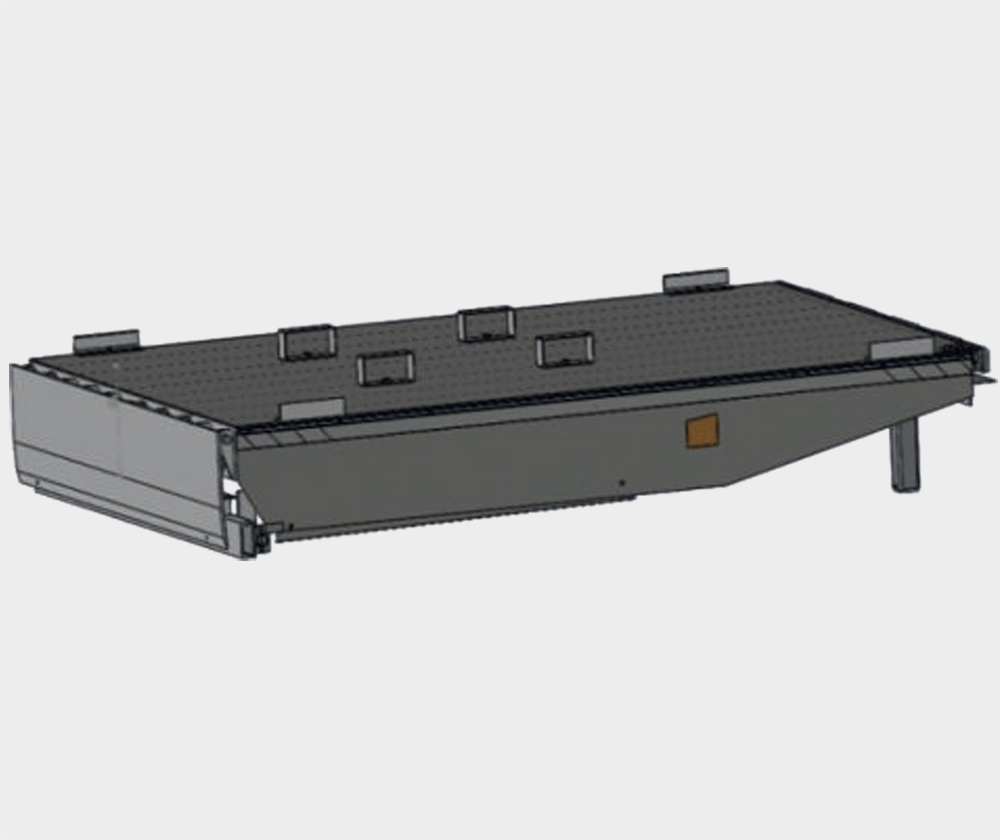

Detaljer Novodock L320e med sammenklappelig kile

Detaljer Novodock L320e

TRANSPORTOPTIMERET DOCKLEVELLER MED FOLDBAR KILE

Hydrauliske læssebroer med en sammenklappelig kile har etableret sig som den grundlæggende version inden for læsseteknologi. L320e omdefinerer denne standard. Den er transportoptimeret og fås i to versioner.

Mens NovoDock L320e ECO kun er forberedt med en bageste ramme, inkluderer NovoDock L320e ECOPlus en transportoptimeret gruberamme. Begge versioner kræver særlig forberedelse af gruben.

Op til 30 NovoDock L 320e-enheder kan transporteres på en lastbil eller i en container.

Produktets fordele

  • Transportoptimeret dock leveller med foldbar kile
  • Transportoptimeret dock leveller med foldbar kile
  • Helt nyt design
  • Optionspakker til skræddersyet konfiguration
  • Hurtig montering

RAL-standardfarver på docklevellerne

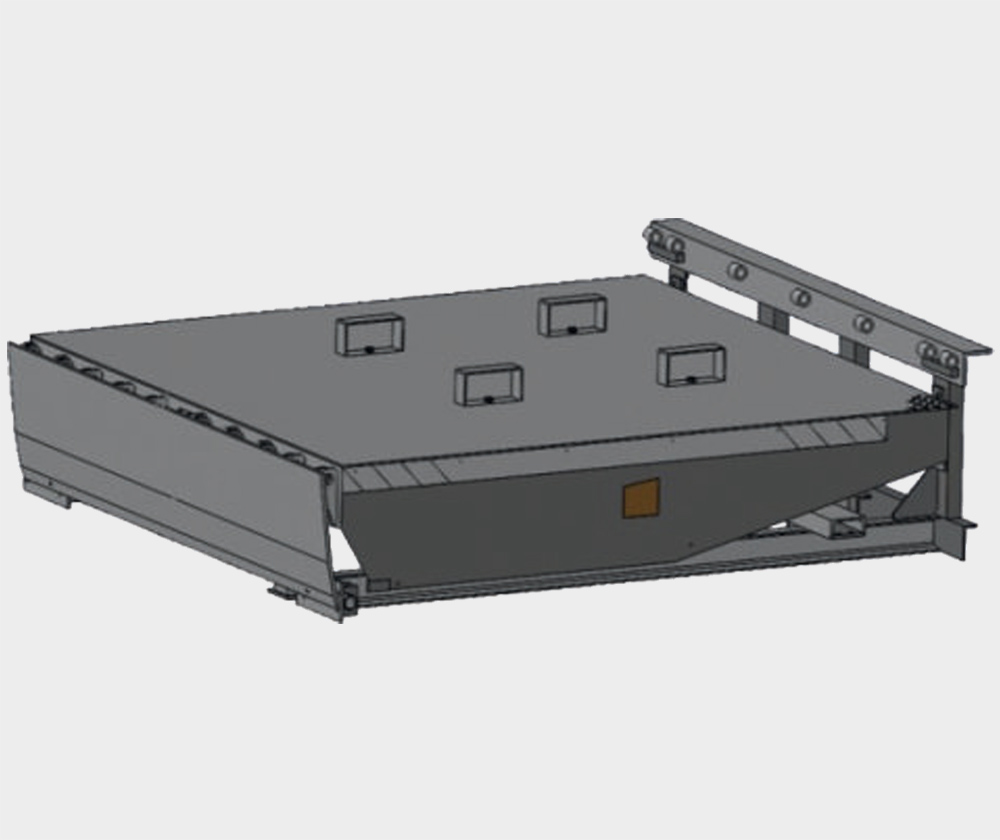

NovoDock L320e ECO

NovoDock L320e ECOPlus

Detaljer NovoDock P1320 med foldbar kile

Detaljer NovoDock P1320

HYDRAULISKE HAVNEUDLIGGERE MED FOLDBAR KILE I STÅLRAMME

Takket være stålrammen kan NovoDock P1320 installeres foran bygningen og også fungere som base for en læssesluse. Med det integrerede Novo Classic Plus-styringssystem er docklevelleren nem og sikker at betjene. NCI fås som ekstraudstyr til NovoDock P1320.

Produktets fordele

  • Valgfri GreenPLUS-pakke, op til 70 % energibesparelser
  • Valgfri GreenPLUS-pakke, op til 70 % energibesparelser
  • Helt nyt design
  • Tilvalgspakker til skræddersyet konfiguration
  • Højdejusterbare støtteben

RAL-standardfarver på docklevellerne

Vinklet design (90°, 75°, 60°, 45°, 105°, 120°, 135°)

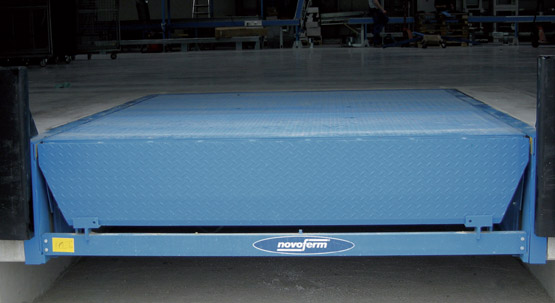

Detaljer Novodock L350I med foldbar kile

Detaljer Novodock L350I

HYDRAULISK DOCKLEVELLER MED FOLDBAR KILE OG HØJERE BELASTNINGSKAPACITET

NovoDock L350i med foldekile betjenes nemt og sikkert ved hjælp af den integrerede Novo i-Vision HA-kontrolenhed. Som alle Green Solution-produkter sikrer NovoDock L350i også en reduktion af CO2 og besparelser på driftsomkostningerne takket være optimeret energibehov. Den stabile stålkonstruktion forbliver uændret, og NCI giver den afgørende fordel i forhold til alle andre dock levellers på markedet med en foldbar kile.

Produktets fordele

  • GreenPLUS-pakke som standard, op til 70 % energibesparelser
  • Tilvalgspakker til skræddersyet konfiguration
  • Green Solution-produkt
  • Produkt med grøn løsning
  • Særligt velegnet til tungere gods på grund af den højere dynamiske belastningskapacitet på 100 kN
  • Autotaster
  • Novo i-Vision kontrolsystem

RAL-standardfarver på docklevellerne

NovoDock-L350i

Teknologi og detaljer

Tekniske data Novodock L730I

Tekniske data

Produktets egenskaber

L730i ISO

L730i Standard

med fremføring

med foldekile

ISO-dockingstation





Pakker med ekstraudstyr

GreenPlus

GreenSLOD

IsoPlus

DoorPlus

o

o

SikkerhedPlus

o

o

Nominel belastning i henhold til EN 1398 i kN

60

60

Nominelle længder (NL) i mm

2.000, 2.500, 3.000

2.000, 2.500, 3.000

Nominelle bredder i mm

2.000, 2.250

2.000, 2.250





Samlet højde

600 mm

700 mm/725 mm1)

800 mm /830 mm2)

op til 3.000 mm (NL)

op til 3.000 mm (NL)

900 mm/1200 mm3)

ved 3.000 mm (NL)

ved 3.000 mm (NL)

Længde på fremførings-/foldningskile i mm

● 700 / o 1.000

● 500 / o 700 / o 1.000

Strømforsyning

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

IP 65

Motoreffekt i kW

maks. 1,5

maks. 1,5

DesignfunktionPlateau lamelplade i mm

8/10

8/10

Indføring/foldning af kileforingsplade i mm

12/14

12/14



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

Nominel længde 2000, samlet højde 700 /7251)/8302)

350 (400)/370 (400)

320/3404)

Nominel længde 2250, totalhøjde 600

Nominel længde 2500, samlet højde 600

Nominel længde 2500, totalhøjde 700 /7251)/8302)

400 (430)/370 (370)

370/3104)

Nominel længde 2750, totalhøjde 600

Nominel længde 2750, samlet højde 700

Nominel længde 3000, samlet højde 600

Nominel længde 3000, totalhøjde 700/7251)/8302)

340 (370)/330 (350)

310/3104)

Nominel længde 3000, totalhøjde 800 /9002)

400 (430)/370 (400)

370/3504)

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

Nominel længde 4000, samlet højde 900/12003)

Nominel længde 4500, samlet højde 900/12003)

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

12,5 %

Kontrolsystem

Novo i-Vision

Novo i-Vision

Novo i-Vision version

● TA | oTAD

● TA | o TAD

Novoferm kommunikationsgrænseflade (NCI)





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

o

galvaniseret

o

o

● Standard o Option 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data NovoDock L530
Produktets egenskaber

L530

med fremføring

med foldekile

ISO-dok





Pakker med ekstraudstyr

GreenPlus

o

GreenSLOD

o

IsoPlus

o

DoorPlus

o

SikkerhedPlus

o

Nominel belastning i henhold til EN 1398 i kN

60

Nominelle længder (NL) i mm

2.000, 2.500, 3.000

Nominelle bredder i mm

1.750, 2.000, 2.250, 2.400





Samlet højde

600 mm

op til 3.000 mm (NL)

700 mm/725 mm1)

op til 3.000 mm (NL)

800 mm /830 mm2)

900 mm/1200 mm3)

Længde på fremførings-/foldningskile i mm

● 500 / o 1.000

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

Motoreffekt i kW

maks. 1,5

DesignfunktionPlateau lamelplade i mm

8/10

Indføring/foldning af kileforingsplade i mm

12/14



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

330 (405)/300 (315)

Nominel længde 2000, samlet højde 700 /7251)/8302)

360 (440)/400 (435)

Nominel længde 2250, samlet højde 600

Nominel længde 2500, totalhøjde 600

430 (500)/290 (280)

Nominel længde 2500, totalhøjde 700 /7251)/8302)

470 (540)/370 (390)

Nominel længde 2750, totalhøjde 600

Nominel længde 2750, totalhøjde 700

Nominel længde 3000, samlet højde 600

420 (475)/270 (260)

Nominel længde 3000, totalhøjde 700/7251)/8302)

480 (565)/400 (390)

Nominel længde 3000, totalhøjde 800 /9002)

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

Nominel længde 4000, totalhøjde 900/12003)

Nominel længde 4500, totalhøjde 900/12003)

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Novo SuperVision 5

Novo i-Vision version

o TA | o TAD

Novoferm kommunikationsgrænseflade (NCI)

o





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data NovoDock L530R
Produktets egenskaber

L530R

med fremføring

med foldekile

ISO-dok





Pakker med ekstraudstyr

GreenPlus

o

GreenSLOD

o

IsoPlus

o

DoorPlus

o

SikkerhedPlus

o

Nominel belastning i henhold til EN 1398 i kN

60

Nominelle længder (NL) i mm

2.000, 2.500, 2.750, 3.000

Nominelle bredder i mm

1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250





Samlet højde

600 mm

op til 3.000 mm (NL)

700 mm/725 mm1)

op til 3.000 mm (NL)

800 mm /830 mm2)

900 mm/1200 mm3)

Længde på fremførings-/foldningskile i mm

● 500 / o 1.000

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

Motoreffekt i kW

maks. 1,5

DesignfunktionPlateau lamelplade i mm

8/10

Indføring/foldning af kileforingsplade i mm

12/14



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

330 (405)/300 (315)

Nominel længde 2000, samlet højde 700 /7251)/8302)

360 (440)/400 (435)

Nominel længde 2250, samlet højde 600

Nominel længde 2500, totalhøjde 600

430 (500)/290 (280)

Nominel længde 2500, totalhøjde 700 /7251)/8302)

470 (540)/370 (390)

Nominel længde 2750, totalhøjde 600

400 (500)/270 (270)

Nominel længde 2750, totalhøjde 700

430 (530)/350 (370)

Nominel længde 3000, samlet højde 600

420 (475)/270 (260)

Nominel længde 3000, totalhøjde 700/7251)/8302)

480 (565)/400 (390)

Nominel længde 3000, totalhøjde 800 /9002)

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

Nominel længde 4000, totalhøjde 900/12003)

Nominel længde 4500, totalhøjde 900/12003)

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Novo SuperVision 5

Novo i-Vision version

o TA | o TAD

Novoferm kommunikationsgrænseflade (NCI)

o





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data NovoDock L550I
Produktets egenskaber

L550i

med fremføring

med foldekile

ISO-dok





Pakker med ekstraudstyr

GrønPlus

GreenSLOD

IsoPlus

o

DoorPlus

o

SikkerhedPlus

o

Nominel belastning i henhold til EN 1398 i kN

100

Nominelle længder (NL) i mm

2.000, 2.500, 3.000, 3.500, 4.000, 4.500

Nominelle bredder i mm

2.000, 2.250, 2.400





Samlet højde

600 mm

700 mm/725 mm1)

op til 2.500 mm (NL)

800 mm /830 mm2)

ved 3.000 mm (NL)

900 mm/1200 mm3)

fra 3.500 mm (NL)

Længde på fremførings-/foldningskile i mm

500

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

Motoreffekt i kW

maks. 1,5

DesignfunktionPlateau lamelplade i mm

10/12

Indføring/foldning af kileforingsplade i mm

15/17



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

Nominel længde 2000, samlet højde 700 /7251)/8302)

300/400

Nominel længde 2250, samlet højde 600

Nominel længde 2500, totalhøjde 600

Nominel længde 2500, totalhøjde 700 /7251)/8302)

300/400

Nominel længde 2750, totalhøjde 600

Nominel længde 2750, totalhøjde 700

Nominel længde 3000, totalhøjde 600

Nominel længde 3000, totalhøjde 700/7251)/8302)

Nominel længde 3000, totalhøjde 800 /9002)

370/400

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

450/400

Nominel længde 4000, totalhøjde 900/12003)

450/400

Nominel længde 4500, totalhøjde 900/12003)

450/400

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Novo i-Vision

Novo i-Vision-version

TA | o TAD

Novoferm kommunikationsgrænseflade (NCI)





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data NovoDock P1530
Produktets egenskaber

P1530

med fremføring

med foldekile

ISO-dok





Pakker med ekstraudstyr

GreenPlus

o

GreenSLOD

o

IsoPlus

o

DoorPlus

o

SikkerhedPlus

o

Nominel belastning i henhold til EN 1398 i kN

60

Nominelle længder (NL) i mm

2.000, 2.440 (2.500), 3.000

Nominelle bredder i mm

2.000, 2.200, 2.250





Samlet højde

600 mm

700 mm/725 mm1)

op til 3.000 mm (NL)

800 mm /830 mm2)

900 mm/1200 mm3)

Længde på fremførings-/foldningskile i mm

● 500 / o 1.000

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

Motoreffekt i kW

maks. 1,5

DesignfunktionPlateau lamelplade i mm

8/10

Indføring/foldning af kileforingsplade i mm

12/14



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

Nominel længde 2000, samlet højde 700 /7251)/8302)

360 (460)/380 (430)

Nominel længde 2250, samlet højde 600

Nominel længde 2500, totalhøjde 600

Nominel længde 2500, totalhøjde 700 /7251)/8302)

470 (590)/350 (390)

Nominel længde 2750, totalhøjde 600

Nominel længde 2750, totalhøjde 700

Nominel længde 3000, samlet højde 600

Nominel længde 3000, totalhøjde 700/7251)/8302)

480 (590)/400 (380)

Nominel længde 3000, totalhøjde 800 /9002)

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

Nominel længde 4000, totalhøjde 900/12003)

Nominel længde 4500, totalhøjde 900/12003)

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Novo SuperVision 5

Novo i-Vision version

o TA | o TAD

Novoferm kommunikationsgrænseflade (NCI)

o





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data NovoDock VL6020
Produktets egenskaber

VL6020

med fremføring

med foldekile

ISO-dok





Pakker med ekstraudstyr

GreenPlus

GreenSLOD

IsoPlus

DoorPlus

SikkerhedPlus

Nominel belastning i henhold til EN 1398 i kN

60/20

Nominelle længder (NL) i mm

3.500, 4.000, 4.500, 5.000

Nominelle bredder i mm

2.000





Samlet højde

600 mm

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

op til 5.000 mm (NL)

Længde på fremførings-/foldningskile i mm

● 500 / o 1.000

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 54

Motoreffekt i kW

maks. 1,5

DesignfunktionPlateau lamelplade i mm

8/10

Indføring/foldning af kileforingsplade i mm

15/17



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

Nominel længde 2000, samlet højde 700 /7251)/8302)

Nominel længde 2250, samlet højde 600

Nominel længde 2500, totalhøjde 600

Nominel længde 2500, totalhøjde 700 /7251)/8302)

Nominel længde 2750, totalhøjde 600

Nominel længde 2750, totalhøjde 700

Nominel længde 3000, totalhøjde 600

Nominel længde 3000, totalhøjde 700/7251)/8302)

Nominel længde 3000, totalhøjde 800 /9002)

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

400/600

Nominel længde 4000, totalhøjde 900/12003)

400/650

Nominel længde 4500, totalhøjde 900/12003)

400/750

Nominel længde 5000, totalhøjde 1200

400/775

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Kontrol med 5 knapper

Novo i-Vision-version

Novoferm kommunikationsgrænseflade (NCI)





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data NovoDock L320
Produktets egenskaber

L320

med indføring

med foldekile

ISO-dockingstation





Pakker med ekstraudstyr

GreenPlus

o

GreenSLOD

IsoPlus

o

DoorPlus

o

SikkerhedPlus

o

Nominel belastning i henhold til EN 1398 i kN

60

Nominelle længder (NL) i mm

2.000, 2.500, 2.750, 3.000

Nominelle bredder i mm

2.000, 2.100, 2.250





Samlet højde

600 mm

op til 3.000 mm (NL)

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

Længde på fremførings-/foldningskile i mm

400

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

Motoreffekt i kW

maks. 0,75

DesignfunktionPlateau lamelplade i mm

6/8

Indføring/foldning af kileforingsplade i mm

12/14



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

360/300

Nominel længde 2000, samlet højde 700 /7251)/8302)

Nominel længde 2250, samlet højde 600

Nominel længde 2500, totalhøjde 600

380/270

Nominel længde 2500, totalhøjde 700 /7251)/8302)

Nominel længde 2750, totalhøjde 600

390/270

Nominel længde 2750, totalhøjde 700

Nominel længde 3000, totalhøjde 600

400/260

Nominel længde 3000, totalhøjde 700/7251)/8302)

Nominel længde 3000, totalhøjde 800 /9002)

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

Nominel længde 4000, totalhøjde 900/12003)

Nominel længde 4500, totalhøjde 900/12003)

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Novo Classic Plus

Novo i-Vision-version

o HA | o HAD

Novoferm kommunikationsgrænseflade (NCI)

o





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data NovoDock L320R
Produktets egenskaber

L320R

med fremføring

med foldekile

ISO-dockingstation





Pakker med ekstraudstyr

GreenPlus

o

GreenSLOD

IsoPlus

o

DoorPlus

o

SikkerhedPlus

o

Nominel belastning i henhold til EN 1398 i kN

60

Nominelle længder (NL) i mm

2.000, 2.500, 2.750, 3.000

Nominelle bredder i mm

1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250





Samlet højde

600 mm

op til 3.000 mm (NL)

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

Længde på fremførings-/foldningskile i mm

400

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

Motoreffekt i kW

maks. 0,75

DesignfunktionPlateau lamelplade i mm

6/8

Indføring/foldning af kileforingsplade i mm

12/14



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

360/300

Nominel længde 2000, samlet højde 700 /7251)/8302)

Nominel længde 2250, samlet højde 600

Nominel længde 2500, totalhøjde 600

380/270

Nominel længde 2500, totalhøjde 700 /7251)/8302)

Nominel længde 2750, totalhøjde 600

390/270

Nominel længde 2750, totalhøjde 700

Nominel længde 3000, totalhøjde 600

400/260

Nominel længde 3000, totalhøjde 700/7251)/8302)

Nominel længde 3000, totalhøjde 800 /9002)

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

Nominel længde 4000, totalhøjde 900/12003)

Nominel længde 4500, totalhøjde 900/12003)

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Novo Classic Plus

Novo i-Vision-version

o HA | o HAD

Novoferm kommunikationsgrænseflade (NCI)

o





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data Novodock L320E
Produktets egenskaber

L320e

med fremføring

med foldekile

ISO-dockingstation





Pakker med ekstraudstyr

GreenPlus

o

GreenSLOD

IsoPlus

DoorPlus

o

SikkerhedPlus

o

Nominel belastning i henhold til EN 1398 i kN

60

Nominelle længder (NL) i mm

2.000, 2.250, 2.500, 3.000

Nominelle bredder i mm

2.000





Samlet højde

600 mm

op til 3.000 mm (NL)

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

Længde på fremførings-/foldningskile i mm

400

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

Motoreffekt i kW

maks. 0,75

DesignfunktionPlateau lamelplade i mm

6/8

Indføring/foldning af kileforingsplade i mm

12/14



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

360/270

Nominel længde 2000, samlet højde 700 /7251)/8302)

Nominel længde 2250, samlet højde 600

360/270

Nominel længde 2500, totalhøjde 600

330/270

Nominel længde 2500, totalhøjde 700 /7251)/8302)

Nominel længde 2750, totalhøjde 600

Nominel længde 2750, totalhøjde 700

Nominel længde 3000, totalhøjde 600

270/270

Nominel længde 3000, totalhøjde 700/7251)/8302)

Nominel længde 3000, totalhøjde 800 /9002)

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

Nominel længde 4000, totalhøjde 900/12003)

Nominel længde 4500, totalhøjde 900/12003)

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Novo Classic Plus

Novo i-Vision-version

o HA | o HAD

Novoferm kommunikationsgrænseflade (NCI)

o





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data NovoDock P1320
Produktets egenskaber

P1320

med fremføring

med foldekile

ISO-dockingstation





Pakker med ekstraudstyr

GreenPlus

o

GreenSLOD

IsoPlus

o

DoorPlus

o

SikkerhedPlus

o

Nominel belastning i henhold til EN 1398 i kN

60

Nominelle længder (NL) i mm

2.000, 2.440 (2.500), 3.000

Nominelle bredder i mm

2.000, 2.200, 2.250





Samlet højde

600 mm

op til 3.000 mm (NL)

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

Længde på fremførings-/foldningskile i mm

400

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

Motoreffekt i kW

maks. 0,75

DesignfunktionPlateau lamelplade i mm

6/8

Indføring/foldning af kileforingsplade i mm

12/14



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

Nominel længde 2000, samlet højde 700 /7251)/8302)

360/320

Nominel længde 2250, samlet højde 600

Nominel længde 2500, totalhøjde 600

Nominel længde 2500, totalhøjde 700 /7251)/8302)

380/290

Nominel længde 2750, totalhøjde 600

Nominel længde 2750, totalhøjde 700

Nominel længde 3000, totalhøjde 600

Nominel længde 3000, totalhøjde 700/7251)/8302)

400/290

Nominel længde 3000, totalhøjde 800 /9002)

Nominel længde 3500, totalhøjde 800

Nominel længde 3500, totalhøjde 900/12003)

Nominel længde 4000, totalhøjde 900/12003)

Nominel længde 4500, totalhøjde 900/12003)

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Novo Classic Plus

Novo i-Vision-version

o HA | o HAD

Novoferm kommunikationsgrænseflade (NCI)

o





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO
Tekniske data NovoDock L350i
Produktets egenskaber

L350i

med indføring

med foldbar kile

ISO-dockingstation





Pakker med ekstraudstyr

GrønPlus

GreenSLOD

IsoPlus

o

DoorPlus

SikkerhedPlus

o

Nominel belastning i henhold til EN 1398 i kN

100

Nominelle længder (NL) i mm

2.000, 2.500, 3.000, 3.500, 4.000, 4.500

Nominelle bredder i mm

1.750, 2.000, 2.250





Samlet højde

600 mm

op til 3.000 mm (NL)

700 mm/725 mm1)

op til 3.000 mm (NL)

800 mm /830 mm2)

ved 3.000 mm (NL)

900 mm/1200 mm3)

fra 4.000 mm (NL)

Længde på fremførings-/foldningskile i mm

400

Strømforsyning

3 N~400 V/50 Hz/16 A

Beskyttelsesklasse

IP 65

Motoreffekt i kW

maks. 1,5

DesignfunktionPlateau lamelplade i mm

8/10

Indføring/foldning af kileforingsplade i mm

15/17



























Overgangsværdier opad/nedad (fremføring 1000 mm)

Nominel længde 2000, samlet højde 600

250/290

Nominel længde 2000, samlet højde 700 /7251)/8302)

290/340

Nominel længde 2250, samlet højde 600

Nominel længde 2500, totalhøjde 600

310/270

Nominel længde 2500, totalhøjde 700 /7251)/8302)

360/330

Nominel længde 2750, totalhøjde 600

Nominel længde 2750, totalhøjde 700

Nominel længde 3000, totalhøjde 600

360/270

Nominel længde 3000, totalhøjde 700/7251)/8302)

430/330

Nominel længde 3000, totalhøjde 800 /9002)

Nominel længde 3500, totalhøjde 800

520/350

Nominel længde 3500, totalhøjde 900/12003)

Nominel længde 4000, totalhøjde 900/12003)

570/350

Nominel længde 4500, totalhøjde 900/12003)

620/350

Nominel længde 5000, totalhøjde 1200

Maksimal tilladt hældning i henhold til EN 1398

12,5 %

Kontrolsystem

Novo i-Vision

Novo i-Vision-version

● HAR1

Novoferm kommunikationsgrænseflade (NCI)





Farver

RAL 5010 (ensianblå)

RAL 7016 (antracitgrå)

RAL 9005 (sort)

Andre RAL-farver

o

galvaniseret

o

● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Montage

Installationsmetoder og udskiftningsløsninger

Nedenfor finder du installationsmetoder og udskiftningsløsninger til vores dock levellers.

Installationsmetoder for dockleveller

Installationsmetoder for dockleveller

AX/AZ - UDVEKSLINGSLØSNING TIL SVEJSNING

Med denne metode leveres broen med en flad stålramme. Den svejses derefter fast til den eksisterende stålprofil i halgulvet.


Denne variant er ideel til udskiftningsbroer, hvis rammen fra den gamle bro kan blive i gulvet. Udskiftningen kan så normalt udføres inden for en dag.

Vinkelstål a = min. 100 mm

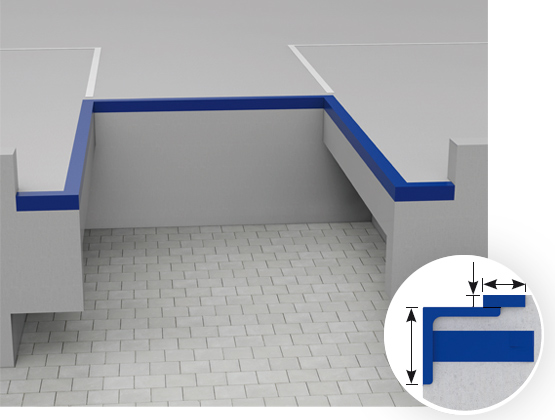

BX/BZ - FORELØBIG RAMME TIL SVEJSNING

Broen er konstrueret med en vinkelramme, hvis ben derefter placeres i den såkaldte forramme og svejses der. Denne forramme består af et beslag med en fastgjort flad stang, som installeres i gulvpladen før fugning. Forrammen kan også leveres af Novoferm til montering på stedet. Denne variant foretrækkes for at kunne færdiggøre halgulvet uafhængigt af broen.

Broen kan så leveres og installeres på et senere tidspunkt.

Vinkelstål i henhold til installationstegningen

CX/CZ - BRORAMME TIL INDSTØBNING I BETON

Vægankre er placeret på broens ramme, som er svejset fast til armeringsstålboltene på stedet. Herefter kan betonen støbes.

Betonhøjden for denne variant er maks. 110 mm. Fordelen ved denne variant er, at gruben er nem at konstruere. Desuden kan halgulvet være helt færdigt bortset fra den omkransende rille.

a = 100 mm, b = 150 mm

DX/DZ - BRORAMME TIL INDSTØBNING I BETON TIL HØJERE BETONKONSTRUKTIONER

Denne version er meget lig den ovenfor beskrevne CX/CZ-metode og adskiller sig kun i betonhøjden. Den hævede ramme leveres med nivelleringsskruer i siderne og på bagsiden. Med denne variant kan gulvkonstruktioner på 100 - 250 mm dækkes.

Denne metode anvendes ofte ved større mængder og ved brug af præfabrikerede betonelementer.

a = 100 til 250 mm (betonhøjde)

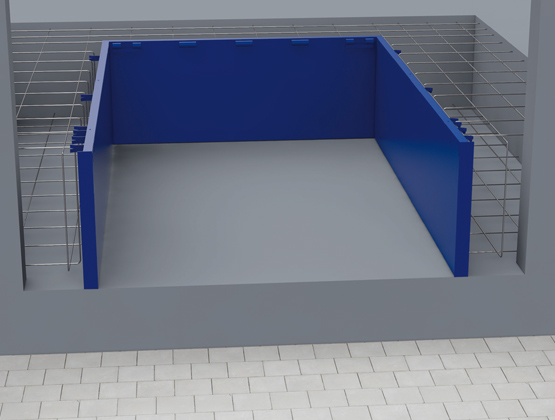

EX/EZ - KASSEMODEL TIL INDSTØBNING I BETON

I denne variant er læssebroen udformet som en kasse, der er lukket på tre sider. Den er fastgjort til gulvet, forbundet med armeringen og fungerer derefter som forskalling. Med denne meget enkle metode leveres og installeres broen i den tidlige byggefase. Den tidskrævende konstruktion af en grube kan derfor udelades.

På grund af sin enkelhed bruges denne metode i dag ofte til eftermontering af broer i eksisterende bygninger og færdige gulve.

FX/FZ - BRORAMME SOM GULVMODEL

I dette design er broen svejset fast til stålprofilerne i pitbunden foran. Broen er understøttet på pitgulvet eller, i tilfælde af broer, der kan køres under, på en vægbase bagtil. Tre-sidede omløbende kantbeskyttelsesvinkler i gulvet anbefales som grubeindfatning.

Denne variant bruges oftest, når det ikke er nødvendigt at køre under.

Vinkelstål a=50mm,s=5mm

Løsninger til udskiftning af Dock Levellers

Løsninger til udskiftning af Dock Levellers


NEMMESTE OG HURTIGSTE UDSKIFTNING Takket være den nye GZ-rammevariant kan en eksisterende dock leveller udskiftes på kortest mulig tid. Sidevinkelrammerne hviler på den eksisterende stålramme og kan svejses på efter en kort justering. Den bageste flade stålramme giver en jævn overgang fra lagergulvet til den nye dock leveller.

PRODUKTETS FORDELE

  • Enkel justering
  • Tolerancer på broernes dimensioner
  • Ingen "shimming" med stålplader nødvendig

  • Ingen luftspalter på siderammens dele

L530R med indføring og GZ-ramme

L320R med foldbar kile og GZ-ramme.

GZ - Udvekslingsløsning til svejsning som basis.

Har vi vakt din interesse?

Novoferm samarbejder med et bredt netværk af specialforhandlere i Tyskland - i dit nabolag. Vores autoriserede Novoferm-forhandlere tilbyder professionel rådgivning, salg, opmåling, montering, demontering og miljøvenlig bortskaffelse af vores produkter til konkurrencedygtige all-inclusive-priser.

Vi vil med glæde hjælpe dig.
