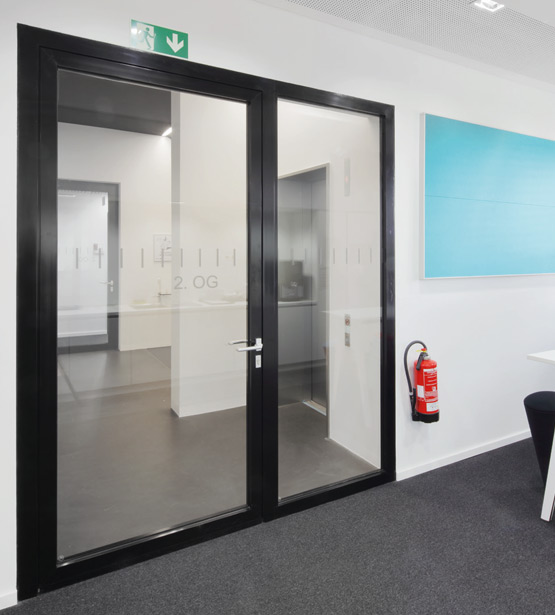

^NovoFire® aluminiumsprofilrammesystemer er perfekte til moderne erhvervsbyggeri. Med elegante overflader, tidløst design og mange varianter giver de ambitiøse arkitekter og planlæggere næsten ubegrænsede muligheder for at designe gennemsigtige brand- og røgbeskyttende lukninger i indendørs områder. Enkelt- og dobbeltfløjede døre med overlys og sidepaneler kan kombineres med hinanden på mange forskellige måder.

Med en profilvægstykkelse på 4 mm er NovoFire®-systemer særligt stabile og har et ekstremt kompakt design med kun én brandbeskyttende kerne, der er forankret i midten. Det resulterer i en standardiseret frontbredde på 150 mm for alle versioner. På grund af stor efterspørgsel er den "anodiserede aluminiumsoverflade" i rustfrit stål en ny tilføjelse til sortimentet.

Til moderne erhvervsbyggeri NovoFire aluminiumsprofilrammesystemer er perfekte til moderne erhvervsbyggeri. Med en profilvægstykkelse på 4 mm er systemerne særligt stabile og har et ekstremt kompakt design med kun én brandsikringskerne forankret i midten. Det resulterer i en standardiseret facadebredde på 150 mm for alle versioner.

Rørrammedøre i aluminium medhøj funktionalitet fås som brandbeskyttelsesdøre (op til _EI2 90), røgbeskyttelsesdøre, sikkerhedsdøre (op til RC 3) ogmultifunktionsdøre - for et ensartet dørudseende i hele bygningen. Novoferm-systemerne giver et ensartet udseende og enhver kombination af enkelt- og dobbeltfløjede døre, sidepaneler og overlys.

Mange installationsfordele Dørserien giver mange installationsfordele samt hurtige og rene installationsprocedurer. For eksempel kan Novoferm brandskum bruges til at udfylde profiler og rammer i metal- og gipsvægskonstruktioner meget hurtigere og mere rent. Den sædvanlige forudgående viden om installation af branddøre er helt tilstrækkelig.

Sammenligning af døre og egenskaber

Sammenligning af rørformede aluminiumsdøre

Dørbetegnelse	Godkendelse testcertifikat	Ramme Materiale	T30 (EI2 30)	T90 (EI2 90)	Røg beskyttelse	RC 2	RC 3	Varme isolerende
NovoFire RS	P-120003623-10	aluminium			-
NovoFire T30	Z-6.20-1845	aluminium	-		-	-	-
NovoFire F30	Z-19.14-1769	aluminium	-
NovoFire Thermo EI30	Forklaring på ydeevne	aluminium	-		-			-
NovoFire Glas 30 F30	Z-19.14-2393	aluminium	-
NovoFire T90	Z-6.20-1836	aluminium		-	-
NovoFire F90	Z-19.14-1771	aluminium		-
aluminium Udvendig dør	-	Aluminium				-	-	-

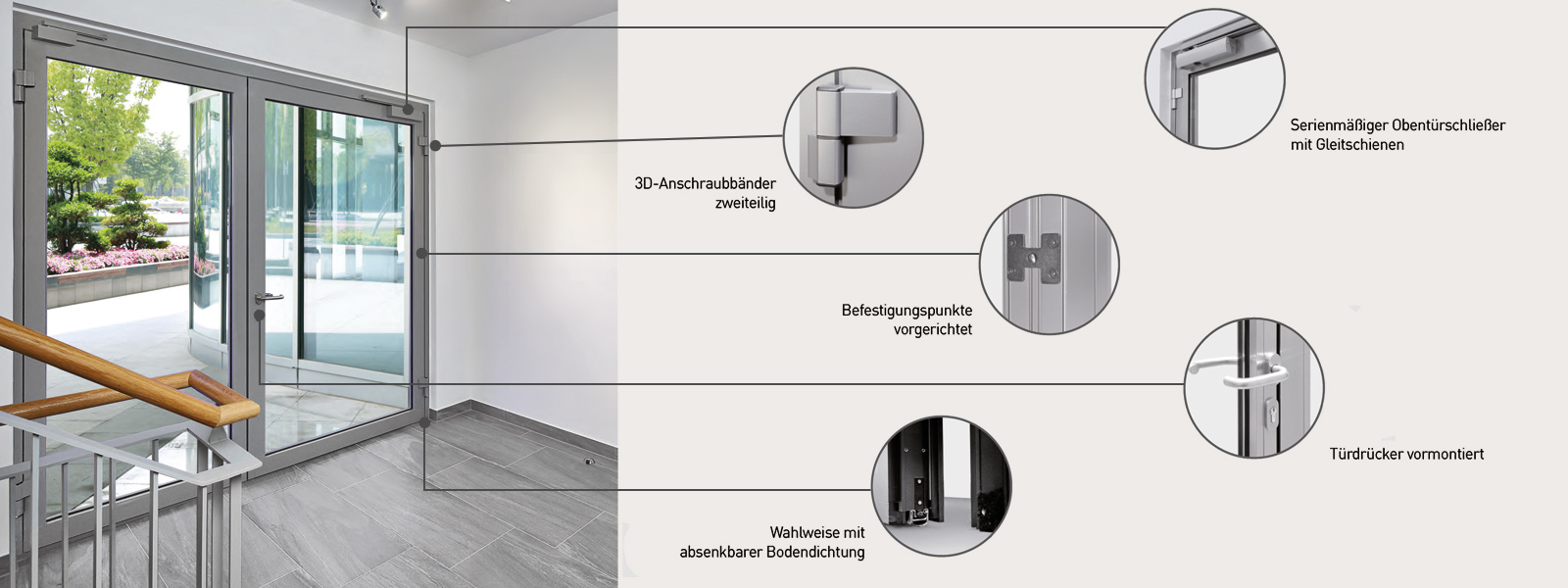

Højdepunkter Døre med rørformet aluminiumsramme

NOVOFIRE® ALUMINIUM-SYSTEMER TIL TURE OG VANDE

SYSTEMBESKRIVELSE Dørelement i aluminium fremstillet af hule enkeltkammerprofiler. Døren er testet som røgbeskyttelsesdør ved hjælp af en automatisk sænkbar gulvtætning i overensstemmelse med DIN 18095. Ramme- og fløjbredde 150 mm, sokkelhøjde 98-238 mm, indbygningsdybde 74 mm (T30) eller 90 mm (T90). Fløjdimensionen på den inaktive fløj må ikke være mindre end 500 mm for dobbeltfløjede døre. Elementer forberedt til installation.

Beslag Drop-in-lås, forberedt til profilcylinder, greb eller udskiftelige beslag med oval roset i aluminium, rustfrit stål eller PVC-U muligt. Den inaktive fløj fastholdes af den øverste låsemekanisme med en falset skydebolt, alternativt antipanikfunktion i henhold til DIN EN 179 eller DIN EN 1125. Glideskinne-karmdørlukker i henhold til DIN EN 1154, integrerede dørlåsesystemer til RS og T30, svingdørsdrev i henhold til DIN 18263/ DIN 18650.

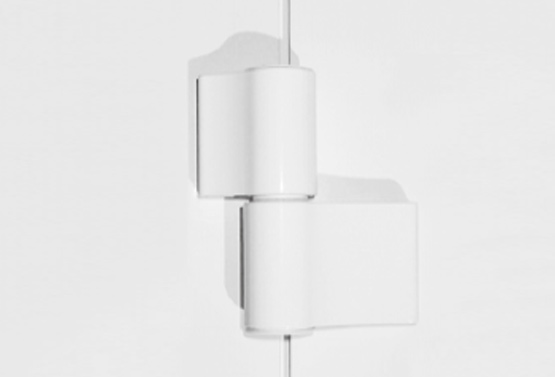

Hængsler To 2-delte skruehængsler i aluminium pr. fløj, justerbare i tre dimensioner; der kræves 3 hængsler, hvis døren er udstyret med et svingdørsdrev. Rullehængsler kan også fås på forespørgsel i stedet for skruehængsler.

RUDER Sikkerhedsglas VSG eller ESG. Glasvarianter og panelfyldninger, profiler med ensidig glasfals og glasholdelister på den modsatte hængselsside, tørglas med EPDM-tætninger.

FAST RUDER Flush-forbindelser til døren, alternativt stand-alone muligt, valgfrit skrå eller T-forbindelser. Karmstolperne skal løbe uafbrudt over hele højden af den brandhæmmende rude.

OVERFLADE

Standard:
Pulverlakeret, endelig malingsfinish, satinblank (RAL Classic efter eget valg)
Valgfri:
Anodiseret, rustfrit stål-look, pulverlakeret i trædekor, NCS-farver

Farver og ekstraudstyr

RØRRAMMEDØRE MED SÆRLIGE EGENSKABER GØR RØG- OG BRANDBESKYTTELSE MERE ATTRAKTIV

Testet røg- og brandsikring er grundlaget, men særlige funktioner kendetegner designet. Det er netop det, der gør ^NovoFire® til en serie med mange muligheder. Uanset om det er trædekor og -følelse eller tonet glas i forskellige farver, kan systemet integreres i ethvert arkitektonisk koncept med en individuel konfiguration.

^NovoFire® træindretning og -følelse

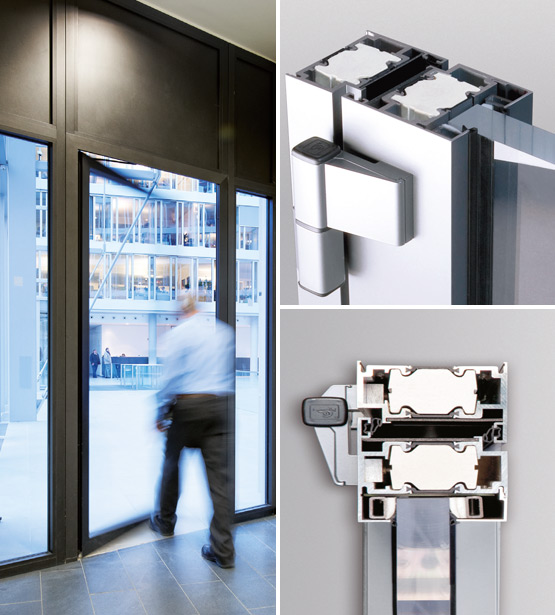

Udskiftelige beslag - Hængsler - Ruder - Overflader

Beslag Drop-in-lås, forberedt til profilcylinder, greb eller udskiftelige beslag med oval roset i aluminium, rustfrit stål eller PVC-U muligt.
Inaktiv fløj fastholdt af den aktive fløjs øverste låsemekanisme som standard, alternativt anti-panikfunktion i overensstemmelse med DIN EN 179 eller DIN EN 1125 mulig.

DESIGN MED INNOVATIVE ELEMENTER^NovoFire®rørrammedøre giver planlæggere og bygningsejere de allerbedste forudsætninger for et dygtigt samspil mellem former, overflader og materialer. For eksempel med et trædekor, der næsten ikke kan skelnes fra ægte træ takket være den strukturerede overflade.
Andre dekorer i metallic-look og tonede ruder åbner op for meget individuelle løsninger i spektret mellem teknisk-cool og naturligt-ædelt.

Hængsler Kun to 3-delte rullehængsler pr. fløj op til en dørhøjde på 2,50 m, justerbare i to dimensioner; hvis døren er udstyret med et svingdørsdrev, anbefaler vi tre hængsler.
Andre hængselvarianter som f.eks. skruehængsler (tredimensionelt justerbare) er mulige.

ATTRAKTIVE OVERFLADER

Anodiseret aluminium, rustfrit stål-look eller pulverlakeret finish (RAL Classic efter eget valg)
Pulverlakeret stål, grundet RAL 9002 (gråhvid) eller eventuelt færdigmalet (RAL Classic efter eget valg)

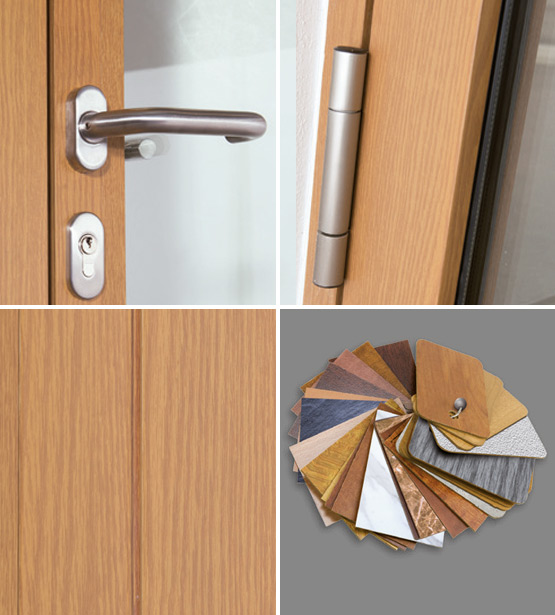

Dekorativt udseende og haptik af naturlige materialer som f.eks. træ

Detaljer NovoFire aluminiumssystemer til døre og vægge

ROHRRAHMENTÜREN ^NOVOFIRE®

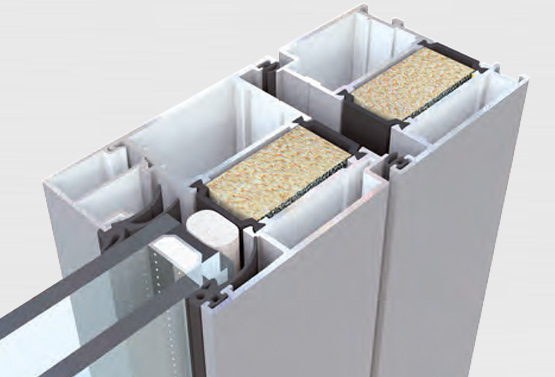

MERKMALE

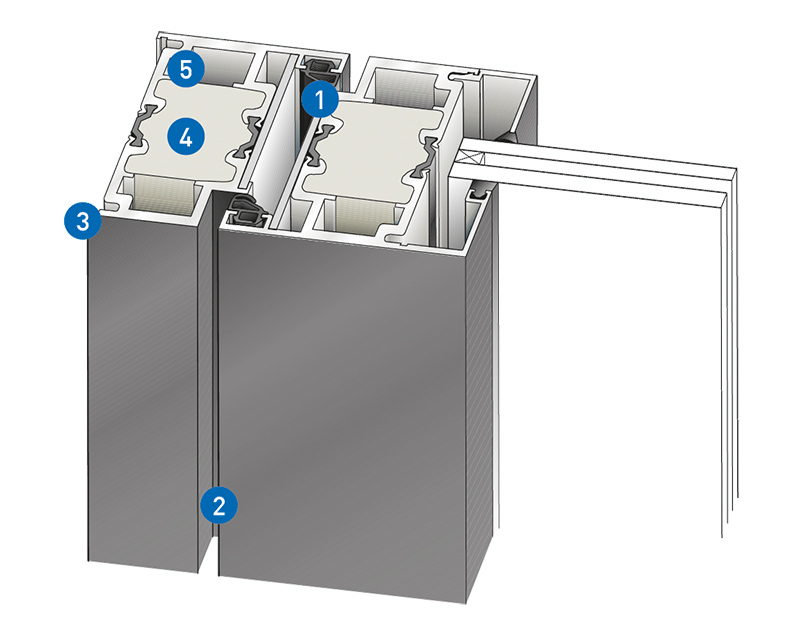

[1] Dørfalsen er beklædt på tre sider med glatte og sorte PVC-belagte brandbeskyttelseslister

[3] Flush-døre til høje æstetiske standarder med RS, T30 (EI 30) og T90 (EI 90)

[3] 4 mm vægtykkelse for særlig høj stabilitet

[4] Kun én brandbeskyttende kerne

[5] De ydre kamre er frie og kan bruges til at fastgøre ekstra dele

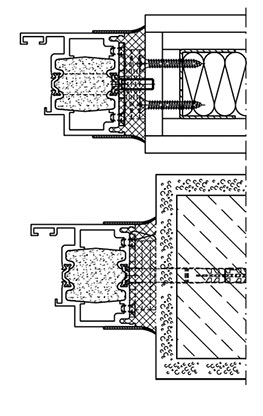

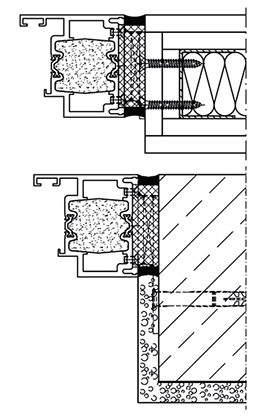

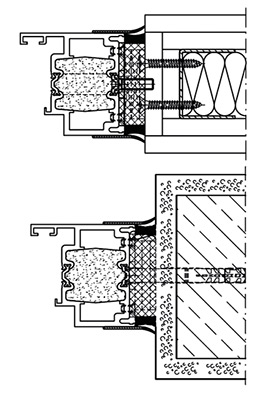

KORSSKÆRINGER

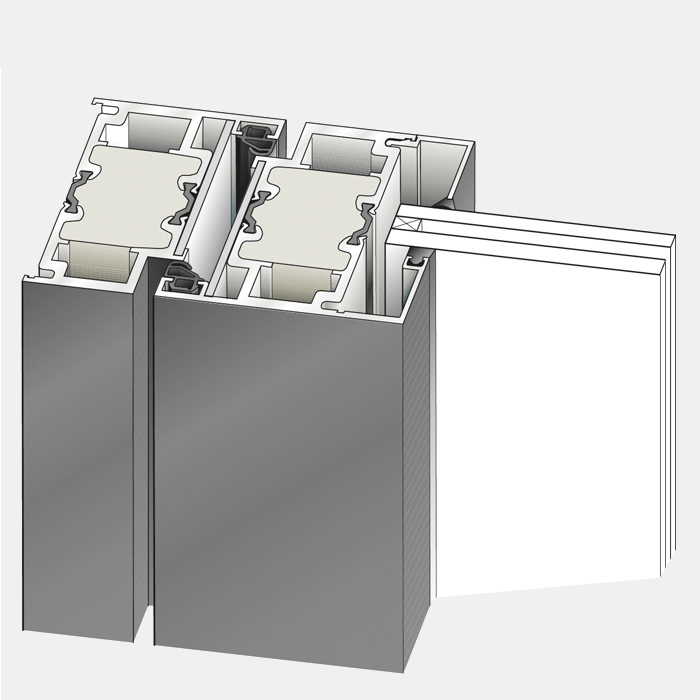

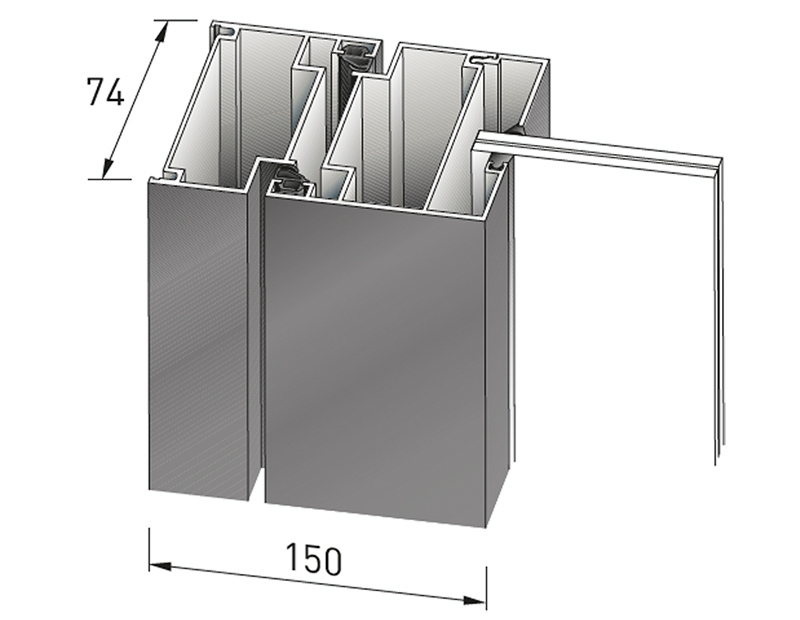

RS

T30 (EI 30)

T90 (EI 90)

Uanset om det er støjbeskyttelse, brandbeskyttelse T 30 eller T 90:^NovoFire® rørrammedøren præsenterer sig med de samme professionelle overflader for et ensartet udseende i hele bygningen.

BANDVARIANTER

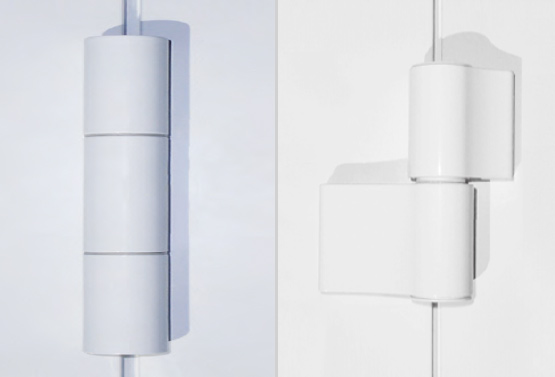

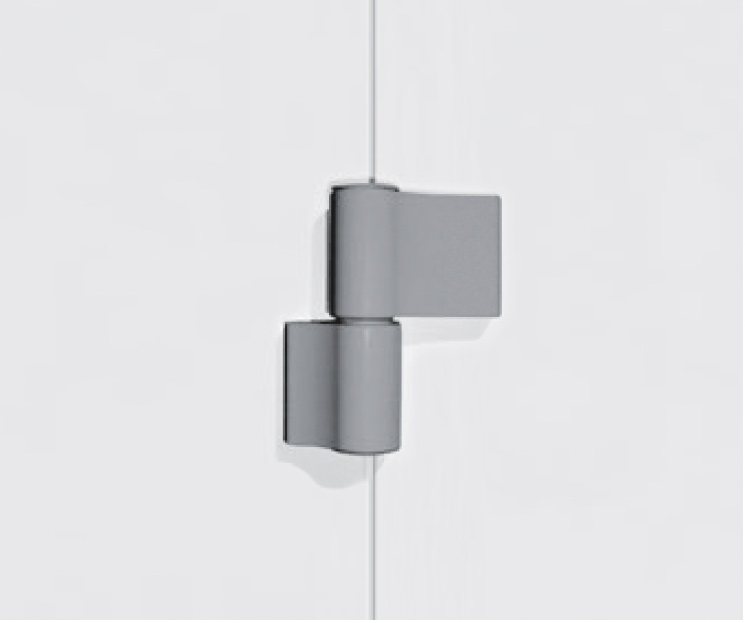

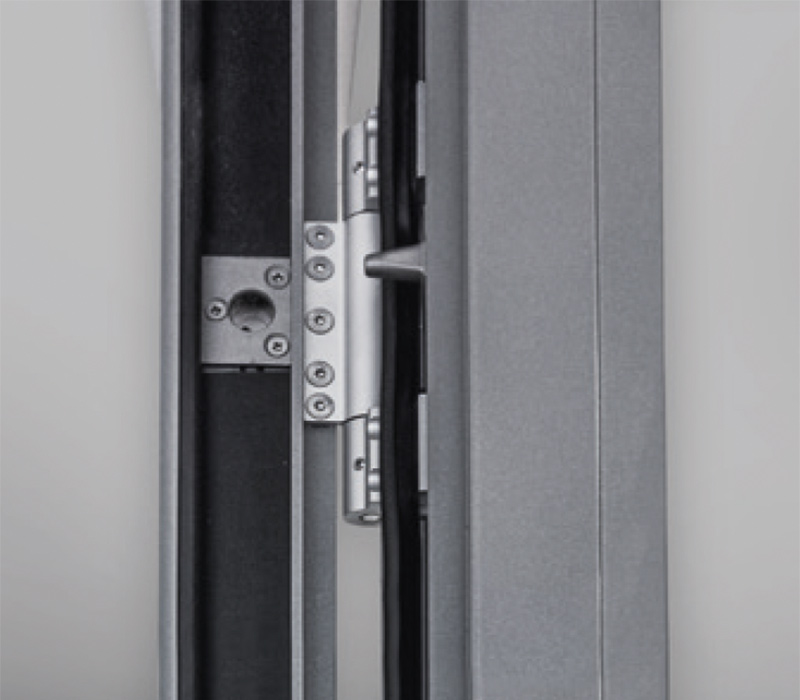

2-delt hængsel, der kan skrues på

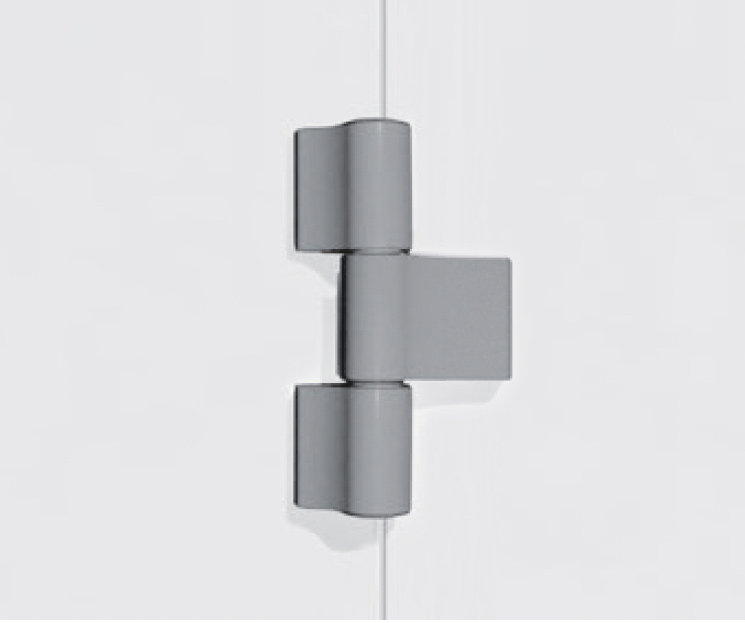

3-delt hængsel, der kan skrues på

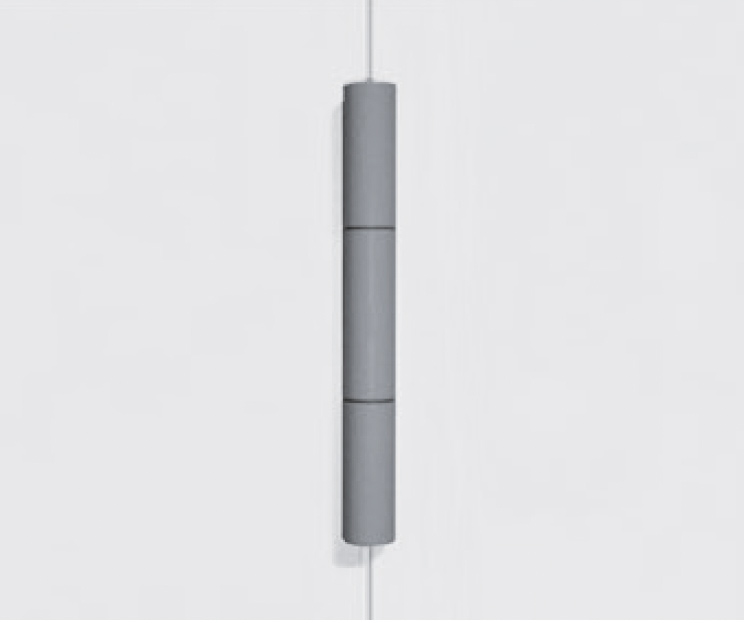

3-delt rullebane

Detaljer Yderdøre i aluminium

YDERDØR I ALUMINIUM-ENERGIBESPARELSE ER IKKE ET MATERIALE Yderdøren i aluminium er et stabilt profilsystem til højt varmeisolerede dørsystemer ved side- og bagindgange i industri-, handels- og administrationsbygninger. Den dækker derfor også sekundære områder og supplerer resten af Novoferms dørprogram på en fordelagtig måde. Yderdøren imponerer også med sine gode tekniske egenskaber, fremragende Uƒ-værdier og mange designmuligheder.

Hængsler Velegnet til montering af alle kommercielt tilgængelige beslag. Der findes flere varianter af dørhængsler, fra robuste skruehængsler til helt skjulte dørhængsler og rullehængsler i aluminium eller rustfrit stål.

KONSTRUKTION Robust karm/ramme-kombination med 2 mm vægtykkelse. Rammeprofiler kan eventuelt udstyres med glidende isoleringsstænger for at minimere bimetaleffekten.

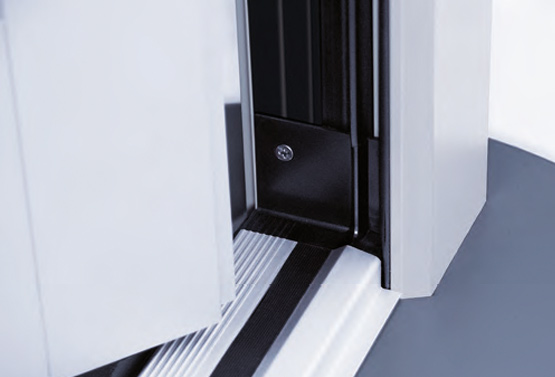

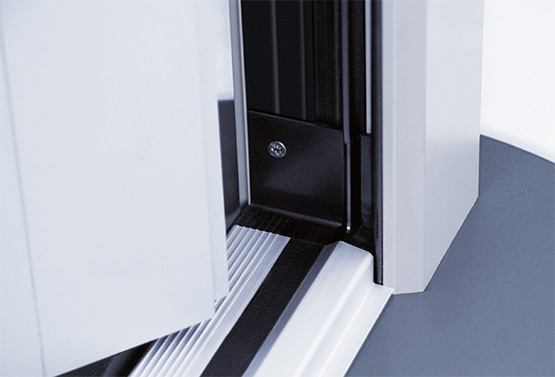

DØRKARM Den barrierefri tærskelvariant med 19 mm monteringshøjde og skjult fastgørelse sikrer en visuelt jævn overgang fra ude til inde og kan bruges i gamle og nye bygninger takket være en særlig bundprofil.

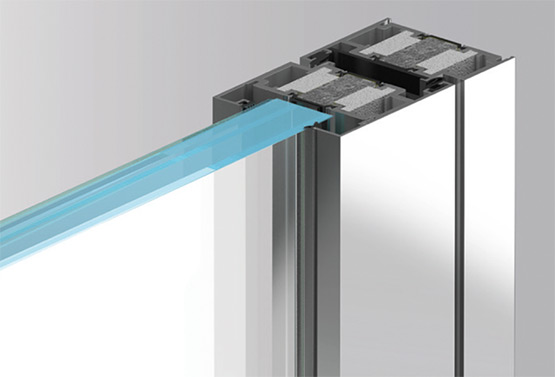

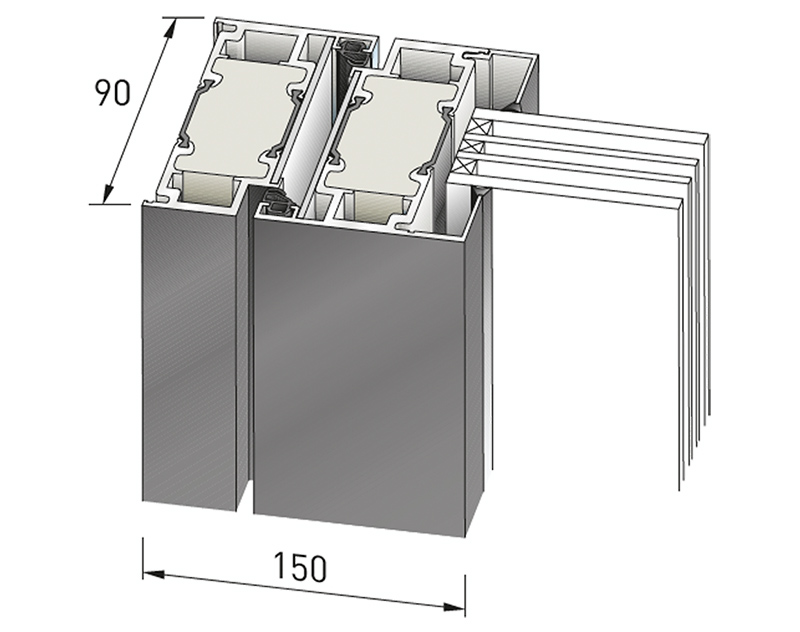

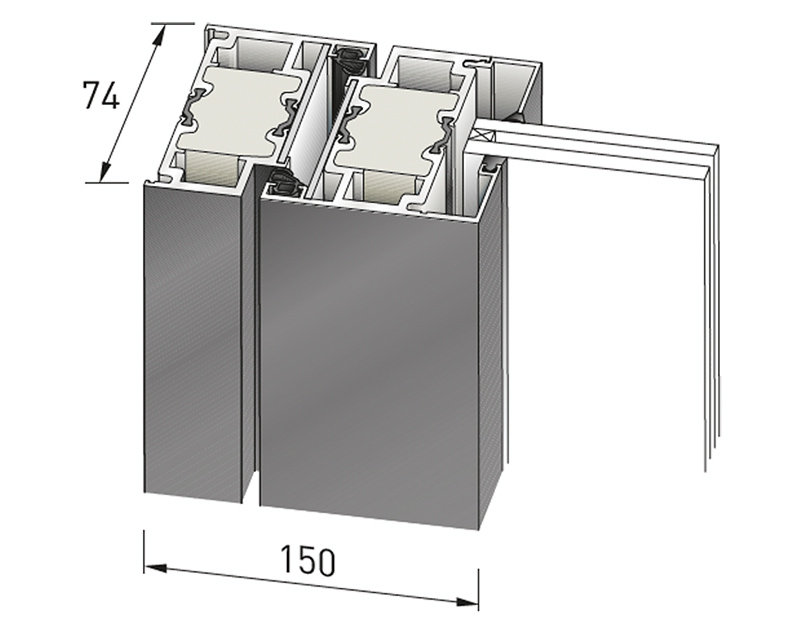

PROFILDIMENSIONER Deprofiler ogprofildimensioner, der er angivet nedenfor, er minimumskrav. Det er dog muligt, at der kan anvendes forstærkede profiler af strukturelle årsager.

Profilens konstruktionsdybde:

Ramme, sprosser, sprosser 75 mm
Ramme (dør) 75 mm

Profilbredder, dør: (standardiseret for ^{NovoFire®-brandbeskyttelsessystemet})

Dørkarm inkl. dørblad 149 mm
Dørsokkel 150 mm

Detaljer Yderdøre i aluminium Thermo

N^OVOFIRE® THERMO ALU/FIRE PROTECTION DOOR FOR EXTERIOR Systemet er baseret på stabile^NovoFire® hulprofiler med 4 mm vægtykkelse, med en konstruktionsdybde på 90 mm, der også er velegnet til generøse frie passagemål. Konstruktionens brandmodstandstid på 30 minutter og høje varmeisoleringsegenskaber opnås ved at indsætte en brandbeskyttelsesisolator udviklet af Novoferm.

Tilpassede krav til bygningssikkerhed kan realiseres ved at kombinere udstyrskomponenter.

BESKRIVELSER Maksimal fleksibilitet og kompatibilitet for hardware og tilbehør. Komponenterne kan vælges, så de passer til anvendelsen. De robuste todelte skruehængsler fås i forskellige farver: E6/EV1 = standard, RAL efter eget valg og i rustfrit stål-look.

KONSTRUKTION Robust karm/ramme-kombination med 4 mm vægtykkelse. Høj isolering i tilfælde af brand EI130 C5.

DØRKARM Den barrierefri tærskelvariant med 19 mm monteringshøjde og skjult fastgørelse sikrer en visuelt jævn overgang fra ude til inde og kan bruges i gamle og nye bygninger takket være en særlig bundprofil.

ROFILDIMENSIONER Profildimensionerne er identiske med NovoFires brand- og røgbeskyttelsessystem.

Profilens konstruktionsdybde: 90 mm
Profilens frontbredde: 150 mm
Dørkarm inkl. dørblad
Dørsokkel: 98 mm

Et overblik over dine pluspoint

Røgtæthed i henhold til DIN 18095
Brandmodstandsklasser T30 (EI2 30) / F30 eller T90 (EI2 90) / F90 i overensstemmelse med DIN 4102
Indbrudssikring i henhold til DIN EN V1627 for T30 (EI2 30)-døre i klasse RC1 (WK1) eller RC2 (WK2), eventuelt også RC3 (WK3)
Enkelt- eller dobbeltfløjede røg-/branddøre kan kombineres med faste elementer i ethvert sprossearrangement i op til 4,0 m (F90) eller 5,0 m (F30) højde

Karmdørslukkere, elektriske slutblikke eller antipanikfunktioner i overensstemmelse med DIN EN 179 eller DIN EN 1125 kan integreres.
Alle systemer har samme udseende hele vejen igennem, og døre, sidepaneler og ovenlys kan kombineres efter behov
Karm og dørprofil flugter med hinanden
Talrige anvendelsesmuligheder og maksimal designfrihed

Teknologi og detaljer

Tekniske data røgbeskyttelse rørformede rammedøre

Modstandsklasse				Beskyttelse mod røg
Typebetegnelse			NovoFire® Alu RS-1	NovoFire® aluminium RS-1 kombinationsdør	NovoFire® RS-2	NovoFire® RS-dør med faste ruder
Opdeling af elementer
Hældninger			-	-	-	-
Runde buer			-	-	-	-
Udsparinger			-	-	-	-
vinkel			-	-	-	-
Udvidelser			-	-	-	-

Dimensioner
Overordnede dimensioner	Bredde min. - max.	624 - 1834*	ingen specifikationer	1500 - 3270*		ubegrænset
	Højde min. - max.	1750 - 3135*	ingen specifikationer	1755 - 3135*		maks. 5015 ¹)²)
Ydre rammedimension	Bredde min. - max.	604 - 1804*	621 - 1821*	1470 - 3240*		ubegrænset
	Højde min. - max.	1740 - 3120*	1749 - 3129*	1740 - 3120*		max. 5000 ¹)²)
Skivestørrelse	Bredde min. - max.	454 - 1414	454 - 1414	1320 - 2850		-
	Højde min. - max.	1665 - 2925	1665 - 2925	1665 - 2925		-

Dørblad
Konstruktionsdybde		74	74	74		74
Udsigt		150	159	150		75
Sokkelhøjde		98 - 238	98 - 238	98 - 238		75 - 225
Profil på akterspejl		98	98	98		98
Limet sprosse		20 - 140	20 - 140	20 - 140		20 - 140

Vægge
Murværk		≥ 115	≥ 115	≥ 115		≥ 115
Beton		≥ 100	≥ 100	≥ 100		≥ 100
Porebetonblokke eller plane blokke		≥ 175	≥ 175	≥ 175		≥ 175
Plader af porebeton		≥ 150	≥ 150	≥ 150		≥ 150
Stolpevægge Rammer og stålstolper		≥ 95	≥ 95	≥ 95		≥ 95
Stolpevægge Sprosser og træstolper		≥ 105	≥ 105	≥ 105		≥ 105
Beklædte og ubeklædte stålkomponenter		-	-	-		-
beklædt trækomponent		-	-	-		-
Kombineret dør/glas		-	-	-		-
Z-karm		-	-	-		-

Fyldninger
Glasets tykkelse		1302 x 2782	1302 x 2782	1302 x 2782		-
panel		-	-	-		-
Glas / panel		-	-	-		-
Glasindsats	Vådt glas	-	-	-		-
	Tørre ruder	-	-	-		-

Designvarianter
med ovenlys og sidepanel		-	-	-		-
med ovenlys		-	-	-		-
med sidepanel		-	-	-		-
Røgbeskyttelsesdør i henhold til DIN 18095 og DIN EN 1634 - Del 3		-	-	-		-
Lydisoleringsdesign maksimum Rw,P (Rw,R)		42 (37)	-	42 (37)		-
Indbrudsmodstand ³)		-	-	-		-
Termisk transmission Uf		-	-	-		-

Testcertifikat/ Godkendelsesnumre		P-120003623-10	P-120003623-10	P-120003623-10		P-120003623-10
Testet i henhold til		DIN 4102 og DIN EN 1634
- mulig - ikke mulig * inkl. karmudvidelse af døren til venstre, højre og i en højde af 120 mm ¹) i henhold til statiske krav ²) Installation af RS-1-døren eller RS-2-døren i den faste rude: Vi anbefaler et afstivende rør til venstre og højre for rammeprofilen på den faste rude. H < 3500 uden afstivende rør, H < 4000 med aluminiumsrør 80 x 50 x 4, H < 4500 med aluminiumsrør 100 x 50 x 4. H < 4000 med aluminiumsrør 80 x 50 x 4, H < 4500 med aluminiumsrør 100 x 50 x 4, H < 5000 med aluminiumsrør 120 x 50 x 4 ³) Muligt baseret på "System NovoFire® T30"-systemet
Alle mål i mm, RAM = udvendig rammedimension

Tekniske data T30 (EI 30) brandhæmmende rørrammedøre

Modstandsklasse		T30 (EI2 30) / F30
Typebetegnelse		NovoFire® aluminium T30-1	NovoFire® aluminium T30-1 kombinationsdør	NovoFire® T30-2		NovoFire® F30 med T30
Opdeling af elementer
Skrå		-	-	-		-
Runde buer		-	-	-		-
Udsparinger		-	-	-		-
vinkel		-	-	-		-
Udvidelser		-	-	-		-

Dimensioner
Overordnede dimensioner	Bredde min. - max.	634 - 1834*	811 - 3312*	1500 - 3270*		ubegrænset
	Højde min. - max.	1750 - 3135*	1915 - 3820*	1755 - 3135*		maks. 5015 ¹)²)
Ydre rammedimension	Bredde min. - max.	604 - 1804*	781 - 3282*	1470 - 3240*		ubegrænset
	Højde min. - max.	1740 - 3120*	1900 - 3805*	1740 - 3120*		max. 5000 ¹)²)
Fri passage med 180° åbning	Bredde min. - max.	454 - 1414	454 - 1414	1320 - 2850		-
	Højde min. - max.	1665 - 2925	1665 - 2616	1665 - 2925		-

Dørblad
Konstruktionsdybde		74	74	74		74
Udsigt		150	159	150		75
Sokkelhøjde		98 - 238	98 - 238	98 - 238		75 - 225
Profil på akterspejl		98	98	98		98
Limet sprosse		20 - 140	20 - 140	20 - 140		20 - 140

Vægge
Murværk		≥ 115	≥ 115	≥ 115		≥ 115
Beton		≥ 100	≥ 100	≥ 100		≥ 100
Porebetonblokke eller plane blokke		≥ 175	≥ 175	≥ 175		≥ 175
Plader af porebeton		≥ 150	≥ 150	≥ 150		≥ 150
Stolpevægge Rammer og stålstolper		≥ 95	≥ 95	≥ 95		≥ 95
Stolpevægge med sprosser og træstolper		-	-	-		-
Beklædte og ubeklædte stålkomponenter		-	-	-		-
beklædt trækomponent		-	-	-		-
Kombineret dør/glas		-	-	-		-
Z-karm		-	-	-		-

Fyldninger
Contrafl am 30 - 1 / Contrafl am 30 - V6 (Contrafl am 30 - V22) / Contrafl am 30 - V24 (Contrafl am 30 - V26) / Contrafl am 30 IGU max. bredde x højde			1302 x 2782 939 x 3000 2345 x 1219		2200 x 1400 2345 x 1219 1500 x 3000
Pyrostop type 30 - 1 / Pyrostop type 30 - 10 / Pyrostop type 30 - 2 / Pyrostop type 30 - 20 / +P2A, P4A, P6B / Pyrostop 30 - 1.Iso / Pyrostop 30 - 2.Iso max. bredde x højde Bredde x højde			1400 x 2577 2929 x 924		2929 x 924 1400 x 2577
Promaglas 30, type 1 / Promaglas 30, type 2 / Promaglas 30, type 20			1302 x 2782		1302 x 2782 2782 x 924
Panel		-	-	-		-
Glas / Panel		-	-	-		-
Glasindsats	Vådt glas	-	-	-		-
	Tørre ruder	-	-	-		-

Designvarianter
med ovenlys og sidepanel		-	-	-		-
med ovenlys		-	-	-		-
med sidepanel		-	-	-		-
Røgbeskyttelsesdør i henhold til DIN 18095 og DIN EN 1634 - del 3 (i kombination med DIN 4102)		-	-	-		-
Lydisoleringsdesign maksimum Rw,P (Rw,R)		40 (35)	-	40 (35)		-
Indbrudsmodstand ³)		WK 1-3	WK 1-3	-		-
Termisk transmission Uf		-	-	-		-

Testcertifikat/godkendelsesnumre		Z-6.20-1845	Z-6.20-1845 Z-19.14-1769	Z-6.20-1845		Z-19.14-1769
Testet i henhold til		DIN 4102 og DIN EN 1634
- mulig - ikke mulig * inkl. karmudvidelse af døren til venstre, højre og i en højde på 120 mm ¹) i henhold til statiske krav ²) Montering af RS-1-døren eller RS-2-døren i den faste rude: Vi anbefaler et afstivende rør til venstre og højre for rammeprofilen på den faste rude. H ≤ 3500 uden afstivende rør, H ≤ 4000 med aluminiumsrør 80 x 50 x 4, H ≤ 4000 med aluminiumsrør 80 x 50 x 4, rør 80 x 50 x 4, H ≤ 4500 med aluminiumsrør 100 x 50 x 4, H ≤ 5000 med aluminiumsrør 120 x 50 x 4 ³) Muligt baseret på "System NovoFire® T30"-systemet
Alle mål i mm, RAM = udvendig rammedimension

Tekniske data T90 (EI 90) brandhæmmende rørrammedøre

Modstandsklasse					T90 (EI2 90) / F90
Typebetegnelse			NovoFire® aluminium T90-1	NovoFire® aluminium T90-2		NovoFire® F90 med T90
Layout af elementer
Hældninger			-	-		-
Runde buer			-	-		-
Udsparinger			-	-		-
Vinkel			-	-		-
Udvidelser			-	-		-

Dimensioner
Overordnede dimensioner	Bredde min. - max.		634 - 1834*	1500 - 2730*		ubegrænset
	Højde min. - max.		1750 - 3135*	1750 - 2610*		maks. 4015 ¹)²)
Ydre rammedimension	Bredde min. - max.		604 - 1710*	1470 - 2700*		ubegrænset
	Højde min. - max.		1740 - 2600*	1740 - 2600*		max. 4000 ¹)²)
Fri passage med 180° åbning	Bredde min. - max.		454 - 1320	1320 - 2310		-
	Højde min. - max.		1665 - 2405	1665 - 2405		-

Dørblad
Konstruktionsdybde			90	90		90
Udsigt			150	150		75
Sokkelhøjde			98 - 238	98 - 238		98 - 238
Profil på akterspejl			98	98		98
Limet sprosse			20 - 140	20 - 140		20 - 140

Vægge
Murværk			≥ 175	≥ 175		≥ 175
Beton			≥ 140	≥ 140		≥ 140
Porebetonblokke eller plane blokke			≥ 200	≥ 200		≥ 200
Plader af porebeton			≥ 175	≥ 175		≥ 175
Stolpevægge, sprosser og stålstolper			≥ 100	≥ 100		≥ 100
Stud vægge sprosser og studs lavet af træ			-	-		-
Beklædte og ubeklædte stålkomponenter			-	-		-
beklædt trækomponent			-	-		-
Kombination af dør og glas			-	-		-
Z-karm			-	-		-

Fyldninger
Kontraflam 90		Bredde x højde max.	1208 x 2261	1208 x 2261
		Ovenlysvindue	2347 x 939			1400 x 2400 2200 x 1400 1400 x 2400 2200 x 1400 1400 x 2400 2200 x 1400
		Sidepanel	939 x 2413
Pyrostop type 90-1		Bredde x højde	1208 x ≤ 2261	1208 x 2261
		Samlet areal	≤ 2,44 m²	≤ 2,44 m²
		Ovenlysvindue	2347 x 939
		Sidepanel	939 x 2413
Pyrostop type 90-2		Bredde x højde	1208 x ≤ 2261	1208 x 2261
		Samlet areal	≤ 2,44 m²	≤ 2,44 m²
		Ovenlysvindue	2347 x 939
		Sidepanel	939 x 2413
Panel			-	-		-
Glas / Panel			-	-		-
Glasindsats	Vådt glas		-	-		-
	Tørre ruder		-	-		-

Designvarianter
med ovenlys og sidepanel			-	-		-
med ovenlys			-	-		-
med sidepanel			-	-		-
Røgbeskyttelsesdør i henhold til DIN 18095 og DIN EN 1634 - del 3 (i kombination med DIN 4102)			-	-		-
Lydisoleringsdesign maksimum Rw,P (Rw,R)			42 (37)	42 (37)		-
Indbrudsmodstand ³)			WK 1-3	WK 1-3		-
Termisk transmission Uf			-	-		-

Testcertifikat/godkendelsesnumre			Z-6.20-1845	Z-6.20-1836		Z-19.14-1771
Testet i henhold til			DIN 4102 og DIN EN 1634
- mulig - ikke mulig * inkl. karmudvidelse af døren til venstre, højre og i en højde på 120 mm ¹) i henhold til statiske krav ²) Montering af RS-1-døren eller RS-2-døren i den faste rude: Vi anbefaler et afstivende rør til venstre og højre for rammeprofilen på den faste rude. H ≤ 3500 uden afstivende rør, H ≤ 4000 med aluminiumsrør rør 80 x 50 x 4, H ≤ 4500 med aluminiumsrør 100 x 50 x 4, H ≤ 5000 med aluminiumsrør 120 x 50 x 4
Alle mål i mm, RAM = udvendige rammedimensioner

Tekniske data sikkerhedsdøre med rørramme RC 2 / RC 3

Modstandsklasse			RC 2		RC 3
Typebetegnelse			^NovoFire® T30 1 blad	^NovoFire® T30 1 blad		^NovoFire® T30 2 blade
Mål og dimensioner	Overordnede dimensioner	Bredde min. - max.	1080 - 1485	1080 - 1485		1840 - 2530
		Højde min. - max.	1840 - 2530	1840 - 2530		1840 - 2530
Ramme dybde	Installationsdybde		74	74		74
	Vis bredde rammeprofil		75	75		75
Vægge (tykkelse uden puds)	Murværk/udsat murværk (murstensstyrke 12/mørtelgruppe II)		≥ 115	≥ 115		≥ 115
	Beton (B15)		≥ 100	≥ 120		≥ 120
	Porebeton (trykstyrke ≥ 4/ bundet)		≥ 170	≥ 240		≥ 240
	Beklædt stålkomponent min. F60-A		-	-		-
Fyldninger	Glas med sikkerhedsegenskaber F30		P4A Tykkelse ≥ 21	P5A tykkelse ≥ 21		P5A tykkelse ≥ 21
			-	P6B Tykkelse ≥ 21		P6B Tykkelse ≥ 21
	Panel med sikkerhedsegenskaber F30		2x stålplade, brandbeskyttende kerne indvendigt/ tykkelse ≥ 33	2x stålplade, brandbeskyttende kerne indvendigt/ tykkelse ≥ 33		2x stålplade, brandbeskyttende kerne indvendigt/ tykkelse ≥ 33
Sikkerhedsudstyr	Antal sikkerhedsnåle		3	3		3
	Drop-in-dødboltlås med fjederbelastet låsebeslag med toplåsning		-	-		-
	Indskudslås med toplåsning		-	-		-
	Flerpunktslås		-	-		-
	Flerpunktslås med A-åbner		-	-		-
	E-åbner ¹⁾		-	-		-
	Sikkerhedslåsecylinder i overensstemmelse med EN 1303 klasse 4 eller DIN 18252 klasse 21, 31, 71 BZ		Låsecylinderens længde er: Dørbladstykkelse 74 mm + beskyttelsesbeslagets tykkelse, låsecylinderen må ikke stikke mere end 3 mm ud over dørpladen
	Udskiftningssæt, DIN 18257/ ES 1 langskilt		-	-		-
	Håndtagssæt, DIN 18257/ ES 1 lang plade		-	-		-
	Håndtagssæt, DIN 18257/ ES 3 lang plade		-	-		-
	Grebssæt, DIN 18257/ ES 3 lang plade		-	-		-
	Panikfunktion i henhold til EN 179		-	-		-
	Panikfunktion i henhold til EN 1125 med trykbjælke (touch bar)		-	-		-
	Panikfunktion i henhold til EN 1125 med trykbjælke		-	-		-
	Panikfunktion B (kontaktfunktion til grebssæt)		-	-		-
	Panikfunktion D (gennemgangsfunktion for grebssæt)		-	-		-
	Panikfunktion E (skiftefunktion for grebssæt)		-	-		-
	Rullehængsel		-	-		-
	Påskruet hængsel 2-delt 3D med hængselslås		-	-		-
	Skjulte hængsler		-	-		-
	Magnetiske kontakter		-	-		-
	Boltkontakter		-	-		-
	Karmdørslukker		-	-		-
	Skjult dørlukker		-	-		-
	Tærskel til dør med flugtvejsfunktion		Nr. ²⁾	Nr. ²⁾		Nr. ²⁾
Ruder	Tørt glas		-	-		-
	Vådt glaseret		-	-		-
	Glasliste fastspændt eller klipset ind		-	-		-
	Glasliste skruet fast		-	-		-
Yderligere funktioner	Brandbeskyttelse		T30-1	T30-1		T30-2
	Beskyttelse mod røg		-	-		-
	Lydisolering afhængigt af udstyr op til _(Rw)		Op til 40 dB	Op til 40 dB		Op til 40 dB
	Testet i henhold til		DIN EN 1627

	- mulig - ikke mulig Alle mål i mm ¹⁾ Elektrisk slutblik i kombination med hovedlåsen er ikke tilladt. ²⁾ Når det kombineres med en panikskubber (touch bar), er der ikke behov for en tærskel.

Tekniske data for udvendige aluminiumslåse

Modstandsklasse				Termisk isolerede udvendige lukninger
Typebetegnelse			1-fløjet dør	2-fløjet dør	Ruder Termisk isoleret
Layout af elementer
Hældninger			-	-	-
Runde buer			-	-	-
Udsparinger			-	-	-
Vinkel			-	-	-
Udvidelser			-	-	-

Dimensioner
Overordnede dimensioner	Bredde min. - max.		625 - 1450	1500 - 2400	ubegrænset
	Højde min. - max.		1750 - 2505	1750 - 2400	5000 ¹)
Ydre rammedimension	Bredde min. - max.		605 - 1425	1470 - 2395	ubegrænset
	Højde min. - max.		1740 - 2495	1740 - 2385	5000 ¹)
Fri passage med 180° åbning	Bredde min. - max.		461 - 1281	1322 - 2247	-
Fri passage med 180° åbning	Højde min. - max.		166 - 2417	1668 - 2313	-

Dørblad
Konstruktionsdybde			75	75	75
Udsigt			149	149	74
Sokkelhøjde			152	152	176
Profil på akterspejl			76 - 96	76 - 96	76 - 96
Limet sprosse			20 - 140	20 - 140	20 - 140

Vægge
murværk			-	-	-
beton			-	-	-
Porebetonblokke eller flade blokke			-	-	-
Plader af porebeton			-	-	-
Studsvægge			-	-	-
Beklædt stålkomponent			-	-	-
beklædt trækomponent			-	-	-
Kombination af dør og glas			-	-	-
Z-karm			-	-	-

Fyldninger
Glasets tykkelse 4)		24-52 mm
Panel			-	-	-
Glas / Panel			-	-	-
Glasindsats	Vådt glas		-	-	-
	Tørre ruder		-	-	-

Designvarianter
med ovenlys og sidepanel				-	-
med ovenlys			-	-	-
med sidepanel			-	-	-
Fælles permeabilitetsklasse			4	4	4
Tæthedsklasse for slagregn			op til 6 A	op til 6 A	-
Lydisolering			40 dB	40 dB	40 dB
Modstandsdygtighed over for indbrud			WK 2	WK 2	-
Termisk transmission Uf		1,3 - 1,9 W/m²K		1,3 - 1,9 W/m²K	1,3 - 1,9 W/m²K

CE-mærkning i henhold til EN 14351-1			-	-	-
Testet i henhold til		DIN 4102 og DIN EN 1634
- mulig - ikke mulig ¹) i henhold til statiske krav ²) Ingen facade, ingen vippe- og drejevinduer ³) Andre størrelser er mulige ₄) Alle kommercielt tilgængelige glastyper er tilgængelige
Alle mål i mm, RAM = udvendig rammedimension

Montage

ENKEL MONTERING OG HURTIG OPFYLDNING AF RAMMEN

Følgende er en trinvis video, der viser dig, hvordan du installerer en Novoferm rørrammedør og mulighederne for at udfylde rammen med Novoferm brandsikringsskum. Videoerne og oplysningerne er kun tænkt som et supplement til installations-, drifts- og vedligeholdelsesvejledningen. De erstatter ikke professionel installation af kvalificeret og uddannet fagpersonale.

INSTALLATION NOVOFERM RØRFORMET KARMDØR

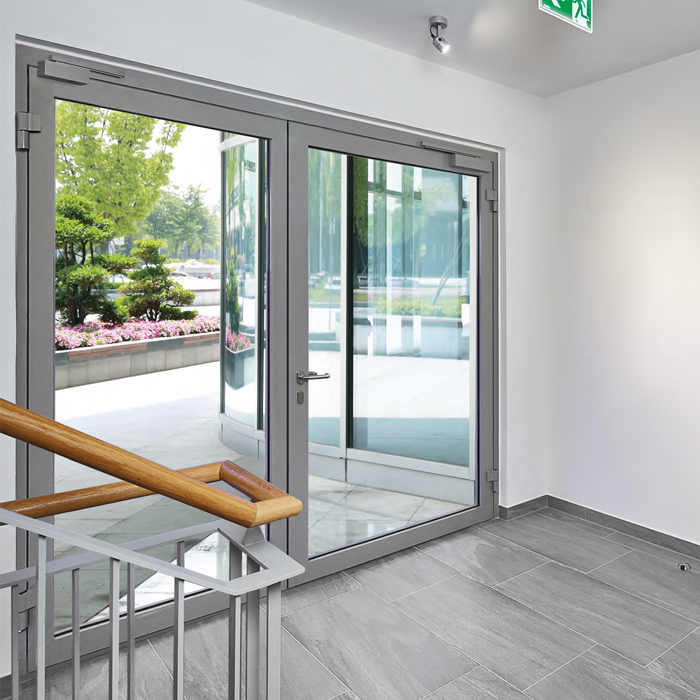

I denne video fra området døre og rørrammedøre illustrerer Novoferm installationen af en rørrammedør ved hjælp af et eksempel på en ^NovoFire® Alu T30 med de enkelte installationstrin visuelt i detaljer.

Du kan finde flere videoer på Novoferms YouTube-kanal:
https://www.youtube.com/NovofermVideos

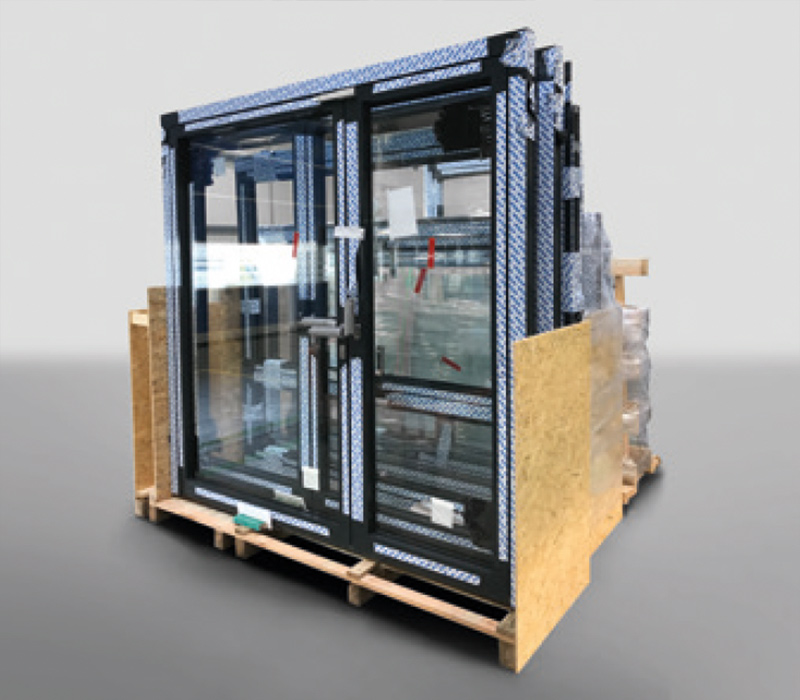

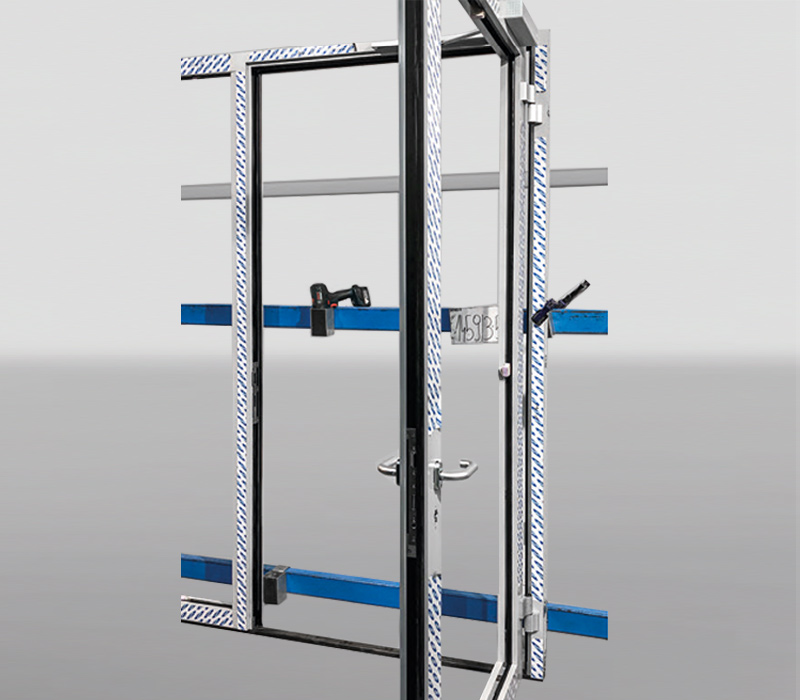

Formontering og levering fra fabrikken

Skjulte fastgørelsespunkter

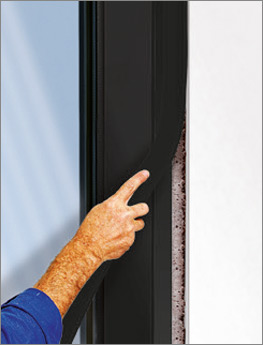

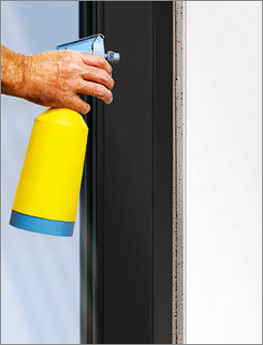

Rengør rabatområdet

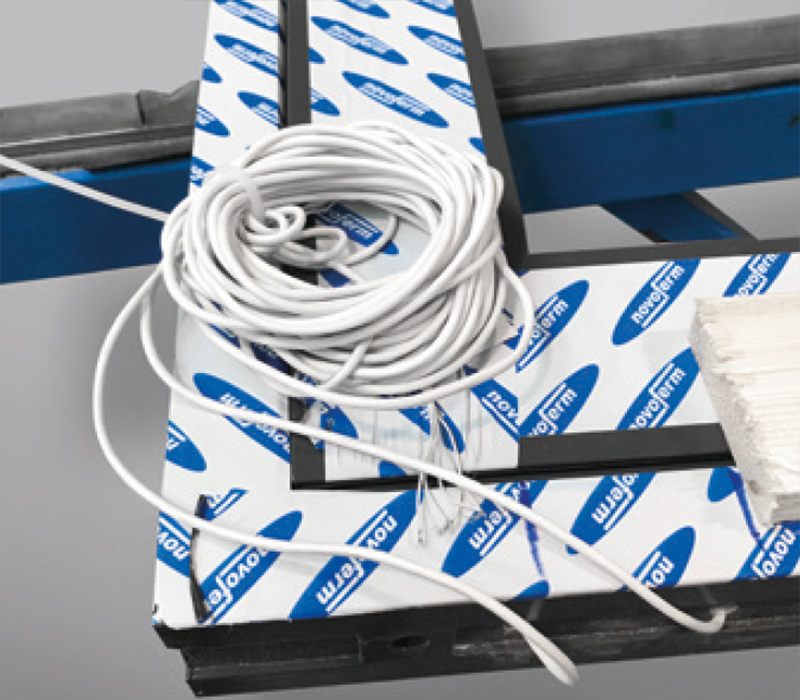

Elektriske komponenter er kablet på fabrikken

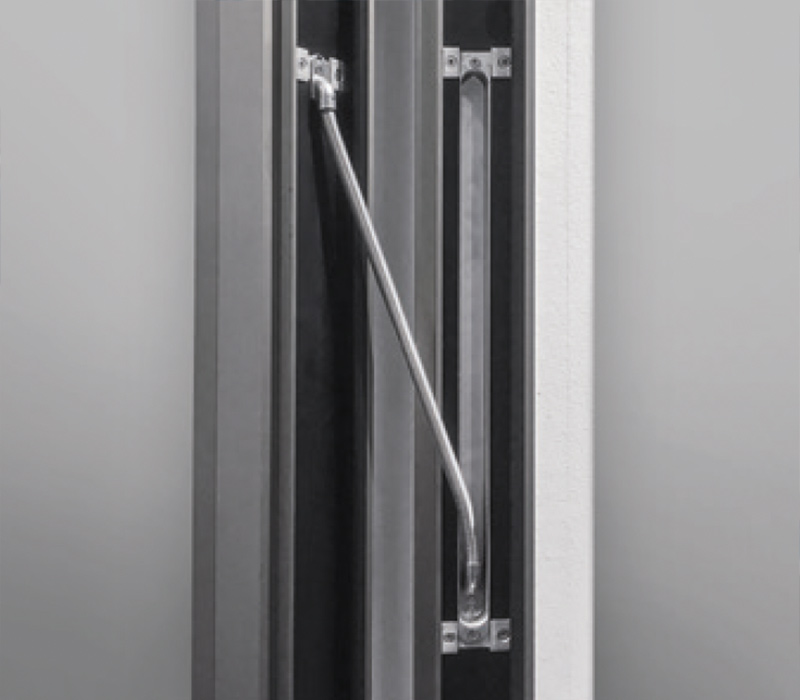

Beslag og hoveddørslukkere formonteret på fabrikken og leveret klar til brug

Sikker levering

Novoferm brandsikringsskum

INSTALLER DØRE HURTIGT MED NOVOFERM BRANDSIKRINGSSKUM

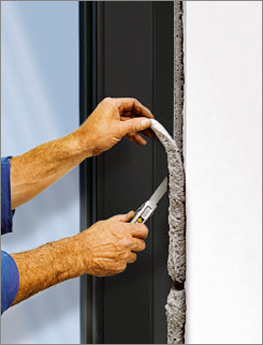

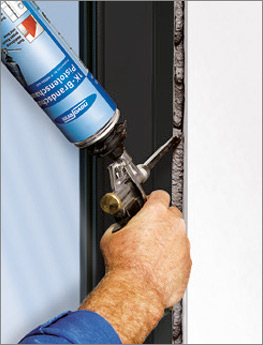

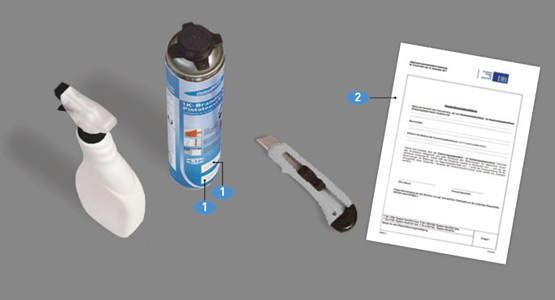

Med Novoferm brandskum kan profiler og rammer i metal- og gipsvægskonstruktioner fyldes op meget hurtigere og mere rent. Den sædvanlige forudgående viden til installation af branddøre er helt tilstrækkelig. Det er ekstremt enkelt at dokumentere den godkendelseskompatible installation. Til dette formål er der let aftagelige selvklæbende etiketter 1 på skumdåsen, som blot klæbes på overensstemmelsesbekræftelsen 2 og indeholder alle de nødvendige oplysninger.

Der findes ingen enklere, renere og hurtigere måde at installere branddøre på i dag.
