DØRE TIL FLERE FORMÅL NOVOPORTA PLANO MZ

Multifunktionsdøre i flush-design til sofistikeret arkitektur

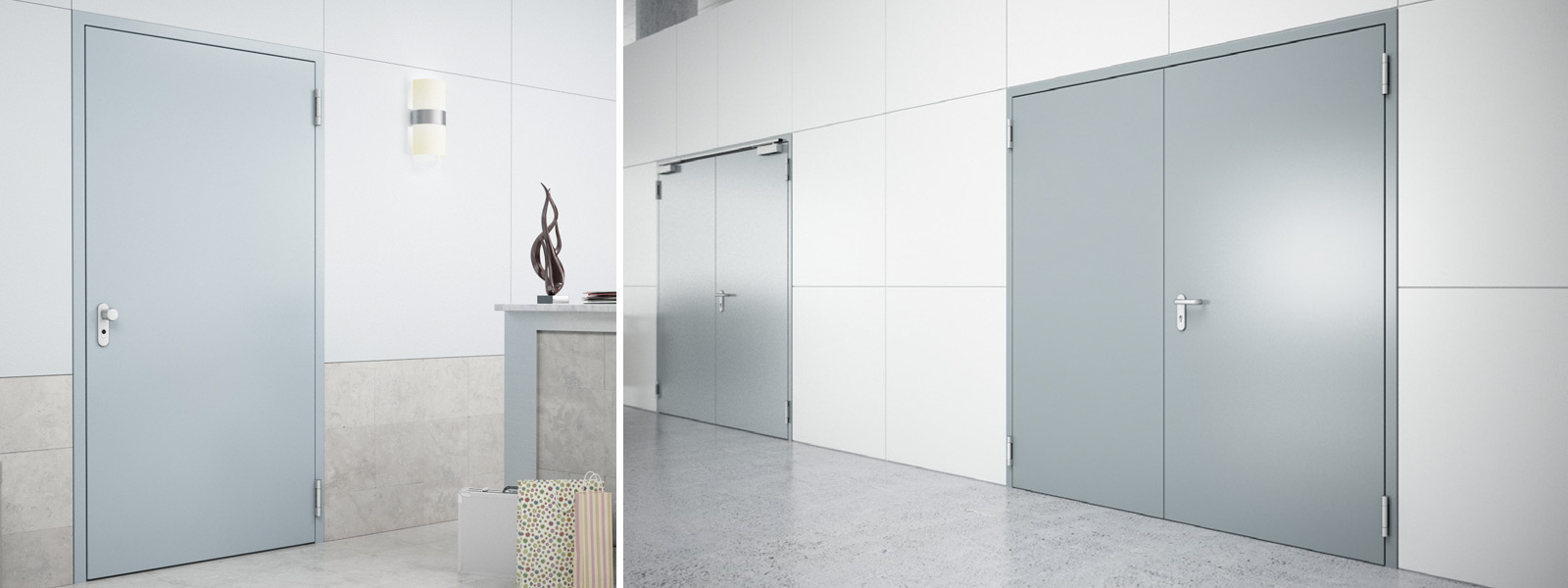

Novoferm Døre til flere formål NovoPorta Plano med planforsænkede dørblade fås til indvendig og udvendig brug.


Elegant, indbygget look Den multifunktionelle designdør NovoPorta Plano fremhæver især sofistikeret arkitektur. Med det planforsænkede modul monteres døren i flugt med karmen i væggen. (Med en falset dør hviler dørbladet derimod på karmen).


Dehøjfunktionelle NovoPorta Plano ståldøre med planforsænket design fås som branddøre (EI2 30), røgbeskyttelsesdøre, sikkerhedsdøre (RC 2), lydisoleringsdøre (op til RW = 42 dB) ogmultifunktionsdøre - for et ensartet dørudseende i hele bygningen.


Mange installationsfordele Med dørserien kan du vælge mellem mange hurtige, nemme og rene installationsmetoder og muligheder for udfyldning af rammen (falset skrueinstallation, udfyldning med brandsikringsskum, løs mineraluld, ....).

Sammenligning af døre og egenskaber

Sammenligning af NovoPorta Plano multifunktionsdøre
Dørbetegnelse:

MZ-1 Plano

MZ-2 Plano

Butt-indgang

-

-

RS

-

-

Lydabsorberende

-

-

RC2

-

-

RC3

-

-

RC4

-

-

Termisk isolerende

-

-

Også til udvendig brug

-

-

DIN EN 14351-1

-

-

Oversigt over multifunktionelle døre Plano MZ
Betegnelse

Plano MZ-1

Plano MZ-2

Dør 1 +2 flush

Dør 1 fl.

Dør 2 fl.

Flush-fitting - tilgængelige dørpaneltykkelser

Flush-fitting 1.0

planforsænket 1,0

Røgbeskyttelse i henhold til DIN 18095/ DIN EN 1634-3

-

-

Sikkerhed i henhold til DIN EN 1627

RC 2 (WK 2)

RC 2 (WK 2)



Lydisolering RWp testværdi

35 dB1)

41 dB2)

38 dB4)

33 dB1)

41 dB2)

38 dB4)

Termisk transmissionskoefficient U-værdi i W/m2K

1,5

1,6

Konstruktionsdimension mm

min. 625 x 1750

maks. 1375 x 2750

min. 1375 x 1750

max. 2750 x 2750

Detaljer om NovoPorta Plano MZ-1 / MZ-2


Beslag: 3-delte 3D-justerbare konstruktionshængsler med glidelejer som standard. To hængsler pr. fløj (≥ 2.500 mm BRM-højde tre hængsler) grundmalet hvid svarende til RAL 9016 som standard; fås også i rustfrit stål som ekstraudstyr. To låsetapper pr. dørblad. Udskiftelig profilcylinderlås med frontplade i rustfrit stål med sort, rundt greb med runde rosetter. Profilcylinder på stedet (længde 90 mm, 45/45 mm).


Derudover til dobbeltfløjede døre: Planforsænket midteranslag med midterfalstætning. Hvilende fløj med forkantbolt, der låser opad og nedad. Rammer: Standard hjørneramme med tresidet tætningsprofil, 2 mm tyk, spejlbredde 50 mm, valgfri omgivende ramme, todelt omgivende rammeprofil 2240B, modramme og blokrammer til stødvægsforbindelse.


Rammer: Standard hjørneramme med tresidet tætningsprofil, 2 mm tyk, rammebredde 50 mm, valgfri omgivende ramme, todelt omgivende rammeprofil 2240B, modramme og blokrammer til stødvægsforbindelse.


Tærskler: Standard A i niveau med gulvet, valgfrit B3 med firesidet omgivende ramme eller C2 med bundstop eller RS1-tætningstærskler med sænkbar gulvtætning, RS1-dobbelt tærskel eller RS2-pukkeltærskel med påløbstætning.


Overflader: Dørblad og karm galvaniseret og grundet (pulverlakeret) svarende til RAL 9016. Dørblad og karm kan også fås med Novoferm-designoverflade.

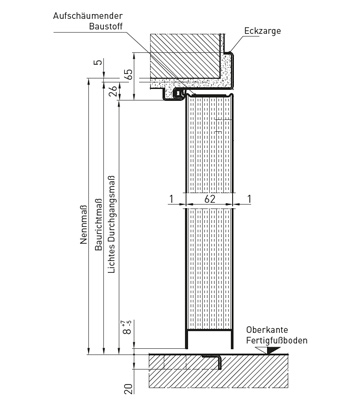

Lodret sektion

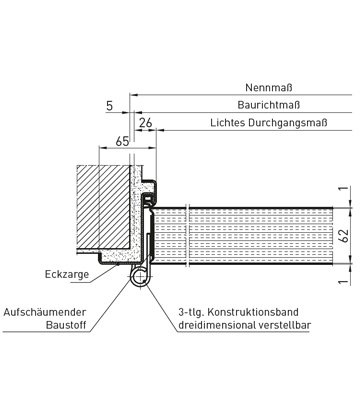

Vandret sektion, 1-panel

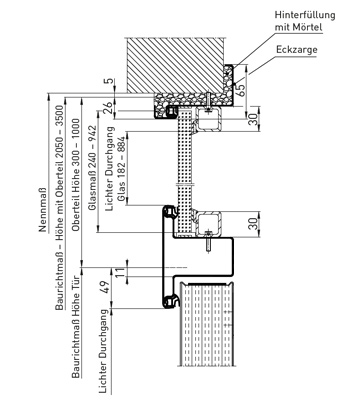

Lodret sektion af glaseret overdel

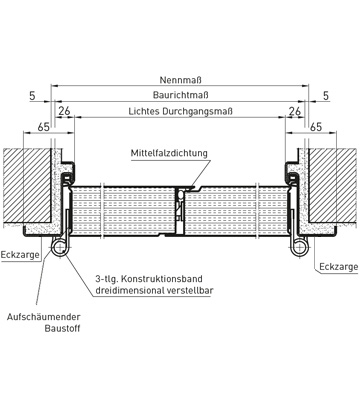

Vandret sektion, 2-panel

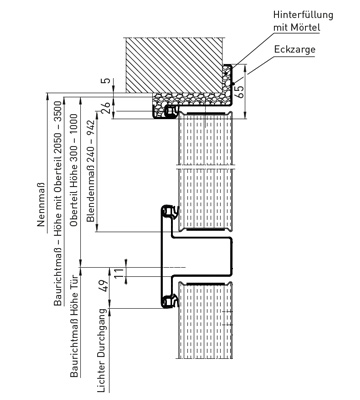

Lodret sektion øverste del fuldt blad

PÅ FORESPØRGSEL OGSÅ MED:

  • Øvre sektion - fuldbladet eller glaseret
  • ISO-ruder - også i specialdesign og specialformer
  • Røgbeskyttelse i henhold til DIN 18095 med sænkbar gulvtætning (RS1) eller spidstærskel med påløbstætning (RS2). Enkeltfløjede døre med Novoferm NFGS 55 glideskinne-dørlukker. Dobbeltfløjede elementer med Geze TS 5000 ISM eller Dorma TS 93 GSR glideskinne-dørlukker med integreret lukkesekvensstyring og falset drivbolt med opadgående låsning.
  • Lydisolerende - testet i henhold til DIN EN ISO 140-3, vurderet i henhold til DIN EN ISO 717-1 (laboratorieværdi for fuld fløj og tærskel RS1 - for enkeltfløjede elementer 35 dB RW,P, for dobbeltfløjede elementer i testproceduren)
  • Indbrudshæmmende RC2 (WK2) - testet på begge sider i henhold til DIN EN 1627 - enkeltfløjet op til BR 1.375 x 2.750 mm, dobbeltfløjet op til BR 2.500 x 2.500 mm

Højdepunkter Multifunktionelle ståldøre

Denne animation viser højdepunkterne og mulighederne ved Novoferms multifunktionelleståldørepræsenteres i en visuelt tiltalende og komprimeret form.

Du kan finde flere animationer på

https://www.youtube.com/NovofermVideos

Et overblik over dine pluspoint

  • Enkelt- og dobbeltfløjede multifunktionsdøre af stål til indvendig og udvendig brug
  • Testet ydeevne i overensstemmelse med DIN EN 14351-1 med CE-mærkning
  • Flush, butt-jointed dørblad, 64 mm tykt, pladetykkelse 1,0 mm
  • Mineraluld af høj kvalitet som isolerende fyld
  • Dørblad og ramme galvaniseret og grundet (pulverlakeret) svarende til RAL 9016

Teknologi og detaljer

Tekniske data Plano MZ

Tekniske data PLano MZ

Modstandsklasse/-type

Betegnelse

NovoPorta Plano MZ-1

enkeltblad

NovoPorta Plano MZ-2

dobbeltbladet

Godkendte dimensioner
Konstruktionsdimension (BRM) Bredde min. - max.

625 - 1.375

1.375 - 2.750

Højde min. - max.

1.750 - 2.750

1.750 - 2.750

med toppanel Højde max.

3.500

3.500

heraf dør Højde max.

2.500

2.500

Røgbeskyttelse med toppanel BRM max.

3.500

3.500

Dørblad
Dørbladets tykkelse ca.

64

64

Pladetykkelse ca.

1,0

1,0

Løbende blad Bredde min. - max.

-

589 - 1.353

Inaktivt blad Bredde min. - max.

-

525 - 1.353

Åbningstype

venstre eller højre


Aktivt blad venstre eller højre

Versioner


Varmeisoleret, fuld fløj, alle tærskeldesigns(Ud-værdi dørelement W/(m2)K)


1.5

1,6

Også med ruder

-

-

Også med røgbeskyttelse

-

-


Også lydisolerende (med nedfældet bundtætning, uden glas) (laboratorieværdi for helfløjede døre i henhold til DIN EN ISO 717-1)


ca. 35 dB RW,P


ca. 35 dB RW,P


Også indbrudshæmmende i henhold til DIN EN 1627 (helfløjet; testet på begge sider) 2) op til BRM (LD) max.


RC 2


RC 2

CE-mærkning i overensstemmelse med EN 14351-1

-

-

Også med Novoferm designoverflade BMR max.

1.250 x 2.250

2.500 x 2.250

Tilgængelige ruder
(tørt glas med gummiprofil)




Rektangulære standardruder med synlige skruede glaslister i standard galvaniseret og pulverlakeret grundet (RAL 9016), kan også fås med ekstra dækprofiler (uden synlig fastgørelse) i rustfrit stål.

Minimum frise-bredde på 3 sider ≥ 150 mm, på låsesiden og på den inaktive fløjs midteranslag ≥ 180 mm.

Tilgængelige dimensioner:



300 x 300 400 x 400 500 x 500

-



Runde standardruder Udformning af glaslister og minimumsbredde på frise/friesbredde som rektangulære standardruder.


Tilgængelige dimensioner: ø 350 ø 450

-






Specialruder efter eget valg, fra 150 x 150 mm til 935 x 2134 mm (enkeltfløjet) eller 849 x 2134 mm (dobbeltfløjet). Design af glaslister og minimumsfrisebredder/frisebredder som rektangulære standardruder.

-

-

- muligt - ikke muligt

Alle dimensioner i mm. BRM = Konstruktionsmål RAM = Udvendigt rammemål LD = Frit passagemål

Skitserne gælder kun for dørstørrelse 1.000 x 2.000 mm / Alle oplysninger om glasstørrelser henviser til den frie åbning pr. glasenhed.
¹) Toppaneler til døre med ekstra røgbeskyttelse fås kun op til maks. BRM-bredde 1.250 mm for enkeltfløjede døre. I forbindelse med røgbeskyttelse kun godkendt til montering i massive vægge (murværk/beton/porebeton).
