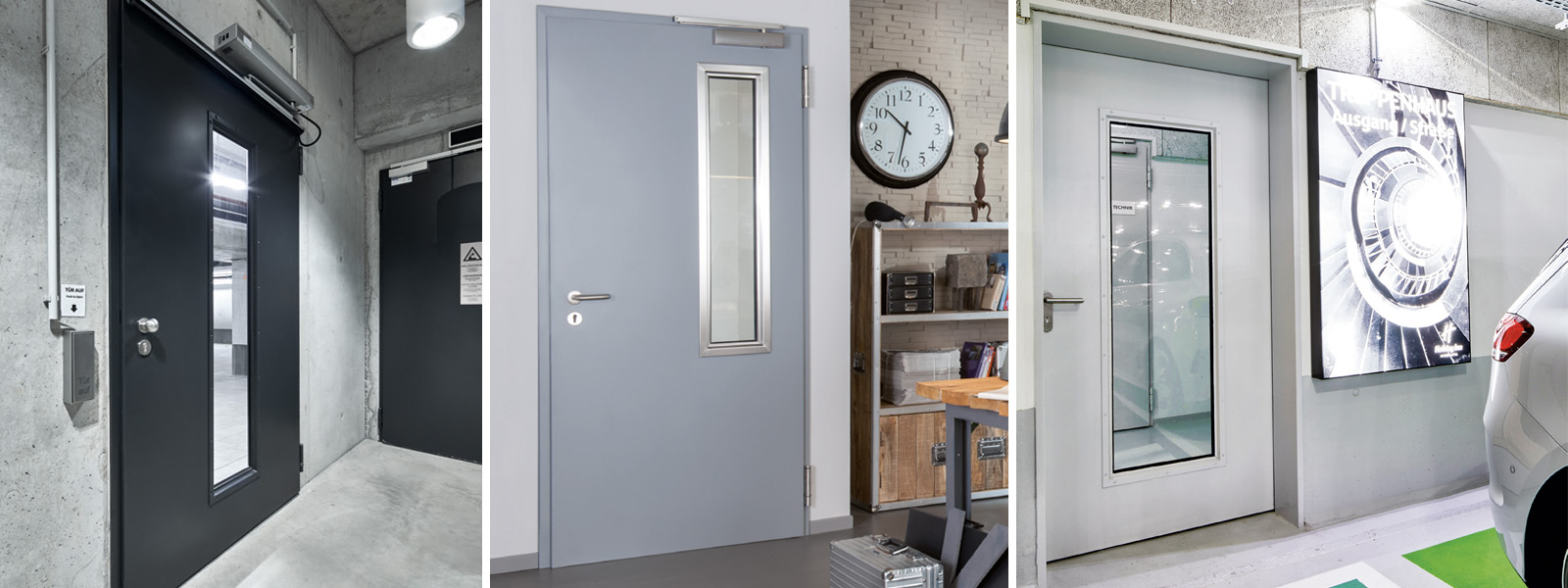

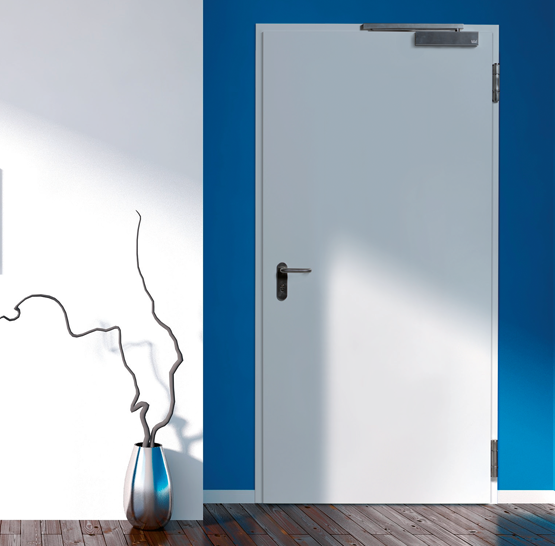

BRANDDØRE NOVOPORTA PREMIO

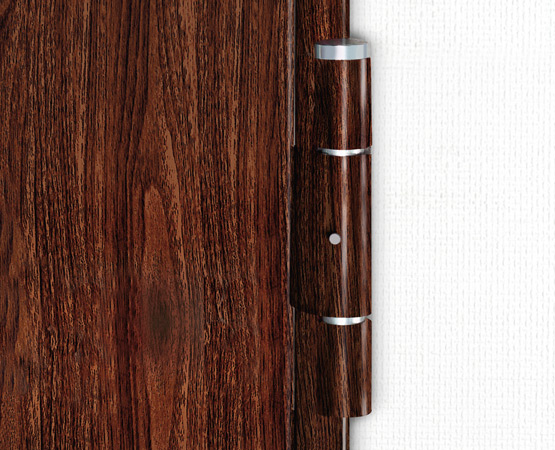

Beslag: 3-delte konstruktionshængsler med kuglelejeringe som standard. To hængsler pr. fløj (> BRM-højde 2.500 mm (> LD 2.458 mm) tre hængsler) i standard hvid grundet svarende til RAL 9016; fås som ekstraudstyr i rustfrit stål, som 3D-justerbare hængsler i stål og rustfrit stål eller som slimline 3D-projekthængsler i rustfrit stål (karmdørlukker påkrævet). Til enkeltfløjede døre op til maks. BRM-størrelse 1.250 x 2.250 mm (LD 1.166 x 2.208 mm), et konstruktionshængsel og et fjederhængsel. For 2-fløjede døre, to konstruktionshængsler pr. fløj.
Alle BRM-højder > 2.500 mm (> LD 2.458 mm) med tre konstruktionshængsler pr. dørblad som standard. To låsetapper pr. dørblad. Udskiftelig profilcylinderlås med sort, rundt grebssæt monteret på et fast drejeligt leje. Profilcylinder til indvendige døre på stedet (længde 85 mm, 35/50 mm). Inkluderet i leveringsomfanget for yderdøre i form af en dummy-cylinder. Enkeltfløjede døre med indvendig forstærkning til karmdørlukker på hængselsiden som standard. Installationsmål > 1.250 x 2.250 mm (> LD 1.166 x 2.208 mm) samt alle dørhøjder over 2.500 mm (> LD 2.458 mm), monteret som standard med Geze TS 4000 F eller dormakaba TS 89 F karmdørlukker (fås også med Novoferm NFGS 55 glideskinnedørlukker på forespørgsel til samme pris).

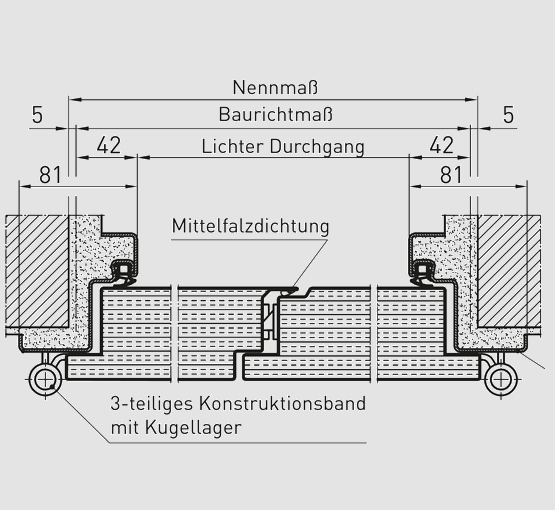

Derudover til 2-fløjede døre: To Geze TS 4000 F eller dormakaba TS 89 F karmdørlukkere og en dørkoordinator. Flush center stop med centerfalsforsegling. Inaktivt blad med falset drivbolt, der låser opad (valgfrit opad og nedad).

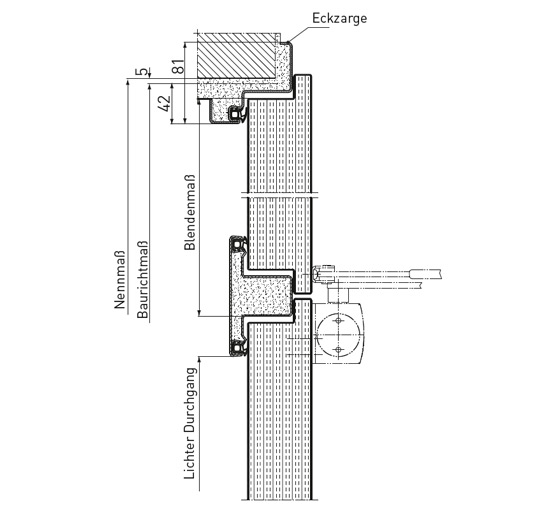

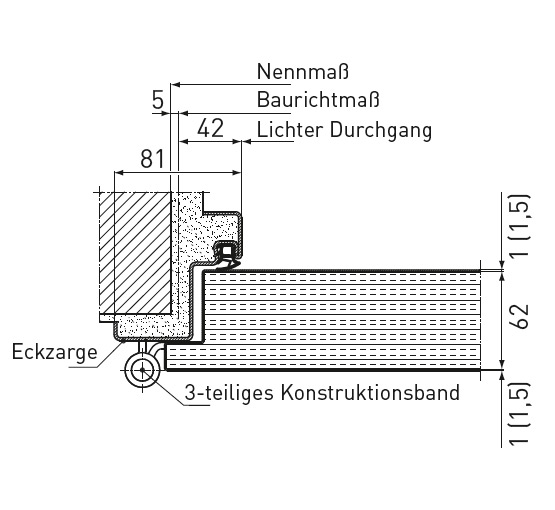

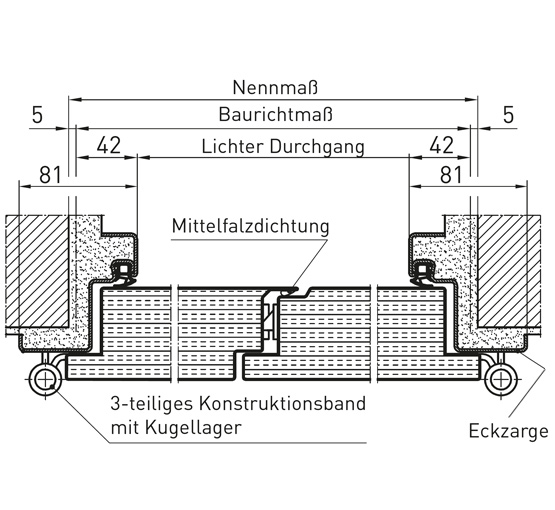

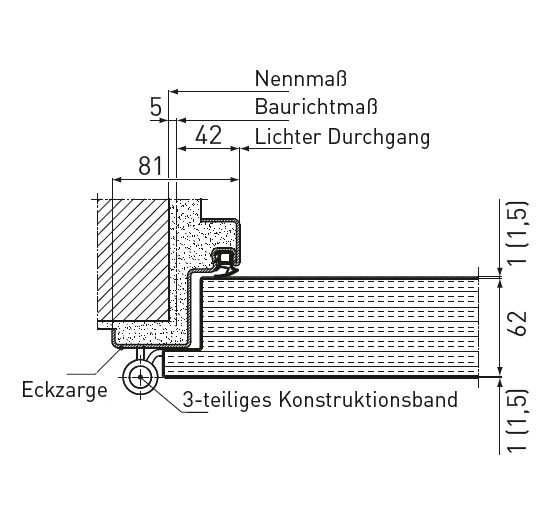

Karme: Standard hjørnekarm med tresidet EPDM-tætningsprofil uden gulvfordybning, 2,0 mm tyk, spejlbredde 50 mm, valgfri omgivende ramme, todelt omgivende rammeprofil 2140B, modramme og blokramme til plan vægtilslutning eller blokramme til installation foran væggen.

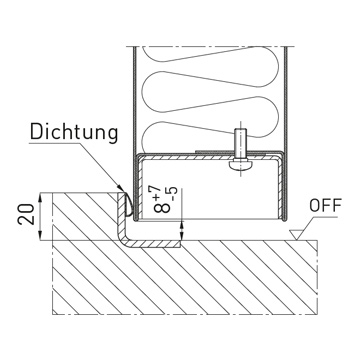

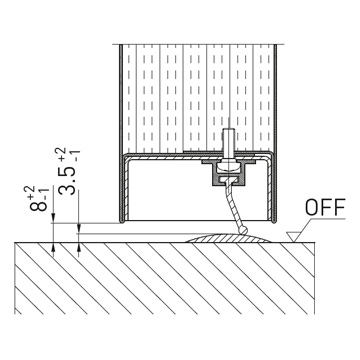

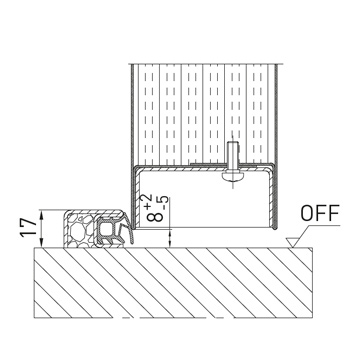

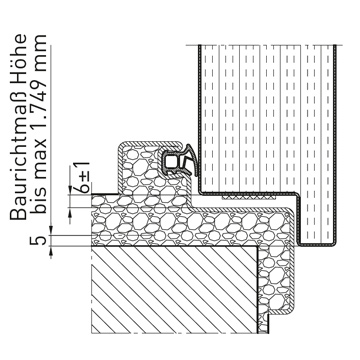

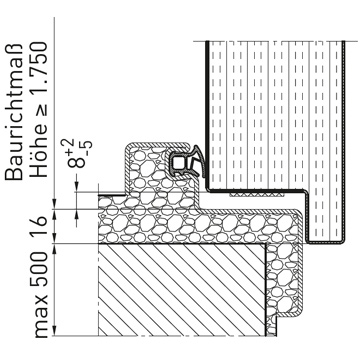

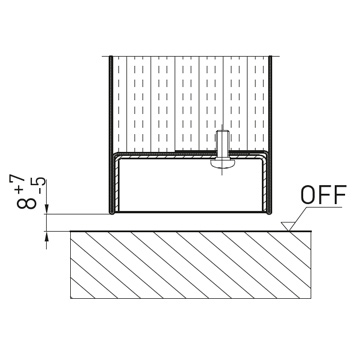

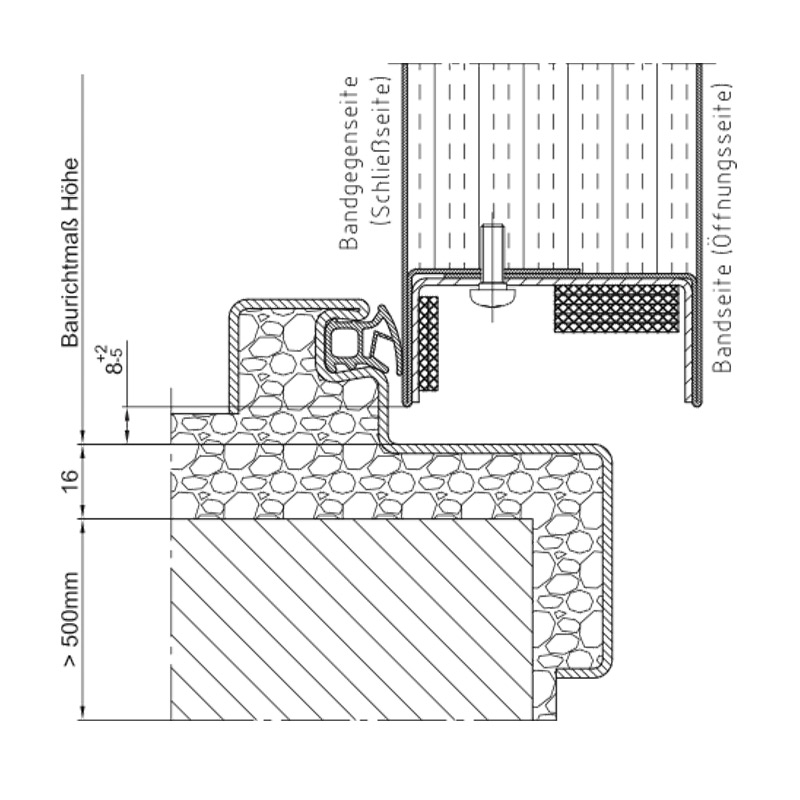

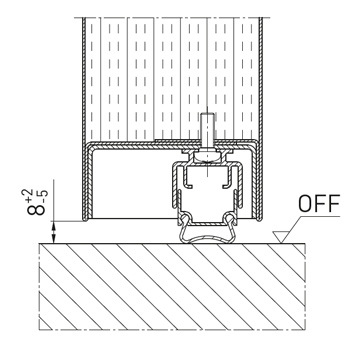

Tærskler: Standard A i niveau med gulvet, valgfrit B 1, B 2, B 3, BE-2 med firesidet omgivende ramme eller C 2 med bundstop og tætning eller RS 1-tætningstærskler med sænkbar gulvtætning (fås også som RS1V med forsinket sænkning), RS 1-dobbelt tærskel eller RS 2-pukkeltærskel med påløbstætning.

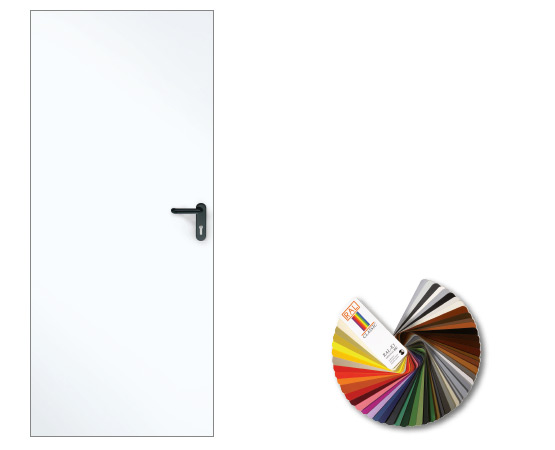

Overflader: Dørblad og karm galvaniseret og grundet (pulverlakeret) svarende til RAL 9016. Dørblad og karm kan også fås med pulverlakering i en RAL-farve efter eget valg.

NOVOPORTA PREMIO _EI2 30-1

NEWPORT PREMIUM _EI2 30

• Overpanel/panel-lys
• Brandhæmmende ruder (karmdørlukker altid påkrævet)
• Røgbeskyttelse i henhold til EN 1634-3 med nedfældet bundtætning (RS 1/RS1V) eller cusp-tærskel med overlappende tætning (RS 2) og karmdørlukker
• Lydisolerende (ikke for version med toppanel)
  • Testet i henhold til EN ISO 140-3, vurderet i henhold til EN ISO 717-1 (laboratorieværdi for helfløj og tærskel RS 1/RS1V)
  • for 1-fløjede elementer op til BRM 1.375 x 2.500 mm (LD 1.291 x 2.458 mm) 40 dB _RwP
  • for 1-fløjede elementer i overstørrelse op til BRM 1.500 x 3.000 mm (LD 1.416 x 2.958 mm) 39 dB _RwP
  • for 2-fløjede enheder op til BRM 2.500 x 2.500 mm (LD 2.416 x 2.458 mm) 39 dB _RwP
  • for 2-fløjede elementer i overstørrelse op til BRM 3.000 x 3.000 mm (LD 2.916 x 2.958 mm) 37 dB _RwP
• Indbrudshæmmende RC 2* og RC 3* - testet på begge sider i henhold til EN 1627 - op til BRM 2.500 x 2.500 mm (LD 2.416 x 2.458 mm) BRM-størrelser op til 3.000 x 3.000 mm (LD 2.916 x 2.958 mm) RC 2 i testprocedure
•

  Indbrudshæmmende RC 4* - testet på begge sider i henhold til EN 1627 - kun som 1-fløjet design Fuld fløj op til BRM 1.375 x 2.500 mm (LD 1.291 x 2.458 mm)

Beslag: 3-delte konstruktionshængsler med kuglelejeringe som standard. To hængsler pr. fløj i standard hvid grundet svarende til RAL 9016; fås også i rustfrit stål, som 3-D justerbare hængsler i stål og rustfrit stål eller som et slankt 3-D projekthængsel i rustfrit stål (der kræves altid en karmdørlukker til projekthængsler). Til enkeltfløjede døre op til maks. BRM-størrelse 1.000 x 2.125 mm (LD 916 x 2.083 mm), et konstruktionshængsel og et fjederhængsel. For 2-fløjede døre, to konstruktionshængsler pr. fløj. To låsetapper pr. dørblad. PZ-udskiftningslås med sort rundgrebssæt med fast drejeleje. Profilcylinder til indvendige døre på stedet (længde 85 mm, 35/50 mm). Inkluderet i leveringsomfanget for yderdøre i form af en dummy-cylinder. Enkeltfløjede døre med indvendig forstærkning til karmdørlukker på hængselsiden som standard. Konstruktionsmål > 1.000 x 2.125 mm (> LD 916 x 2.083 mm) med Geze TS 4000 F eller dormakaba TS 89 F karmdørlukker som standard (kan også fås med Novoferm NFGS 55 glideskinne-dørlukker på forespørgsel til samme pris).

Derudover til 2-fløjede døre: To Geze TS 4000 F eller dormakaba TS 89 F hoveddørlukkere og en dørkoordinator. Flush center stop med centerfalsforsegling. Inaktivt blad med falset drivbolt, der låser opad og nedad.

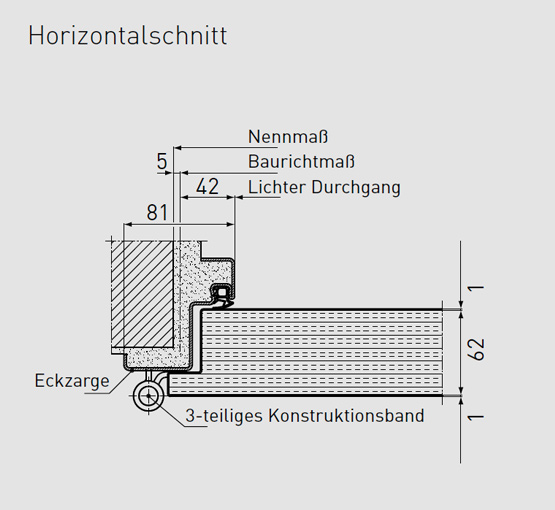

Karme: Standard: Hjørnekarme med tresidet CR-tætningsprofil uden gulvnedgravning, 2,0 mm tyk, spejlbredde 50 mm, valgfri omgivende ramme, todelt omgivende rammeprofil 2140B, modramme og blokrammer til plan vægtilslutning.

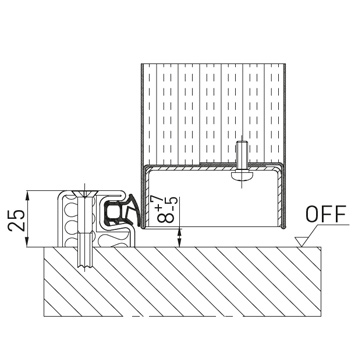

Tærskler: Standard A i niveau med gulvet, valgfrit B1, B2, B3, BE-2 med firesidet ramme eller C2 med bundstop eller RS1-tætningstærskler med sænkbar gulvtætning (fås også som RS1V med forsinket sænkning) eller RS1-dobbelt tærskel.

Overflader: Dørblad og karm galvaniseret og grundet (pulverlakeret) svarende til RAL 9016. Valgfrit dørblad og karm fås også med pulverlakering i en RAL-farve efter eget valg.

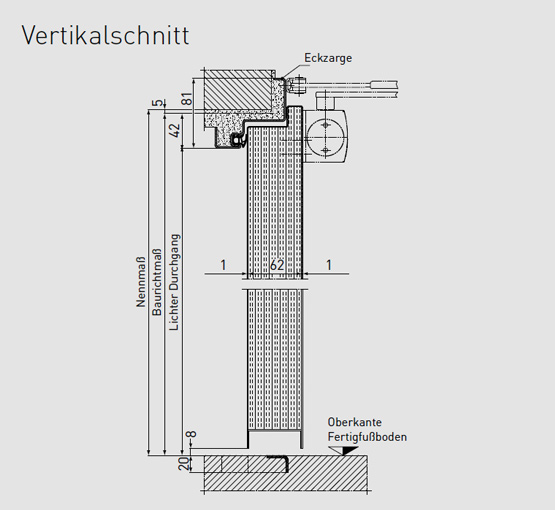

NOVOPORTA PREMIO _EI2 60-1

• Brandhæmmende ruder (karmdørslukker altid påkrævet)
• Røgbeskyttelse i overensstemmelse med EN 1634-3 med sænkbar gulvtætning (RS1/RS1V)
• Lydisolerende - testet i henhold til EN ISO 140-3, vurderet i henhold til EN ISO 717-1 (laboratorieværdi for fuld fløj og tærskel RS1/RS1V)
• for 1-fløjede elementer op til BRM 1.375 x 2.500 mm (LD 1.291 x 2.458 mm) 35 dB RwP
• for 2-fløjede elementer op til BRM 2.500 x 2.500 mm (LD 2.416 x 2.458 mm) 35 dB RwP
• Indbrudshæmmende RC 2 - testet på begge sider i henhold til EN 1627 - op til BRM 2.500 x 2.500 mm (LD 2.416 x 2.458 mm)
• Indbrudshæmmende RC 3 - testet på begge sider i henhold til EN 1627 - op til BRM 2.500 x 2.500 mm (LD 2.416 x 2.458 mm)
•

  Indbrudshæmmende RC 4 - testet på begge sider i henhold til EN 1627 - kun som 1-fløjet type Fuld fløj op til BRM 1.375 x 2.500 mm (LD 1.291 x 2.458 mm)

Beslag: 3-delte konstruktionshængsler med kuglelejeringe som standard. To hængsler pr. ramme i standard hvid grundet svarende til RAL 9016; fås som ekstraudstyr i rustfrit stål, som 3D-justerbare hængsler i stål og rustfrit stål eller som slanke 3D-objekthængsler i rustfrit stål. To låsetapper pr. dørblad op til BRM-højde 2.125 mm (LD 2.083 mm), fra højde 2.126 mm (LD 2.084 mm) tre låsetapper. Monteret som standard med Geze TS 4000 F eller dormakaba TS 89 F karmdørlukker (kan også fås med Novoferm NFGS 55 glideskinne-dørlukker på forespørgsel til samme pris). Udskiftelig profilcylinderlås med sort rundt håndtagssæt med fast drejeleje. Profilcylinder til indvendige døre på stedet (længde 85 mm, 35/50 mm). Inkluderet i leveringsomfanget til yderdøre i form af en dummy-cylinder.

Derudover til 2-fløjede døre: Anden karmdørlukker Geze TS 4000 F eller dormakaba TS 89 F og en dørkoordinator. Flush center stop med centerfalsforsegling. Inaktivt dørblad med falset drivbolt, der låser opad og nedad.

Karme: Standard hjørnekarm med tresidet CR-tætningsprofil uden gulvnedgravning, 2,0 mm tyk, spejlbredde 50 mm, valgfri omgivende ramme, todelt omgivende rammeprofil 2140B, modramme og blokramme til plan vægtilslutning.

Tærskler: Standard A i niveau med gulvet, valgfrit B 1, B 2, B 3, BE-2 med firesidet omgivende ramme eller C 2 med bundstop eller RS 1 tætningstærskler med sænkbar gulvtætning (også som forsinket sænkning RS1V) eller RS 1 dobbelttærskel.

Overflader: Dørblad og karm galvaniseret og grundet (pulverlakeret) svarende til RAL 9016. Dørblad og karm kan også fås med Novoferm-designoverflade.

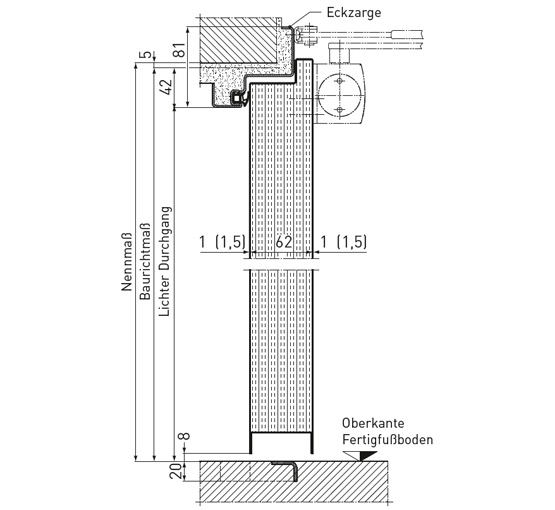

NOVOPORTA PREMIO _EI2 90-1

• Brandhæmmende ruder
• Røgbeskyttelse i overensstemmelse med EN 1634-3 med sænkbar bundforsegling (RS 1/RS1V)
• Lydisolerende - testet i overensstemmelse med EN ISO 140-3, vurderet i overensstemmelse med EN ISO 717-1 (laboratorieværdi for fuld fløj og tærskel RS 1/RS1V)
  • for 1-fløjede og 2-fløjede elementer 39 dB RwP hver
• Indbrudshæmmende RC 2 - testet på begge sider i henhold til EN 1627 - fuld fløj op til BRM 2.500 x 2.500 mm (LD 2.416 x 2.458 mm)
•

  Indbrudshæmmende RC 3 - testet på begge sider i henhold til EN 1627 - fuld fløj op til BRM 2.500 x 2.500 mm (LD 2.416 x 2.458 mm)

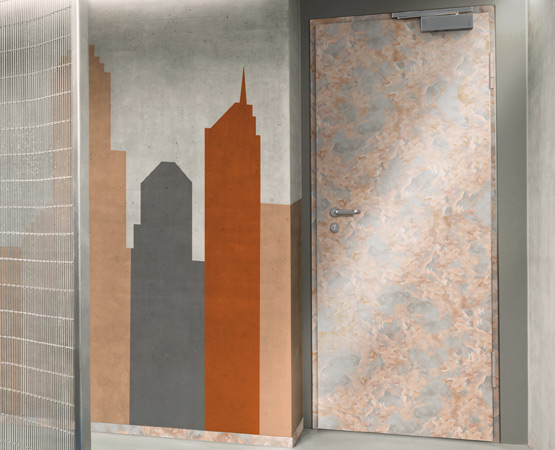

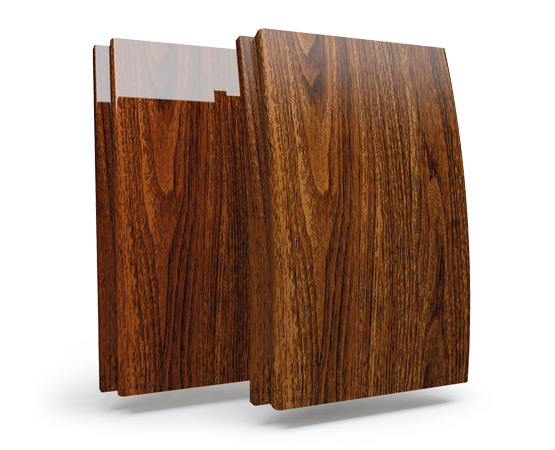

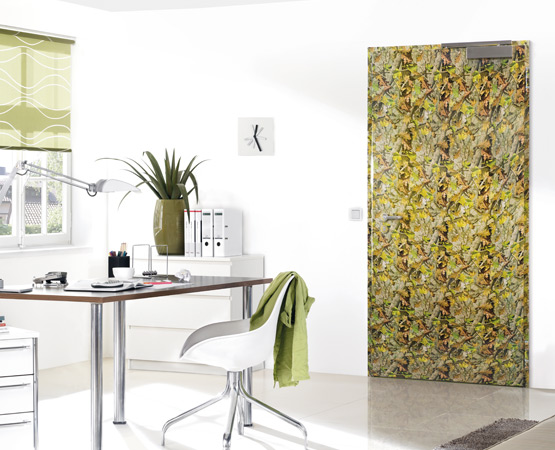

Vi tilbyder en bred vifte af attraktive designs med en mat (M) eller højglans (H) klar lakfinish.

Valget af ruder har stor indflydelse på den visuelle effekt af en dør, men er også i stigende grad i tråd med de stigende krav til energieffektivitet. I dag er vi den eneste producent, der udelukkende tilbyder ISO-glas med stærkt forbedrede varmeoverførselskoefficienter på_Ug 1,1 til 1,3 W/^(m2K)til Premio og Plano multifunktionsdørdesigns, afhængigt af den valgte glastype i overensstemmelse med DIN EN ISO 10077-1.

Afhængigt af konfigurationen kan du vælge NovoPorta Premio MZ med følgende glastyper (se tabel): Standard- og specialglas som ISO-glas med særligt lave varmeoverførselskoefficienter i overensstemmelse med EN ISO 10077-1. Naturligvis også tilgængeligt som sikkerhedsglas i LSG eller hærdet sikkerhedsglas.

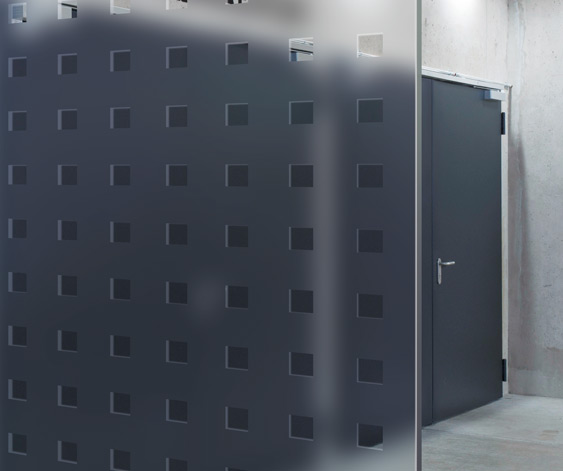

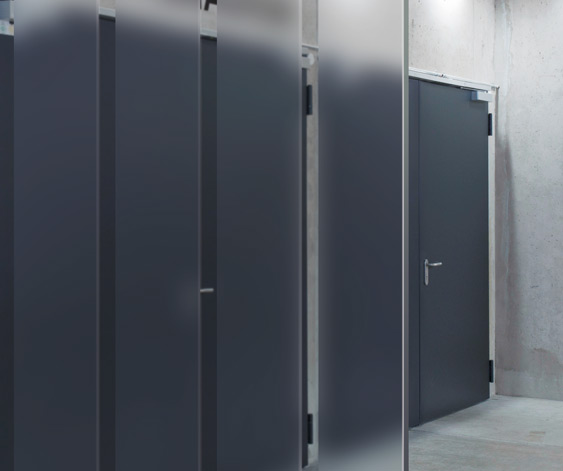

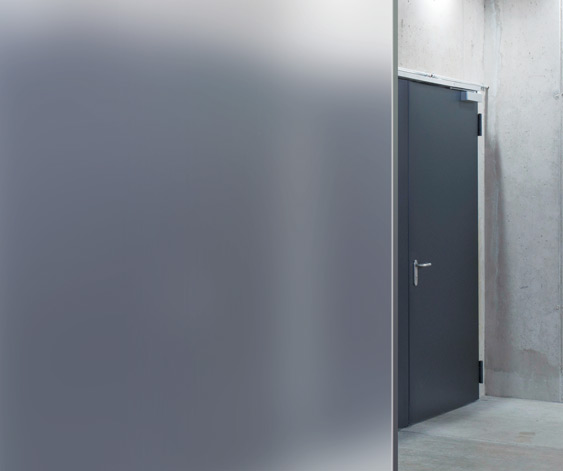

Desuden ornamentglas i en floatglasstruktur i tre forskellige designs:Mastercarré, Masterligne og matteret glas (se illustrationer nedenfor) til skræddersyet design. Disse spreder lyset i forskellige grader og beskytter dermed mod indiskrete blikke.

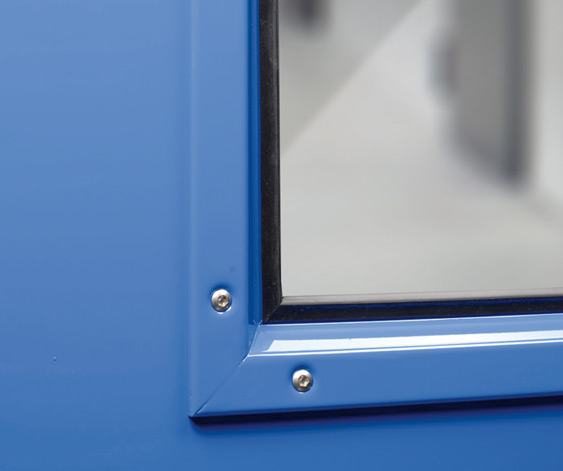

Med ruder er den sikrede glasliste mulig på hængselsiden som standard (også på den modsatte hængselsside afhængigt af bestillingen).

/ Overhold arbejdspladsens retningslinjer og regler for forebyggelse af ulykker.

NovoPorta Premio _EI2 30-1 og _EI2 30-2 ^{1) 2)}

Tilgængelige glastyper:Glas F30 klar til indendørs og udendørs brug

NovoPorta-pris _EI2 60-1 og _EI2 60-2 ^{1) 2)}

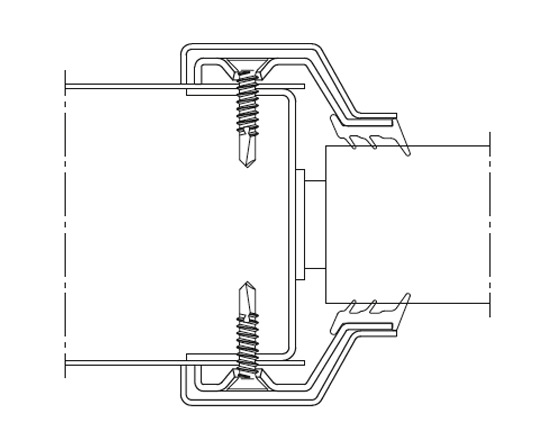

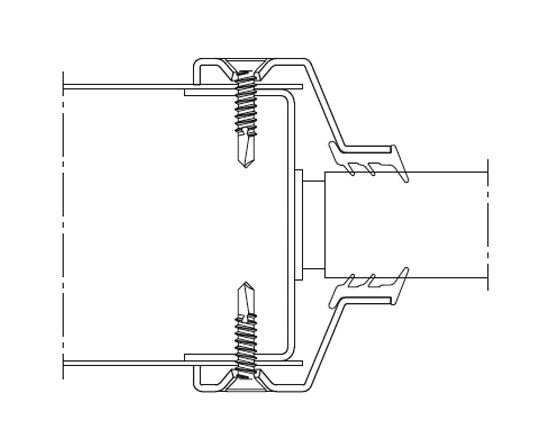

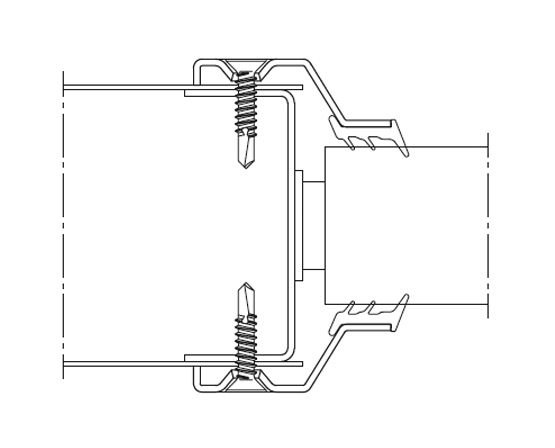

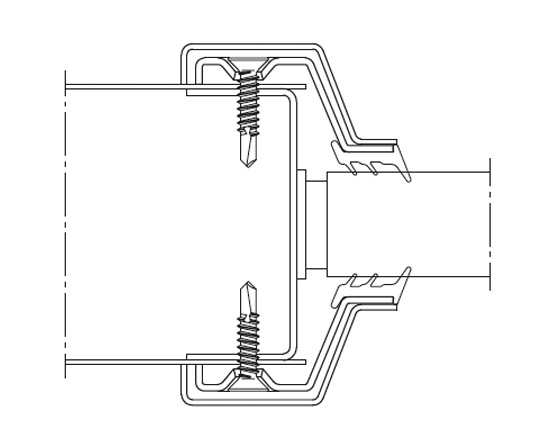

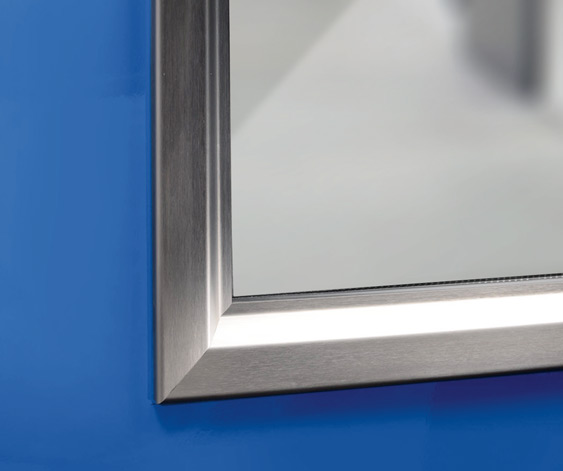

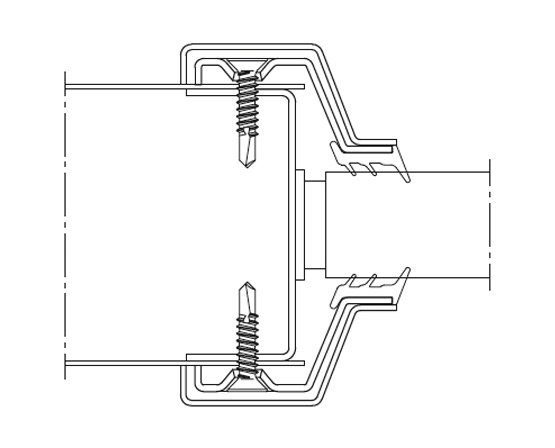

Rudeprofiler i stål til rektangulære og runde standard- og specialruder

NovoPorta Premio _EI2 90-1 og _EI2 90-2 ^{1) 2)}

Tilgængelige glastyper:Glas F90 klar til indendørs og udendørs brug

NovoPorta Premio MZ-1 og MZ-2 ²⁾

Tilgængelige glastyper: Fås kun med ISO-ruder

¹⁾ De angivne F30/F60/F90-brandglas er som standard kun egnet til indendørs brug, UV-bestandige i henhold til DIN EN ISO 12543-4 afsnit 6, også til områder, der udsættes for sollys. Særligt UV-bestandigt F30- og F90-brandglas fås til udvendig brug, også kun med en monolitisk glasstruktur (ingen ISO-glas!). Disse glas er derfor kun egnede til installationsområder, hvor der ikke er krav om varmeisolering, og de skal også beskyttes mod direkte vejrlig - især slagregn.

²⁾ Standard stålglasprofiler er synligt skruet på begge sider. Ekstra sikring på faresiden/udenfor MZ-døreStandard stålglasprofiler er synligt skruet fast på begge sider. Ekstra sikret på faresiden/udenfor MZ-døre.

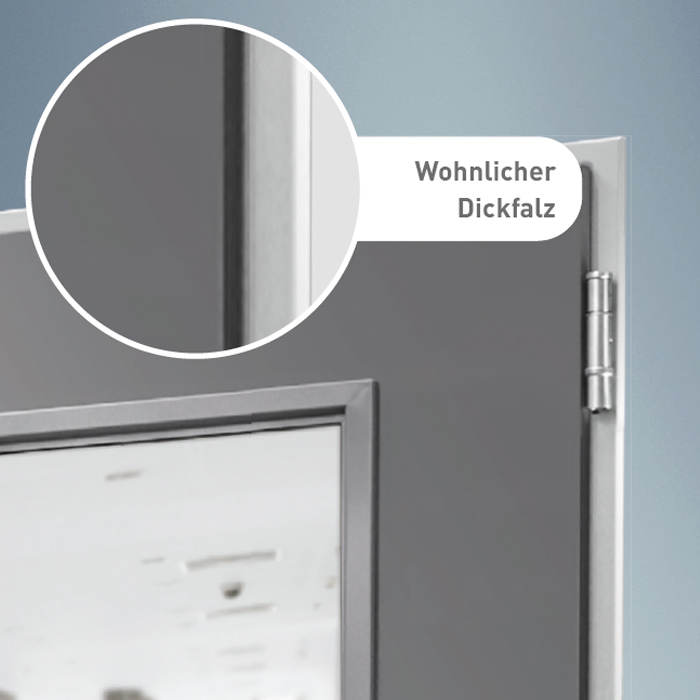

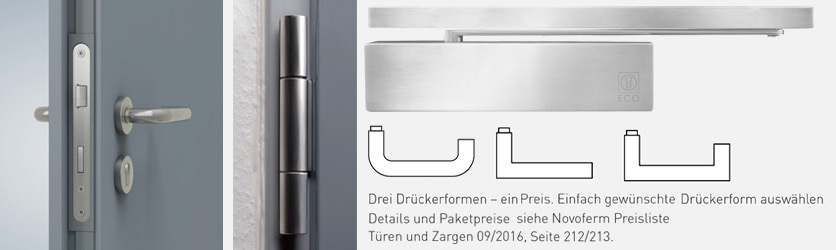

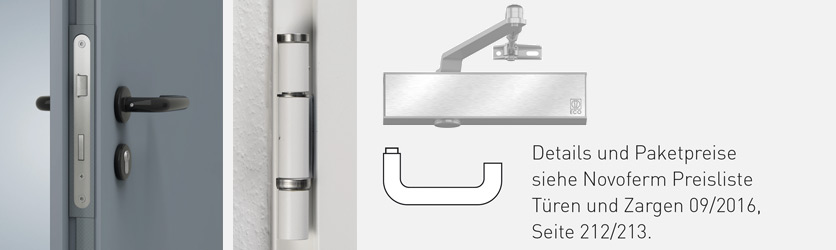

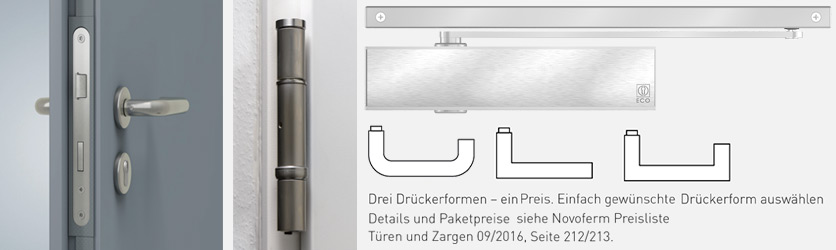

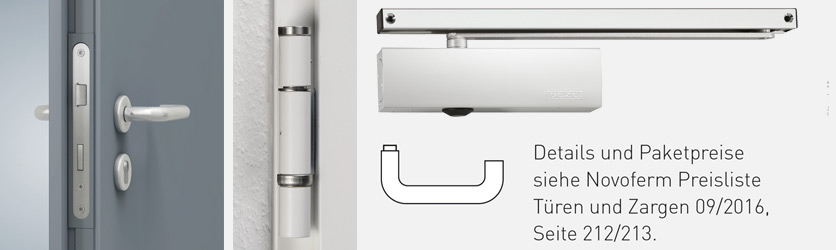

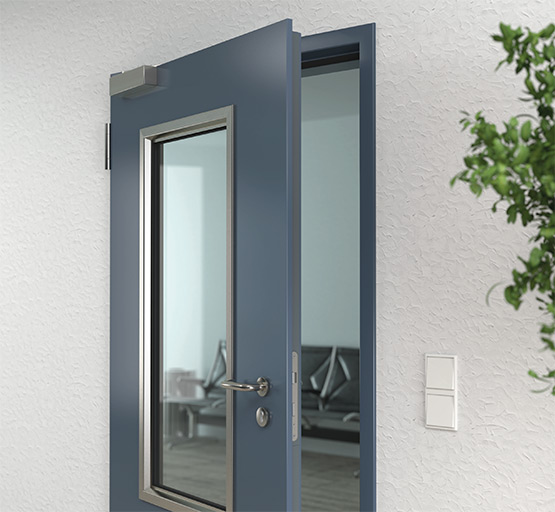

FOUR EQUIPMENT PACKAGES FOR SINGLE PREMIO DOORS Tykke falsede døre i høj kvalitet, konfigureret og prissat særligt fordelagtigt. Siden lanceringen på markedet har NovoPorta Premio imponeret med sit brede udvalg af varianter. Med de nye udstyrspakker til brandbeskyttelse, røgbeskyttelse eller multifunktionsdøre er der nu tilføjet fire specialvarianter. Vælg blot en kombination af lås, beslag, hængsler og karmdørlukker til højre og få en prisfordel på op til 23 %*. Alle andre Premio-udstyrsmuligheder kan fortsat konfigureres frit inden for rammerne af den respektive godkendelse.

¹) Alle karmdørslukkere kun til standardmontering på hængselsiden ²) Udskifteligt sæt med lige fladt hoved * sammenlignet med listepriser for individuelle ordrer

¹) Alle karmdørslukkere kun til standardmontering på hængselsiden ²) Udskifteligt sæt med lige fladt hoved * sammenlignet med listepriser for individuelle ordrer

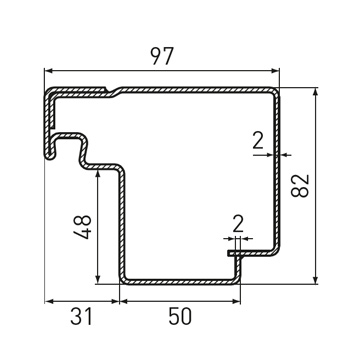

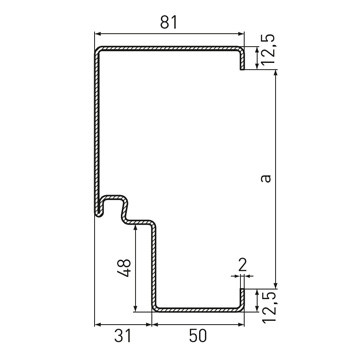

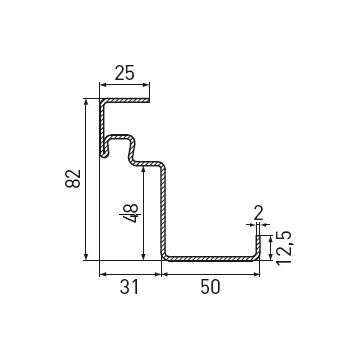

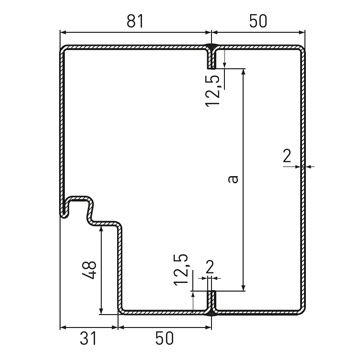

ÜBERSICHT ZARGEN

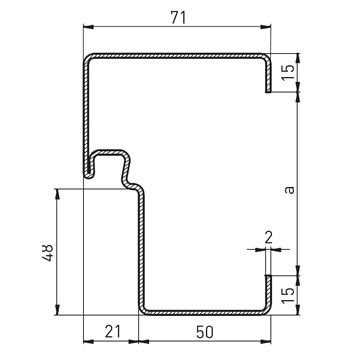

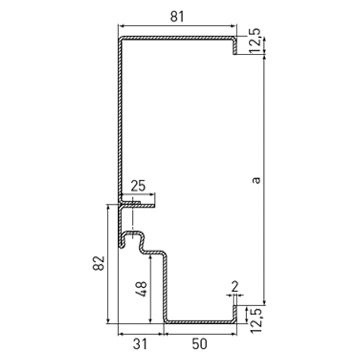

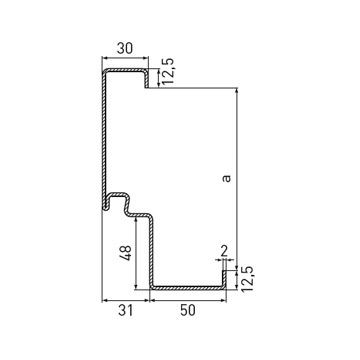

a = rammens mundingsbredde

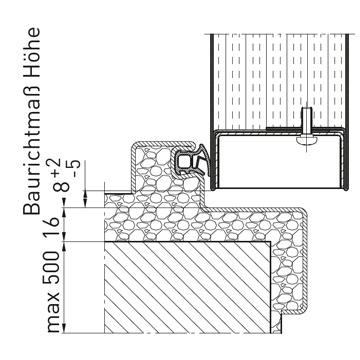

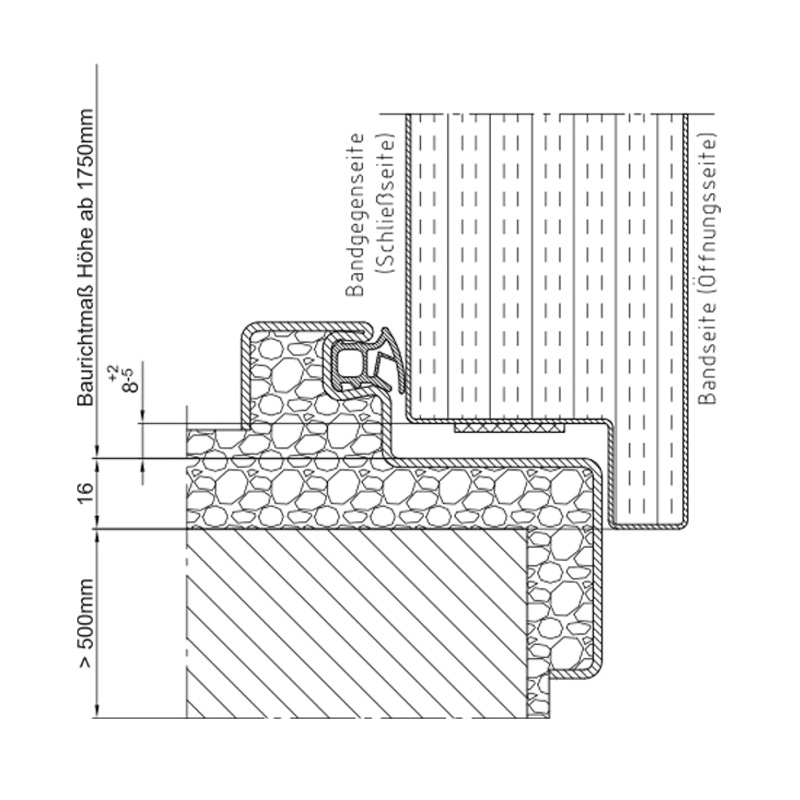

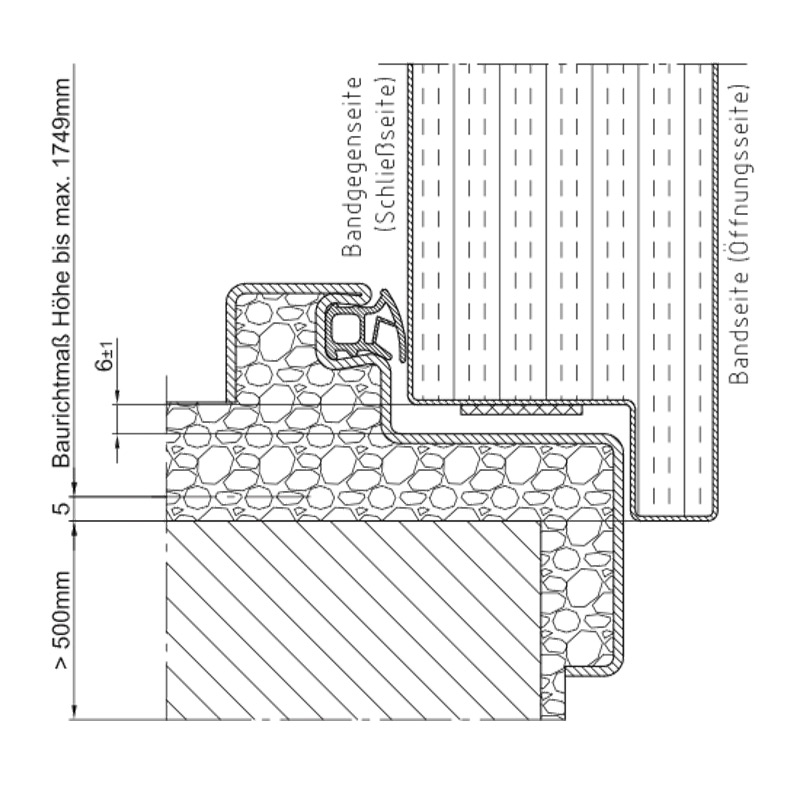

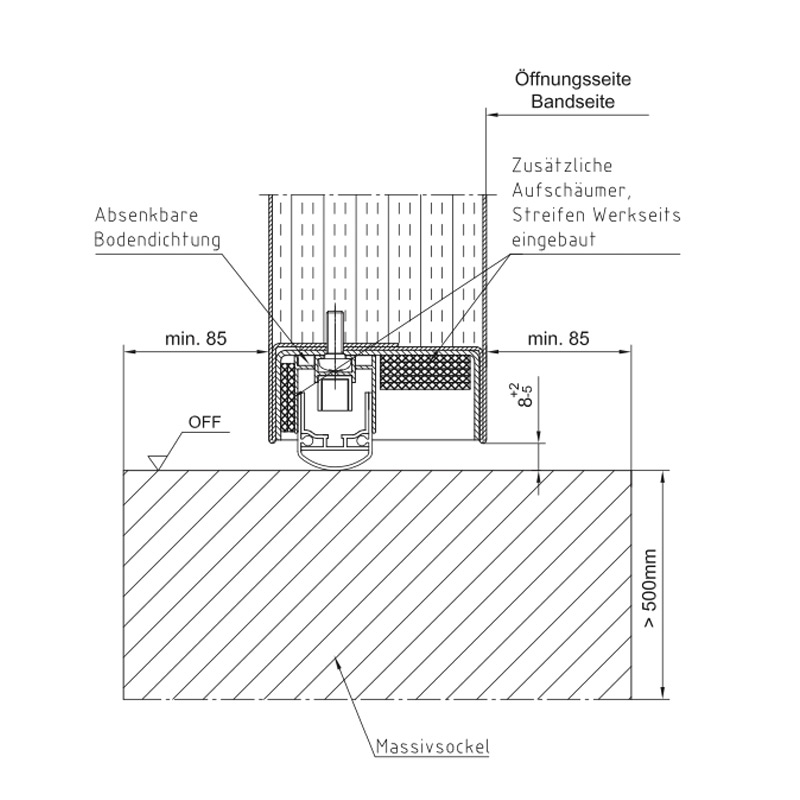

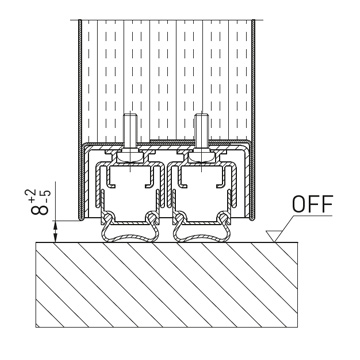

1⁾ Andre RS3-tærskelvarianter i forbindelse med lavere Promat-paneler eller med stålbeslag samt på hævede gulve fås på forespørgsel. 2⁾ Fås kun til 1-fløjet Premio EI2 30 op til maks. BRM 1.375 x 2.500 mm.

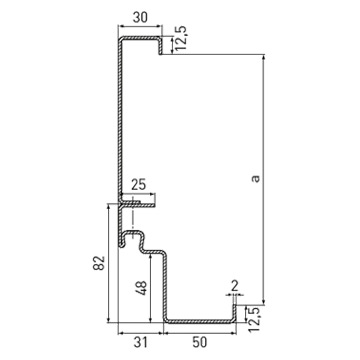

EN RAMME - ALLE MULIGHEDER.

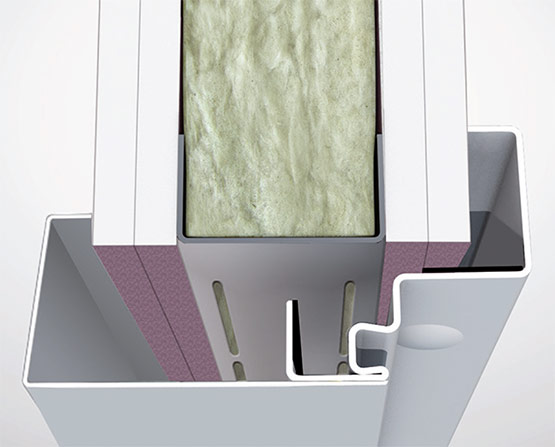

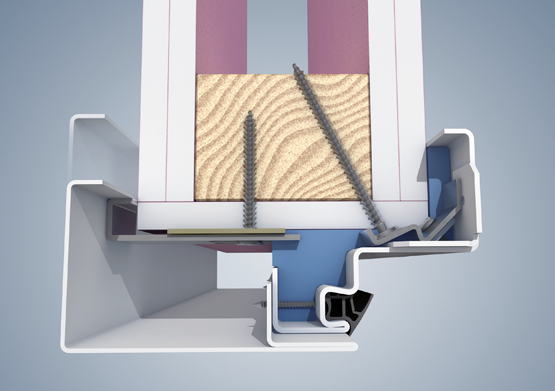

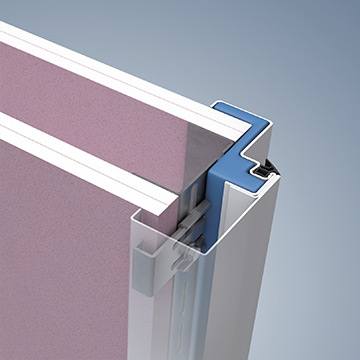

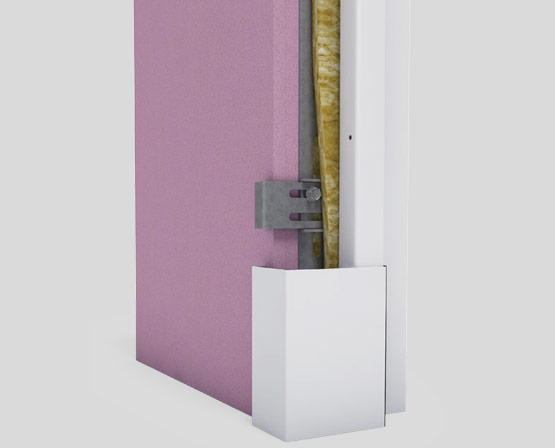

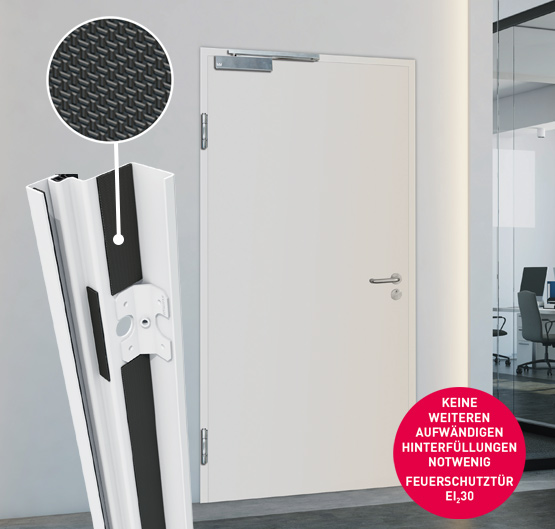

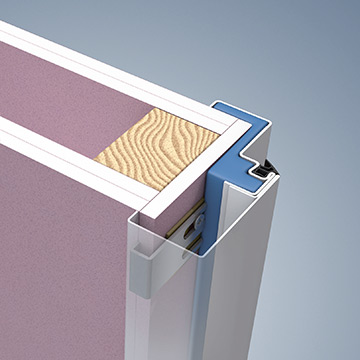

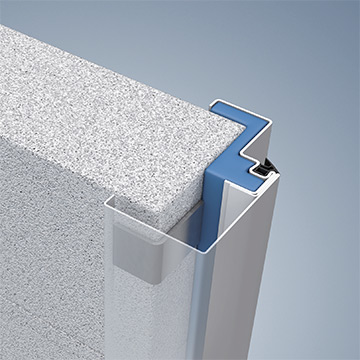

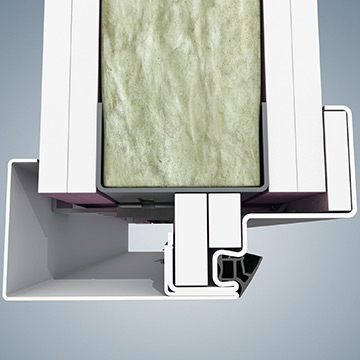

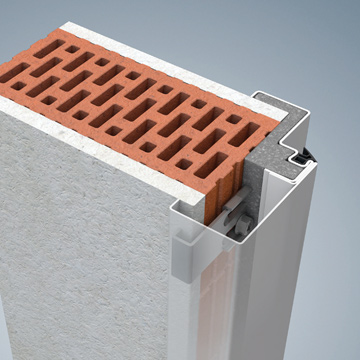

NovoPorta Premio branddøre med EasyFit-hjørnekarme er særligt velegnede til tørt byggeri med stålspærvægge min. F30-A inkl. 2-delt 2140B-karm og hoveddørslukker. EasyFit-systemet med falset skrueinstallation, inkl. installationssæt (skruer, dyvler, karmdørlukker og selvklæbende plastafdækningsprofil) forenkler også installationen i eksponeret murværk og eksponeret beton. Tilføjelsen af modrammen 2140B for at danne en 2-delt omgivende ramme er valgfri. Produktsortimentet omfatter varianter til enkelt- og dobbeltfløjede døre i hele Premio-størrelsesområdet op til 1.375 x 2.500 mm/ 2.500 x 2.500 mm, også i kombination med røgbeskyttelse og lydisolering.

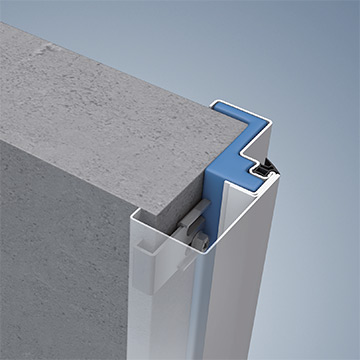

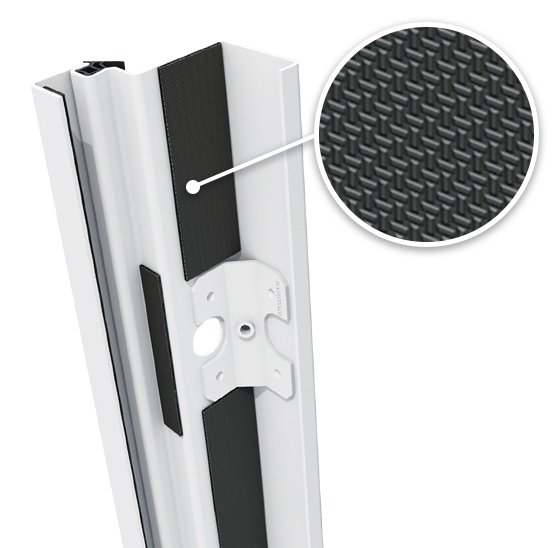

Sådan fungerer EasyFit: Strimler af opsvulmende brandsikringsmateriale sættes ind i rammerne på fabrikken. Det udvider sig fra 200 °C til 10 til 40 gange sit oprindelige volumen og forbliver ekstremt formstabilt. I tilfælde af brand garanteres en brandmodstandstid på 30 minutter.
EasyFit er testet i henhold til EN 1634, godkendt af bygningsmyndighederne via den europæiske tekniske vurdering ETA-17/0443 og klassificeret som _EI2 30-1 eller _EI2 30-2.

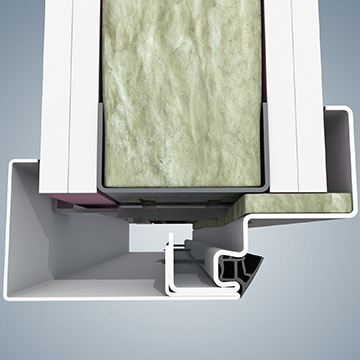

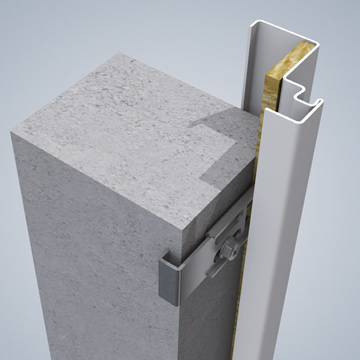

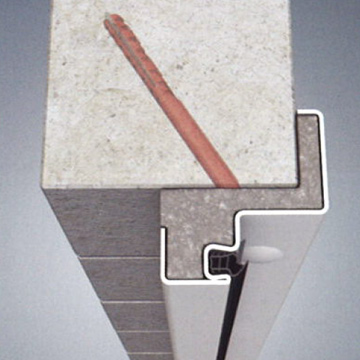

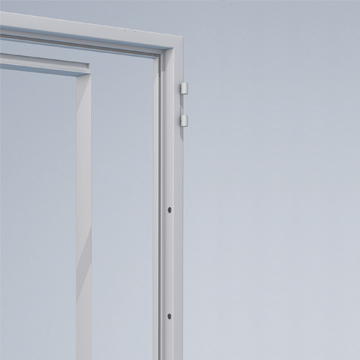

Hjørnerammen er standard, mens den supplerende universalprofil, som ikke skal fyldes op, er speciel. Denne smarte kombination af for- og modramme giver tilsammen en todelt 2140B-indfatningsramme. Og den har meget at byde på, for selv hjørnerammer, der allerede er installeret, kan efterfølgende suppleres - eller rettere: forfines - med modrammen.

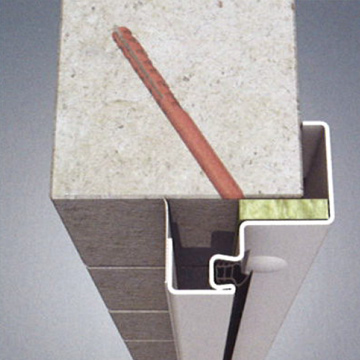

Yderligere fordele: I henhold til godkendelsen er det kun karmens frontskal, der skal fyldes op - modskallen kan forblive tom. Forskellige opfyldningsmetoder gør installationen lettere, og det samme gør de installationssæt, der fås til praktisk talt alle vægtyper (se billeder).

Det siger sig selv, at NovoPorta Premio sammen med den universelle rammeprofil 2140B er godkendt som et komplet system - med røg-, lyd- og brandbeskyttelse _(EI2 30, _EI2 60, _EI2 90₎ samt indbrudshæmmende egenskaber.

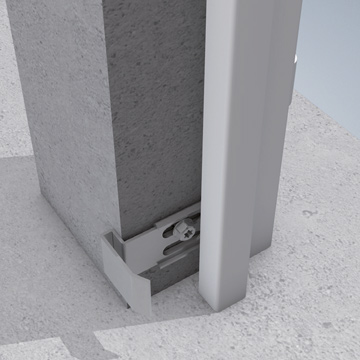

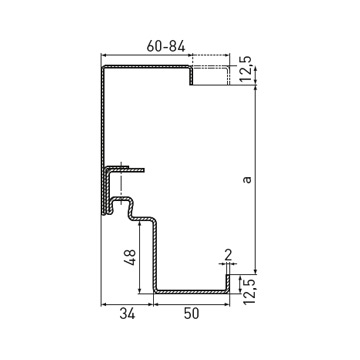

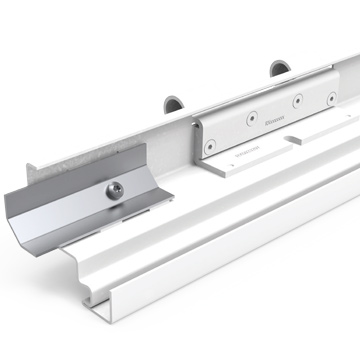

Med rammeprofilen 2140B kan du realisere stort set alle ideer, for den ser ikke kun imponerende godt ud: Med de tilgængelige installationssæt til alle vægtyper kan den også hurtigt fastgøres og fyldes pænt op. Afhængigt af installationsteamet og installationssituationen på byggepladsen er der flere godkendte typer opfyldning til rådighed. Den smarte kombination af front- og modskaller betyder, at installationen altid er imponerende hurtig og ren.

Fås til murværk og beton op til en vægtykkelse på 300 mm.
For EI2 30 nu også med fabriksmonteret EasyFit-backfill.

* Mindste densitet 40 kg/m3, smeltepunkt > 1.000 °C, byggematerialeklasse A1 eller Euroclass A1

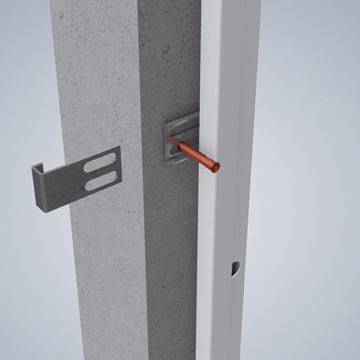

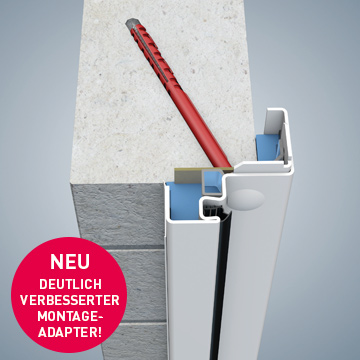

Med kun én skrue pr. fastgørelsespunkt!

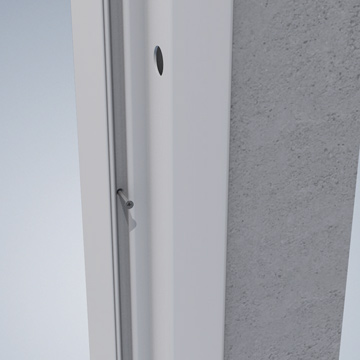

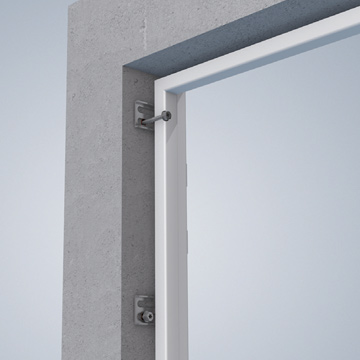

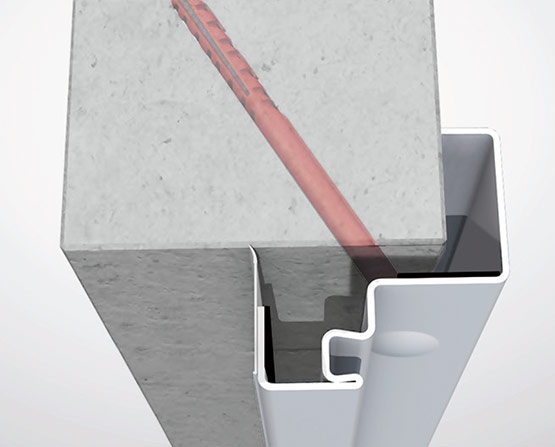

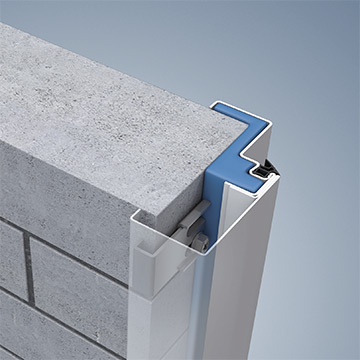

Uanset om det er med en normal hjørneramme eller som en todelt indfatningsramme 2140B: Novoferm falsskruemontage er den hurtige og rene metode til attraktiv montering af rammer.

Det geniale er, at der kun er brug for én skrue pr. fastgørelsespunkt for at garantere maksimal stabilitet. Da der kun skal bruges halvt så mange skruer, går monteringen betydeligt hurtigere. Det ser også rigtig godt ud, da borehullerne, der er skjult i karmfalsen, er udstyret med malbare dækkapper og er helt usynlige, når døren er lukket. Processen er godkendt af bygningsmyndighederne til _EI2 30, _EI2 60 og _EI2 90, røgbeskyttelses- eller multifunktionsdøre samt til døre med indbrudshæmmende funktioner. Den kan bruges på synlige beton- og murstensvægge (for _EI2 30 også på pudsede vægge), men også på installationsvægge af gipsplader med trælægter i kategori F30-B eller højere (eller klassificeret med mindst EI 30). Hvis det færdige gulv endnu ikke er på plads, kan hjørnerammen også forlænges med 20 mm ved hjælp af den gulvafstandsadapter, der fås som ekstraudstyr.

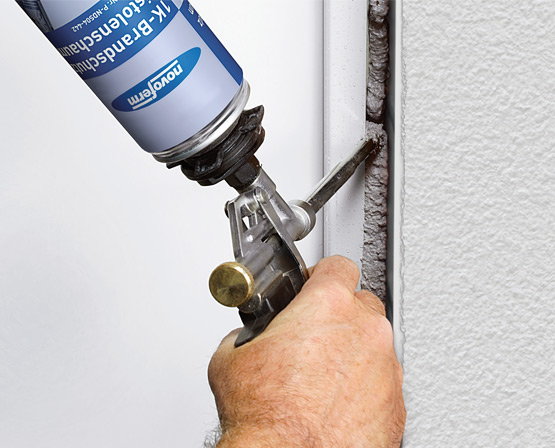

Diisocyanater bruges bl.a. til fremstilling af polyuretanskum, men anvendes også i fugemasser, belægninger og andre anvendelser. Denne begrænsning har til formål at minimere sundhedsrisikoen for industrielle og professionelle brugere på grund af mulig indånding og/eller dermal eksponering ved brug af diisocyanater - i uhærdet tilstand.

Formålet med begrænsningen er at undgå usikre anvendelser, men ikke at reducere tilgængeligheden af de tilsvarende produkter. På grund af de unikke egenskaber ved PU-skum forventes det, at disse produkter fortsat vil være bredt tilgængelige.

Som alle PU-skum er vores brandsikringsskum også berørt af denne forordning. Den foreskriver, at alle kommercielle forarbejdningsvirksomheder fra den 24. august 2023 kun må bruge PU-skum, hvis de på forhånd kan bevise, at de har gennemgået en sikkerhedstræning.

Disse kurser er blevet udarbejdet af brancheforeningerne for diisocyanatproducenter på alle sprog i EU i overensstemmelse med de juridiske krav. Disse træningsmaterialer stilles til rådighed via en e-læringsplatform. Alle forarbejdningsvirksomheder kan finde denne platform på www.safeusediisocyanates.eu.

Mærkningen af vores brandsikringsskum er forsynet med en tilsvarende note, der angiver behovet for denne uddannelse.

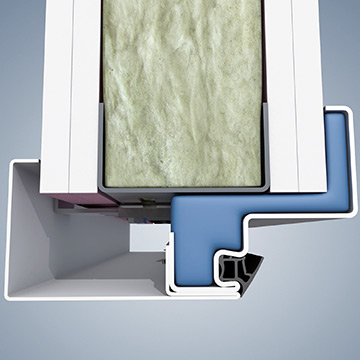

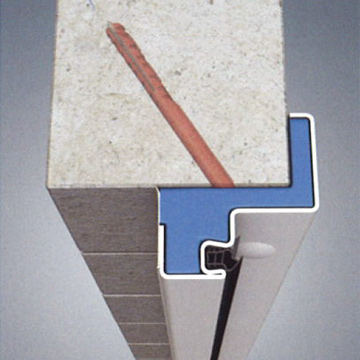

Hvis du kun skal fylde halvdelen op, kan du arbejde dobbelt så hurtigt - især hvis materialet også kan vælges fleksibelt. Da modskallen kan forblive helt fri med _EI2 30-rammeprofilen 2140B, kan du f.eks. fylde falsområdet i frontskallen med løs mineraluld. Som et populært fyldmateriale til mindst F30-A- eller EI 30-vægge er dette normalt allerede til stede på installationsstedet. Ved EI 30-stolpevægge skal du altid overholde den minimale beklædningstykkelse på 25 mm pr. vægside. Det garanterer, at du ikke behøver at lave udsparinger/hak i den 3-sidede UA-profil, heller ikke når du f.eks. bruger 3D-dørhængsler eller elektriske installationsdele. Tidsbesparelser er garanteret!

Et overblik over detaljerne:

* Mindste densitet 40 ^kg/m3 Smeltepunkt > 1.000 °C Byggematerialeklasse A1 eller Euroclass A1
