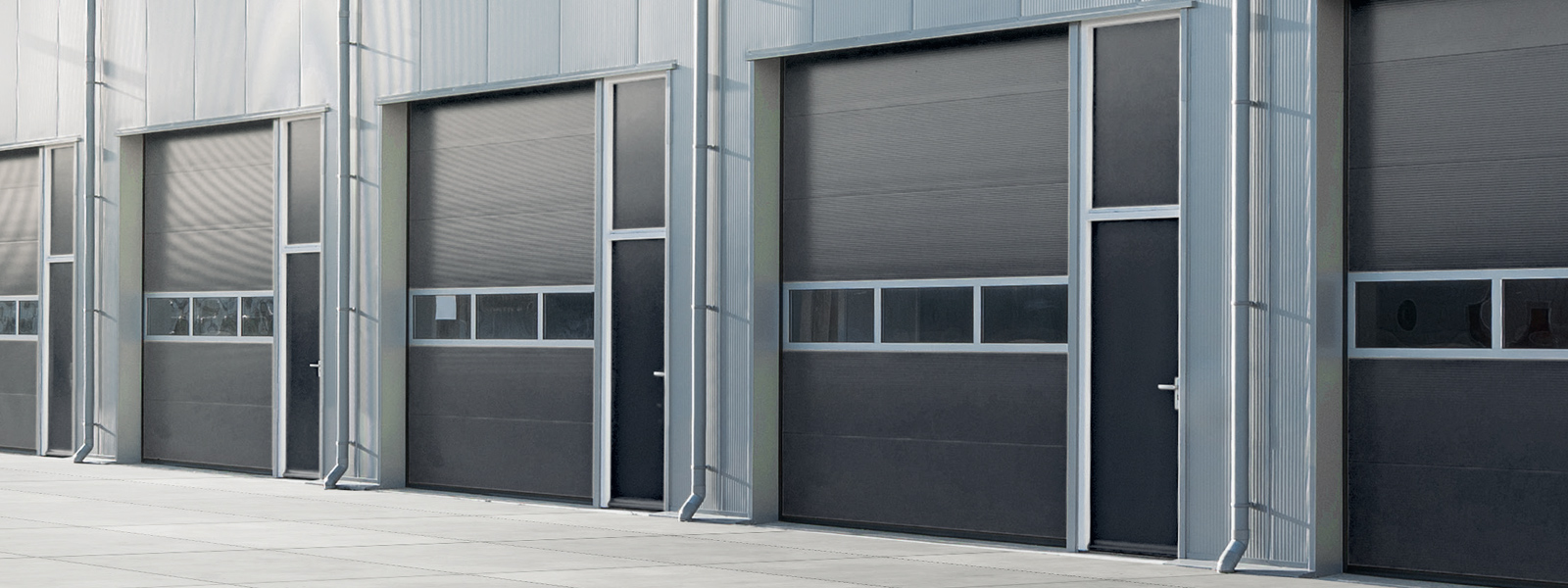

Thermo industrielle ledhejseporte

Thermo ledhejseporte er Novoferms mest populære porte. Portene kombinerer et moderne design med fremragende varmeisolerende og lyddæmpende egenskaber i sine mikroprofilerede paneler. Thermo ledhejseporte fås med 40 mm, 60 mm eller 80 mm paneler. Der er desuden uendelige muligheder for design og materialer, hvilket betyder, at porten altid kan konfigureres perfekt til dine ønsker.

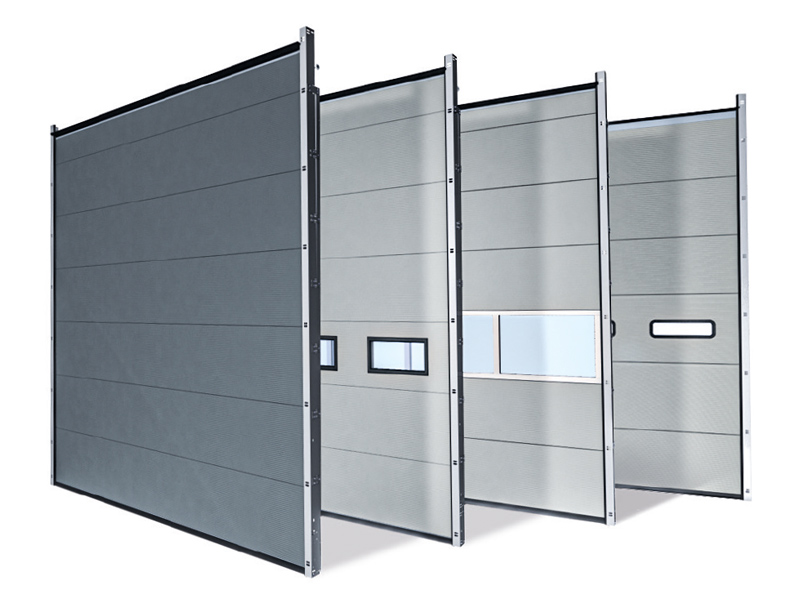

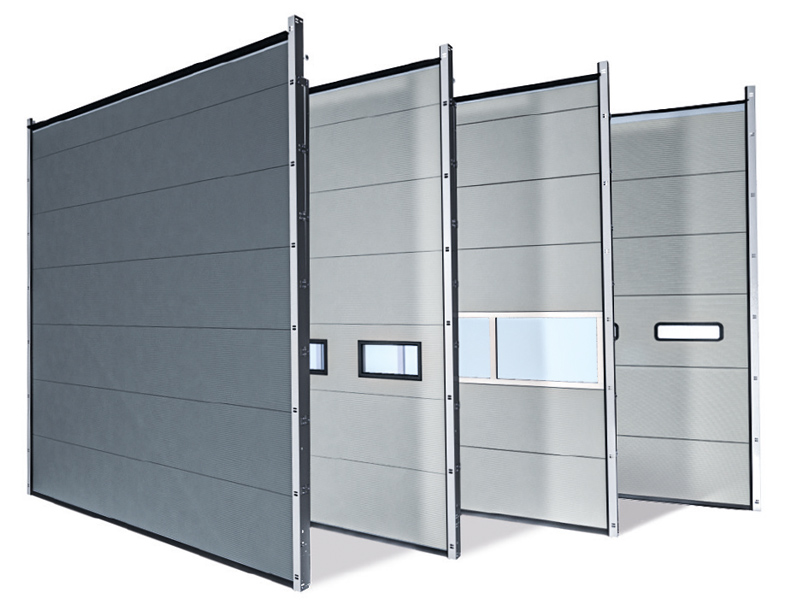

Oversigt over porttyper

Novoferm Thermo 40 mm

Ekstra prisvenlig, stor ydeevne og mange anvendelsesmuligheder.

Novoferm Thermo 60 mm

Ekstra varmeisolerende og lyddæmpende egenskaber, særdeles modstandsdygtig.

Novoferm Thermo 80 mm

Optimal varmeisolering, paneler med termisk brudt kuldebro.

SAMMENLIGNING AF PORTE OG EGENSKABER

Sammenligning af ledhejseporte

THERMO 40 MM, THERMO 60 MM, THERMO 80 MM, UND NOVOSPEED Thermo

Dørtyper			Thermo 40 mm	Thermo 60 mm	Thermo 80 mm	NovoSpeed Thermo
Max. Max. bredde			8.000 mm	8.000 mm	8.000 mm	5.000 mm
Max. højde Max. højde			6.000 mm	6.000 mm	6.000 mm	5.000 mm
Max. Overfladeareal (BxH)			48 m²	48 m²	42 m²	25 m² (350 kg)
U-værdi (ved 5.000 x 5.000 mm) (uden NovoLux-sektioner)			0,99 W/m²K	0,84 W/m²K	0,49 W/m²K	1,77 W/m²K
Densitet af PU-skum			40 kg/m²	40 kg/m²	40 kg/m²	40 kg/m²
Vindklasse i henhold til EN 12424			3 - 4 vindbestandig op til 12 - 13 Beaufort (118 - 149 km/t)	3 - 4 vindbestandig op til 12 -13 Beaufort (118 - 149 km/t)	3 - 4 vindafvisende op til 12 -13 Beaufort (118 - 149 km/t)	2-3 vindafvisende op til 10-12 Beaufort (89-133 km/t)
Termisk adskilte sektioner			-	x	x	-
Skinnesystemer	Standard føring	T 450	x	x	x
	Standard føring	T 340	o	o	-
	Lav krumning	T 240	o	o	-
	Med højdestyring	T 400	o	o	o
		T 400 HF	o	o	o
		T 400 DS	o	o	-
	Tagrækkefølge	T 450	o	o	o
		T 340	o	o	-
		T 240	o	o	-
		T 400	o	o	o
		T 400 HF	o	o	o
		T 400 DS	o	o	-
	Lodret styring	T 500	o	o	o
		T 500 HF	o	o	o
		T 500 DS	o	o	-
	Helix					x
	S600					o
Betjening og kontrol
Betjening	Manuel betjening		Træk i reb eller rullekæde	Træk i reb eller rullekæde	Træk i reb eller kæde	-
Betjening	E-drev		o Elektrisk motor med gearkasse	o Elektrisk motor	o Elektrisk motor	x
Styreenhed (elektrisk drev)			Dødmandskontrol, impulskontrol eller fjernkontrol	Dødemandskontrol, impulskontrol eller fjernbetjening	Dødemandskontrol, impulskontrol eller fjernbetjening	Pulsstyring eller fjernbetjening
Tilgængelige kontroller			T75/ T100	T75/ T100	T75/ T100	TS971/ TS981
Ændring af belastning			30.000 cyklusser ved brug af torsionsfjedre **.	30.000 cyklusser ved hjælp af torsionsfjedre **	30.000 cyklusser ved hjælp af torsionsfjedre **	Ca. 200.000 cyklusser uden fjedre
Ekstraudstyr og ^tilbehør1
Sikkerhed	Ledende fotoelektrisk sensor (ingen ledninger på dørbladet)		o	o	o	o
	Lysgitter		o	o	o	o
	Beskyttelse mod rebbrud		o	o	o	-
	Sikkerhedsanordning til løft		o	o	o	-
	Tilslutning af trafiklys (rød/grøn eller rød og grøn)		o	o	o	o
	Blinkende advarselslys (orange/rødt)		o	o	o	o
	Trykbolt med fjederretur, kraftigt design		o	o	o	-
	Cylinderlås		o	o	o	-
¹Mod ekstra betaling x = Standard o = Valgfri - = Ikke mulig * FU = 230v TS971/ TS981 kun nødhåndkæde DU = 400 V T100 kun hurtigudløser ** Højere belastningsændringer mulige

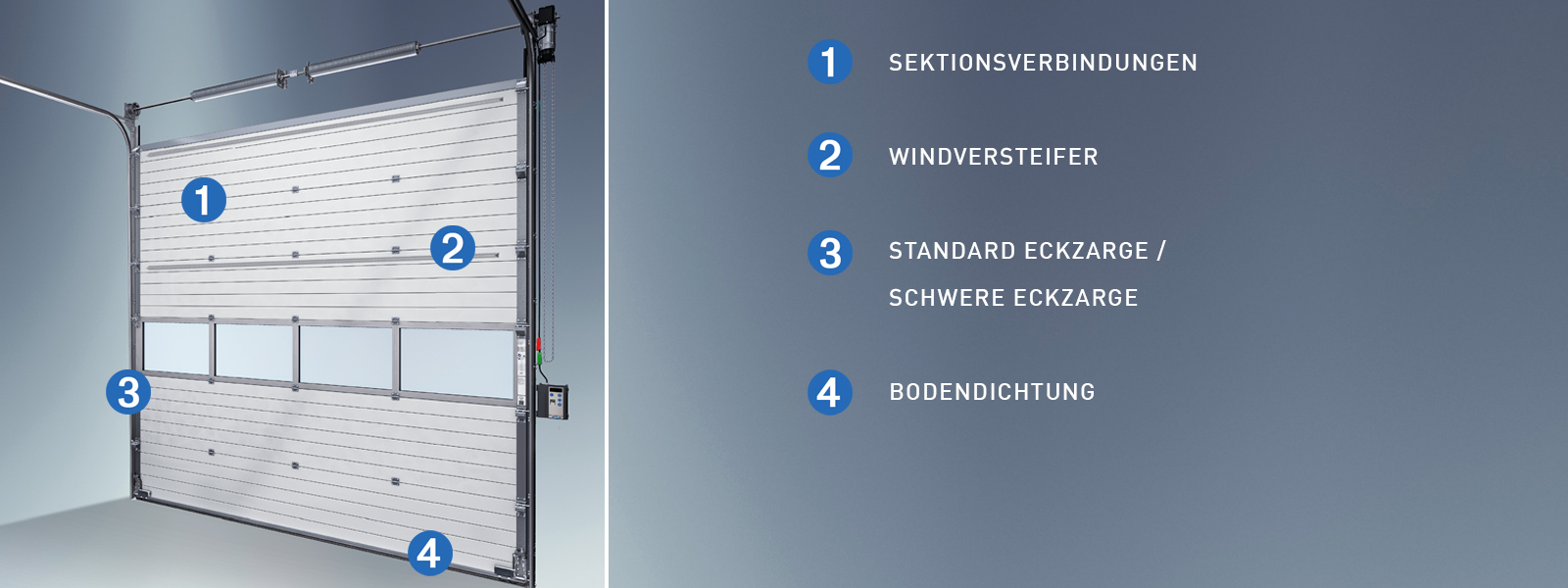

Set indefra

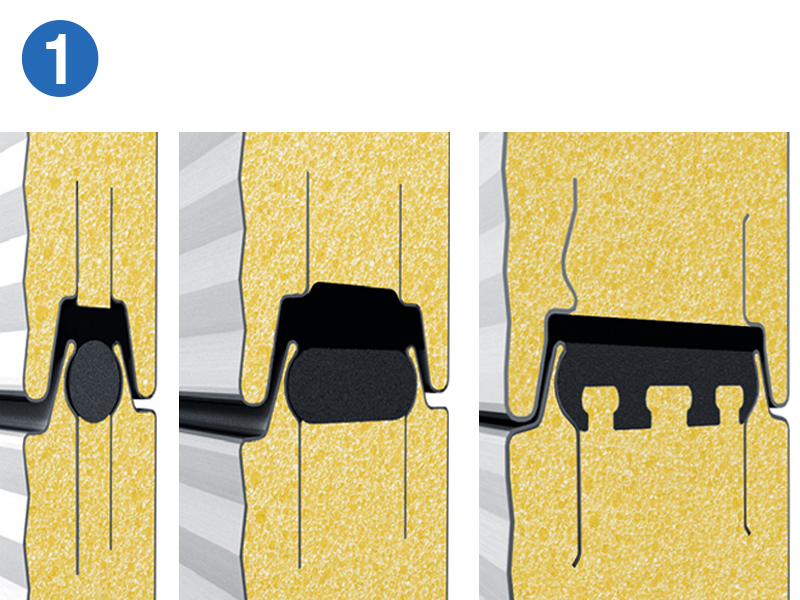

PANELTÆTNING

Panelerne på Thermo 40/60/80 mm porten er specielt tætnet for at gøre dem helt vind- og vandtætte. Dette gøres ved hjælp af Compriband, en tætningsstrimmel af polyuretan, der er fastgjort mellem panelerne.

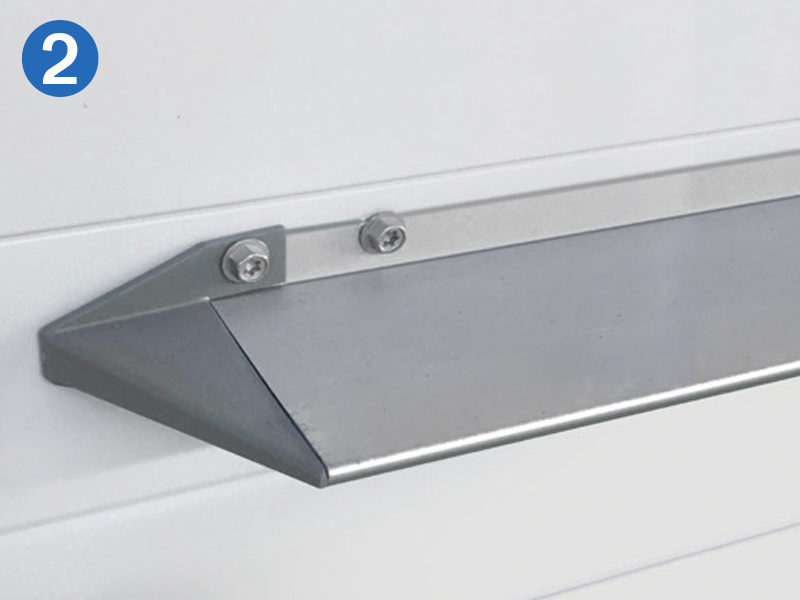

VINDBELASTNING

Afhængigt af portens bredde monterer Novoferm forstærkende profiler på porten, hvilket betyder, at porten kan modstå en kraftig vindbelastning.

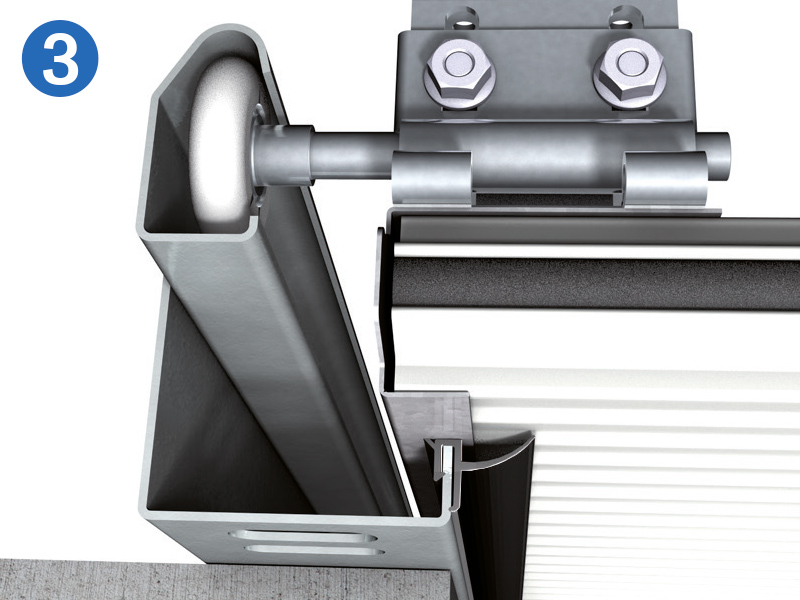

STANDARDKARME

Standardkarme mellem porten og den lodrette køreskinne sikrer, at portens sider er tætte.

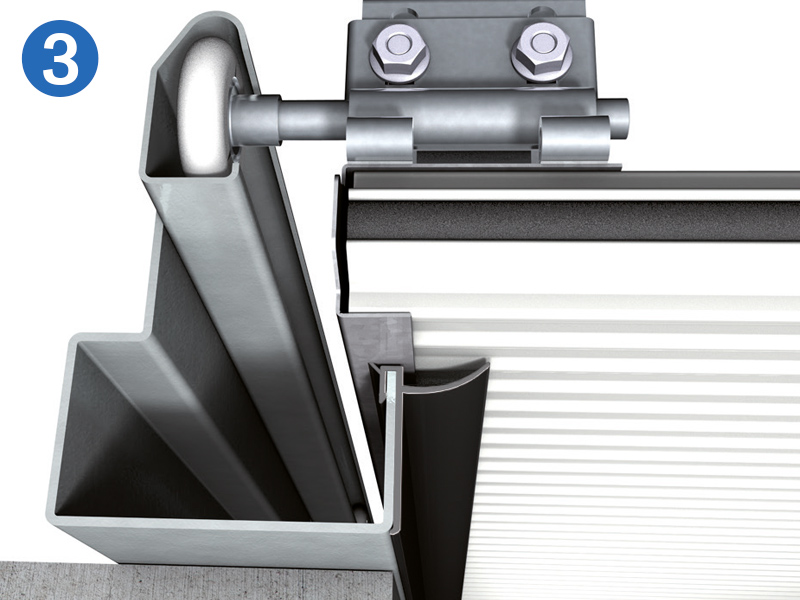

FORSTÆRKET KARME

Denne type ramme anvendes til mørke porte. Som følge af solens varme kan porten udvide sig i midten mod overliggeren, hvilket forstærket karme forhindrer.

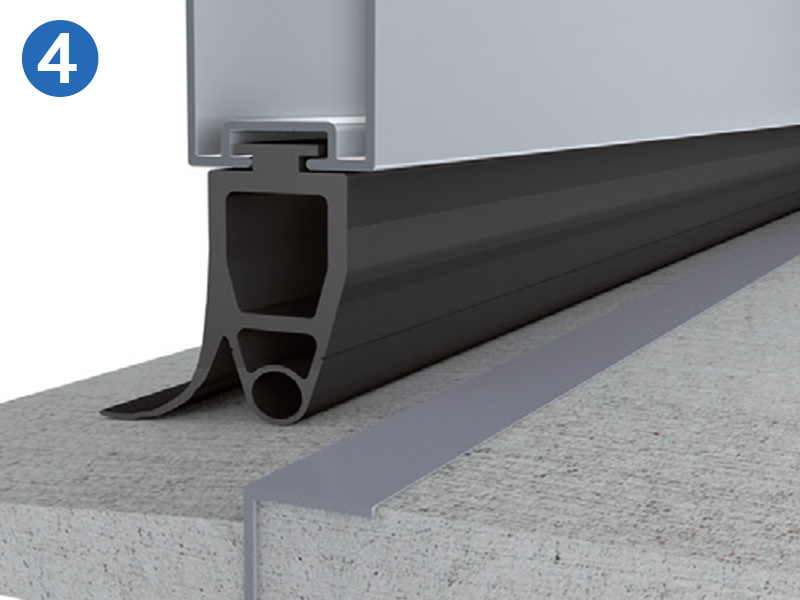

GULVTÆTNING

En gummiprofil med en indadbuet tætningslæbe bruges til at tætne dørens gulv. Gummiprofilerne monteres ved hjælp af en særlig plastprofil. Gummiprofilens tætningslæbe passer tæt til karmtætningen.

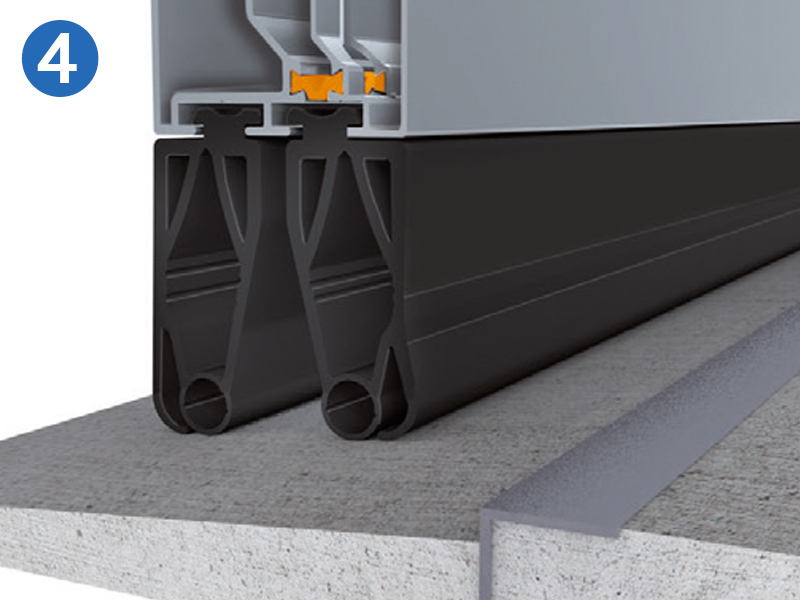

GULVTÆTNING

En dobbelt gummiprofil med en indadbuet tætningslæbe bruges til at optimere dørens gulvtætning. Gummiprofilerne er monteret med en særlig plastprofil med lav varmeledningsevne. Gummiprofilens tætningslæbe passer tæt til karmtætningen.

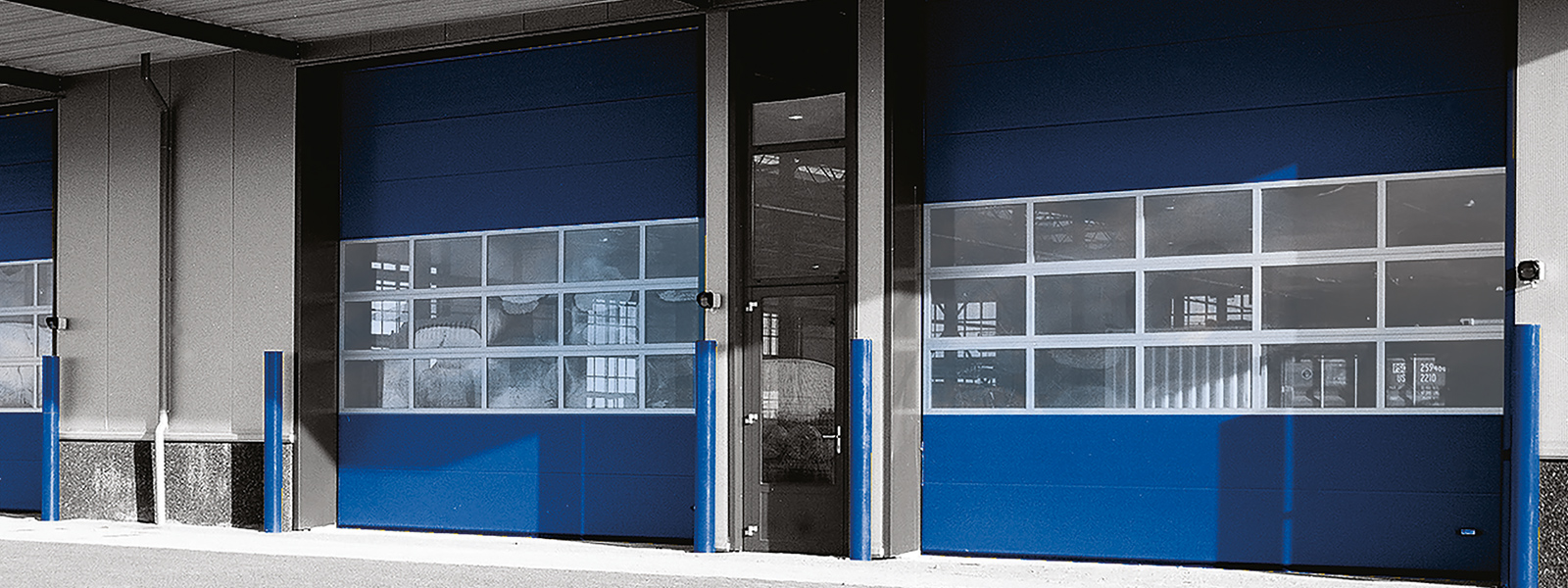

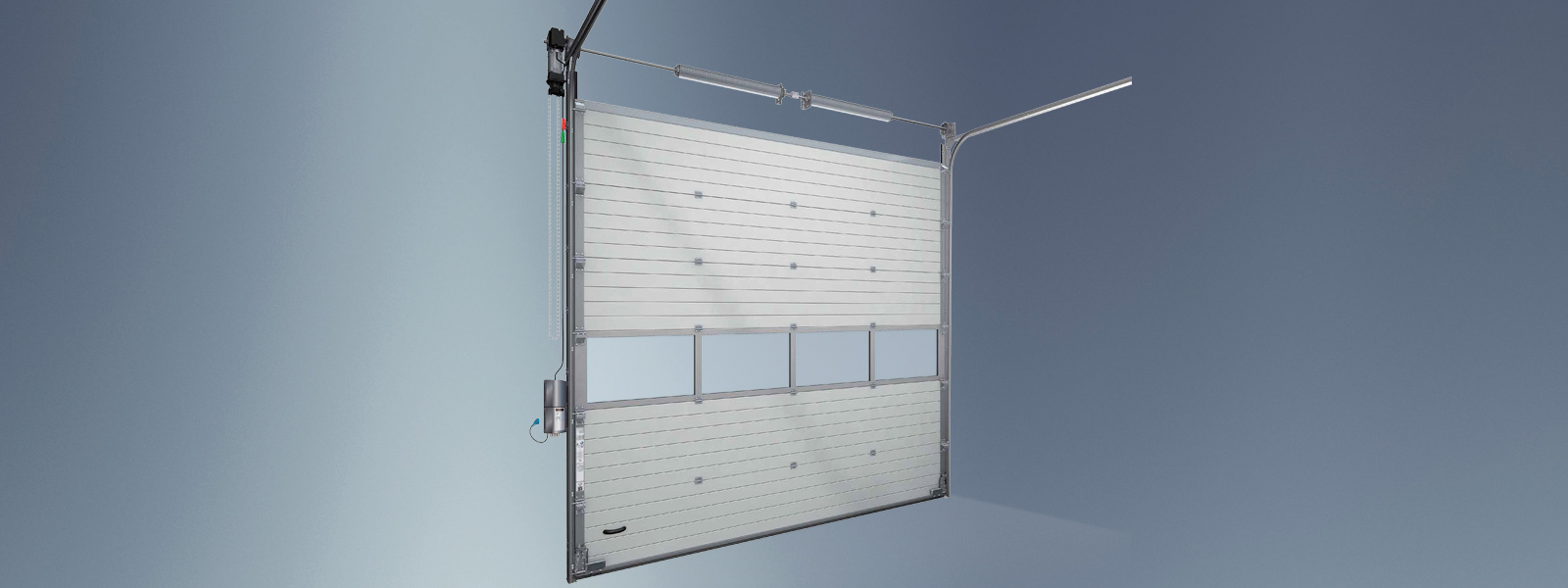

Thermo 40 mm

Novoferms mest populære port

Ledhejseporten Thermo 40 mm er Novoferms mest populære port. Thermo 40 mm er designet og fremstillet ved hjælp af den sidste nye teknologi. Det er en robust port til alle miljøer og imødekommer dine ønsker til en driftssikker løsning. Fleksibilitet betyder alt i produktionsprocessen, og Thermo 40 mm kombineres derfor med funktionalitet, pris og kvalitet.

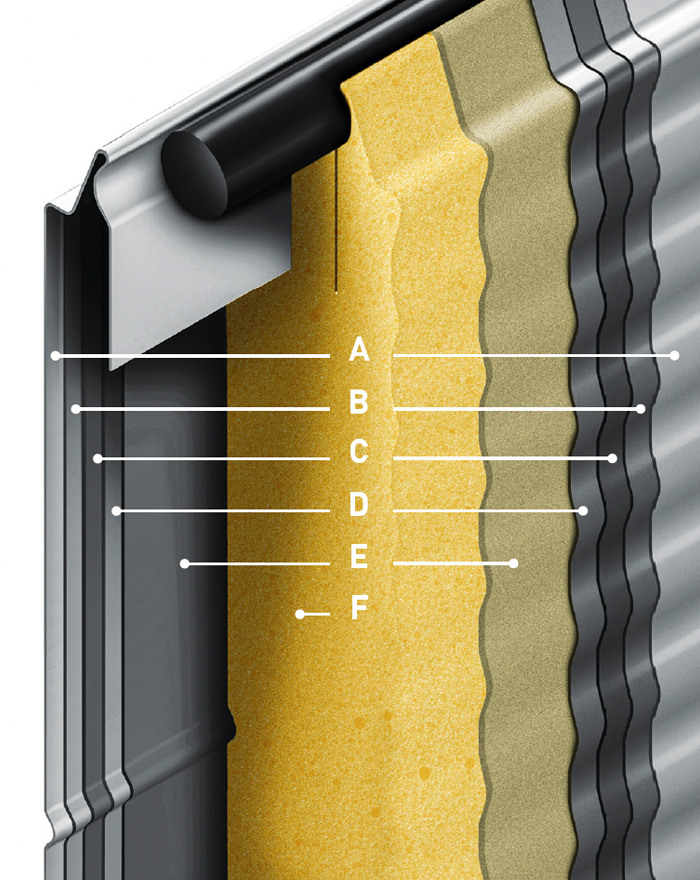

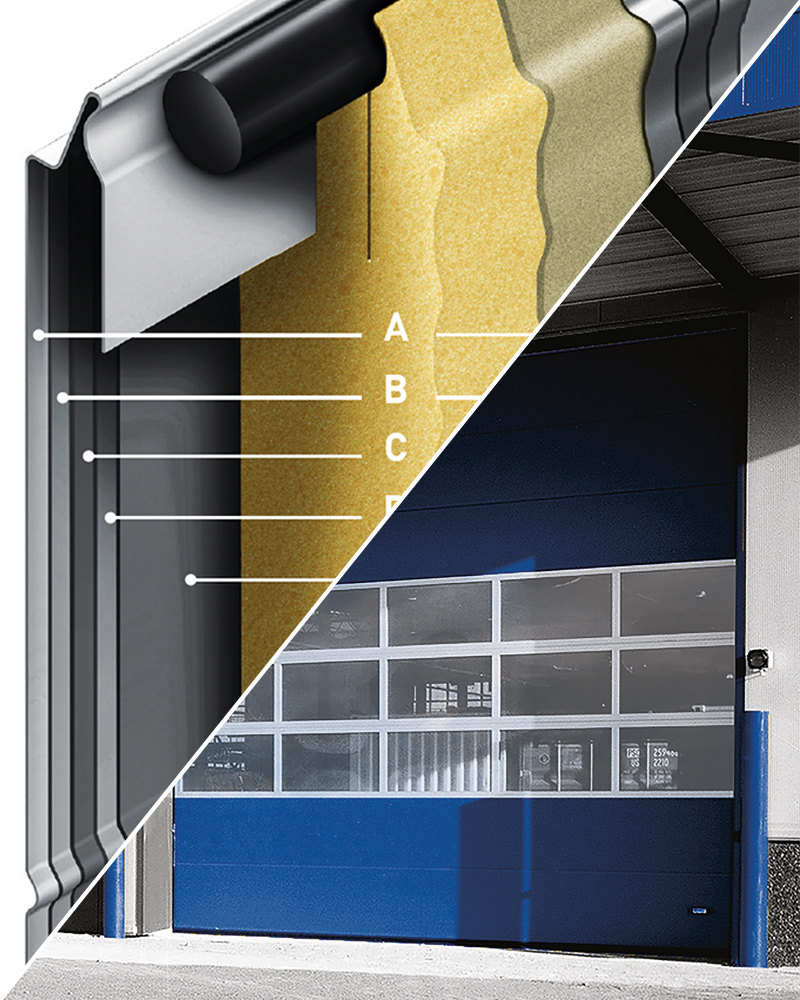

Sandwichkonstrueret Thermo 40 mm-panel

A	Laklag (udvendigt):	I 15 farver, mikroprofileret (standard)*.
B	Zinkbelægning:	275 ^g/m2
C	Stålplade:	0,5 mm
D	Zinkbelægning:	275 ^g/m2
E	Klæbende basislag
F	Hårdt PU-skum:	g = 40 ^kg/m3
A	Lakering (indvendigt):	RAL 9002 vandret profileret
Panelets tykkelse:		40 mm
Varmeisoleringsværdi:		U = 0,52 ^W/m2K
Densitet af PU-skum:		40 ^kg/m3
Lydisolering:		25 dB (for en dør på 4.100 x 2.830 mm uden vindue eller gangdør)

* Andre sektionsdesigns eller overflader og fingerbeskyttelse på forespørgsel.

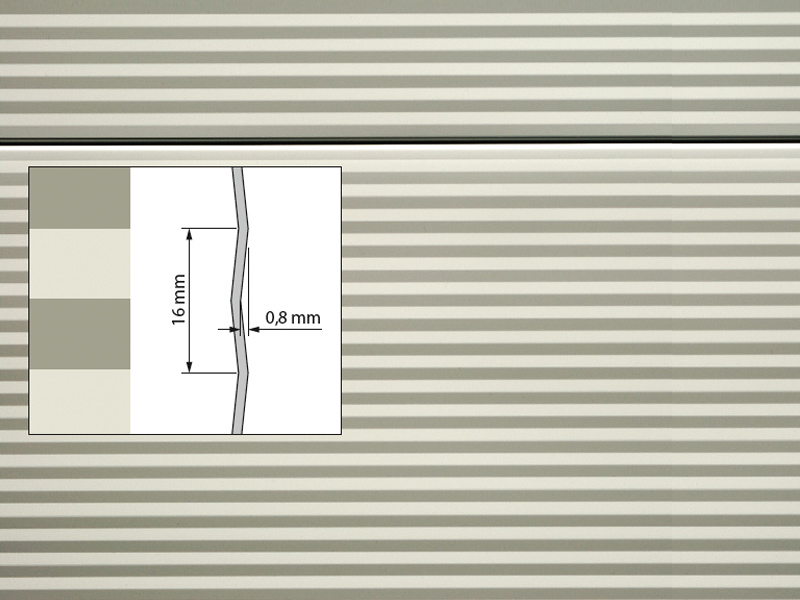

Mikroprofilering i 15 farver som standard uden ekstra omkostninger!

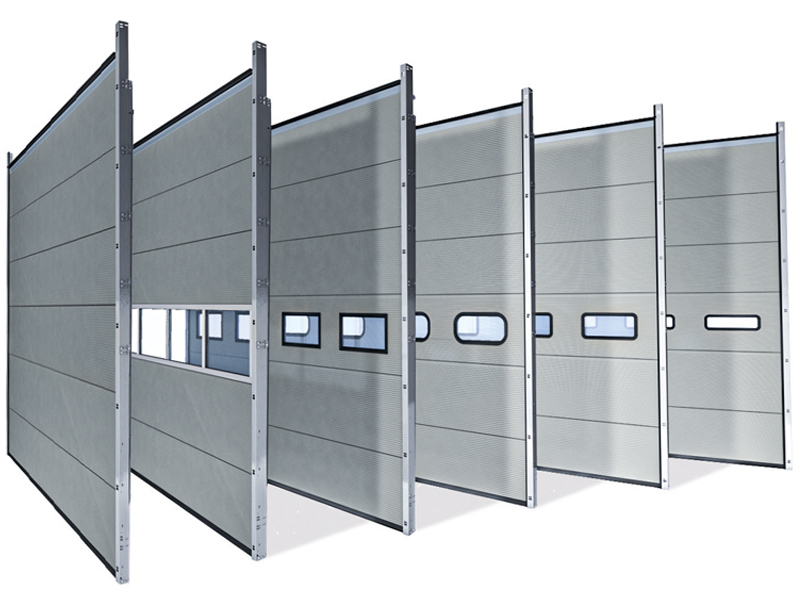

U-Wert Thermo 40 Sektionaltor:
5.000 x 5.000 mm: 0,99^W/m2K

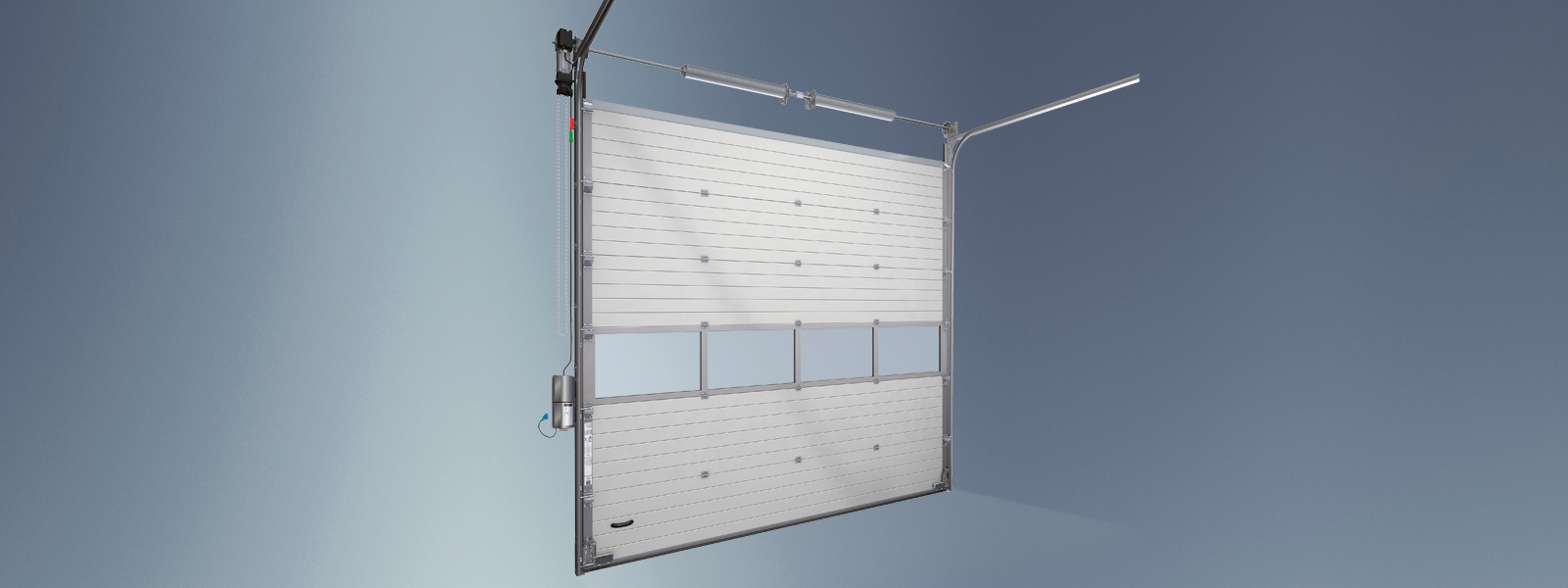

Thermo 60 mm

Optimal isoleringsevne

Thermo 60 mm ledhejseporte har ekstra isolerende og tætnende egenskaber og imødekommer skærpede krav til byggeriet. Portene anvendes i almindelig industri såvel som klimafølsomme områder. Hvis du ønsker at holde din produktionshal eller dit lagerområde ved en konstant temperatur, så er Thermo 60 mm det helt rigtige valg.

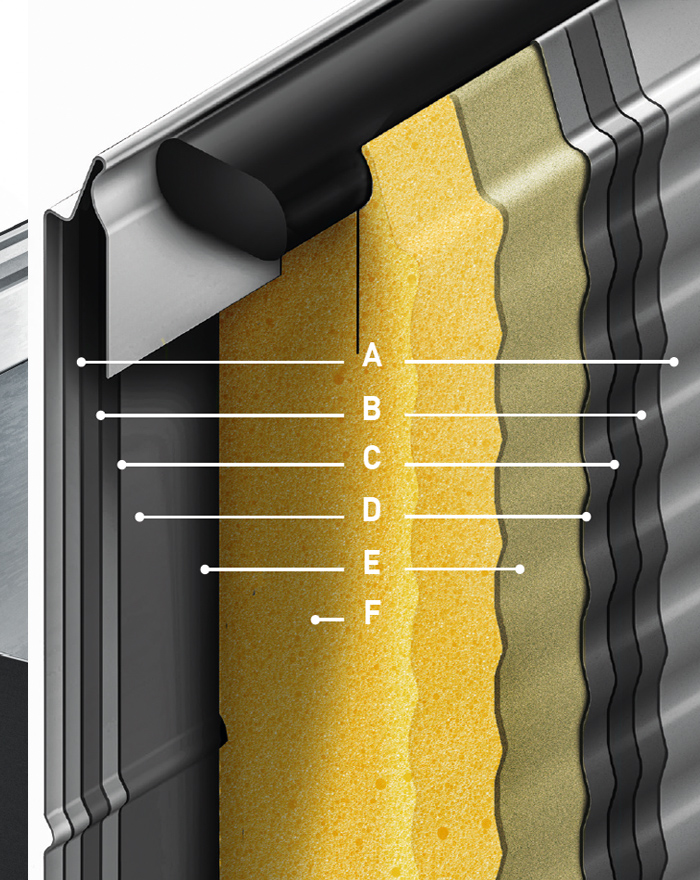

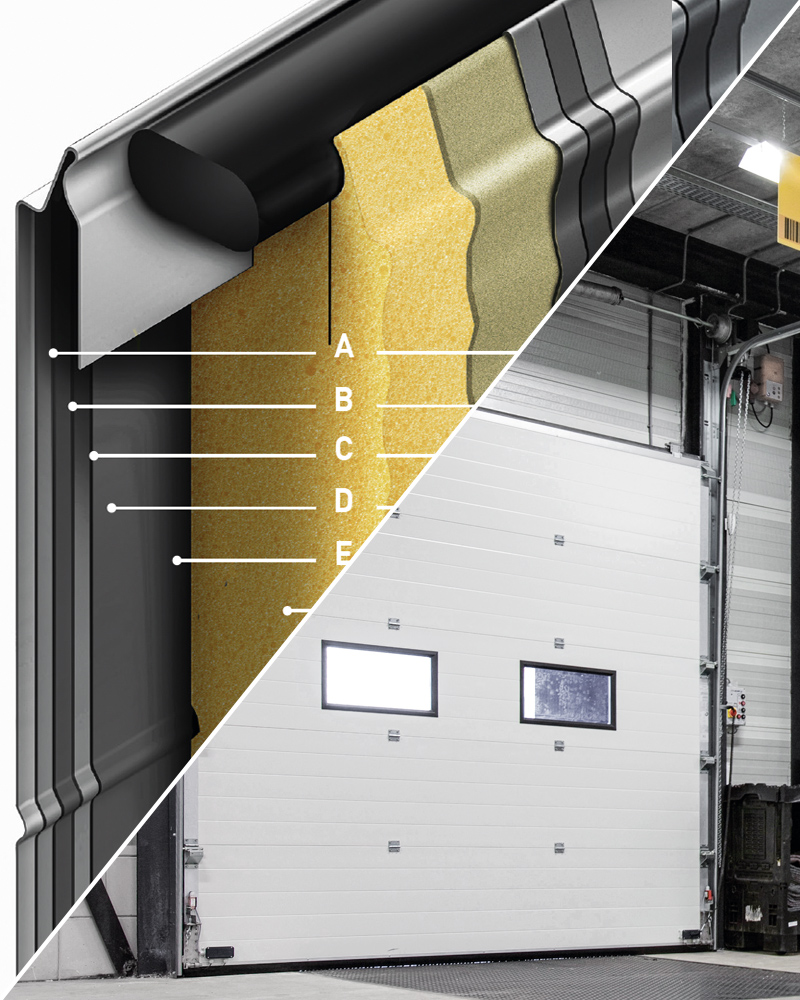

SANDWICHKONSTRUERET THERMO 60 MM-PANEL

A	Laklag (udvendigt):	I 10 farver, mikroprofileret (standard)*.
B	Zinkbelægning:	275 ^g/m2
C	Stålplade:	0,5 mm
D	Zinkbelægning:	275 ^g/m2
E	Klæbende basislag
F	Hårdt PU-skum:	g = 40 ^kg/m3
A	Lakering (indvendigt):	RAL 9002 vandret profileret
Panelets tykkelse:		60 mm
Varmeisoleringsværdi:		U = 0,35 ^W/m2K
Densitet af PU-skum:		40 ^kg/m3
Lydisolering:		25 dB (for en dør på 4.100 x 2.830 mm uden vindue eller gangdør)

* Andre sektionsdesigns eller overflader og fingerbeskyttelse på forespørgsel.

Mikroprofilering i 10 farver som standard uden ekstra omkostninger!

U-Wert Thermo 60 Sektionaltor:
5.000 x 5.000 mm: 0,84^W/m2K

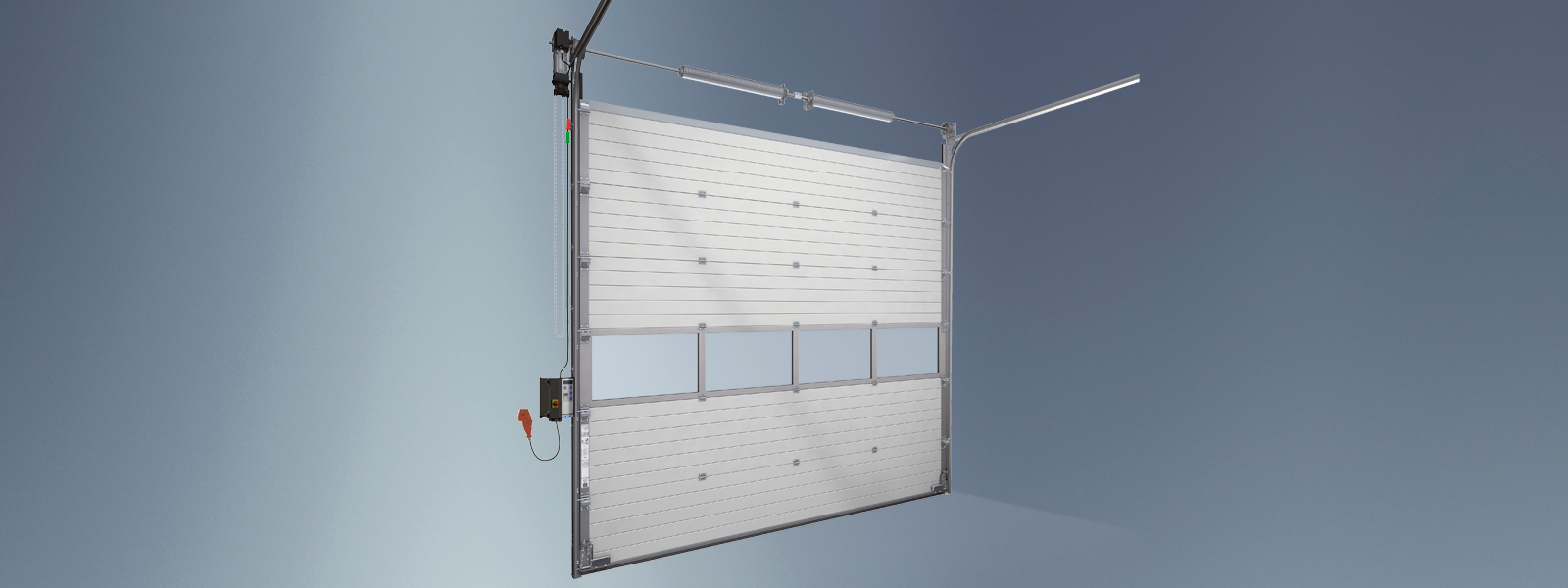

Thermo 80 MM

Paneler med termisk brudt kuldebro

Novoferms Thermo 80 mm leveres med polyurethan opskummende sektioner med en sektionstykkelse på hele 80 mm. Med sin optimale varmeisolering og en U-værdi på 0,25 ^W/m2Kopfylder porten behovene hos kunder, der lægger særlig vægt på energieffektivitet. Derfor er Thermo 80 mm den idelle ledhejseport for kolde kølerum, industrielle bygninger, lager og distribution, hvor der stilles ekstraordinære krav til portens isoleringsevne.

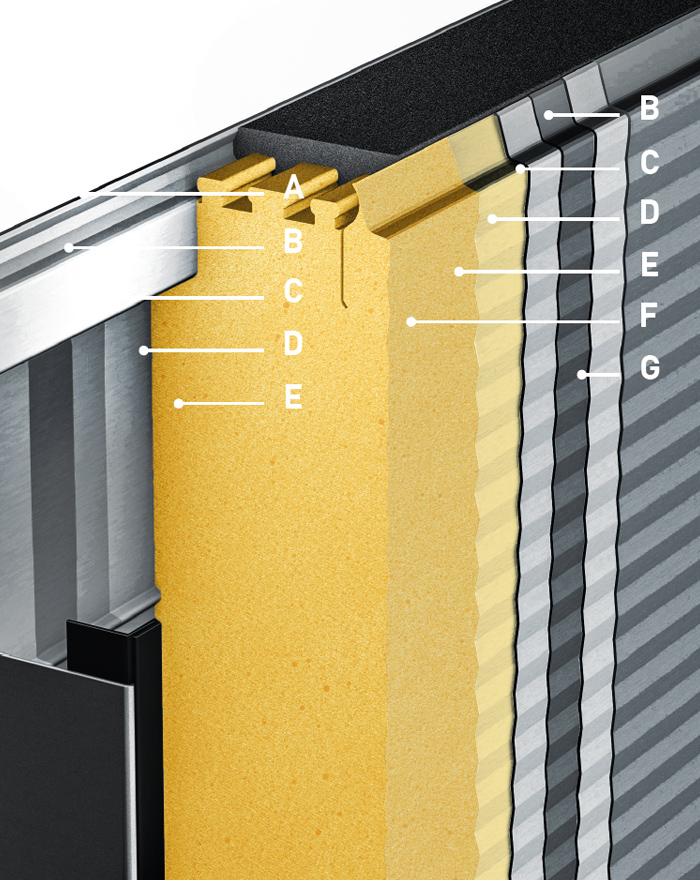

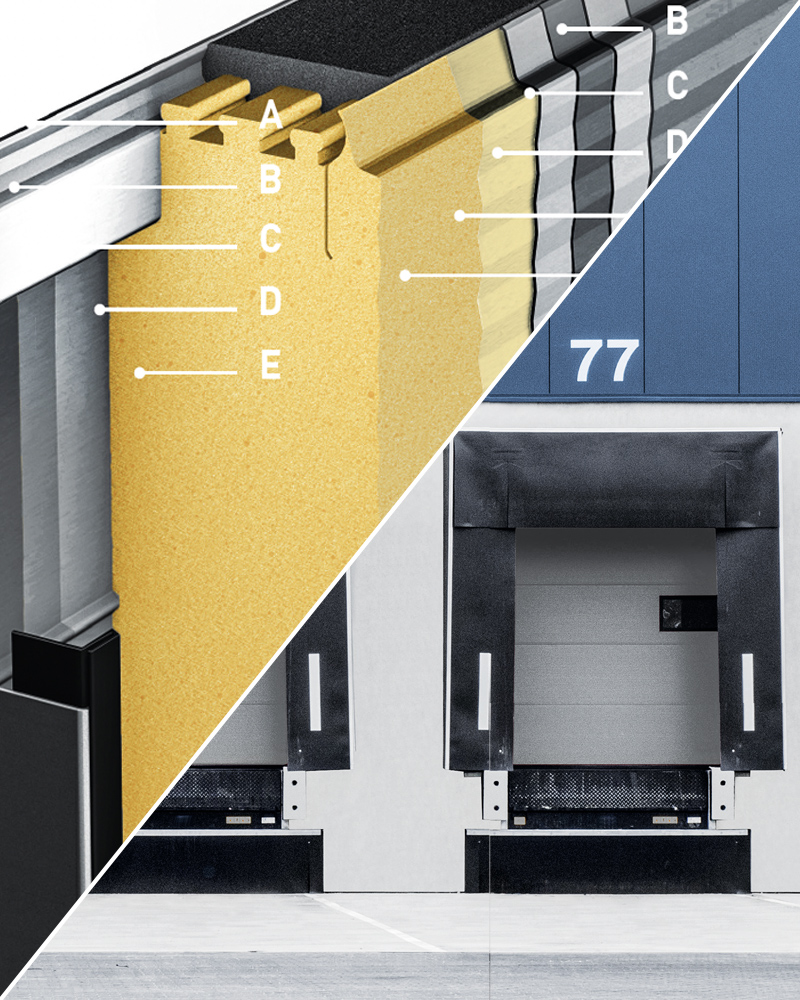

Sandwichkonstrueret Thermo 80 mm-panel

A	Lakering (udvendigt):	I 3 farver, mikroprofileret (standard)*
B	Zinkbelægning:	275 ^g/m2
C	Stålplade:	0,5 mm
D	Zinkbelægning:	275 ^g/m2
E	Klæbende basislag
F	Hårdt PU-skum:	g = 40 ^kg/m3
A	Lakbelægning (indvendigt):	RAL 9002, Stucco Design, vandret profileret
Panelets tykkelse:		80 mm
Varmeisoleringsværdi:		U = 0,25 ^W/m2K
Densitet af PU-skum:		40 ^kg/m3
Lydisolering:		25 dB (ved 4.100 x 2.830 mm; dør uden vindue eller gangdør)

* Andre sektionsdesigns eller overflader og fingerbeskyttelse på forespørgsel.

Mikroprofilering i 3 farver som standard uden ekstra omkostninger!

U-Wert Thermo 80 Sektionaltor:
5.000 x 5.000 mm: 0,49^W/m2K

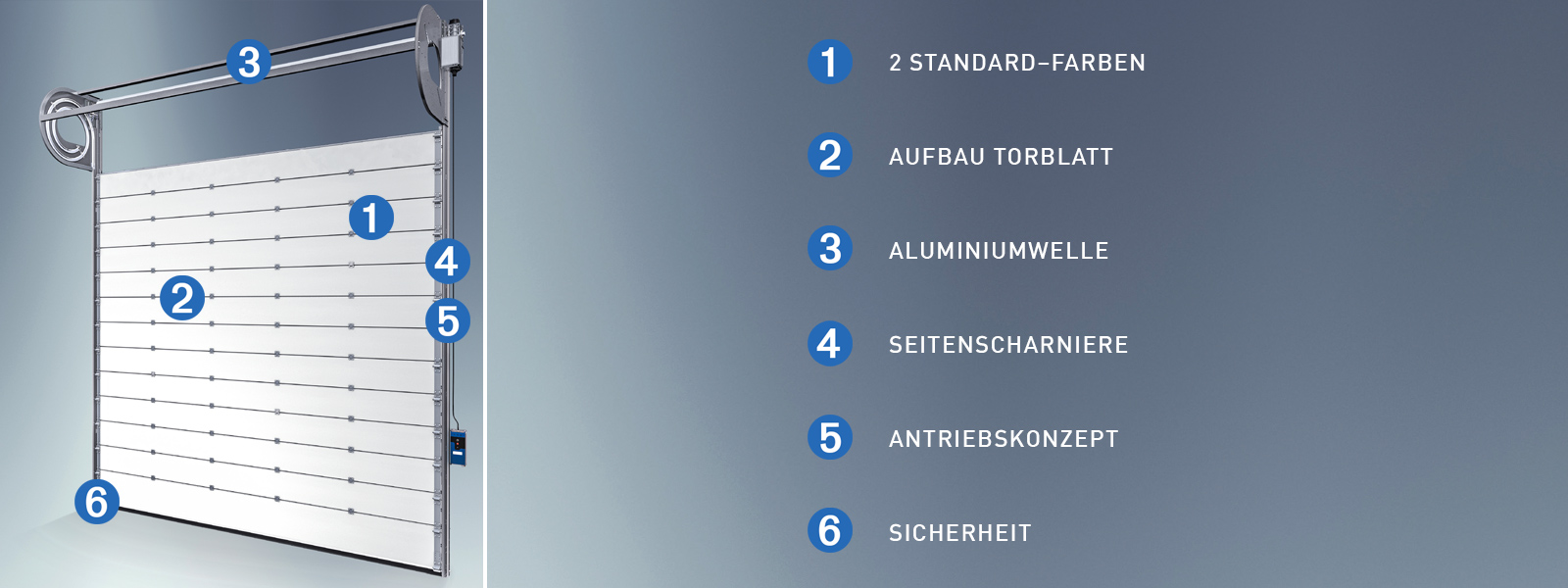

Detaljer NovoSpeed Thermo

Detaljer og muligheder NovoSpeed Thermo

2STANDARDFARVER Har du særlige farveønsker, tilbyder Novoferm også en række muligheder her.

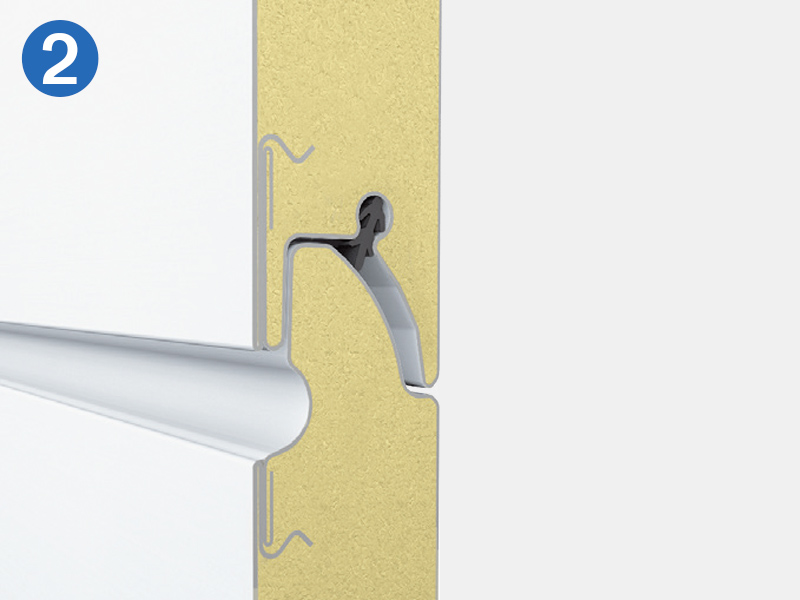

KONSTRUKTION TORBLATT Overgangen mellem Thermo- og NovoLux-sektionerne er stort set vind- og vandtæt.

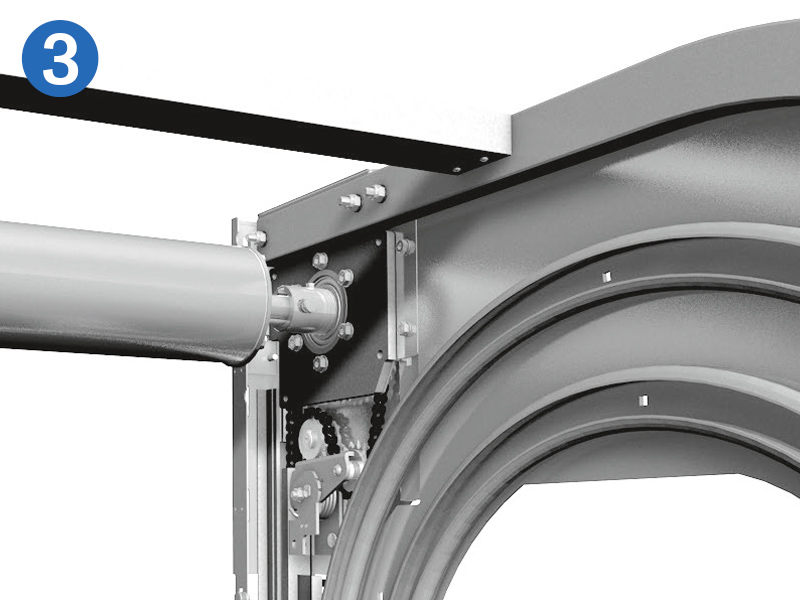

ALUMINIUMAKSEL NovoSpeed Thermo er udstyret med en aluminiumsaksel, der drives af et direkte drev uden vægtkompensation.

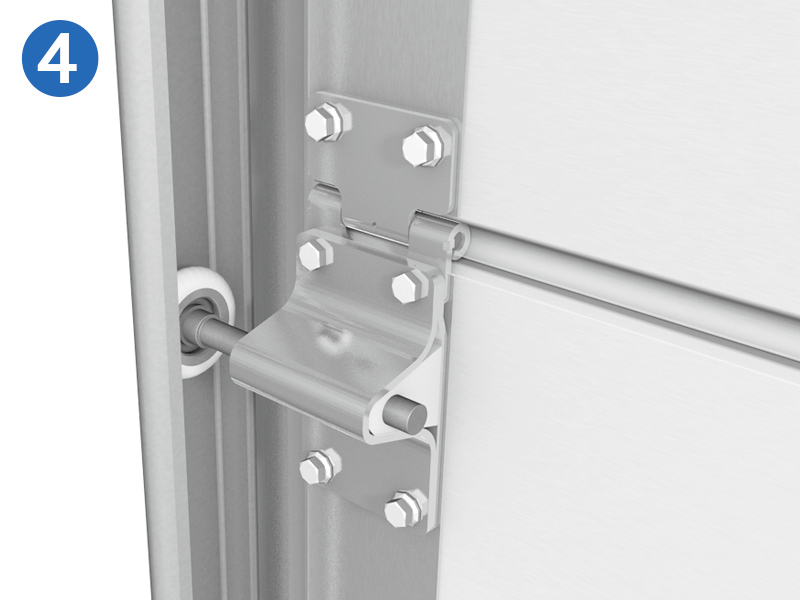

SIDEHÆNGSLER De fladmonterede, justerbare hængsler er sikre og sikrer en perfekt lodret forsegling.

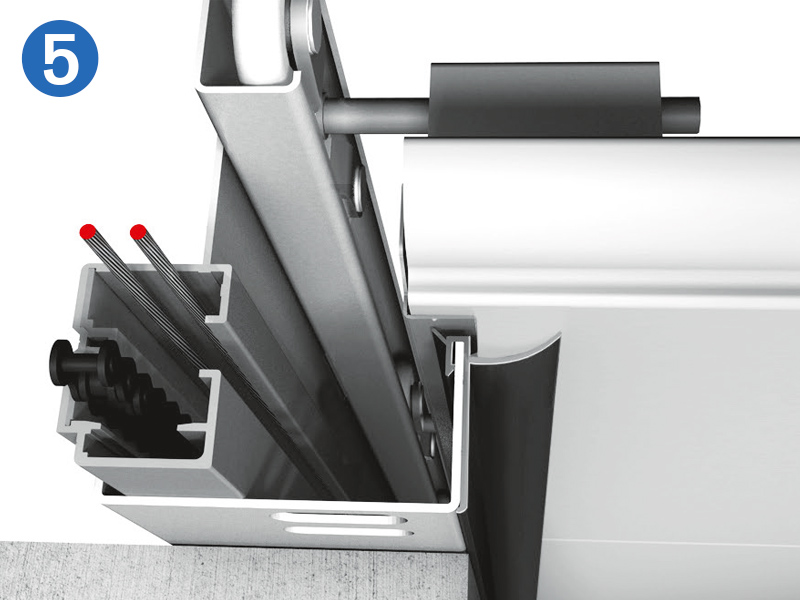

DRIVERKONCEPT Det roterende kæde/stålkabelsystem styrer åbnings- og lukkeprocessen, selv ved høj hastighed.

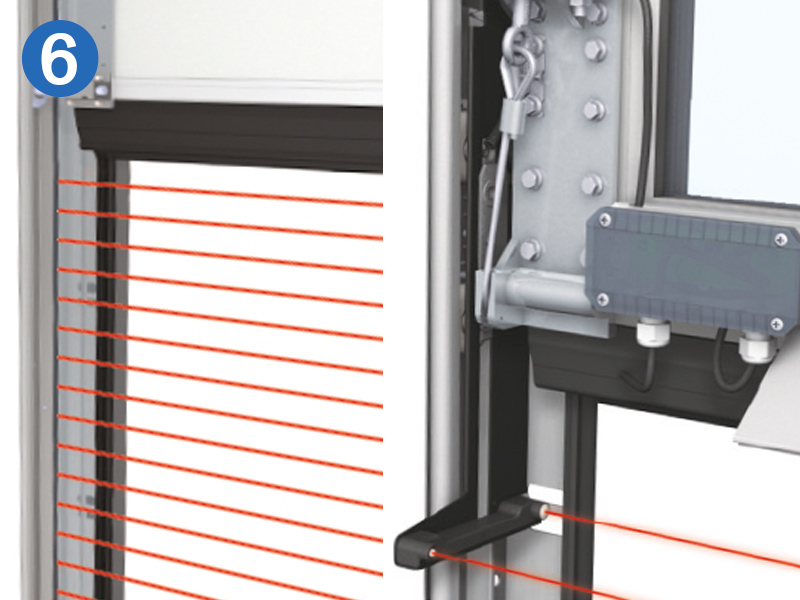

SIKKERHED NovoSpeed Thermo-døren kan beskyttes med en ledende lysbarriere eller et lysgitter. Lysgitteret består af en sender og en modtager og er fabriksmonteret inde i skinnesystemet, så ledningerne ikke er synlige.

Et overblik over dine pluspoint

Isolerende til højisolerende industrielle ledhejseporte Thermo
Fås med 40 mm, 60 mm og 80 mm pladetykkelse
Mikroprofilerede stålplader har fremragende lydabsorberende og isolerende egenskaber; ekstremt vejrbestandige
Termisk isolerede paneler (gælder for 80 mm)
Optimerede overligger- og sidetætninger takket være revideret overliggertætning og dobbelte sidetætninger (gælder for 80 mm)

Mikroprofilering i op til 10 farver som standard uden ekstra omkostninger; særlige farveønsker i en RAL-farve efter eget valg er mulige
Kombination af termiske paneler med NovoLux-sektioner mulig afhængigt af kravene
Ideel løsning til områder, hvor adskillelse mellem temperaturzoner er vigtig
Bedre tætning mellem sektionerne (påvirker 80 mm)
Forbedret gulvtætning ved brug af 2 gulvtætninger (gælder for 80 mm)

FARVER OG UDSTYR

farver

15 STANDARDFARVER UDEN EKSTRA OMKOSTNINGER

Den mikroprofilerede stålplades optiske egenskaber gør portene perfekt egnede til moderne industriel arkitektur.

Foruden Novoferms 15 forskellige standardfarver kan portene ligeledes males i en anden RAL-farve efter kundens ønske.

BEMÆRK: For mørke farver gælder, at disse kan udbøje i tilfælde af en kraftig opvarmning af panelet, i forbindelse med direkte sollys.

THERMO 40/ 60

Brandrød svarende til RAL 3000

THERMO 40

Safirblå svarende til RAL 5003

THERMO 40/ 60

Ensianblå svarende til RAL 5010

THERMO 40/ 60

Firgrøn svarende til RAL 6009

THERMO 40/ 60

Musegrå svarende til RAL 7005

THERMO 40

Merlin Grey - BS18B25

THERMO 40/ 60/ 80

Antracitgrå svarende til RAL 7016

THERMO 40

Sortgrå svarende til RAL 7021

THERMO 40

Merlin Grey - BS18B25

THERMO 40/ 60

Sepiabrun svarende til RAL 8014

THERMO 40/ 60/ 80

Gråhvid svarende til RAL 9002

THERMO 40

Dyb sort svarende til RAL 9005

THERMO 40/ 60/ 80

Hvid aluminium svarende til RAL 9006

THERMO 40/ 60

Grå aluminium svarende til RAL 9007

THERMO 40/ 60

Ren hvid svarende til RAL 9010

STUCCO PROFILIERUNG - THERMO 40

Antracitgrå svarende til RAL 7016

Gråhvid svarende til RAL 9002

Ren hvid svarende til RAL 9010

Bemærk: Ud over de 15 (iso 40) standardfarver til mikroprofilering fås der 3 standardfarver til iso 40-stukpaneler.

LYS OG VISUELLE ELEMENTER

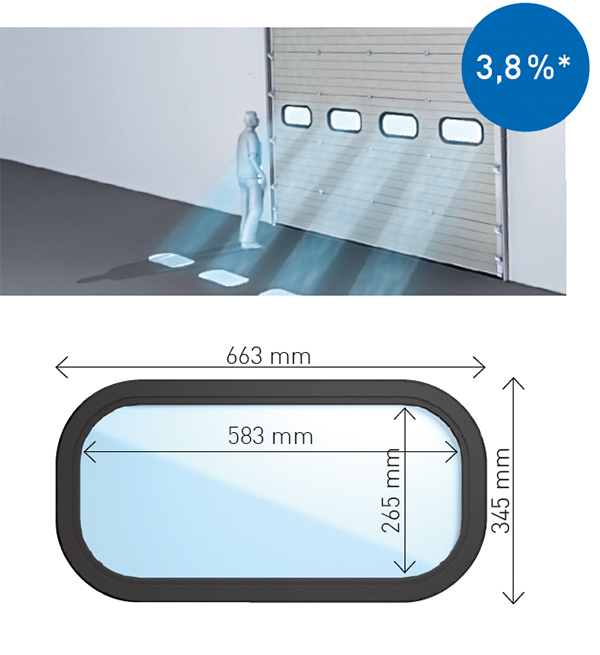

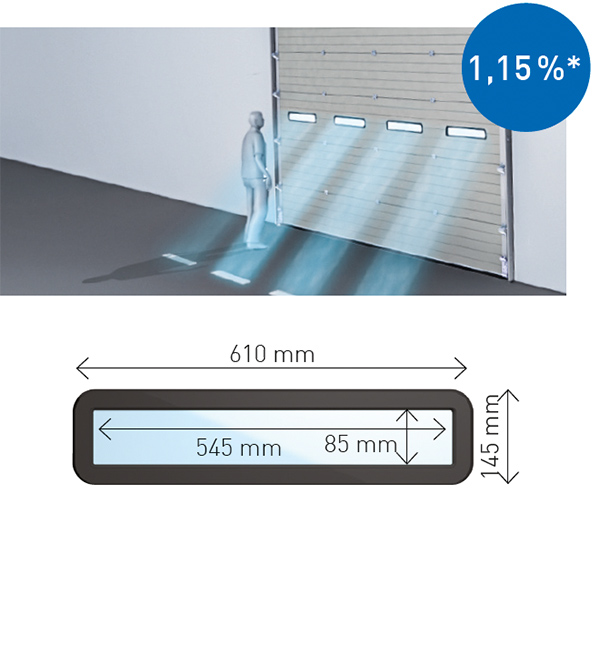

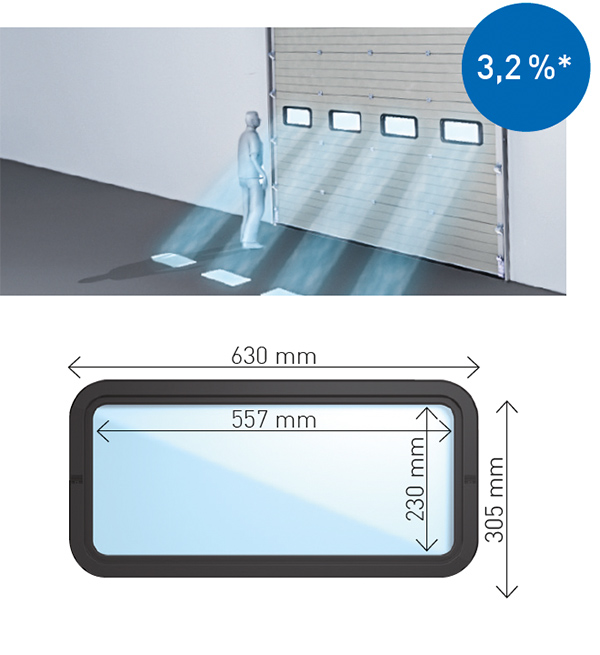

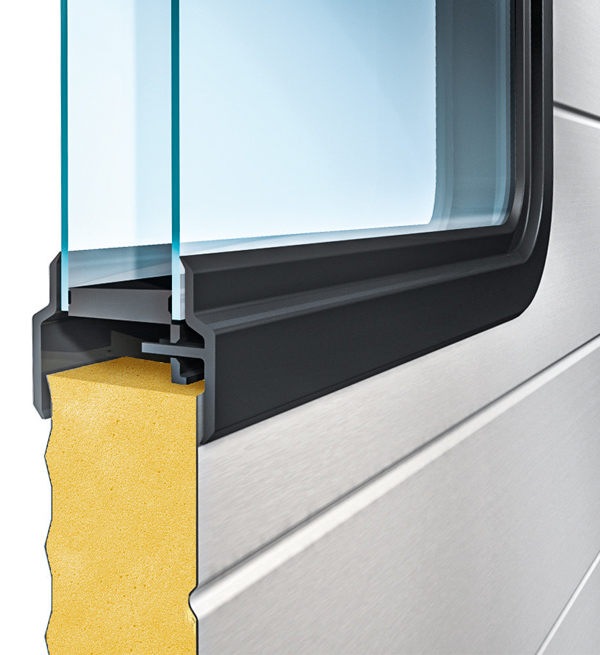

Vinduestyper

Thermo ledhejseporte kan forsynes med vinduer af plexiglas, hvilket øger det naturlige lys og forbedrer udsynet. Standardvinduerne er aflange med lige eller afrundede hjørner og enkelt eller dobbelt glas.

For at opnå yderligere sikkerhed mod indbrud kan der desuden fås rektangulære vinduer med afrundede hjørner.

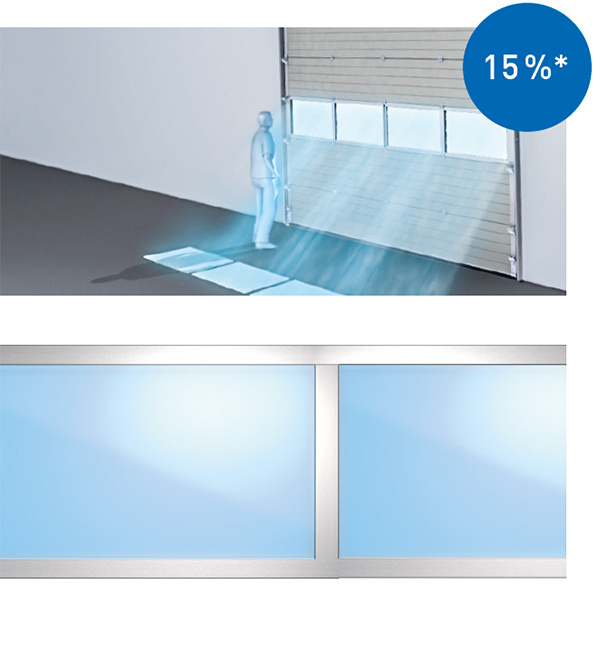

THERMO 40/ 60/ 80

Masser af lys og godt udsyn

THERMO 40

Afrundede hjørner (r = 60 mm)

THERMO 40

Afrundede hjørner (r = 100 mm)

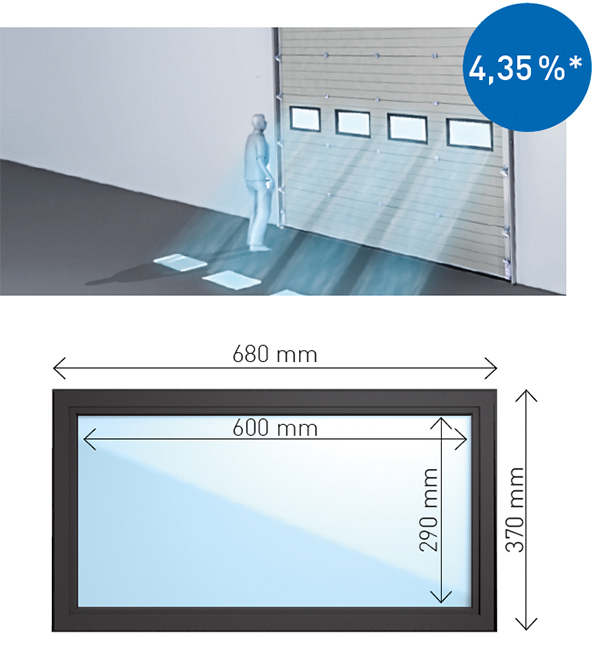

THERMO 40/ 60/ 80

Lige hjørner

THERMO 40/ 60/ 80

Smalle og indbrudssikre

THERMO 40

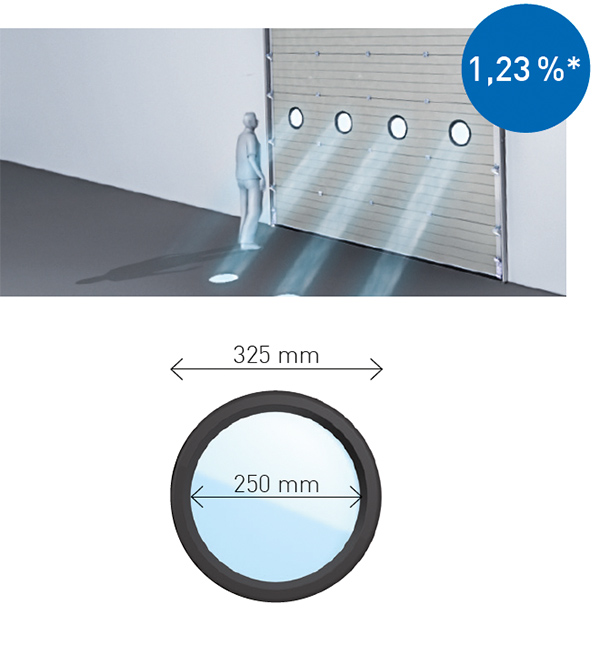

Runde vinduer

* Lysudbytte af vinduerne
