SKINNESYSTEMER

Novoferm tilbyder et bredt udvalg af modulopbyggede skinnesystemer, der er tilpasset de specifikke omgivelser, hvor porten monteres. Systemerne samles så vidt muligt på forhånd for at sikre en effektiv installation. Gennem hele udviklings- og monteringsprocessen er certificeret kvalitet og holdbarhed i fokus. Skinnesystemerne kan anvendes til både Thermo- og NovoLux-porte.

Oversigt over skinnesystemer

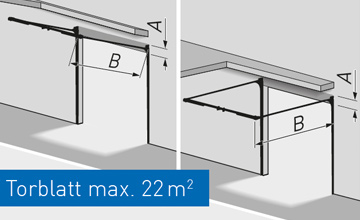

T240 (B24)

Lavt løft skinnesystem, integrerede kabler + stålstøtteprofil

A = 240 mm

B = åben højde + 1000 mm

Maks. bredde 6500 mm

T340 (B34)

Standard skinnesystem, ophængspakke bag + stålstøtteprofil

A = 340 mm

B = åben bredde + 750 mm

Maks. bredde 4500 mm

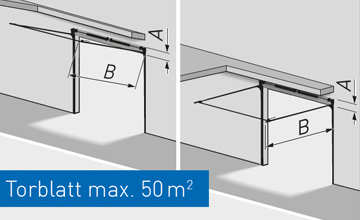

T450 (B45)

Standard skinnesystem

A = 430-510 mm

B = åben højde + 650 mm

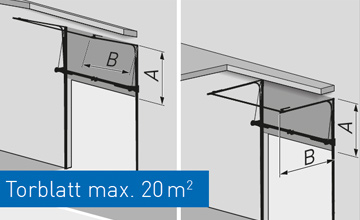

T400 hF (B350)

Højt løft skinnesystem med lav fjederaksel + stålstøtteprofil

A = hejsehøjde + 200 mm

B = åben højde - hejsehøjde + 600 mm

Maks. bredde 4500 mm

Løft min. 1450 mm

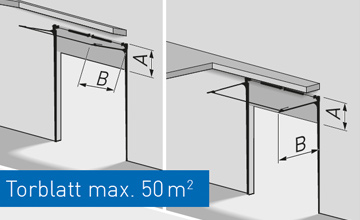

T400 (B350)

Højt løft skinnesystem

A = hejsehøjde + 400 mm

B = åben højde - hejsehøjde + 600 mm

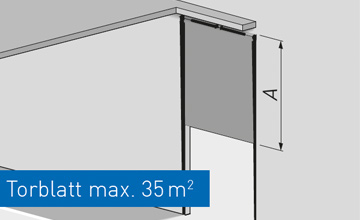

T500 (B550)

Vertikalt skinnesystem

B = åben højde + 560 mm

B= n/a

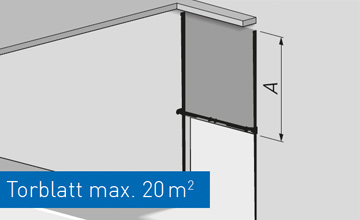

T500 hF (B550)

Vertikalt skinnesystem med lav fjederaksel + stålstøtteprofil

B = åben højde + 400 mm

B = n/a

Maks. bredde 4500 mm

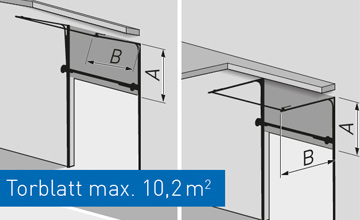

T400 DS (B350 læsserampe)

Højt løft skinnesystem ved lav fjederaksel

A = hejsehøjde + 200 mm

B = åben højde - hejsehøjde + 600 mm

Maks. bredde 3200 mm

Maks. højde 3200 mm

Løft min. 1700 mm

T400 DDE (fås fra 9 døre) LØFTEBESLAG MED NEDRE FJEDERSKAFT + STÅLSTØTTEPROFIL (FORKONSTRUERET) A = Løft + 200 mm B = Fri højde - løft + 600 mm Bredde max. 3.200 mm Højde max. 3.200 mm Nødvendig løft min. 1.700 mm

T500 DS (B550 læsserampe)

Vertikalt skinnesystem med lav fjederaksel

B = åben højde + 400 mm

Maks. bredde 3200 mm

Maks. højde 3200 mm

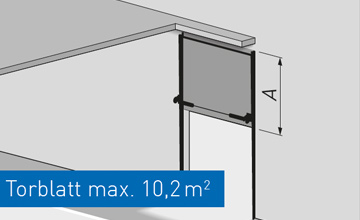

T500 DDE (fås fra 9 døre) VERTIKALLUKKE MED BUNDPLACERET FJÆRSELSKAFT + STÅLSTØTTEPROFIL (PRÆKONSTRUERET) A = Fri højde + 550 mm Bredde maks. 3.200 mm Højde maks. 3.200 mm

Opbygningen af skinnesystemer

Set indefra

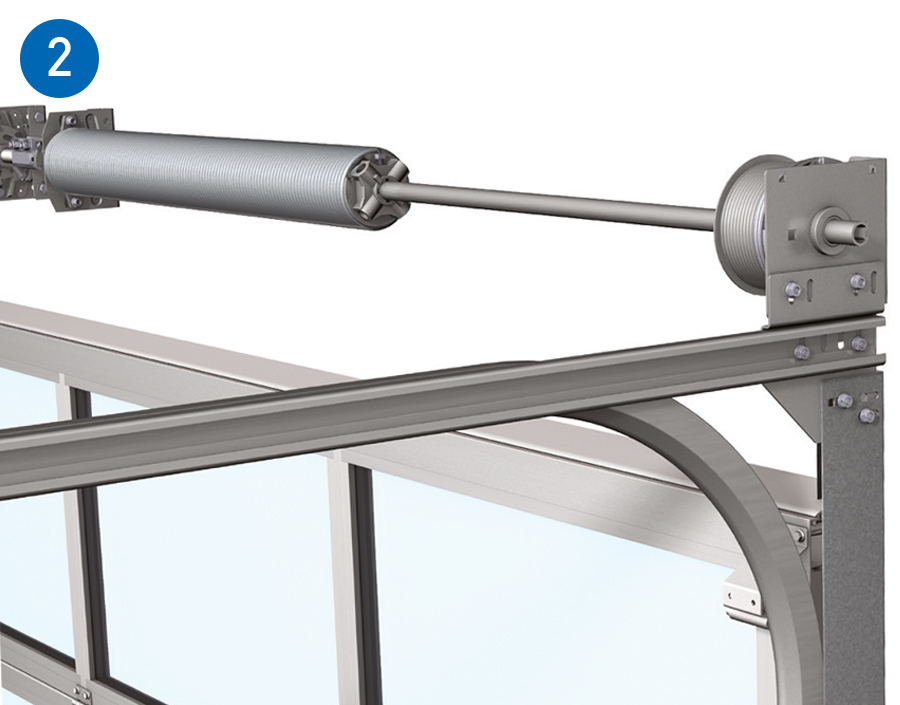

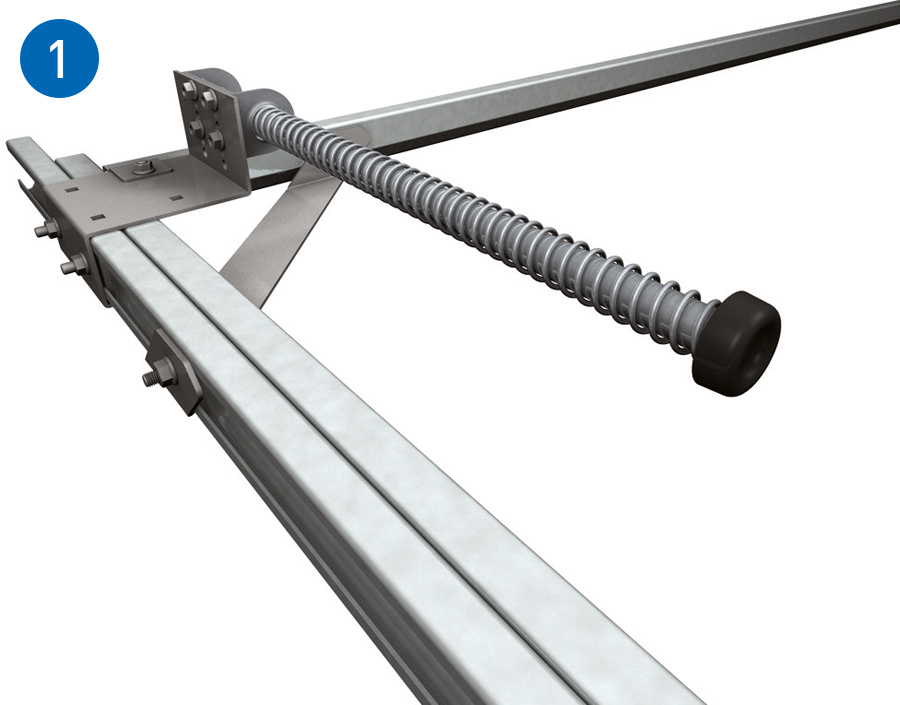

Stopfjeder

Den robustbyggede stopfjeder sikrer, at porten absorberer og ikke holdes på plads i sin position. Stopfjederens længde afhænger af portens konfiguration.

M8-bolte

Vi anvender altid M8-bolte til samling af beslaget og de lodrette og vandrette køreskinner. Det betyder, at portene monteres på kort tid grundet de præsamlede dele.

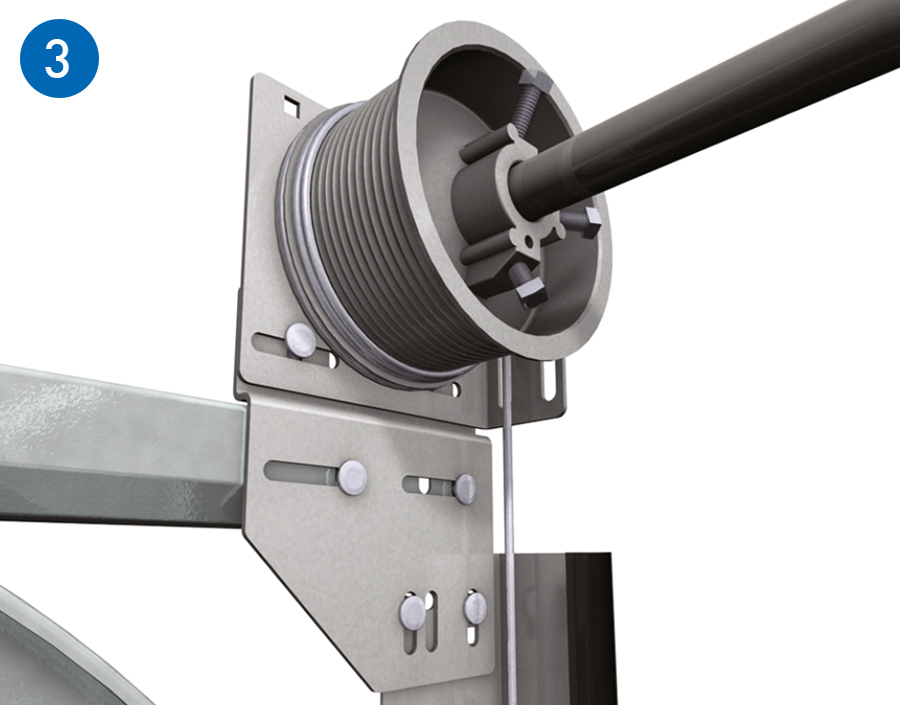

Kablets position

Grundet vores skinnesystemers og plademetalkomponenters modulopbygning kan vi sikre den perfekte kabelposition i forhold til de lodrette skinner, hvilket medfører optimal driftssikkerhed.

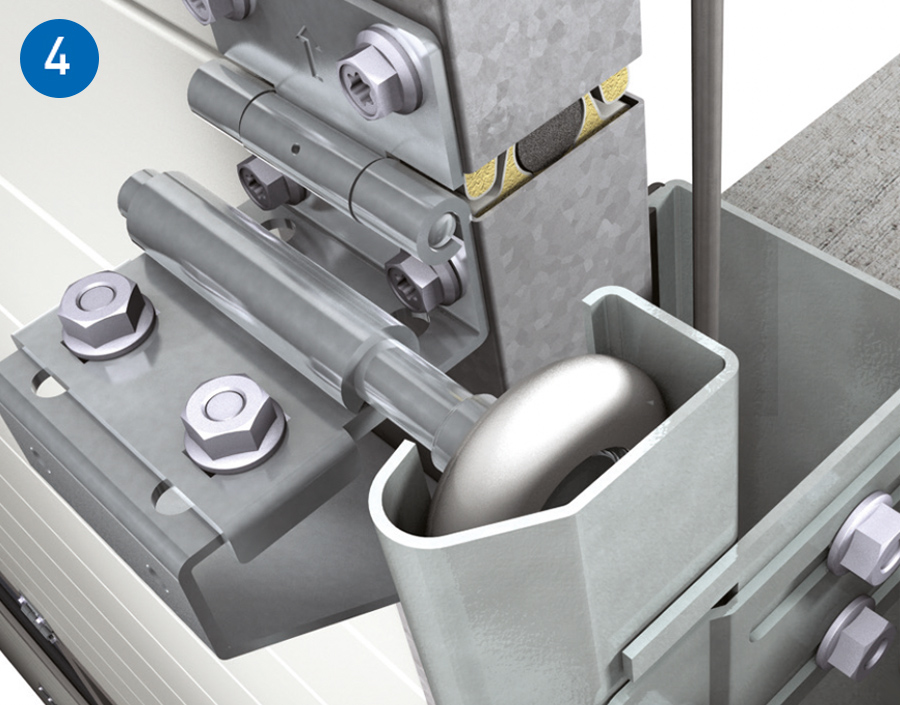

Sikkerhedsskinner

Sikkerhedsstyret sikrer, at rullerne ikke kører af skinnerne. Som en ekstra sikkerhedsforholdsregel er kablet indkapslet sikkert i konstruktionen.
