Hydrauliske læsseramper

Novoferm tilbyder et bredt udvalg af hydrauliske læsseramper, der imødekommer mange forskellige miljøer og læssesituationer. Læs videre nedenfor og få et overblik over de forskellige muligheder.

Oversigt over læsseramper

NovoDock L530

Hydraulisk læsserampe med fremskydeligt næb til de mest krævende behov

NovoDock L320

Hydraulisk læsserampe med hængslet næb

NovoDock EVO X

Den næste generation af læsseramper

NovoDock L730i

Bekræftet energibesparelser

Sammenligning og egenskaber

Sammenligning af læsseramper med fremskydeligt næb

	Produktets egenskaber	L730i ISO	L730i Standard	L530	L530R	P1530	L550i	VL6020
	med fremføring	●	●	●	●	●	●	●
	med foldbar kile
	ISO-dok	●	●
Pakker med ekstraudstyr	^GreenPlus	●	●	o	o	o	●
	^GreenSLOD			o	o	o
	^IsoPlus			o	o	o	o
	^DoorPlus	o	o	o	o	o	o
	^SafetyPlus	o	o	o	o	o	o
	Nominel belastning i henhold til EN 1398 i kN	60	60	60	60	60	100	60/20
	Nominelle længder (NL) i mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500	3.500, 4.000, 4.500, 5.000
	Nominelle bredder i mm	2.000, 2.250	2.000, 2.250	1.750, 2.000, 2.250, 2.400	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000, 2.200, 2.250	2.000, 2.250, 2.400	2.000
Samlet højde	600 mm			op til 3.000 mm (NL)	op til 3.000 mm (NL)
	700 mm/725 mm1⁾			op til 3.000 mm (NL)	op til 3.000 mm (NL)	op til 3.000 mm (NL)	op til 2.500 mm (NL)
	800 mm /830 mm2⁾	op til 3.000 mm (NL)	op til 3.000 mm (NL)				ved 3.000 mm (NL)
	900 mm/1200 mm3⁾	ved 3.000 mm (NL)	ved 3.000 mm (NL)				fra 3.500 mm (NL)	op til 5.000 mm (NL)
	Længde på fremførings-/foldningskile i mm	● 700 / o 1.000	● 500 / o 700 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	500	● 500 / o 1.000
	Strømforsyning	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65	IP 65	IP 65	IP 65	IP 65	IP 65	IP 54
	Motoreffekt i kW	maks. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5
Designfunktion	Plateau af riveplade i mm	8/10	8/10	8/10	8/10	8/10	10/12	8/10
Designfunktion	Indføring/foldning af kilens afrivningsplade i mm	12/14	12/14	12/14	12/14	12/14	15/17	15/17
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600			330 (405)/300 (315)	330 (405)/300 (315)
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾	360 (440)/400 (435)	360 (440)/400 (435)	360 (460)/380 (430)	300/400
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, samlet højde 600			430 (500)/290 (280)	430 (500)/290 (280)
	Nominel længde 2500, samlet højde 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾	470 (540)/370 (390)	470 (540)/370 (390)	470 (590)/350 (390)	300/400
	Nominel længde 2750, samlet højde 600				400 (500)/270 (270)
	Nominel længde 2750, samlet højde 700				430 (530)/350 (370)
	Nominel længde 3000, samlet højde 600			420 (475)/270 (260)	420 (475)/270 (260)
	Nominel længde 3000, samlet højde 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾	480 (565)/400 (390)	480 (565)/400 (390)	480 (590)/400 (380)
	Nominel længde 3000, samlet højde 800 /9002⁾	400 (430)/370 (400)	370/3504⁾				370/400
	Nominel længde 3500, samlet højde 800
	Nominel længde 3500, samlet højde 900/12003⁾						450/400	400/600
	Nominel længde 4000, samlet højde 900/12003⁾						450/400	400/650
	Nominel længde 4500, samlet højde 900/12003⁾						450/400	400/750
	Nominel længde 5000, samlet højde 1200							400/775
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Kontrolsystem	Novo i-Vision	Novo i-Vision	Novo SuperVision 5	Novo SuperVision 5	Novo SuperVision 5	Novo i-Vision	Kontrol med 5 knapper
	Novo i-Vision version	● TA \| oTAD	● TA \| o TAD	o TA \| o TAD	o TA \| o TAD	o TA \| o TAD	● TA \| o TAD
	Novoferm kommunikationsgrænseflade (NCI)	●	●	o	o	o	●
Farver	RAL 5010 (ensianblå)	●	●	●	●	●	●	●
	RAL 7016 (antracitgrå)	●	●	●	●	●	●	●
	RAL 9005 (sort)	●	●	●	●	●	●	●
	Yderligere RAL-farver	o	o	o	o	o	o	o
	galvaniseret	o	o	o	o	o	o	o
● Standard o Option 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Sammenligning af læsseramper med hængslet næb

	Produktets egenskaber	L320	L320R	L320e	P1320	L350i
	Fremskydeligt næb
	Hængslet næb	●	●	●	●	●
	ISO-dock
Pakker med ekstraudstyr	^GreenPlus	o	o	o	o	●
	^GreenSLOD
	^IsoPlus	o	o		o	o
	^DoorPlus	o	o	o	o
	^SafetyPlus	o	o	o	o	o
	Nominel belastning i henhold til EN 1398 i kN	60	60	60	60	100
	Nominelle længde (NL) i mm	2.000, 2.500, 2.750, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.250, 2.500, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Nominelle bredde i mm	2.000, 2.100, 2.250	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000	2.000, 2.200, 2.250	1.750, 2.000, 2.250
Samlet højde	600 mm	op til 3.000 mm (NL)	op til 3.000 mm (NL)	op til 3.000 mm (NL)	op til 3.000 mm (NL)	op til 3.000 mm (NL)
	700 mm/725 mm1⁾					op til 3.000 mm (NL)
	800 mm /830 mm2⁾					ved 3.000 mm (NL)
	900 mm/1200 mm3⁾					fra 4.000 mm (NL)
	Længde på fremførings-/foldningskile i mm	400	400	400	400	400
	Strømforsyning	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65	IP 65	IP 65	IP 65	IP 65
	Motoreffekt i kW	maks. 0,75	max. 0,75	max. 0,75	max. 0,75	maks. 1,5
Designfunktion	Plateau af riveplade i mm	6/8	6/8	6/8	6/8	8/10
Designfunktion	Indføring/foldning af kilens afrivningsplade i mm	12/14	12/14	12/14	12/14	15/17
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600	360/300	360/300	360/270		250/290
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾				360/320	290/340
	Nominel længde 2250, samlet højde 600			360/270
	Nominel længde 2500, samlet højde 600	380/270	380/270	330/270		310/270
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾				380/290	360/330
	Nominel længde 2750, samlet højde 600	390/270	390/270
	Nominel længde 2750, samlet højde 700
	Nominel længde 3000, samlet højde 600	400/260	400/260	270/270		360/270
	Nominel længde 3000, samlet højde 700/7251⁾/8302⁾				400/290	430/330
	Nominel længde 3000, samlet højde 800 /9002⁾
	Nominel længde 3500, samlet højde 800					520/350
	Nominel længde 3500, samlet højde 900/12003⁾
	Nominel længde 4000, samlet højde 900/12003⁾					570/350
	Nominel længde 4500, totalhøjde 900/12003⁾					620/350
	Nominel længde 5000, samlet højde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Kontrolsystem	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo i-Vision
	Novo i-Vision version	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	● HAR1
	Novoferm kommunikationsgrænseflade (NCI)	o	o	o	o	●
Farver	RAL 5010 (ensianblå)	●	●	●	●	●
	RAL 7016 (antracitgrå)	●	●	●	●	●
	RAL 9005 (sort)	●	●	●	●	●
	Yderligere RAL-farver	o	o	o	o	o
	galvaniseret	o	o	o	o	o
● Standard o Option 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Novodock Evo x

X-TRA safety

iQ-Slide - Intelligent fremskydeligt næb følger lastbilen

iQ-Slide er en patenteret løsning, der automatisk aktiverer en fremadgående bevægelse af læsserampen, så den følger lastbilens bevægelser. Næbbet forhindres dermed i at glide af ladet. Hvis næbbet har nået sin maksimale længde, og det ikke længere er muligt at følge lastbilen, udløses en alarm, og en LED på betjeningspanelet viser, at funktionen ikke længere er aktiv.

SLOD-funktion - sikker åbning af lastbilens bagdøre

Grundet SLOD-funktionen kan operatøren åbne lastbilens bagdøre uden risiko for at falde ned fra læsserampen. Dette er en vigtig sikkerhed. Med denne funktion udføres alle bevægelser af læsserampen via én enkelt betjeningsknap - enkelt og effektivt.

X-TRA silence

Alu-Slide - Glidende overgang fra lastbil til læsserampe

De fremskydelige segmenter, som er fremstillet af højstyrke-aluminium, muliggør en glattere og mindre stejl overgang til lastbilen. Dette beskytter både de transporterede varer og gaffeltrucken. Derudover er systemet mere ergonomisk for gaffeltruckføreren og skåner ryggen. Lydniveauet reduceres samtidig markant. Den længere anliggelsesflade på aluminiumsegmenterne øger sikkerheden og mindsker risikoen for at glide af ladet.

Silence Plus - Helt stille

Den nye, valgfrie belægning på EVO X-læsserampen reducerer støjniveauet med op til 85 %! Uafhængige tests ( f.eks. TÜV Nord) bekræfter den markante støjreduktion ved gennemkørsel. Samtidig overgår både skridsikkerhed og stabilitet lignende produkter på markedet.

X-TRA efficiency

QuickDock-funktion - gør det enkelt

Den nemmeste og hurtigste måde at betjene en læsserampe på: Positioneringen af næbbet udføres med ét enkelt tryk på en knap. Det bliver hverken hurtigere eller enklere.

Du skal kun bruge QuickDock-knappen for at betjene EVO X præcist og sikkert. Hævning og udkørsel af det fremskydelige næb sker i dødmandsfunktion.

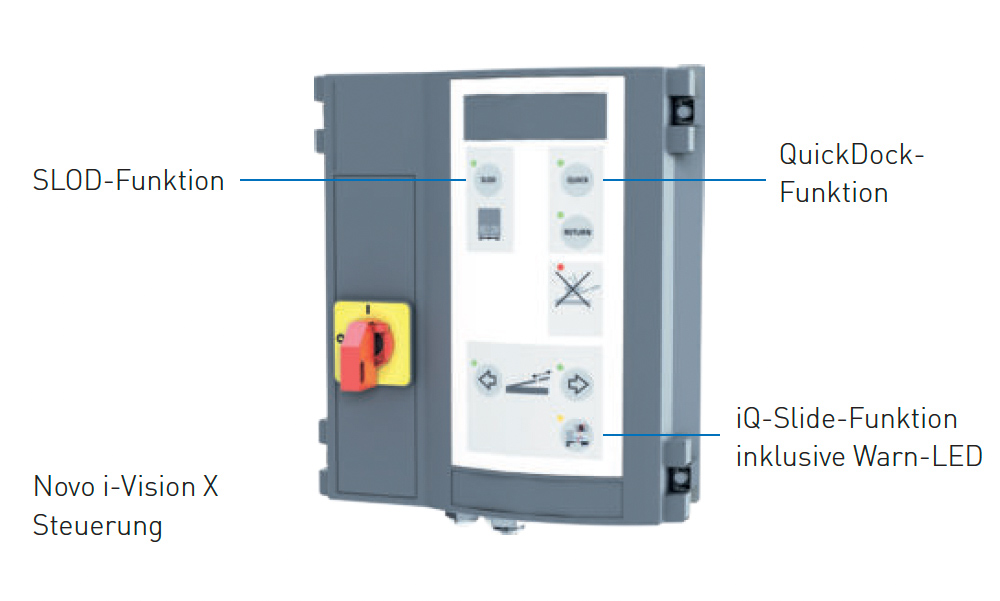

Styring og betjening - Novo i-Vision X

Læsserampen betjenes via Novo i-Vision X-styringsenheden, som leveres sammen med produktet. Ud over den nyeste miljøvenlige teknologi, tilbyder styringen en række unikke funktioner:

Energibesparende funktion, som reducerer energiforbruget med op til 70 %
Brugervenlig LED-vejledning
QuickDock-funktion
SLOD-funktion
iQ-Slide-funktion med akustisk signal
Visning af serviceintervaller
IP65 og RoHS kompatibel

X-TRA connectivity

Logistik 4.0 – integreret som standard

Altid, overalt og systemuafhængigt. Uanset om det drejer sig om aktuel status, varigheden af den sidste læsning, gennemsnitlig frekvens, vedligeholdelsesstatus eller meget mere, holder EVO X sine kunder og brugere informeret til enhver tid.

Toppræstation

EVO X bliver mere effektiv dag for dag grundet LION 4.0, det integrerede dockingportal-system med en lang række nye og avancerede muligheder.

SIKKERHED, EFFEKTIVITET OG TILSLUTNINGSMULIGHEDER

EVO X læsserampe med iQ-Slide funktion

Det intelligente næb følger lastbilen

og læsningssituationen er sikker.

Standard læsserampe uden iQ-Slide

Standard fremføring uden advarsel

Læsningssituationen er kritisk.

RAL-standardfarver på læsseramper

Novodock L730i

RAL-standardfarver på docklevellerne

Ikke kun til kølelagre Ingen anden indlæsningsløsning tilbyder alle disse fordele i én pakke. De stigende energiomkostninger kombineret med den attraktive pris gør denne intelligente løsning interessant for ethvert opvarmet eller nedkølet lager.

Bæredygtighedog energibesparelse^{GreenPLUS-standardpakken} sikrer brug af genanvendelige materialer. Takket være en energibesparende funktion sparer L730i op til 70 % af energiomkostningerne sammenlignet med konventionelle løsninger og yder et vigtigt bidrag til at_{reducere CO2-udledningen}.

Øget effektivitet gennem automatisering DoorPLUS-pakken styrer docklevelleren, den elektrisk drevne ledhejseport, en oppustelig porttætning og eventuelt udstyr som trafiklys og læsselys i kun ét hus. Sammen med LED-brugervejledningen er forkert betjening umulig, og skader undgås. AutoDock-funktionen bringer alle tilsluttede produkter sikkert tilbage til tomgangsposition og øger dermed effektiviteten.

Fremtiden er allerede om bord Den integrerede Novoferm Communication Interface (NCI) leverer over 50 vigtige parametre. Med LION 4.0-softwaren kan du analysere data til effektiv indlæsning.

UNDERSØGELSE VISER ENORME ENERGIBESPARELSER

Opvarmningsbehovet reduceres med 40 %. Termiske bygnings- og luftstrømsmodeller genereres under realistiske forhold ved at forbinde de gennemprøvede TRNSYS- og TRNFLOW-softwareprogrammer. Undersøgelsen bestemmer verificerbart den termiske adfærd i logistikhaller og energieffektiviteten ved indkapsling af læssebroer.

Følgende forudsætninger blev lagt til grund for beregningen:

Logistikhal, nuværende standard, rumtemperatur 15 °C
4 belastninger pr. læssepunkt pr. dag, 5 dage om ugen
I 75 % af tilfældene foregår læsningen samtidigt på begge sider
Gennemsnitlig varighed af læsning: 30 min

DEN IDEELLE ISO-VERLADESTELLE

Det unikke design af NovoDock L730i sikrer til enhver tid den bedst mulige isolering af læssepladsen.
Selv under læsning kommer der ikke træk ind under dock levelleren, så man undgår en kuldebro.

Årligt energibehov til opvarmning i kWh/a

Beregning af varmeoverførsel

Beregning af overflade- og rumtemperatur

Vejrdata Potsdam referenceplacering

TIL TEMPERATURKONTROLLEREDE LAGRE

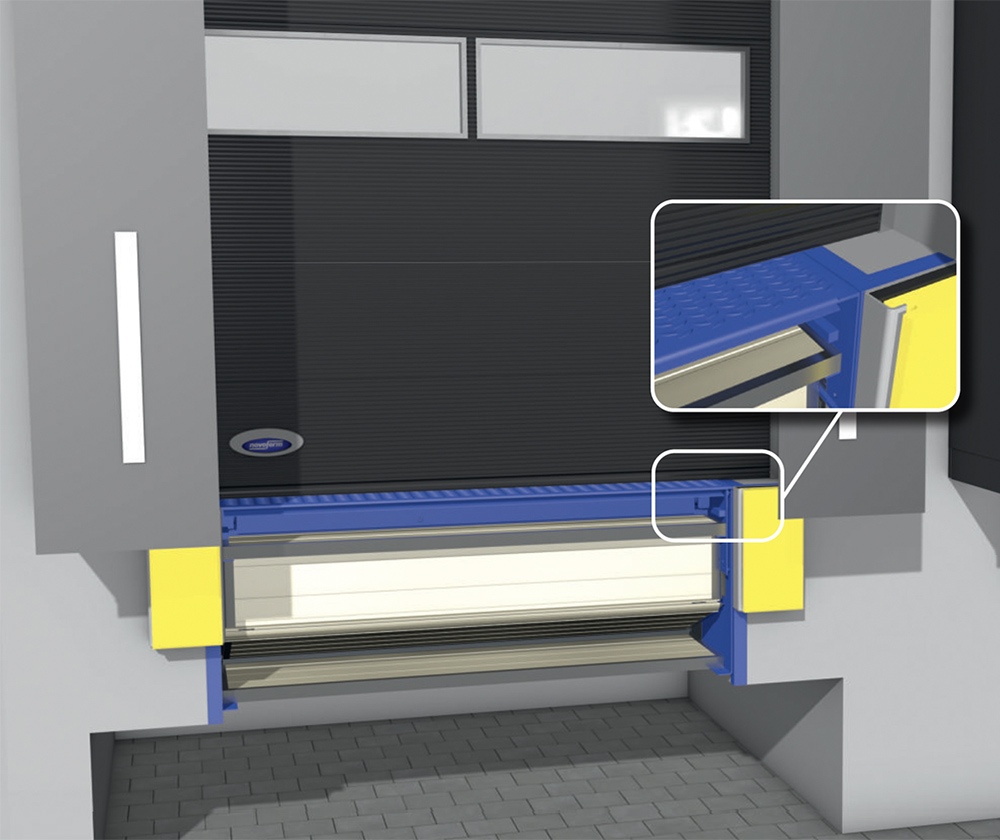

NovoDock L730i lukket

NovoDock L730i åben

Illustrationen viser en typisk belastningssituation med NovoDock L730i. Udveksling af forskellige temperaturforhold undgås. Vejret forbliver udenfor, og temperaturen i hallen forbliver næsten konstant.

NovoDock L730i i bevægelse

Belastningssituation i tværsnit

NOVODOCK L730I TIL ISO-INSTALLATIONSGRAVE Da tilkørselskræfterne kan indføres direkte i bygningens gulvplade, er designet af installationsgraven også meget enklere sammenlignet med konventionelle ISO-lastebåse.

NOVODOCK L730I TIL STANDARDINSTALLATIONSGRAVE Varianten til standardinstallationsgrave kræver ingen særlige strukturelle foranstaltninger og giver lige så gode resultater.

NovoDock L730i ISO-installationsbrønd / standard-installationsbrønd

Konventionelt ISO-belastningspunkt

FORDELE I FORHOLD TIL EN KONVENTIONEL ISO-RAMPE

Funktioner	NovoDock L730i	Konventionelt ISO-læssepunkt
Forberedelse af pit	enkel	kompleks
Kan køres under	muligt til enhver tid	Kun muligt, når døren er åben
Isolering under læsning	muligt til enhver tid	ikke givet
^{GreenPLUS-pakke}	op til 70 % lavere energiforbrug	ikke tilgængelig
^{DoorPLUS-pakke}	Dør, dock leveller, TAD og udstyr styres via kun én kontrolenhed	ikke tilgængelig, forskellige kontroller kræves
Tilgangskræfter	føres direkte ind i bundpladen	komplekst, solidt frostforklæde påkrævet

NovoDock L530

NovoDock L530 er optimeret til de øgede markedsbehov og kombinerer fordelene ved forskellige systemer. Den hydrauliske læsserampe med fremskydeligt næb er særligt robust og muliggør effektiv lastning grundet moderne styringsteknologi. Det nye NovoSmart Drive-system giver den nemmeste og mest effektive betjening med det laveste energiforbrug.

Produktets fordele:

• NovoSmart Drive-system
• SLOD-funktion forhindrer ulykker (ekstraudstyr)
• Green Solution-produkt
• Op til 70 % lavere energiforbrug
• Robust stålkonstruktion
• Hurtig montering grundet Z-rammen
• Høj bæreevne ved lavere højder på grund af omlægning af løftecylinderen
• Tilvalgspakker for skræddersyet konfiguration
• NCI integreret (ekstraudstyr)

RAL-standardfarver på læsseramper

Novodock L530R

NovoDock L530R er specielt designet som en erstatningsløsning og kombinerer fordelene ved forskellige systemer. Den hydrauliske læsserampe med fremskydeligt næb er særligt robust og muliggør effektiv lastning grundet moderne styringsteknologi. Det nye NovoSmart Drive-system sikrer den nemmeste og mest effektive betjening med minimalt energiforbrug.

Produktets fordele:

• NovoSmart Drive-system
• SLOD-funktion forhindrer ulykker (ekstraudstyr)
• Green Solution-produkt
• Op til 70 % lavere energiforbrug
• Robust stålkonstruktion
• Hurtig udskiftning grundet den specifikke Z-ramme.
• Høj bæreevne ved lavere højder på grund af omlægning af løftecylinderen
• Tilvalgspakker for skræddersyet konfiguration
• NCI integreret (ekstraudstyr)

RAL-standardfarver på læsseramper

Detalje Z-ramme GZ

Detalje Z-ramme AZ

Detalje Z-ramme FZ

Novodock L550i

NovoDock L550i er specielt designet til tungere gods. Den hydrauliske læsserampe med fremskydeligt næb er særligt robust og muliggør effektiv lastning grundet moderne styringsteknologi. Som ved alle Green Solution-produkter, anvendes der materialer, som opfylder gældende miljøstandarder. Desuden bidrager NovoDock L550i til omkostningsbesparelser takket være CO2-reducerende teknologi.

Produktets fordele:

• Standard GreenPlus-pakke, op til 70 % energibesparelse
• Novo i-Vision-styring
• NCI integreret
• Robust stålkonstruktion
• På grund af den høje dynamiske bæreevne på 100 kN er den særligt velegnet til transport af tunge varer
• Green Solution-produkt
• Tilvalgspakker til skræddersyet konfiguration

RAL-standardfarver på læsseramper

Novodock P1530

Stålrammen gør det muligt at montere NovoDock P1530 foran bygningen og samtidig fungere som grundlag for en læsserampe. Den hydrauliske læsserampe med fremskydeligt næb er særdeles robust og muliggør effektiv lastning grundet moderne styringsteknologi. Det nye NovoSmart Drive-system giver den nemmeste og mest effektive betjening med det laveste energibehov.

Produktets fordele:

• Op til 70 % lavere energiforbrug
• NovoSmart Drive-system
• SLOD-funktion forhindrer ulykker (ekstraudstyr)
• Tilvalgspakker for skræddersyet konfiguration
• Robust stålkonstruktion
• Højdejusterbare støtteben
• Høj bæreevne ved lavere højder grundet omlægning af løftecylinderen

RAL-standardfarver på læsseramper

Vinklet design (90°, 75°, 60°, 45°, 105°, 120°, 135°)

Detaljer Novodock VL6020 med foder

Detaljer Novodock VL6020

NovoDock VL6020 er designet til fleksible brugerkrav. Ud over fordelene ved en normal dock leveller med avanceret styring og hydraulik giver designet også mulighed for at læsse og losse varevogne. Alt ved én læssestation.

Docklevelleren betjenes ved hjælp af den medfølgende 5-knaps styring. Lastbiler læsses i normal position. Styringen kan skiftes til transportørtilstand med en dynamisk belastningskapacitet på 20 kN. I denne tilstand er det kun det 1200 mm brede midterfoder, der køres ud, og kun en meget lille mængde kraft (maks. 50 kg) overføres til varevognen.

Produktets fordele
Tredelt indføring	Robust stålkonstruktion
Fleksibel påfyldningsstation

RAL-standardfarver på docklevellerne

NovoDock L320

Hydrauliske læsseramper med hængslet næb har etableret sig som basisversion inden for læsseteknologi. NovoDock L320 redefinerer denne standard. Den kombinerer mange års erfaring og en robust stålkonstruktion med et nyt design og den nyeste styreteknologi. Naturligvis anvendes der udelukkende materialer, der overholder gældende miljøstandarder.

Produktets fordele:

• Hydraulisk læsserampe med hængslet næb
• Komplet nyt design
• Ny Z-rammekonstruktion
• Tilvalgspakker til individuel konfiguration
• Robust stålkonstruktion
• Høj bæreevne ved lavere højder grundet omlægning af løftestemplet
• Hurtig montering

RAL-standardfarver på læsseramper

Novodock L320R

Hydrauliske læsseramper med hængslet næb er etableret som standardversionen inden for læsseteknologi. NovoDock L320R er designet til at erstatte eksisterende læsseramper. Den kombinerer mange års erfaring og en robust stålkonstruktion med nyt design og den nyeste styringsteknologi. Naturligvis anvendes der udelukkende materialer, som opfylder gældende miljøstandarder.

Produktets fordele

• Komplet nyt design
• Tilvalgspakker til individuel konfiguration
• Robust stålkonstruktion
• Høje broværdier ved lavere højder grundet omplacering af løftestemplet
• Hurtig udskiftning på grund af den den specifikke Z-ramme

RAL-standardfarver på læsseramper

Z-ramme AZ

Z-ramme GZ

Z-ramme FZ

Novodock L320e

De hydrauliske læsseramper med hængslet næb har etableret sig som basisversionen blandt læsseteknologi. NovoDock L320e sætter en ny standard. Den er designet til optimal transport og fås i to versioner:

NovoDock L320e ECO er forberedt med en bagramme, og NovoDock L320e ECOPlus har en transportoptimeret gruberamme. Begge versioner kræver en særlig grubeopbygning.

Op til 30 NovoDock L320e kan opbevares i en lastbil eller container.

Produktets fordele:

• Transportoptimeret læsserampe med hængslet næb
• Komplet nyt design
• Tilvalgspakker for individuel konfiguration
• Robust stålkonstruktion
• Hurtig montering

RAL-standardfarver på læsseramper

NovoDock L320e ECO

NovoDock L320e ECOPlus

NovoDock P1320

Stålrammen muliggør, at NovoDock P1320 kan installeres foran bygningen og samtidig fungere som grundlag for en læsserampe. Med den integrerede Novo Classic Plus-styring kan læsserampen betjenes nemt og sikkert. NCI fås som ekstraudstyr til NovoDock P1320.

Produktets fordele:

• Valgfri GreenPlus-pakke, op til 70 % energibesparelse
• Komplet nyt design
• Tilvalgspakker til individuel konfiguration
• Nem installation
• Højdejusterbare støtteben
• Høje overbygningsværdier ved lavere højder grundet omplacering af løftecylinderen

RAL-standardfarver på læsseramper

Vinklet design (90°, 75°, 60°, 45°, 105°, 120°, 135°)

Novodock L350I

Med den integrerede i-Vision-HAR1-styring er NovoDock L350i brugervenlig og sikker at betjene. Som alle Green Solution-produkter bidrager NovoDock L350i også til CO₂-reduktion og driftsbesparelser gennem optimeret energiforbrug. Den stabile stålkonstruktion forbliver uændret. NCI giver en afgørende fordel i forhold til alle andre læsseramper med hængslet næb, der findes på markedet.

Produktets fordele:

• Standard GreenPlus-pakke, op til 70 % energibesparelse
• Green Solution-produkt
• Særligt velegnet til transportgods takket være højere dynamisk bæreevne på 100 kN
• Tilvalgspakker for individuel konfiguration
• Robust stålkonstruktion
• Novo i-Vision-styring
• Auto-knap

RAL-standardfarver på læsseramper

NovoDock-L350i

Teknologi og detaljer

Tekniske data Novodock L730I

	Produktets egenskaber	L730i ISO	L730i Standard
	med fremføring	●	●
	med foldekile
	ISO-dockingstation	●	●
Pakker med ekstraudstyr	^GreenPlus	●	●
	^GreenSLOD
	^IsoPlus
	^DoorPlus	o	o
	^{SikkerhedPlus}	o	o
	Nominel belastning i henhold til EN 1398 i kN	60	60
	Nominelle længder (NL) i mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000
	Nominelle bredder i mm	2.000, 2.250	2.000, 2.250
Samlet højde	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾	op til 3.000 mm (NL)	op til 3.000 mm (NL)
	900 mm/1200 mm3⁾	ved 3.000 mm (NL)	ved 3.000 mm (NL)
	Længde på fremførings-/foldningskile i mm	● 700 / o 1.000	● 500 / o 700 / o 1.000
	Strømforsyning	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65	IP 65
	Motoreffekt i kW	maks. 1,5	maks. 1,5
Designfunktion	Plateau lamelplade i mm	8/10	8/10
Designfunktion	Indføring/foldning af kileforingsplade i mm	12/14	12/14
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾
	Nominel længde 2250, totalhøjde 600
	Nominel længde 2500, samlet højde 600
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾
	Nominel længde 2750, totalhøjde 600
	Nominel længde 2750, samlet højde 700
	Nominel længde 3000, samlet højde 600
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾
	Nominel længde 3000, totalhøjde 800 /9002⁾	400 (430)/370 (400)	370/3504⁾
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾
	Nominel længde 4000, samlet højde 900/12003⁾
	Nominel længde 4500, samlet højde 900/12003⁾
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %	12,5 %
	Kontrolsystem	Novo i-Vision	Novo i-Vision
	Novo i-Vision version	● TA \| oTAD	● TA \| o TAD
	Novoferm kommunikationsgrænseflade (NCI)	●	●
Farver	RAL 5010 (ensianblå)	●	●
	RAL 7016 (antracitgrå)	●	●
	RAL 9005 (sort)	●	●
	Andre RAL-farver	o	o
	galvaniseret	o	o
● Standard o Option 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data NovoDock L530

	Produktets egenskaber	L530
	med fremføring	●
	med foldekile
	ISO-dok
Pakker med ekstraudstyr	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^{SikkerhedPlus}	o
	Nominel belastning i henhold til EN 1398 i kN	60
	Nominelle længder (NL) i mm	2.000, 2.500, 3.000
	Nominelle bredder i mm	1.750, 2.000, 2.250, 2.400
Samlet højde	600 mm	op til 3.000 mm (NL)
	700 mm/725 mm1⁾	op til 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Længde på fremførings-/foldningskile i mm	● 500 / o 1.000
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65
	Motoreffekt i kW	maks. 1,5
Designfunktion	Plateau lamelplade i mm	8/10
Designfunktion	Indføring/foldning af kileforingsplade i mm	12/14
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600	330 (405)/300 (315)
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, totalhøjde 600	430 (500)/290 (280)
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Nominel længde 2750, totalhøjde 600
	Nominel længde 2750, totalhøjde 700
	Nominel længde 3000, samlet højde 600	420 (475)/270 (260)
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾	480 (565)/400 (390)
	Nominel længde 3000, totalhøjde 800 /9002⁾
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾
	Nominel længde 4000, totalhøjde 900/12003⁾
	Nominel længde 4500, totalhøjde 900/12003⁾
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Novo SuperVision 5
	Novo i-Vision version	o TA \| o TAD
	Novoferm kommunikationsgrænseflade (NCI)	o
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data NovoDock L530R

	Produktets egenskaber	L530R
	med fremføring	●
	med foldekile
	ISO-dok
Pakker med ekstraudstyr	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^{SikkerhedPlus}	o
	Nominel belastning i henhold til EN 1398 i kN	60
	Nominelle længder (NL) i mm	2.000, 2.500, 2.750, 3.000
	Nominelle bredder i mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Samlet højde	600 mm	op til 3.000 mm (NL)
	700 mm/725 mm1⁾	op til 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Længde på fremførings-/foldningskile i mm	● 500 / o 1.000
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65
	Motoreffekt i kW	maks. 1,5
Designfunktion	Plateau lamelplade i mm	8/10
Designfunktion	Indføring/foldning af kileforingsplade i mm	12/14
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600	330 (405)/300 (315)
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, totalhøjde 600	430 (500)/290 (280)
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Nominel længde 2750, totalhøjde 600	400 (500)/270 (270)
	Nominel længde 2750, totalhøjde 700	430 (530)/350 (370)
	Nominel længde 3000, samlet højde 600	420 (475)/270 (260)
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾	480 (565)/400 (390)
	Nominel længde 3000, totalhøjde 800 /9002⁾
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾
	Nominel længde 4000, totalhøjde 900/12003⁾
	Nominel længde 4500, totalhøjde 900/12003⁾
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Novo SuperVision 5
	Novo i-Vision version	o TA \| o TAD
	Novoferm kommunikationsgrænseflade (NCI)	o
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data NovoDock L550I

	Produktets egenskaber	L550i
	med fremføring	●
	med foldekile
	ISO-dok
Pakker med ekstraudstyr	^GrønPlus	●
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^{SikkerhedPlus}	o
	Nominel belastning i henhold til EN 1398 i kN	100
	Nominelle længder (NL) i mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Nominelle bredder i mm	2.000, 2.250, 2.400
Samlet højde	600 mm
	700 mm/725 mm1⁾	op til 2.500 mm (NL)
	800 mm /830 mm2⁾	ved 3.000 mm (NL)
	900 mm/1200 mm3⁾	fra 3.500 mm (NL)
	Længde på fremførings-/foldningskile i mm	500
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65
	Motoreffekt i kW	maks. 1,5
Designfunktion	Plateau lamelplade i mm	10/12
Designfunktion	Indføring/foldning af kileforingsplade i mm	15/17
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾	300/400
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, totalhøjde 600
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾	300/400
	Nominel længde 2750, totalhøjde 600
	Nominel længde 2750, totalhøjde 700
	Nominel længde 3000, totalhøjde 600
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾
	Nominel længde 3000, totalhøjde 800 /9002⁾	370/400
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾	450/400
	Nominel længde 4000, totalhøjde 900/12003⁾	450/400
	Nominel længde 4500, totalhøjde 900/12003⁾	450/400
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Novo i-Vision
	Novo i-Vision-version	TA \| o TAD
	Novoferm kommunikationsgrænseflade (NCI)	●
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data NovoDock P1530

	Produktets egenskaber	P1530
	med fremføring	●
	med foldekile
	ISO-dok
Pakker med ekstraudstyr	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^{SikkerhedPlus}	o
	Nominel belastning i henhold til EN 1398 i kN	60
	Nominelle længder (NL) i mm	2.000, 2.440 (2.500), 3.000
	Nominelle bredder i mm	2.000, 2.200, 2.250
Samlet højde	600 mm
	700 mm/725 mm1⁾	op til 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Længde på fremførings-/foldningskile i mm	● 500 / o 1.000
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65
	Motoreffekt i kW	maks. 1,5
Designfunktion	Plateau lamelplade i mm	8/10
Designfunktion	Indføring/foldning af kileforingsplade i mm	12/14
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾	360 (460)/380 (430)
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, totalhøjde 600
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾	470 (590)/350 (390)
	Nominel længde 2750, totalhøjde 600
	Nominel længde 2750, totalhøjde 700
	Nominel længde 3000, samlet højde 600
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾	480 (590)/400 (380)
	Nominel længde 3000, totalhøjde 800 /9002⁾
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾
	Nominel længde 4000, totalhøjde 900/12003⁾
	Nominel længde 4500, totalhøjde 900/12003⁾
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Novo SuperVision 5
	Novo i-Vision version	o TA \| o TAD
	Novoferm kommunikationsgrænseflade (NCI)	o
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data NovoDock VL6020

	Produktets egenskaber	VL6020
	med fremføring	●
	med foldekile
	ISO-dok
Pakker med ekstraudstyr	^GreenPlus
	^GreenSLOD
	^IsoPlus
	^DoorPlus
	^{SikkerhedPlus}
	Nominel belastning i henhold til EN 1398 i kN	60/20
	Nominelle længder (NL) i mm	3.500, 4.000, 4.500, 5.000
	Nominelle bredder i mm	2.000
Samlet højde	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾	op til 5.000 mm (NL)
	Længde på fremførings-/foldningskile i mm	● 500 / o 1.000
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 54
	Motoreffekt i kW	maks. 1,5
Designfunktion	Plateau lamelplade i mm	8/10
Designfunktion	Indføring/foldning af kileforingsplade i mm	15/17
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, totalhøjde 600
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾
	Nominel længde 2750, totalhøjde 600
	Nominel længde 2750, totalhøjde 700
	Nominel længde 3000, totalhøjde 600
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾
	Nominel længde 3000, totalhøjde 800 /9002⁾
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾	400/600
	Nominel længde 4000, totalhøjde 900/12003⁾	400/650
	Nominel længde 4500, totalhøjde 900/12003⁾	400/750
	Nominel længde 5000, totalhøjde 1200	400/775
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Kontrol med 5 knapper
	Novo i-Vision-version
	Novoferm kommunikationsgrænseflade (NCI)
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data NovoDock L320

	Produktets egenskaber	L320
	med indføring
	med foldekile	●
	ISO-dockingstation
Pakker med ekstraudstyr	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^{SikkerhedPlus}	o
	Nominel belastning i henhold til EN 1398 i kN	60
	Nominelle længder (NL) i mm	2.000, 2.500, 2.750, 3.000
	Nominelle bredder i mm	2.000, 2.100, 2.250
Samlet højde	600 mm	op til 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Længde på fremførings-/foldningskile i mm	400
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65
	Motoreffekt i kW	maks. 0,75
Designfunktion	Plateau lamelplade i mm	6/8
Designfunktion	Indføring/foldning af kileforingsplade i mm	12/14
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600	360/300
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, totalhøjde 600	380/270
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾
	Nominel længde 2750, totalhøjde 600	390/270
	Nominel længde 2750, totalhøjde 700
	Nominel længde 3000, totalhøjde 600	400/260
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾
	Nominel længde 3000, totalhøjde 800 /9002⁾
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾
	Nominel længde 4000, totalhøjde 900/12003⁾
	Nominel længde 4500, totalhøjde 900/12003⁾
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Novo Classic Plus
	Novo i-Vision-version	o HA \| o HAD
	Novoferm kommunikationsgrænseflade (NCI)	o
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data NovoDock L320R

	Produktets egenskaber	L320R
	med fremføring
	med foldekile	●
	ISO-dockingstation
Pakker med ekstraudstyr	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^{SikkerhedPlus}	o
	Nominel belastning i henhold til EN 1398 i kN	60
	Nominelle længder (NL) i mm	2.000, 2.500, 2.750, 3.000
	Nominelle bredder i mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Samlet højde	600 mm	op til 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Længde på fremførings-/foldningskile i mm	400
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65
	Motoreffekt i kW	maks. 0,75
Designfunktion	Plateau lamelplade i mm	6/8
Designfunktion	Indføring/foldning af kileforingsplade i mm	12/14
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600	360/300
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, totalhøjde 600	380/270
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾
	Nominel længde 2750, totalhøjde 600	390/270
	Nominel længde 2750, totalhøjde 700
	Nominel længde 3000, totalhøjde 600	400/260
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾
	Nominel længde 3000, totalhøjde 800 /9002⁾
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾
	Nominel længde 4000, totalhøjde 900/12003⁾
	Nominel længde 4500, totalhøjde 900/12003⁾
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Novo Classic Plus
	Novo i-Vision-version	o HA \| o HAD
	Novoferm kommunikationsgrænseflade (NCI)	o
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data Novodock L320E

	Produktets egenskaber	L320e
	med fremføring
	med foldekile	●
	ISO-dockingstation
Pakker med ekstraudstyr	^GreenPlus	o
	^GreenSLOD
	^IsoPlus
	^DoorPlus	o
	^{SikkerhedPlus}	o
	Nominel belastning i henhold til EN 1398 i kN	60
	Nominelle længder (NL) i mm	2.000, 2.250, 2.500, 3.000
	Nominelle bredder i mm	2.000
Samlet højde	600 mm	op til 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Længde på fremførings-/foldningskile i mm	400
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65
	Motoreffekt i kW	maks. 0,75
Designfunktion	Plateau lamelplade i mm	6/8
Designfunktion	Indføring/foldning af kileforingsplade i mm	12/14
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600	360/270
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾
	Nominel længde 2250, samlet højde 600	360/270
	Nominel længde 2500, totalhøjde 600	330/270
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾
	Nominel længde 2750, totalhøjde 600
	Nominel længde 2750, totalhøjde 700
	Nominel længde 3000, totalhøjde 600	270/270
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾
	Nominel længde 3000, totalhøjde 800 /9002⁾
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾
	Nominel længde 4000, totalhøjde 900/12003⁾
	Nominel længde 4500, totalhøjde 900/12003⁾
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Novo Classic Plus
	Novo i-Vision-version	o HA \| o HAD
	Novoferm kommunikationsgrænseflade (NCI)	o
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data NovoDock P1320

	Produktets egenskaber	P1320
	med fremføring
	med foldekile	●
	ISO-dockingstation
Pakker med ekstraudstyr	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^{SikkerhedPlus}	o
	Nominel belastning i henhold til EN 1398 i kN	60
	Nominelle længder (NL) i mm	2.000, 2.440 (2.500), 3.000
	Nominelle bredder i mm	2.000, 2.200, 2.250
Samlet højde	600 mm	op til 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Længde på fremførings-/foldningskile i mm	400
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65
	Motoreffekt i kW	maks. 0,75
Designfunktion	Plateau lamelplade i mm	6/8
Designfunktion	Indføring/foldning af kileforingsplade i mm	12/14
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾	360/320
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, totalhøjde 600
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾	380/290
	Nominel længde 2750, totalhøjde 600
	Nominel længde 2750, totalhøjde 700
	Nominel længde 3000, totalhøjde 600
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾	400/290
	Nominel længde 3000, totalhøjde 800 /9002⁾
	Nominel længde 3500, totalhøjde 800
	Nominel længde 3500, totalhøjde 900/12003⁾
	Nominel længde 4000, totalhøjde 900/12003⁾
	Nominel længde 4500, totalhøjde 900/12003⁾
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Novo Classic Plus
	Novo i-Vision-version	o HA \| o HAD
	Novoferm kommunikationsgrænseflade (NCI)	o
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Tekniske data NovoDock L350i

	Produktets egenskaber	L350i
	med indføring
	med foldbar kile	●
	ISO-dockingstation
Pakker med ekstraudstyr	^GrønPlus	●
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus
	^{SikkerhedPlus}	o
	Nominel belastning i henhold til EN 1398 i kN	100
	Nominelle længder (NL) i mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Nominelle bredder i mm	1.750, 2.000, 2.250
Samlet højde	600 mm	op til 3.000 mm (NL)
	700 mm/725 mm1⁾	op til 3.000 mm (NL)
	800 mm /830 mm2⁾	ved 3.000 mm (NL)
	900 mm/1200 mm3⁾	fra 4.000 mm (NL)
	Længde på fremførings-/foldningskile i mm	400
	Strømforsyning	3 N~400 V/50 Hz/16 A
	Beskyttelsesklasse	IP 65
	Motoreffekt i kW	maks. 1,5
Designfunktion	Plateau lamelplade i mm	8/10
Designfunktion	Indføring/foldning af kileforingsplade i mm	15/17
Overgangsværdier opad/nedad (fremføring 1000 mm)	Nominel længde 2000, samlet højde 600	250/290
	Nominel længde 2000, samlet højde 700 /7251⁾/8302⁾	290/340
	Nominel længde 2250, samlet højde 600
	Nominel længde 2500, totalhøjde 600	310/270
	Nominel længde 2500, totalhøjde 700 /7251⁾/8302⁾	360/330
	Nominel længde 2750, totalhøjde 600
	Nominel længde 2750, totalhøjde 700
	Nominel længde 3000, totalhøjde 600	360/270
	Nominel længde 3000, totalhøjde 700/7251⁾/8302⁾	430/330
	Nominel længde 3000, totalhøjde 800 /9002⁾
	Nominel længde 3500, totalhøjde 800	520/350
	Nominel længde 3500, totalhøjde 900/12003⁾
	Nominel længde 4000, totalhøjde 900/12003⁾	570/350
	Nominel længde 4500, totalhøjde 900/12003⁾	620/350
	Nominel længde 5000, totalhøjde 1200
	Maksimal tilladt hældning i henhold til EN 1398	12,5 %
	Kontrolsystem	Novo i-Vision
	Novo i-Vision-version	● HAR1
	Novoferm kommunikationsgrænseflade (NCI)	●
Farver	RAL 5010 (ensianblå)	●
	RAL 7016 (antracitgrå)	●
	RAL 9005 (sort)	●
	Andre RAL-farver	o
	galvaniseret	o
● Standard o Ekstraudstyr 1) Kun P1320 2) Kun L730i 3) Kun VL6020 4) Fremføringshastighed 700/1.000 som for L730i ISO

Montage

Installationsmetoder og udskiftningsløsninger

Nedenfor finder du installationsmetoder og udskiftningsløsninger til vores dock levellers.

Installationsmetoder for dockleveller

AX/AZ - UDVEKSLINGSLØSNING TIL SVEJSNING

Med denne metode leveres broen med en flad stålramme. Den svejses derefter fast til den eksisterende stålprofil i halgulvet.

Denne variant er ideel til udskiftningsbroer, hvis rammen fra den gamle bro kan blive i gulvet. Udskiftningen kan så normalt udføres inden for en dag.

Vinkelstål a = min. 100 mm

BX/BZ - FORELØBIG RAMME TIL SVEJSNING

Broen er konstrueret med en vinkelramme, hvis ben derefter placeres i den såkaldte forramme og svejses der. Denne forramme består af et beslag med en fastgjort flad stang, som installeres i gulvpladen før fugning. Forrammen kan også leveres af Novoferm til montering på stedet. Denne variant foretrækkes for at kunne færdiggøre halgulvet uafhængigt af broen.

Broen kan så leveres og installeres på et senere tidspunkt.

Vinkelstål i henhold til installationstegningen

CX/CZ - BRORAMME TIL INDSTØBNING I BETON

Vægankre er placeret på broens ramme, som er svejset fast til armeringsstålboltene på stedet. Herefter kan betonen støbes.

Betonhøjden for denne variant er maks. 110 mm. Fordelen ved denne variant er, at gruben er nem at konstruere. Desuden kan halgulvet være helt færdigt bortset fra den omkransende rille.

a = 100 mm, b = 150 mm

DX/DZ - BRORAMME TIL INDSTØBNING I BETON TIL HØJERE BETONKONSTRUKTIONER

Denne version er meget lig den ovenfor beskrevne CX/CZ-metode og adskiller sig kun i betonhøjden. Den hævede ramme leveres med nivelleringsskruer i siderne og på bagsiden. Med denne variant kan gulvkonstruktioner på 100 - 250 mm dækkes.

Denne metode anvendes ofte ved større mængder og ved brug af præfabrikerede betonelementer.

a = 100 til 250 mm (betonhøjde)

EX/EZ - KASSEMODEL TIL INDSTØBNING I BETON

I denne variant er læssebroen udformet som en kasse, der er lukket på tre sider. Den er fastgjort til gulvet, forbundet med armeringen og fungerer derefter som forskalling. Med denne meget enkle metode leveres og installeres broen i den tidlige byggefase. Den tidskrævende konstruktion af en grube kan derfor udelades.

På grund af sin enkelhed bruges denne metode i dag ofte til eftermontering af broer i eksisterende bygninger og færdige gulve.

FX/FZ - BRORAMME SOM GULVMODEL

I dette design er broen svejset fast til stålprofilerne i pitbunden foran. Broen er understøttet på pitgulvet eller, i tilfælde af broer, der kan køres under, på en vægbase bagtil. Tre-sidede omløbende kantbeskyttelsesvinkler i gulvet anbefales som grubeindfatning.

Denne variant bruges oftest, når det ikke er nødvendigt at køre under.

Vinkelstål a=50mm,s=5mm

Løsninger til udskiftning af Dock Levellers

NEMMESTE OG HURTIGSTE UDSKIFTNING Takket være den nye GZ-rammevariant kan en eksisterende dock leveller udskiftes på kortest mulig tid. Sidevinkelrammerne hviler på den eksisterende stålramme og kan svejses på efter en kort justering. Den bageste flade stålramme giver en jævn overgang fra lagergulvet til den nye dock leveller.

PRODUKTETS FORDELE

Enkel justering
Tolerancer på broernes dimensioner
Ingen "shimming" med stålplader nødvendig
Ingen luftspalter på siderammens dele

L530R med indføring og GZ-ramme

L320R med foldbar kile og GZ-ramme.

GZ - Udvekslingsløsning til svejsning som basis.

Har vi vakt din interesse?

Novoferm samarbejder med et bredt netværk af specialforhandlere i Tyskland. Vores autoriserede Novoferm-forhandlere tilbyder professionel rådgivning, salg, opmåling, montering, demontering og miljøvenlig bortskaffelse af vores produkter til konkurrencedygtige all-inclusive-priser.

Vi vil med glæde hjælpe dig.

Kontakt os Anmod om et tilbud Bestil brochure Anmod om planlægningsdokumenter
